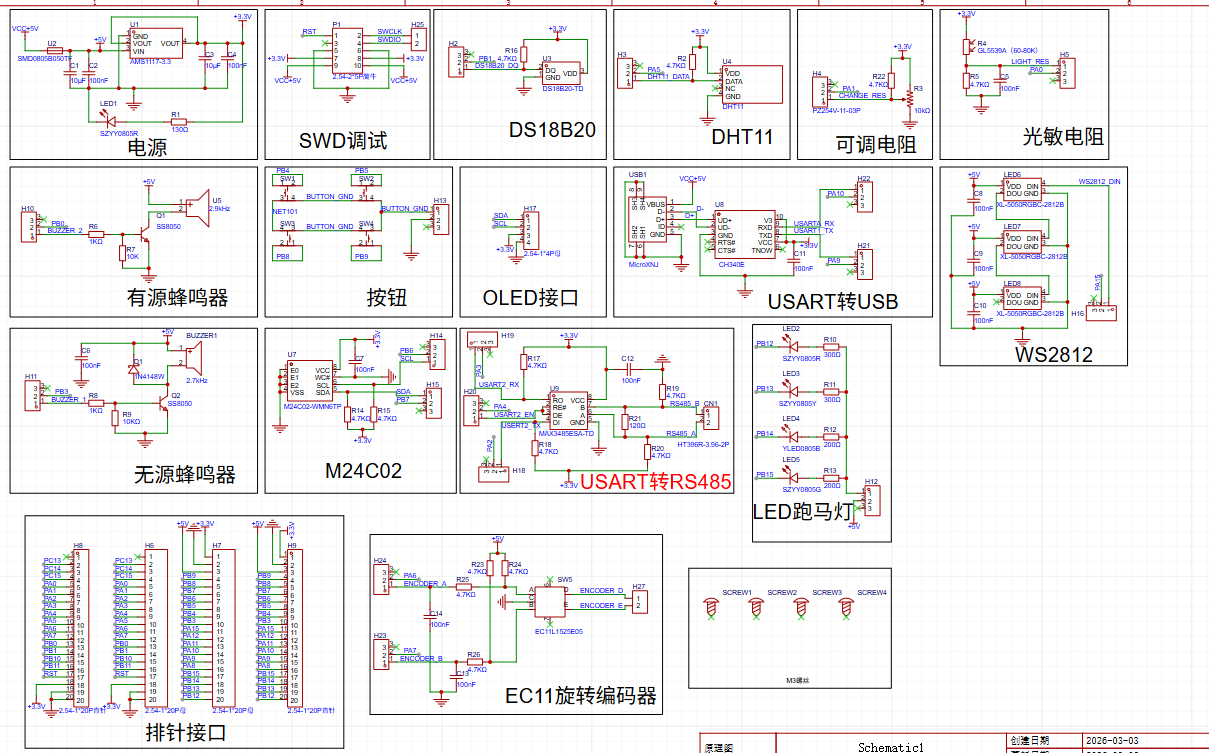

开发板原理图如下

跑马灯部分

🚦 LED 跑马灯电路解析

该电路是由 STM32 的 PB12、PB13、PB14、PB15 引脚独立控制的共阳极跑马灯电路，通过引脚输出低电平点亮对应 LED，实现简单的流水灯、闪烁等视觉效果。

---

🔌 各器件核心作用

1. LED 灯珠（LED2~LED5）

   • 型号与颜色：LED2 (SZYY0805R，红色)、LED3 (SZYY0805Y，黄色)、LED4 (YLED0805B，蓝色)、LED5 (SZYY0805G，绿色)，均为 0805 贴片封装。
   • 连接方式：阳极（正极）统一接 +5V，阴极（负极）经限流电阻接 STM32 引脚，属于共阳极驱动模式。
   • 工作逻辑：只有当 MCU 引脚输出低电平时，LED 两端形成电压差，才有电流流过，灯珠点亮；输出高电平时，灯珠熄灭。

2. 限流电阻（R10~R13）

   • 参数差异：红色 / 黄色 LED 串联 300Ω（R10、R11），蓝色 / 绿色 LED 串联 200Ω（R12、R13）。
   • 核心作用：限制 LED 工作电流，防止过流烧毁灯珠和 MCU 引脚。因蓝 / 绿灯的导通电压（约 3.2V）高于红 / 黄灯（约 2.0V），在 5V 供电下，需减小电阻值才能保证相同的亮度。

3. 电源排针（H12）

   • 3 针排针，为整个跑马灯电路提供 +5V 电源，同时实现电路与主板电源的物理连接，方便拆卸或调试。

4. MCU 控制引脚（PB12~PB15）

   • STM32 的通用 I/O 引脚，配置为推挽输出模式，通过控制引脚电平高低，独立驱动每一颗 LED 的亮灭。

---

🔄 工作流程

1. 电路供电：通过 H12 排针为电路接入 +5V 电源，电路进入待机状态。此时 STM32 的 PB12~PB15 引脚默认输出高电平，所有 LED 两端无有效电压差，均处于熄灭状态。
2. 单灯点亮：当 STM32 控制某一引脚（如 PB12）输出低电平时，电流从 +5V 出发，经 LED2 → R10 → PB12 引脚 → STM32 内部接地，形成闭合回路，LED2 点亮；其余引脚保持高电平，对应 LED 熄灭。
3. 跑马灯效果实现：STM32 按照预设逻辑（如延时循环），依次将 PB12→PB13→PB14→PB15 引脚拉低，再循环往复。通过控制每颗 LED 点亮的时间间隔（如 500ms），视觉上就形成了 “灯光依次移动” 的跑马灯效果。
4. 多灯组合效果：若同时将多个引脚拉低（如 PB12 和 PB14），则对应多颗 LED 同时点亮，可实现闪烁、渐变、组合亮灭等复杂效果。

---

💡 关键注意事项

1. 驱动模式：共阳极设计决定了 **“低电平点亮、高电平熄灭”**，编程时需注意逻辑与共阴极电路相反，避免因逻辑错误导致灯珠不亮。
2. 电阻匹配：严格按照灯珠颜色匹配限流电阻，若随意替换（如蓝灯用 300Ω），会导致电流过小，灯珠亮度极低；若电阻过小，会烧毁灯珠或 MCU 引脚。
3. 引脚配置：STM32 引脚需配置为推挽输出，并确保低电平时能承受 LED 的工作电流（通常 5V 供电下，经限流电阻后电流约 5~8mA，在 MCU 引脚承受范围内）。

排针接口部分

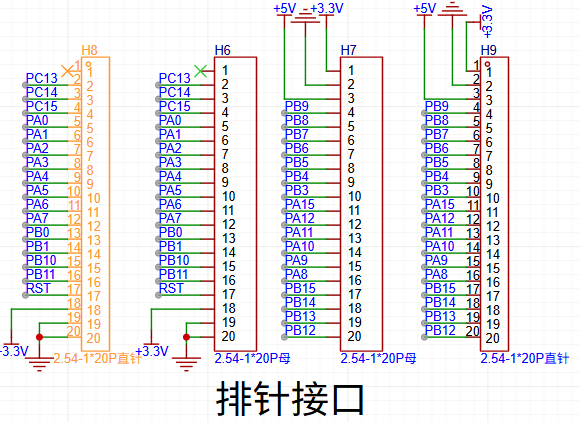

🔌 排针接口电路解析

这是 STM32 最小系统板的 IO 扩展排针，用于将芯片的 GPIO、电源和调试引脚引出，方便外接传感器、执行器或进行二次开发。

---

🔌 各排针核心作用

1. 排针 H8（2×10P 直针）

   • 左侧引脚：连接 STM32 的 PC13、PC14、PC15、PA0~PA7、PB0~PB1 等 GPIO 引脚，以及 RST 复位引脚。
   • 供电：第 20 脚接 3.3V，为外接模块提供稳定的 3.3V 电源。
   • 用途：作为左侧扩展接口，可直接连接 3.3V 外设，如传感器、LED 等。

2. 排针 H6（2×10P 母座）

   • 引脚定义与 H8 完全一致，方便通过杜邦线或排针座进行灵活连接。
   • 供电：第 20 脚接 3.3V，与 H8 功能相同。
   • 用途：作为调试或扩展接口，便于插拔式连接。

3. 排针 H7（2×10P 直针）

   • 左侧引脚：连接 STM32 的 PB9、PB8、PB7、PB6、PB5、PB4、PB3、PA15~PA8 等 GPIO 引脚。
   • 供电：顶部提供 +5V 和 +3.3V 双电源，可兼容 5V 和 3.3V 外设。
   • 用途：作为右侧扩展接口，可连接需要 5V 供电的模块，如 WS2812、继电器等。

4. 排针 H9（2×10P 直针）

   • 引脚定义与 H7 完全一致，提供了另一组相同的扩展接口。
   • 供电：顶部同样提供 +5V 和 +3.3V 双电源。
   • 用途：作为冗余扩展接口，方便同时连接多个外设，或用于模块堆叠。

---

🔄 工作流程

1. 引脚引出：STM32 的 GPIO、电源和复位信号通过内部走线连接到排针引脚，实现 “芯片内部信号 → 外部排针” 的物理连接。
2. 外设连接：用户通过杜邦线或排针座，将排针上的目标引脚（如 PB6、PB7 用于 I2C）与外设模块（如 OLED、传感器）对应连接。
3. 功能实现：STM32 通过配置排针对应的 GPIO 引脚为输入 / 输出 / 外设功能（如 UART、SPI、I2C），与外接模块进行数据交互，实现扩展功能。
4. 电源供给：排针上的 3.3V 和 5V 引脚为外接模块提供工作电源，地引脚（GND）保证共地，确保信号和电源回路完整。

---

💡 关键注意事项

• 电源区分：排针提供 3.3V 和 5V 两种电源，连接外设前必须确认其供电电压，避免因电压不匹配烧毁模块。
• 引脚复用：部分排针引脚（如 PB6/PB7）同时是 I2C、SPI 等外设的复用引脚，编程时需注意功能配置，避免冲突。
• 保护措施：外接感性负载（如电机、继电器）时，需在排针与负载之间增加驱动电路（如三极管、光耦），防止反向电动势损坏 STM32 芯片。

EC11旋转编码器部分

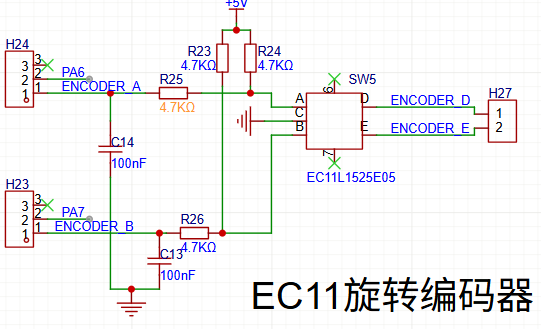

🎛️ EC11 旋转编码器电路解析

这是一个由 STM32 PA6、PA7 引脚采集的 EC11 旋转编码器 电路，用于实现旋钮式的方向、速度和按键输入，常见于音量调节、菜单选择等场景。

---

🔌 各器件核心作用

1. EC11L1525E05 (SW5) 编码器本体

   • A、B 相（编码器 A、编码器 B）：正交编码输出引脚，用于检测旋转方向和速度。旋转时，A、B 相输出相位差 90° 的脉冲序列。
   • C 脚：公共端，接地。
   • D、E 脚（编码器 D、编码器 E）：编码器内置按键的两个触点，按下时 D、E 短接，松开时断开。

2. 上拉电阻（R23、R24、R25、R26，4.7kΩ）

   • R23、R24：为编码器按键 D、E 脚提供上拉，确保未按下时为高电平，按下时拉低。
   • R25、R26：为 A、B 相提供上拉，确保未旋转时为高电平，旋转时产生跳变。
   • 作用：保证信号在空闲时为稳定高电平，避免噪声干扰导致误触发。

3. 滤波电容（C14、C13，100nF）

   • 并联在 A、B 相引脚与地之间，用于滤除机械触点抖动和高频噪声，提高信号稳定性。

4. MCU 采集引脚（PA6、PA7）

   • PA6 (ENCODER_A)：采集 A 相信号，用于判断旋转方向。
   • PA7 (ENCODER_B)：采集 B 相信号，用于判断旋转方向。
   • 这两个引脚通常配置为输入模式，通过外部中断或定时器输入捕获来实时响应脉冲变化。

5. 接口排针（H24、H23、H27）

   • H24、H23：连接 STM32 引脚，方便调试或扩展。
   • H27：连接编码器按键输出，用于检测按键按下事件。

---

🔄 工作流程

1. 旋转检测

   • 当编码器顺时针旋转时，A 相先于 B 相产生跳变；逆时针旋转时，B 相先于 A 相产生跳变。
   • STM32 通过 PA6、PA7 引脚实时采集 A、B 相电平，根据两次跳变的先后顺序判断旋转方向，同时统计脉冲数量计算旋转速度或步数。
   • 滤波电容 C14、C13 消除机械触点抖动，确保采集到的信号干净稳定。

2. 按键检测

   • 未按下时，D、E 脚经 R23、R24 上拉为高电平。
   • 按下时，D、E 短接，拉低电平。STM32 可通过轮询或外部中断方式检测电平变化，触发按键事件。

3. 信号处理

   • 旋转和按键事件可独立处理，也可组合使用（如长按 + 旋转实现快速调节）。

---

💡 关键注意事项

• 方向判断：必须同时采集 A、B 相的跳变顺序，仅采集一相无法判断方向。
• 防抖处理：除了硬件滤波电容，软件上也需要增加防抖逻辑（如延时采样、状态机），避免机械抖动导致的误判。
• 中断触发：推荐使用外部中断采集 A、B 相，这样可以实时响应旋转，避免轮询方式的延迟和资源浪费。

M3

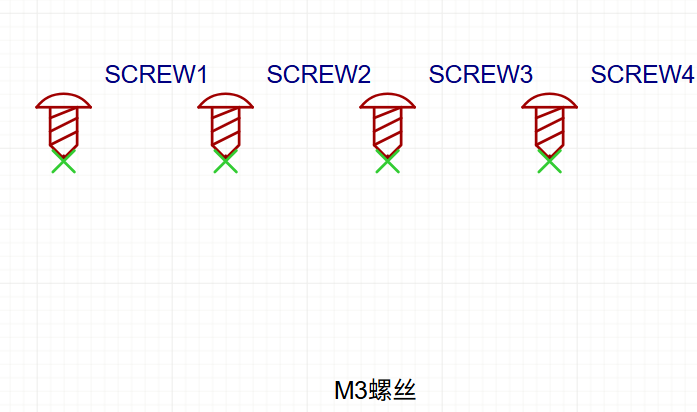

🔩 M3 螺丝安装孔解析

这部分是 PCB 板上的 4 个 M3 规格螺丝安装孔，属于机械结构设计，而非电子电路功能模块。

---

🔌 各器件核心作用

1. SCREW1~SCREW4（M3 螺丝孔）

   • 规格：M3 螺丝孔，适配直径为 3mm 的螺丝。
   • 作用：用于将 PCB 电路板固定到外壳、支架或其他设备上，保证电路板在工作过程中稳定可靠，避免因晃动、震动导致元件虚焊或接触不良。
   • 布局：4 个孔均匀分布，通常位于 PCB 的四个角或关键受力点，确保固定后受力均匀，防止 PCB 弯曲变形。

2. 绿色叉号标记

   • 表示该位置为机械安装孔，内部没有铜箔连接，是完全非金属化的孔，仅用于物理固定，不参与任何电气连接。

---

🔄 工作流程

1. 定位：在设计 PCB 时，根据外壳或支架的螺柱位置，确定螺丝孔的坐标和数量。
2. 加工：PCB 生产时，在指定位置钻出 M3 规格的通孔。
3. 装配：使用 M3 螺丝穿过 PCB 上的孔，拧入外壳或支架的螺柱中，将 PCB 牢固固定。
4. 维护：在维修或更换时，只需拧下螺丝即可轻松拆卸 PCB，方便调试和维护。

---

💡 关键注意事项

• 孔位精度：螺丝孔的位置精度直接影响装配，设计时需严格按照机械结构图纸的尺寸进行。
• 防干涉：确保螺丝孔周围没有过高的元件或走线，避免螺丝拧紧时压坏元件或导致短路。
• 接地考虑：如果需要将 PCB 接地，可将螺丝孔设计为金属化孔，通过螺丝与金属外壳连接实现接地，增强抗干扰能力。
