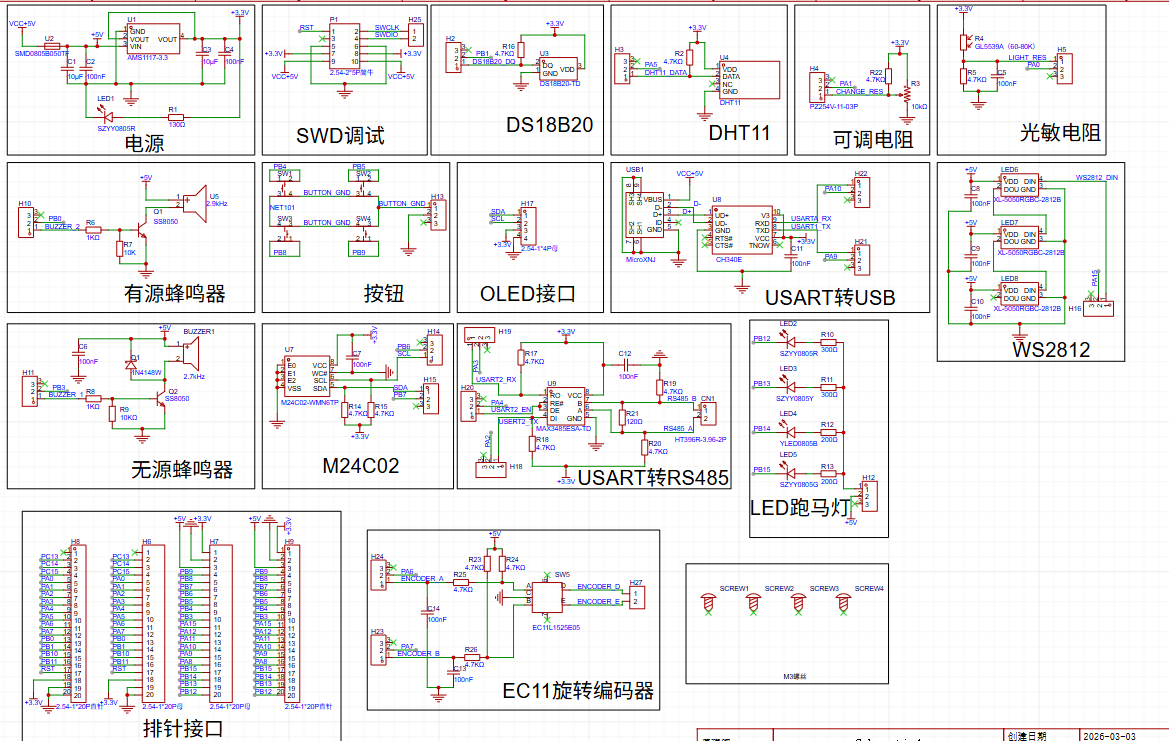

开发板原理图如下

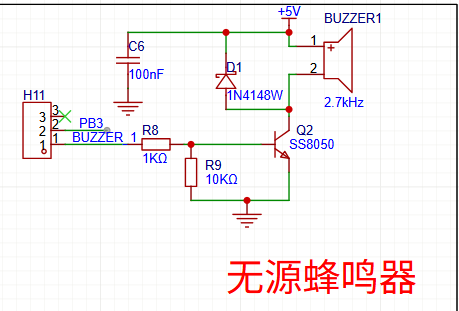

无源蜂鸣器部分

🔊 无源蜂鸣器驱动电路解析

这是一个由 STM32 PB3 引脚 控制的无源蜂鸣器驱动电路，通过三极管放大驱动，实现不同频率的蜂鸣效果。

🔌 各器件作用

无源蜂鸣器 (BUZZER1)
- 这是一个额定频率为 2.7kHz 的无源蜂鸣器，它本身不具备振荡源，需要外部提供一定频率的脉冲信号才能发声。
- 引脚 1 接 +5V 电源，引脚 2 接三极管集电极。
NPN 三极管 (Q2, SS8050)
- 作为开关 / 放大器件，用于放大来自 MCU 的控制信号，驱动蜂鸣器。
- 基极 (B)：接收来自 MCU 的控制信号。
- 集电极 (C)：连接蜂鸣器。
- 发射极 (E)：接地。
限流电阻 (R8, 1kΩ)
- 串联在 MCU 引脚与三极管基极之间，限制基极电流，防止三极管因过流损坏。
下拉电阻 (R9, 10kΩ)
- 连接在三极管基极与地之间，确保在 MCU 引脚未输出高电平时，三极管基极处于低电平，可靠关断，避免蜂鸣器误触发。
续流二极管 (D1, 1N4148W)
- 与蜂鸣器反向并联。当三极管关断时，蜂鸣器作为感性元件会产生反向电动势，二极管为其提供泄放回路，保护三极管不被击穿。
去耦电容 (C6, 100nF)
- 并联在 +5V 电源与地之间，用于滤除电源线上的高频噪声，保证电路工作稳定。
控制引脚 (PB3)
- STM32 的 PB3 引脚通过排针 H11 连接到驱动电路，输出一定频率的 PWM 信号来控制蜂鸣器发声。

🔄 工作流程

待机状态：当 PB3 输出低电平时，三极管 Q2 基极无电流，处于关断状态，蜂鸣器两端无电压差，不发声。
驱动发声：当 PB3 输出高电平时，三极管 Q2 导通，蜂鸣器两端获得 +5V 电压。
产生音调：通过让 PB3 输出特定频率（如 2.7kHz）的高低电平脉冲（PWM 信号），使三极管不断导通和关断，蜂鸣器内部的压电片随之振动，从而发出对应频率的声音。
保护机制：当三极管由导通变为关断瞬间，蜂鸣器的感性特性会产生高压，二极管 D1 导通，将此高压泄放，保护电路安全。

💡 关键要点

无源 vs 有源：有源蜂鸣器只要通直流电就会响，而无源蜂鸣器需要一定频率的交流信号驱动，因此可以通过改变 PWM 频率来播放不同音调的音乐。
频率匹配：为了获得最佳发声效果，驱动频率应尽量接近蜂鸣器的额定频率 2.7kHz。
驱动方式：通常使用定时器输出 PWM 来驱动，这样可以精确控制频率和占空比，实现丰富的音效。

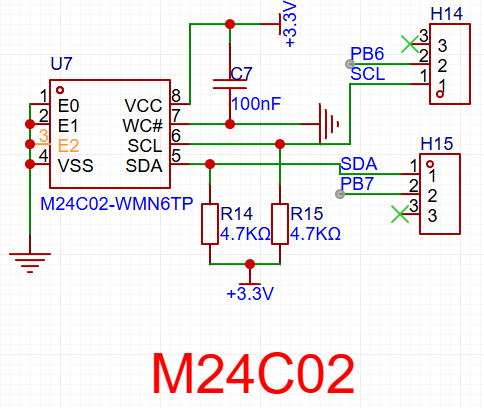

M24C02部分

📀 M24C02 EEPROM 存储电路解析

该电路是基于 I2C 通信协议的 M24C02 非易失性存储电路，由 STM32 的 PB6 (SCL) 和 PB7 (SDA) 引脚控制，用于掉电后仍能保存的小容量数据存储（如配置参数、运行计数等）。

🔌 各器件核心作用

M24C02-WMN6TP (U7) 存储芯片
- 核心功能：256 字节（2K bit）的 I2C 接口 EEPROM，非易失性存储，掉电后数据不丢失。
- 引脚功能：
  - E0/E1/E2 (1/2/3 脚)：I2C 从机地址配置脚，图中均接地，确定芯片在 I2C 总线上的地址为 0xA0（二进制 1010000）。
  - VSS (4 脚)：电源地，接系统地。
  - SDA (5 脚)：I2C 数据引脚，双向传输数据。
  - SCL (6 脚)：I2C 时钟引脚，接收主控端（STM32）的时钟信号。
  - VCC (8 脚)：电源正极，接 3.3V 供电。
  - WC# (7 脚)：写保护引脚，图中接 3.3V（高电平），此时芯片仅可读、不可写；若接地，可同时读写。
上拉电阻（R14、R15，4.7kΩ）
- I2C 总线的 SDA、SCL 引脚为开漏输出特性，本身无法输出高电平。
- 作用：将引脚拉至 3.3V，保证总线在空闲时为高电平，实现可靠的双向通信，避免信号失真。
去耦电容（C7，100nF）
- 并联在 M24C02 的 VCC 与 GND 之间。
- 作用：滤除电源中的高频噪声，稳定芯片供电电压，防止电压波动导致数据读写错误。
I2C 接口排针（H14、H15）
- H14 对应 PB6 (SCL)，H15 对应 PB7 (SDA)。
- 作用：一方面连接 STM32 引脚，另一方面可外接其他 I2C 设备（需注意地址冲突），或引出用于调试。
控制引脚（PB6、PB7）
- STM32 的两个通用引脚，配置为 I2C 功能（或软件模拟 I2C），分别作为时钟线和数据线，与 M24C02 进行数据交互。

🔄 工作流程（以 “读数据” 为例，写流程逻辑一致）

总线初始化：STM32 配置 PB6、PB7 为 I2C 模式（或推挽输出模拟 I2C），上拉电阻使 SDA、SCL 空闲时保持高电平。
启动通信：STM32 发送 I2C 启动信号（SCL 高电平时，SDA 由高变低），宣告总线占用。
发送地址：STM32 发送 M24C02 的从机地址 + 读位（0xA1），M24C02 匹配地址后，向 STM32 发送 “应答信号”（SDA 拉低）。
数据传输：M24C02 按时钟节拍，将指定存储地址的字节数据通过 SDA 引脚发送给 STM32，STM32 接收后发送 “应答”（连续读）或 “非应答”（单次读结束）。
停止通信：STM32 发送 I2C 停止信号（SCL 高电平时，SDA 由低变高），释放总线，通信结束。

💡 关键注意事项

写保护状态：图中 WC# 接 3.3V，此时芯片处于写保护状态，调试时若需写入数据，需将 WC# 引脚接地，或通过跳线切换电平。
通信方式：STM32 可通过硬件 I2C（效率高）或软件模拟 I2C（引脚灵活）驱动，两种方式均兼容该电路。
地址冲突：若总线上外接其他 I2C 设备，需确保其从机地址与 M24C02（0xA0）不重复，或通过修改 E0/E1/E2 引脚电平调整 M24C02 地址。

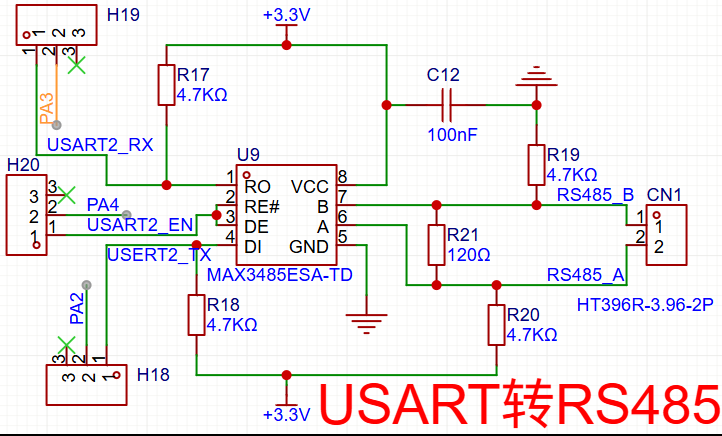

USART转RS485部分

USART 转 RS485 电路解析

这是一个由 STM32 的 USART2 外设控制的 RS485 半双工通信电路，通过 MAX3485 芯片实现 TTL 电平与 RS485 差分信号的转换，用于工业级远距离、抗干扰通信。

🔌 各器件核心作用

MAX3485ESA-TD (U9) 收发器芯片
- 核心功能：实现 TTL 电平（STM32）与 RS485 差分信号（总线）之间的转换，支持半双工通信。
- 引脚功能：
  - DI (Pin4)：数据输入，连接 STM32 的 USART2_TX (PA2)，接收 MCU 发送的数据。
  - RO (Pin1)：数据输出，连接 STM32 的 USART2_RX (PA3)，向 MCU 发送从总线接收的数据。
  - DE (Pin3)：发送使能，高电平有效，控制芯片进入发送模式。
  - RE# (Pin2)：接收使能，低电平有效，控制芯片进入接收模式。
  - A (Pin6)：RS485 总线正端。
  - B (Pin7)：RS485 总线负端。
  - VCC (Pin8)：3.3V 电源输入。
  - GND (Pin5)：电源地。
上拉 / 下拉电阻（R17、R18、R19、R20，4.7kΩ）
- R17：RO 上拉电阻，确保空闲时 RX 为高电平。
- R18：DI 上拉电阻，确保空闲时 TX 为高电平。
- R19：B 端上拉电阻，配合 R20 稳定总线空闲电平。
- R20：A 端下拉电阻，配合 R19 稳定总线空闲电平，防止干扰。
终端匹配电阻（R21，120Ω）
- 并联在 RS485 总线 A、B 两端，用于匹配传输线特性阻抗，减少信号反射，保证远距离通信的信号完整性。
去耦电容（C12，100nF）
- 并联在 MAX3485 的 VCC 与 GND 之间，滤除电源噪声，稳定芯片供电。
控制与通信引脚
- PA2 (USART2_TX)：STM32 发送数据引脚，连接 MAX3485 的 DI。
- PA3 (USART2_RX)：STM32 接收数据引脚，连接 MAX3485 的 RO。
- PA4 (USART2_EN)：STM32 控制引脚，连接 MAX3485 的 DE 和 RE#，用于切换收发模式。
接口排针（H18、H19、H20、CN1）
- H18/H19/H20：连接 STM32 引脚，方便调试或扩展。
- CN1：RS485 总线接口，用于连接外部 RS485 设备。

🔄 工作流程

模式切换：
- 发送模式：PA4 输出高电平 → DE=1, RE#=1 → 芯片使能发送，禁止接收。STM32 通过 USART2_TX 发送数据，经 MAX3485 转换为 RS485 差分信号（A、B）输出到总线。
- 接收模式：PA4 输出低电平 → DE=0, RE#=0 → 芯片使能接收，禁止发送。MAX3485 将总线上的差分信号转换为 TTL 电平，通过 RO 引脚发送给 STM32 的 USART2_RX。
数据传输：
- 发送：STM32 配置 USART2 波特率等参数，将数据写入发送寄存器，芯片自动发送至 MAX3485，再转换为 RS485 信号。
- 接收：RS485 总线上的信号经 MAX3485 转换后，通过 USART2_RX 进入 STM32，触发接收中断或 DMA 传输。
总线稳定：
- 空闲时，上拉 / 下拉电阻使 A 端电平高于 B 端，总线保持稳定，避免噪声干扰导致误码。
