森利威尔SL6813：同步升压DC-DC，输入0.9V启动，待机15μA，输出2.2V-5.0V可调

在便携式产品设计中，如何用干电池稳定供电一直是工程师需要面对的课题。单节或两节干电池随着放电逐渐下降，普通升压往往在电池还有余量时就停止工作，造成能量浪费。森利威尔原厂。

vx19860872629

347人浏览 · 2026-03-09 15:46:29

vx19860872629 · 2026-03-09 15:46:29 发布

在便携式产品设计中，如何用干电池稳定供电一直是工程师需要面对的课题。单节或两节干电池电压随着放电逐渐下降，普通升压芯片往往在电池还有余量时就停止工作，造成能量浪费。森利威尔原厂SL6813 就是为解决这个问题而设计的一款同步升压芯片。

低压启动，用尽电池每一分能量

SL6813 的启动电压低至0.9V，这意味着即使单节干电池已经接近枯竭，它依然能正常启动工作。更难得的是，它的保持电压可低至0.6V，能够持续将电池残余能量升压至稳定输出，真正做到榨干电池最后一点电量。对于依赖干电池供电的设备来说，这直接 translates 为更长的使用时间和更少的电池更换频率。

微安级待机，续航大幅延长

待机功耗是电池设备的核心指标之一。SL6813 在这方面表现突出，待机电流仅15μA，静态电流更是低至6μA。当设备处于空闲状态时，芯片几乎不消耗电能，极大延长了整体续航时间。对于血氧仪、遥控器、无线鼠标等需要长时间待机的设备，这一特性尤为重要。

同步整流，轻载也高效

SL6813 采用同步整流架构，内部集成了开关管，无需外部二极管。它使用固定导通时间的PFM控制方式，在轻载时自动降低开关频率，保持高效率转换。峰值效率可达93%，从几十微安到几百毫安的负载范围内都能保持较好的能量转换表现

外围简单，三元件搞定

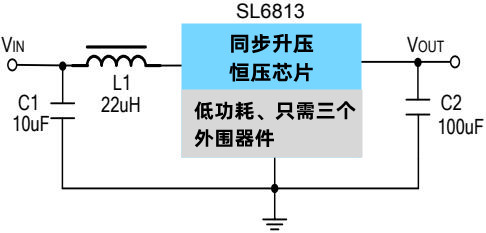

对于空间受限的 PCB设计，SL6813 的优势很明显。典型应用电路只需要一个电感、一个输入电容和一个输出电容，三个元件即可搭建完整的升压方案。芯片提供SOT23-3和SOT23-5两种封装，其中SOT23-3版本外围最简洁，适合对体积要求高的设计；SOT23-5版本增加了使能控制脚，方便系统进行电源管理。
