1.引言与定子成型绕组的工程背景解析

在现代工业自动化、大型能源转换装备以及高压新能源汽车（EV）牵引驱动系统中，电机定子绕组的设计与制造工艺是决定设备电气性能、热力学稳定性以及长期机械寿命的核心技术基石。随着全球对能源效率法规的日益严格以及工业界对极端功率密度需求的不断攀升，电机定子绕组的结构形态正在经历从传统的散嵌软绕组向高强度成型硬绕组的系统性演进。根据电气设计规范，对于工作电压不超过500伏特、输出功率低于10千瓦的小型交流电机，通常采用由绝缘圆导线绕制而成的散嵌软绕组，这种绕组可以根据槽型设计为单层或双层散嵌结构，其槽空间利用率较高且便于手工或半自动插线 。然而，在追求极限槽满率的新能源汽车牵引电机中，散嵌绕组在电流承载能力、抗电磁振动以及端部漏磁控制方面表现出显著的局限性。

为了突破这些物理瓶颈，引入了成型绕组。成型绕组主要由绝缘扁铜线或大截面粗导线经过专用模具精密弯折而成，其结构包括多匝或单匝成型线圈 。在大型直流电机的电枢制造中，常采用全环形线圈；而在大型汽轮发电机和水轮发电机中，则多采用半环形（半圆型）波绕组或叠绕组杆 。成型绕组在定子铁心的开口或半开口槽中能够实现极高的空间填充率，有效缩短了端部连接的物理长度，从而显著降低了绕组的铜耗（即$I^{2}R$损耗），这是决定超高效率电机运行寿命和可靠性的主要因素 。

然而，成型绕组和粗导线的引入带来了一个极为严峻的制造工程挑战：绕组线头（端部导体）的电气互连。由于扁铜线或粗导线的截面积巨大且刚性极强，传统的绝缘圆线手工扭绞与简单挂锡工艺已完全失效。这些承载着数百甚至数千安培电流的线头，必须严格按照电机的极相组设计，进行星型（$Y$）或三角形（$\Delta$）的拓扑连接 。任何一处端部连接的微小缺陷——无论是接触电阻的微弱增加、冶金结合面的孔隙，还是绝缘层在热应力下的微观开裂——都会在巨大的工作电流下诱发剧烈的局部热斑，进而引发绝缘老化、相间击穿，最终导致整台电机发生灾难性损毁。本文将全方位、深层次地剖析大截面成型绕组及粗导线线头的拓扑逻辑、物理结构演化、冶金焊接热力学原理、机械冷压接动力学机制以及配套的绝缘浸渍工程。

2.定子绕组线头连接的电磁拓扑学原理与工况匹配

电机定子三相绕组的连接拓扑结构不仅是简单的线路走向问题，更是决定电机系统电压分配、电流承载极限、启动转矩动态响应以及外部控制逻辑的底层电磁学基础。无论物理连接件采用何种复杂形态，三相成型绕组的端头最终均需严密地配置为星型连接或三角形连接 。这两种拓扑结构在相位关系、能量转换效率以及动态负载适应性上展现出截然不同的物理表现。

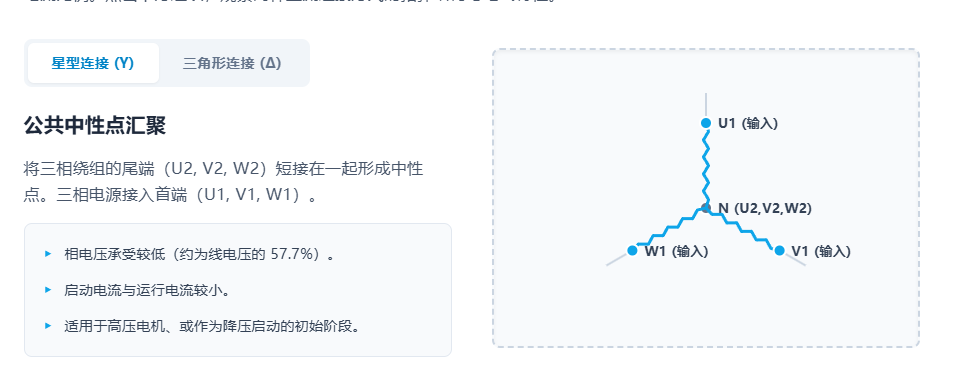

2.1 星型连接（Star / Y Connection）的热力学与电气表现

星型连接，在工业界亦被称为Y型连接或星状互连，其核心拓扑逻辑是将电机内部三相定子绕组的同名端（即三个绕组的首端或三个绕组的尾端）在物理空间上汇聚并永久短接，形成一个等电位的公共交点，该交点在电气工程中被称为“中性点” 。随后，三相绕组的另外三个独立端点被引出，分别连接至三相交流电源的相线 。

从三相交流电路分析的数学模型来看，星型连接赋予了电机系统独特的电压分配机制。在这种拓扑下，施加在每一相绕组两端的相电压仅仅是外部电网提供的线电压的 $1/\sqrt{3}$ 倍 。这一物理特性对于高压电机的绝缘系统设计具有决定性的战略意义：由于绕组实际承受的电压应力大幅降低，星型连接能够允许相同的电机本体在高达其设计相电压 1.63 倍的线电压下安全运行，极大地缓解了定子槽绝缘和端部绝缘的介电击穿风险，因此在高压工业电机中被确立为标准连接模式 。

在动态运行参数方面，相电压的降低直接导致了启动阶段流经绕组的瞬态冲击电流显著受到抑制。与全压启动相比，星型连接下的启动转矩也相应地精确降至直接启动转矩的三分之一 。尽管在数字上看似牺牲了部分动力，但在重载启动或惯量极大的机械系统中，这种特性能提供极其平滑的加速曲线，避免了巨大的机械扭转冲击对电机转轴和定子端部固定结构的破坏 。此外，由三相尾端短接形成的中性点并非仅仅是一个无源的物理节点。在某些特定的电气应用场景中，中性点产生的电位可以被独立引出，用于执行特殊的控制功能，例如驱动仪表盘的充电指示灯，或者参与闭环控制系统以精准调节转子的激磁电流，从而扩展了星型拓扑的功能边界 。

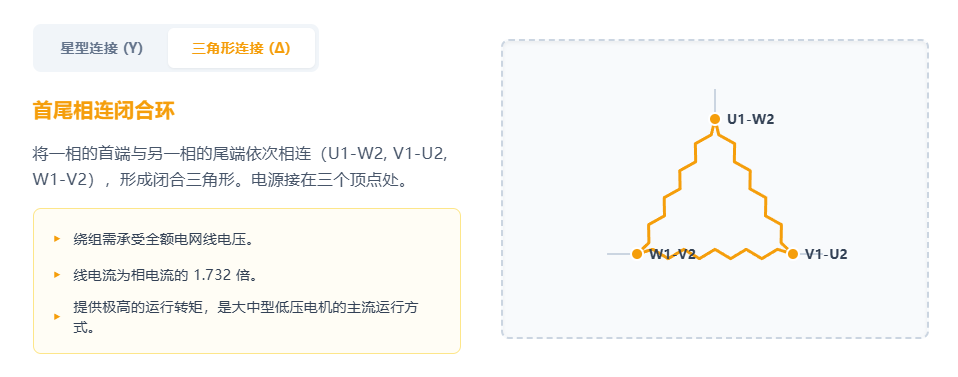

2.2 三角形连接（Delta / $\Delta$ Connection）的高能效释放与极限工况

三角形连接，亦被称为网状连接，其拓扑重构逻辑摒弃了公共中性点的概念，而是将三相定子绕组首尾相连。具体而言，第一相绕组的末端与第二相绕组的首端通过粗导线或短接铜排进行冶金级连接，第二相末端连接第三相首端，第三相末端再闭合至第一相首端，最终在三维空间中形成一个严格闭合的三角形导电回路 。外部三相电源线则直接从这个闭合三角形的三个连接顶点处引出。

三角形拓扑的电磁学本质是在三相绕组之间建立了深度的并联电路结构。在此并联架构下，每一相绕组两端承受的电压完全等同于电网的线电压，而系统向外输出或汲取的线电流则是单相绕组相电流的 $\sqrt{3}$ 倍 。这种允许极大电流流通的并联特性，赋予了三角形连接在高速、高输出工况下的绝对统治力。在相同的机械尺寸与磁路设计下，如果一台电机在星型配置下能输出55安培的电流，当其内部拓扑被重构为三角形连接时，在相同的高转速条件下，其电流输出能力可飙升至95安培，增幅高达73% 。因此，三角形连接被广泛部署于需要持续提供极高扭矩和高功率输出的重型应用场景，包括大型工业电力传输系统、重型商用车辆的驱动模块以及高性能电动汽车的牵引电机 。

然而，三角形绕组在低转速区间的电气性能表现相对较差，往往无法提供足够的充电电压或低速扭矩 。为了完美融合星型与三角形的各自优势，在大型工业感应电机的启动控制技术中，工程人员开发了星-三角降压启动器。该系统通过三组重载交流接触器和一个精密的时间继电器实现拓扑的动态切换：在电机通电的初始阶段，接触器系统强制将定子绕组配置为星型拓扑，利用其阻抗特性大幅限制启动电流浪涌，避免对区域电网造成灾难性的电压跌落干扰；当电机转子加速至接近同步转速的预定阈值时，时间继电器触发，接触器组在几毫秒内迅速重构内部接线，将绕组无缝切换至三角形闭合拓扑，使得电机在全电网电压下爆发出最大的额定扭矩与功率 。

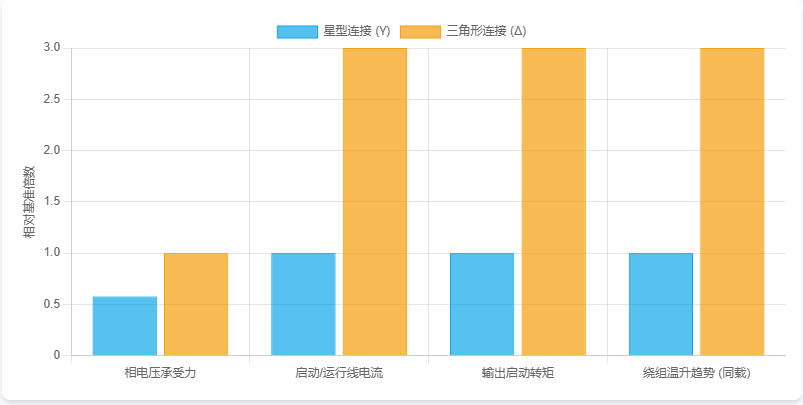

为了更清晰地对比这两种核心拓扑结构的工程参数，以下通过数据对照表进行深度总结：

电气参数与工程维度	星型连接 (Star / Y Connection)	三角形连接 (Delta / Δ Connection)	工程应用与影响机制
电压数学关系	线电压 = $\sqrt{3}\times$ 相电压	线电压 = 相电压	星型连接大幅降低了相间绝缘的击穿风险，使得绝缘材料的厚度可进一步压缩，提升槽满率 。
电流数学关系	线电流 = 相电流	线电流 = $\sqrt{3}\times$ 相电流	三角形连接的并联特性使其在高频次、高转速工况下能承载极高的瞬态大电流，大幅提升峰值功率 。
物理节点结构	存在中性点	无中性点，形成闭合网状回路	星型中性点可用于系统接地保护或引出作为独立控制信号源；三角形结构则完全依赖相间的首尾熔接 。
低速与启动特性	提供高绝缘冗余，平滑抑制启动浪涌	低速效率相对较差，直接启动浪涌极大	星型拓扑在汽车低速怠速时能维持高充电电压，而三角形常作为星-三角启动架构的最终全压运行态 。

3.大截面线头的物理连接结构演化与应力控制

在电机的电磁拓扑蓝图确定后，随之而来的巨大挑战是如何将截面积数十平方毫米、刚性极强的硬质扁铜线或发夹式导线，在极其有限的定子端部三维空间内，转化为可靠的物理连接。这一转化过程不仅要保证极低的接触微电阻，还必须能够抵御长达数十年的剧烈机械振动和热膨胀应力。

3.1 传统并头套=及其机械紧固体系

对于大型电机的转子和定子，其成型绕组导体粗大，手工弯折极其困难，且强行弯折极易导致包裹在外的云母绝缘带破裂，进而埋下致命的局部放电隐患 。为了解决这一问题，开发了“并头套”结构体系。

并头套本质上是一个经过精密计算和热处理的纯铜或合金铜套管，其内腔尺寸严格匹配需搭接的两根或多根扁平导线。具体的组装与固定工艺体现了极高的结构工程智慧：

首先，在专用的液压或伺服数控模具上，将线圈单元导体进行三维空间弯曲，使其端部呈现出标准的直线插入段；随后，将这些两端成型的线圈单元绝缘后，直接通过定子或转子铁心的半开口槽口嵌入槽内 。这一预成型与直插工艺彻底避免了长铁心电机在插入式制造中的绝缘破坏问题，大幅降低了电机绕组的破压率 。

在绕组嵌入完毕后，相邻相位的引出线头被共同送入并头套的腔体中。为了消除套管与导体之间的微小物理间隙，装配人员会在两个电机线圈端头中间强行打入一个带有特定锥度的“并头楔”，利用楔形膨胀力将并头套内部撑紧，使导体与套管内壁形成初步的强力机械咬合 。更为精妙的是，在定子绕组相间连接线的设计中，通过将多个并头套在空间上精心排列，并辅以热处理焊接，能够形成一个与定子铁心完全同心的圆弧状高刚性支撑面。各相的极间连线随后被紧贴放置于这一圆弧支撑面的内侧，并用高强度无碱玻璃纤维绝缘带进行整体绑扎固定。这种结构设计不仅最大程度地缩减了电机端部的径向和轴向尺寸，还通过建立整体环状刚性结构，极大增强了系统抵御短路电磁冲击力的机械稳定性 。

3.2 高压电机中性点的共面滑动板与螺栓紧固技术

当电机的运行电压跃升至高压（如6kV至10kV）且容量巨大时，星型连接所形成的中性点会汇集整个电机系统的庞大电流。在这个维度下，中性点不再仅仅是绕组端部的几个铜套，而是需要将极其粗大的定子引出导线延伸至专门的中性点接线盒内进行高强度的物理固接与绝缘屏蔽 。

在传统的高压电机制造中，中性点通常由三根镀银的厚重铜质连片叠加，并通过大型高强螺栓进行锁紧。然而，由于三根厚铜片互相叠加必然产生物理上的空间阶梯差，使得无论施加多大的螺栓预紧力，接触面都无法实现真正的100%贴合，即存在“压接不实”的隐患 。在电机长达数年的运行期间，伴随着强大的电磁交变力、机械转子不平衡引发的频段振动，以及接触面微小间隙内的氧气渗透，这些不平整的接触面会迅速发生微动磨损和严重氧化。接触电阻的不断攀升最终会导致中性点在承受外部电网短路冲击或重载启动大电流时瞬间熔毁，酿成重大生产事故 。

为了彻底根除这一结构性缺陷，现代高压电机引入了创新的“中性点快速接线与共面滑动紧固装置”。该装置的底层逻辑是强制所有电气接触面处于绝对的同一水平面：

该系统的主体是一个由三个厚重的三角板围合焊接而成的一体式底板架构。在每两个相邻的三角板之间，精密加工有容纳“滑动板”的凹槽。滑动板的厚度经过精密研磨，与底板完全一致，从而消除了任何阶梯差 。在每个滑动板内部，加工有由条形孔和锥形孔复杂组合而成的滑动孔，高压电机的三相引线接头精确穿过这些孔洞。在装配紧固环节，装配人员利用滑动板的位移自由度，使其侧壁紧紧贴合引线头，随后利用穿透上下两侧长条形垫片的固定螺栓进行垂直方向的极限压迫 。由于整个压接应力分布于一个完全水平且刚性极强的面上，接触面实现了气密级别的贴合，彻底断绝了氧化通道，从机械力学源头上保障了高压定子引出线的长期低阻抗连接 。

3.3 颠覆性的三维集成汇流排系统（Motor Stator Busbar Technology）

如果说并头套和滑动板是应对重型机械的巨构方案，那么在追求极致紧凑、极低重量以及全自动化生产的新能源汽车牵引驱动电机领域，传统的线束搭接与套管工艺已完全沦为技术瓶颈。面对这一挑战，研发出了颠覆性的定子集成汇流排技术。

现代定子汇流排系统通过预先冲压成型或挤压成型的多层纯铜排架，将复杂的星型中性点逻辑或三角形相间闭合逻辑直接固化在硬件物理结构中，彻底消除了容易引发故障的人工线缆网络 。

1. 三维立体空间嵌入与微型化设计：在传统的绕组连接中，连接线往往位于线圈端部的外围并向轴向延伸，这显著增加了电机端部的高度与整体体积。先进的环形定子汇流排采用了立体穿插设计理念。对于采用多层导线绕制的复杂定子线圈，其端部不可避免地会存在由导线跨越形成的换道部分。将汇流排的母线连接段精准地嵌入到不同相位线圈换道部分之间微小的物理间隙中 。这种“见缝插针”的三维嵌套技术，在不影响电气绝缘的前提下，将电机的轴向尺寸压缩到了物理极限，为汽车底盘节省了极其宝贵的空间 。
2. 多模态接口与高性能绝缘骨架：为了适配不同的端部成型工艺，汇流排系统向绕组端提供了高度定制化的接口网络。这些接口可以被配置为专供激光焊接的柔性发夹引脚、兼容传统工艺的钎焊焊盘或者用于机械锁定的压接端子 。更为关键的是，这些极其复杂的铜排网络被整体置于高精度注塑模具中，利用能够抵御极端高温和电驱变速箱冷却油侵蚀的高性能工程塑料进行一体化包覆过塑。这不仅提供了一次性解决相间绝缘的完美屏障，还极大地增强了整体组件抵御高频共振的机械刚度 。
3. 消除装配变量的“一片式”革命：传统的散线连接在工厂流水线上面临巨大的不确定性，而汇流排系统作为一个单一的、经过严格出厂测试的集成组件，能够通过工业机械臂直接通过模块化卡扣或压入式技术一次性安装于定子端部 。这不仅使装配时间从数十分钟缩短至几秒钟，更通过物理防呆设计彻底杜绝了相位接错的致命人为失误，极大地简化了现代电驱动桥的供应链体系 。

4.导体端部冶金结合的热力学演化与前沿焊接工艺

物理结构提供了连接的骨架，但真正决定电子能否在导体间无障碍穿梭的，是接头界面处的微观冶金状态。大截面铜导体具有极高的热导率和比热容，这对焊接热源的能量密度和温度场控制提出了极其苛刻的热力学挑战。

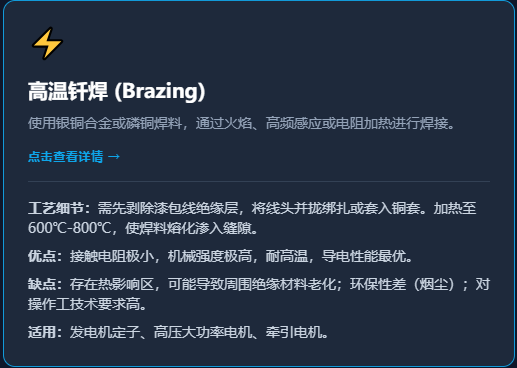

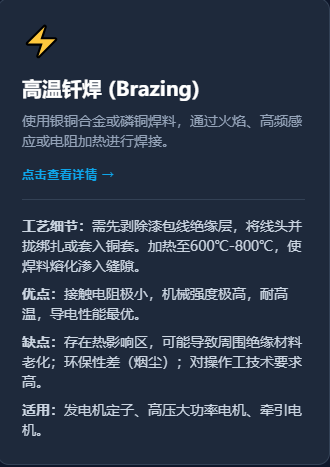

4.1 银钎焊与钨极氩弧焊的微观博弈

在工业定子导体的连接史上，银钎焊与钨极惰性气体保护焊曾长期并存。然而在电机大截面铜导线的连接中，钎焊工艺展现出对TIG熔焊的全面技术碾压 。

这两种工艺的底层冶金机理有着本质的差异。TIG熔焊旨在通过电弧将母材本身彻底熔化以实现融合。其电弧中心的等离子体温度可瞬间飙升至惊人的 10000°C 。然而，紫铜在如此极端的超高温下，其化学和物理性质变得极其活跃，导致熔池在冷却结晶过程中产生严重的晶粒粗大现象。更致命的是，高温会导致母材内部不可避免地吸收微量气体并在凝固时析出，电子显微镜下的金相分析清晰地揭示了TIG焊缝内部充满了大尺寸的气孔、非金属夹杂物以及因冷却收缩应力无法释放而产生的微观热裂纹 。这种如同“海绵”般非致密的微观结构，直接导致了焊点的机械脆弱性和电导率的断崖式下降。

相比之下，高质量的钎焊工艺建立在完全不同的热力学维度上。在处理电机定子导线时，通常采用含银量为15%、铜85%的银铜磷带状钎料。这种特种合金的熔点被精确控制 。在钎焊过程中，粗大的铜导线母材始终保持固态而不熔化。当连接区域被均匀加热至钎料的熔化温度后，液态银合金钎料凭借极低的表面张力和极强的润湿性，在毛细管作用力的驱动下，能够抵抗重力，深层次、无死角地吸入并填满两根导线之间哪怕是微米级别的微小间隙。冷却后的金相分析证实，钎焊结合面呈现出完美的致密固溶体结构，完全消灭了气孔、热裂纹及夹杂物 。

这种微观形貌的差异在宏观性能上投射出了巨大的工程鸿沟，具体的数据对比如下表所示：

关键性能指标维度	特种银钎焊工艺	钨极氩弧熔焊工艺	微观机制与电机系统级影响剖析
微观金相致密度	完美致密，无气孔、无热裂纹、无夹杂物	结构疏松，晶粒粗大，存在大量深层气孔与微裂纹	TIG的万度高温彻底破坏了铜原子的稳定晶格排列，而钎焊则依赖毛细液态扩散，保留了母材物理属性 。
宏观抗拉屈服强度	极高	显著偏低，极易在机械振动下疲劳断裂	在极限破坏性拉伸试验中，钎焊接头的强度甚至超越了实心紫铜母材，断裂带永远发生在远离焊点的母材基体上，而TIG焊则直接从脆弱的焊缝中心断裂 。
平均接触微电阻	恒定在极低的电阻	电阻飙升 且随温度恶化	TIG焊缝内的大量气孔严重阻碍了电子海的顺畅漂移 。在数百安培的电机相电流下，这微小的电阻差将通过 $I^{2}R$ 焦耳热效应产生巨大的额外温升，大幅削减定子寿命 。
热力学控制与安全	工艺窗口宽，热冲击小，可进行二次返修补焊	电弧难以驾驭，极易烧毁定子绝缘，过程不可逆	TIG的高温等离子体会产生强烈的紫外线辐射与有毒重金属烟雾，严重威胁操作人员的健康和车间生态；而钎焊凭借低能耗和高容错率被证明是更具经济性和环保性的优质选择 。

4.2 大体积并头套的中频感应与双层涂敷焊接工艺

当面对大型高压绕线电机中厚度达三层的重型并头套时，上述金属连接的理论必须转化为极度严谨的车间操作规程。传统的人工火焰烘烤极易造成加热极度不均，导致一侧的铜管已经熔化，而另一侧的缝隙依然因温度不足而拒绝液态钎料的润湿，造成大量名贵含银钎料的浪费及虚焊缺陷。

为此，普及了中频感应逆变焊接技术。该工艺通过输出大电流，利用材料自身的焦耳电阻热与集肤感应热，在数秒内实现由内而外的均匀升温 。在此过程中，冷却水循环系统必须保持开启，确保进水管水温强制降低，以防止昂贵的中频设备因过载烧毁 。

在热力学操作上，采用了一种极其精妙的“双阶润湿法”：第一阶段，在并头套铜管吸收热量但尚未完全呈现红透状态之前，必须迅速利用15%含银量的银焊条对套管与定子线圈之间的孔隙进行第一遍预涂抹。这层薄薄的预润湿层起到了助焊剂和表面活化的作用 。第二阶段，一旦中频热量积聚使整个并头套达到完全红透的临界温度，操作员便大量、均匀、平整地将银合金焊料涂敷在所有端面与深层孔隙处。凭借前期预热打下的完美温度场和金属表面张力的骤降，液态焊料如同被海绵吸水一般迅速、顺畅地流淌并渗透到所有死角，操作员可从容不迫地完成完美的冶金填缝 。焊接一经完成，立即利用喷淋水进行强制相变冷却，迅速定格金属晶格，防止热量进一步向定子铁心内部倒灌传导 。

4.3 突破极限：发夹式绕组的高频振荡激光焊接

传统钎焊尽管性能优异，但其依然依赖一定的人工辅助和较长的加热周期。在现代电动汽车中，发夹式成型绕组技术的爆发式应用彻底改变了游戏规则。发夹绕组摒弃了圆线编织，将数百根精确折弯的矩形绝缘扁铜线如同发卡一般插入定子槽中 。这种设计虽然将槽内铜的体积占比提升到了极致，却在定子的另一端留下了密密麻麻、数量多达数百甚至上千个的扁线双飞头需要进行两两电气直连 。在这种密集度下，传统钎焊的效率和热影响区扩展将带来毁灭性的灾难。

高能激光焊接由此登上了电机制造的巅峰舞台。激光焊接不使用任何填充材料，而是利用经过光学谐振腔压缩至微米级的极高能量密度光束，在几毫秒的极短时间内直接将两根扁铜线的顶端熔化并融合 。

1. 绝缘层的激光烧蚀：发夹铜排表面包裹有极高耐温等级的聚合物涂层，如果这层碳氢化合物混入熔池，将导致焊缝脆化断裂。因此，在焊接进行之前，必须使用另一套短脉冲激光系统进行预处理清洗，瞬间气化并剥离焊接区域的聚合物绝缘层，暴露出纯净的紫铜基体 。
2. 绿光激光器与热输入的极致控制：紫铜对传统的红外波段激光具有极高的反射率，导致能量吸收极不稳定。前沿工艺转而采用绿光激光器，铜对该波长的吸收率呈指数级跃升 。这使得系统能在极低的总热输入下瞬间达成熔深目标。热量被牢牢锁死在端部几毫米的区域内，完全来不及向下传导，从而完美保护了紧邻焊点下方的定子槽口聚合物绝缘层免受热损伤 。
3. 高频光束摆动补偿：在数百根发夹插入定子后，受限于加工公差与绝缘纸厚度，待焊的两根扁铜线之间不可避免地会存在微小的错位或物理缝隙，单纯的静态光束直接照射会导致穿孔或单边熔化 。

5.定子引出线端子连接的机械动力学博弈：冷挤压压接与热锡焊

在完成了定子内部复杂的相位与并头焊接后，庞大的电流最终必须通过外部引出线或大截面导电端子与逆变器或外部电源进行对接 。在这个至关重要的能量输出交界面上，工业界曾经历过一场关于物理连接哲学的深刻反思与路线更迭：究竟是采用传统的热锡焊还是纯机械冷压接？

在承受剧烈振动、极端热循环以及严苛环境应力的动力电气系统中，必须全面采用机械冷压接技术，严格限制甚至禁止将纯锡焊工艺用于线束端子的承力连接 。

5.1 锡焊的晶格固化与疲劳断裂之殇

热锡焊的本质是通过加热使低熔点的锡铅或无铅合金熔化，在铜导线与端子表面通过冶金反应生成一层极薄的金属间化合物，从而实现电气导通 。不可否认，在静态的实验室测试中，完美的锡焊点能提供极低的接触电阻。然而，在电机运行的真实恶劣环境中，其物理学缺陷暴露无遗。

当液态焊锡在毛细作用下渗入由几十根甚至上百根细铜丝组成的柔性绞合导线内部并最终冷却凝固时，它将原本具有高度弯曲弹性和形变能力的柔性导线，死死地浇铸成了一个刚硬脆弱的实心金属柱 。在电机动辄数千转的持续高频机械振动，以及天气剧烈交变的热膨胀与热收缩循环的不断撕扯下，这个由“柔性导线”突变为“刚性焊块”的边界区域，成为了整个电气系统中应力最集中的法向断裂面。疲劳裂纹会在这里随着振动周期迅速萌生并扩展，最终导致导线在焊点边缘发生毫无预警的齐根断裂，引发灾难性的系统断电 。此外，锡焊过程中引入的高温往往会严重烤伤导线根部的绝缘聚合物层，进一步加速了绝缘的老化与脆裂 。

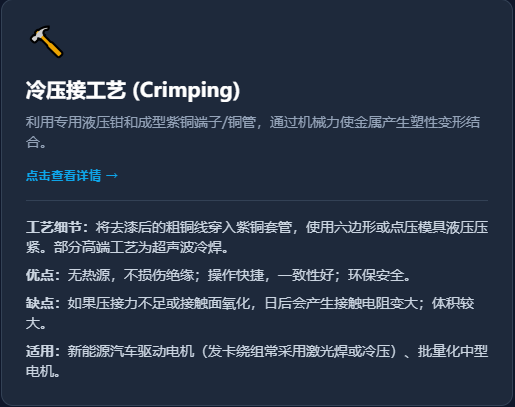

5.2 气密性冷焊与冷挤压模具动力学

现代机械冷压接技术则从根本上绕过了冶金热应力的陷阱。压接是一个纯粹的、高度受控的机械塑性变形动力学过程 。

当一台伺服驱动的精密压接机床运转时，经过特殊设计的高硬度冷挤压模具会在瞬间对铜端子套管施加数千牛顿甚至上万牛顿的极端机械压迫力。在此巨大的压应力场下，端子金属壁与内部的众多股粗铜线同时超越了弹性极限，发生深度的屈服流动与相互挤压变形 。

1. 氧化膜粉碎与原子级嵌合：剧烈的塑性流动彻底粉碎了附着在每一根铜丝表面的微观氧化物绝缘层，使得极其纯净的活性铜原子直接裸露并相互剧烈摩擦嵌合，形成了一种在材料学上被称为“气密性冷焊”的完美连接态 。
2. 隔绝腐蚀与热力学稳定：由于所有的微观孔隙均被极度变形的金属填满，压接内部达到了近乎绝对的气密状态。无论是空气中的氧分子、侵入的潮气，还是致命的化学盐雾，均无法渗透进接触面内部，从而永久性地根绝了内部氧化与电化学腐蚀的可能 。由于整个过程在常温下进行，完全没有热量注入，因此导线金属绝不会发生退火软化，绝缘皮也完好无损，导线在端子后方依然保持着完美的柔韧应变能力 。

为了确保每一次压接都能完美复现上述物理过程，背后支撑的是极其庞大的材料成型与模具加工产业。用于制造精密压接端子和接插件的铝材或铜材，往往需要经历极其复杂的挤压成型工艺。实心的金属棒料需要首先在感应加热炉中预热至高温软化区间，随后被推入巨型液压挤压机的心脏。在 液压推进下，金属软体被迫挤过由高强度工具钢雕琢而成的复杂挤压模具，形成具有特定横截面的精密端子型材 。这些模具内部的流道设计、热力学分布以及对根部圆边界磨损深度的抗疲劳强化，直接决定了压接端子最终壁厚的微米级一致性 。

5.3 双重压接架构与极限破坏性验证标准

现代高质量的电机端子压接绝不仅仅是简单地将金属捏扁。高端工业体系普遍采用“双区压缩”力学架构：

• 前段导电区压紧：端子的前部翼片以特定的几何轨迹（如经典的“B”型压接或“F”型压接）深度卷入并死死咬住裸露的铜线束，实现上述的气密性极低电阻导通。
• 后段应力释放区压紧：端子的后部翼片以较缓和的力道环抱并压紧导线外围的柔性绝缘外皮。这构筑了一道坚固的物理缓冲坝，使得外部线缆传导来的任何剧烈拉扯力或弯折应力，都会被这一绝缘支撑区完全吸收，从而彻底保护了前方脆弱的金属导电核心不受任何机械扰动 。

在质量控制与验证环节，每一批次的压接参数都必须通过破坏性的极限拉力测试来验证其物理极限。在伺服拉力机上，随着拉力的逐渐攀升，标准规定，一个合格的压接接头在彻底崩坏前，必须能承受导线本体额定抗拉强度的 90% 到 95% 甚至更高。换言之，在面对毁灭性的物理拉扯时，应当是粗壮的铜导线本体最终被硬生生拉断，而压接端子内部的结合点必须纹丝不动 。根据相关测试规范要求，即便是极细的 24 AWG 信号线也必须承受至少 15 牛顿的拉拔力，而粗大的 10 AWG 及以上主电源端子，则必须能硬抗超过 400 牛顿以上的惊人拉扯而不发生任何位移脱落 。配合生产线上的实时压力监控系统与统计过程控制，基于冷挤压理论的机械压接技术以其无可辩驳的绝对可靠性、一致性以及全生命周期的免维护性，成为了大功率电机端子互连的唯一真理 。

以下为连接引出线的三大核心工艺的多维度科学比对表：

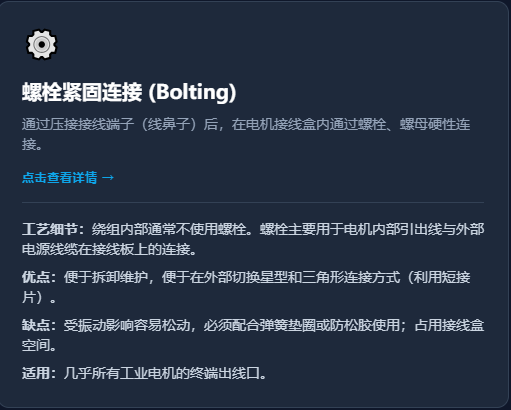

物理与环境测试维度	机械冷挤压压接	传统热锡焊	重型螺栓锁紧	性能影响与失效机理深度分析
机械抗振疲劳寿命	最优。绝缘支撑区吸收应力，导线保持柔性	极差。焊点边界形成刚性金属间化合物脆点	中等。易因低频共振导致防松垫圈失效，螺母反向旋转松动	在航空级及高性能赛车标准中，锡焊因无法承受持续的高频物理共振而被彻底拉黑，压接成为了保证生命安全的唯一强制标准 。
接触面微观气密性	绝对气密。塑性流动挤出氧气，形成冷焊结合	不气密。易产生内部微小助焊剂空洞及暗裂纹	非气密。表面微观粗糙度导致空气间隙长期存在	气密性是抵抗恶劣盐雾与水汽侵蚀的核心。冷压接使铜晶格直接接触，而螺栓连接的微观间隙是接触面氧化的温床，随着运行年限增加接触电阻必然缓慢攀升 。
热力学冲击影响	无。常温操作，无热应力，绝缘皮100%完好	高。高温引入热影响区，导致铜线退火及绝缘碳化	无。同样为常温操作	锡焊的热量极易顺着高导热的粗铜线倒流入电机内部，不仅削弱导线的抗拉屈服强度，更会对包裹的树脂或聚四氟乙烯产生致命的慢性热损耗 。
质量追溯与一致性验证	通过测量压接高度/宽度进行客观的 SPC 数据管控	高度依赖手工操作者经验，虚焊缺陷隐藏在内部	依赖扭矩扳手的准确性及螺纹的清洁度	现代压接模具带有唯一识别钢印，能够在压接瞬间将代码刻印在端子上实现终身追溯；

6.极限热防护、端部绝缘重构与高分子树脂浸渍系统工程

当电机的星型/三角形连接网络、并头套焊接以及引线压接全部实施完毕后，定子端部呈现出的是一个布满裸露导电金属、物理形状极不规则的三维几何体。这个区域不仅在空间上承受着定子槽口引出的最强电场梯度，更在电机运行时面临着剧烈的绕组发热与气流冲刷。如果不对这些连接节点进行彻底的绝缘重构与机械加固，所有完美的焊接与压接都将功亏一篑 。

6.1 焊接过程中的极限热传导隔离工程

事实上，绝缘保卫战在焊接引爆高温的那一刻就已经打响。在对并头套或大型引出线进行数百安培的中频感应焊接或高温钎焊时，热浪会顺着高导热率的紫铜导线，向几厘米外的定子槽口倒灌传导。如果任由这种热冲击蔓延，槽口内脆弱的聚酰亚胺薄膜或环氧树脂绝缘将被瞬间烤焦甚至彻底碳化，引发直接对地短路 。

为了斩断这条致命的传热链条，构筑了一套极度严密的热力学隔离系统：

1. 潜热蒸发水冷隔离带：在焊接点与定子槽口之间的导线绝缘层上，紧紧包裹一圈乃至多圈充分浸透纯水的优质石棉绳。水具有极其巨大的汽化潜热，当铜线传导来的热浪试图越过这条防线时，水分会被迅速煮沸并剧烈汽化吸热，凭借相变传热的物理定律，将这一物理截面的温度死死锁定在沸点附近，形成一道不可逾越的热力学叹息之墙，完美保护了后方的线圈绝缘体 。
2. 夹具热流体阻断：提供大电流的沉重金属焊钳同样是热量向外散失和二次短路的高危通道。必须在焊钳把手及触头外围密密麻麻地缠绕一至两层高性能耐高温玻璃丝带，并反复涂抹绝缘清漆。这不仅阻止了中频电流的旁路泄漏，更大大降低了热对流与热辐射的损耗，将宝贵的热能聚焦于焊点之上 。
3. 骤冷相变定格：当确认银钎料已经完美渗透并填满并头套的所有微观缝隙后，绝不可任其缓慢自然冷却。此时可立即开启特制的相变冷却水喷淋系统或涡流管冷风系统对红透的并头套进行强制急速降温。这种强制淬火不仅瞬间锁死了内部完美的结晶晶格，更在刹那间掐断了高温向铁心内部传导的源动力。只有当检测到所有并头套的温度已彻底回落至绝对安全的阈值之下，才能逐步拆除已变得焦黄干燥的石棉隔离绳 。

6.2 端部绝缘包扎与自动化张力控制网络

度过了致命的高温危险期，定子端部的裸露导体迎来了系统性的绝缘重构与机械包扎加固阶段 。

这一阶段的核心目标有三：

第一，重建导体间足以抵抗数千伏特击穿电压的绝缘屏障；

第二，确保端部导线在高速旋转气流中与机壳等其他金属部件保持绝对的安全电气间隙；

第三，将所有零散的线圈头部牢牢捆扎成一个不可动摇的刚性整体，以硬抗大电流交变时产生的剧烈电磁排斥力 。

常用的材料体系包括带有高粘合性与高耐热等级的无碱玻璃纤维带、云母带，以及能在受热后紧缩服帖的热收缩绝缘套管 。

在面对大批量、标准几何形态的重型定子生产时，完全依赖手工的半叠包缠绕已无法满足效率与一致性的要求，高度复杂的自动线圈包带机被广泛引入流水线。例如数控包带机，其核心机构采用了一个垂直旋转的伺服炮塔，并在对角位移点上精确布置的重载分度主轴。这种极其精密的机械架构设计，能够在主轴高速旋转时实现对绝缘胶带的完美物理追踪，并在起带与收尾环节通过自动擦拭手指完成毫无气泡的强力黏合。系统通过先进的电子张力单元，确保在成百上千次的缠绕中，每一层玻璃丝带施加在定子线圈上的拉力均保持绝对恒定 。这种毫厘不差的张力控制，彻底消灭了绝缘包覆层内可能存在的微观松弛或过度拉伸导致的介电常数突变，为电机的高压绝缘耐受力筑起了坚不可摧的第一道防线。

6.3 终极固化：真空压力浸漆（VPI）与热压成型高分子工程

尽管绝缘带紧密包扎提供了优异的机械隔离，但在微观尺度上，数以千计的扁铜线、绝缘纸层与玻璃丝带之间，依然不可避免地存在着海量肉眼无法察觉的微观空气缝隙。空气的导热系数极差，且极易吸收环境水分导致电场集中引发局部放电。为了将定子端部锻造为真正无懈可击的铁板一块，高分子树脂浸渍与固化工程成为了高端电机制造无可替代的终极手段 。

在这一系统工程中，电机制造厂普遍采用造价高昂的真空压力浸漆系统 。

操作流程的严谨度堪比航天级别：首先，完整定子总成连同包扎好的端部接头，被送入一个高压钢罐内。随后，巨型真空泵组启动，将罐内压力极其缓慢地抽取至近乎绝对真空的状态。在这种极端的负压抽吸下，潜伏在线圈深处、并头套微小孔隙以及层间绝缘纸内部的所有空气分子与残存的有害水分，被彻底无情地剥离并抽干排空 。

接着，工艺阀门开启，极低粘度的高级合成绝缘清漆或高性能改性环氧树脂液体涌入真空罐体，将整个定子完全淹没。由于内部原本处于绝对真空，树脂在强大毛细作用力引导下，开始向定子内部最微小、最隐蔽的毛细缝隙中疯狂渗透。随后，系统不仅停止抽气，反而向罐内反向注入高压惰性干燥气体，利用强大的正向物理压迫力，将高分子树脂死死地硬生生挤入那些哪怕是最顽固的绝缘带缝隙和金属焊接点的死角之中，确保整个定子绕组内部真正实现了百分之百的全方位树脂浸透填充 。

完成了浸渍洗礼的定子随即被送入精密的程序控温烘箱内。在精确控制的高温曲线烘焙下，环氧树脂液体内部开始发生剧烈的化学交联反应，最终彻底固化成一种兼具高机械强度、极低介电损耗以及优异热传导率的固态高分子复合材料 。这层树脂铠甲，不仅将定子铁心与散乱的线圈、连接头永久性地粘合为一个坚不可摧的整体，彻底断绝了任何导体在磁场力冲击下的微观位移与摩擦短路可能，更极大地增强了整机对极端潮气侵蚀、化学盐雾腐蚀的抵抗力。更为关键的是，固化后的树脂在金属与外部机壳之间搭建了无数条高效的导热高速公路，将导线内部产生的焦耳热以最快速度排散至定子外壳冷却系统，从热力学底层逻辑上极大地延长了高功率密度电机的生命周期极限 。

对于部分承受着极高旋转离心力与严苛电压等级的并头套绕线转子，甚至会在树脂处理后叠加一项极其硬核的“接地绝缘热压成型工艺” 。利用液压热压模具，在高温熔融状态下对转子端部绝缘实施极端的物理高压挤压。这种后处理工艺，能够将绝缘层内部因树脂收缩而产生的残余微气泡彻底挤出粉碎，从而从根本物理层面上消灭了局部放电（PD）的温床，保障了大型旋转设备数十年的无故障运行神话 。

7.综合结论与未来电驱工程前瞻

综合上述多学科交叉、全维度的系统性技术剖析，高功率密度电机定子成型绕组与粗导线的线头连接技术，绝不仅仅是一个简单的导线扭结问题，而是深刻融合了高压电磁拓扑规划、空间结构力学优化、微观冶金晶格演化热力学、冷挤压动力学以及大分子聚合物化学工程的最尖端工业结晶。

1. 电磁拓扑法则的绝对主导性：连接的电气起点必须从顶层电磁学规划出发。星型（Y）拓扑凭借其巧妙的线/相电压比降维打击能力，在构筑高压绝缘安全壁垒以及压制重载启动电流浪涌方面，建立了不可撼动的统治地位。而三角形（$\Delta$）闭合网状拓扑则以其强大的并联分流特性，彻底解放了系统的极限电流承载力，成为驱动现代高铁牵引电机和超跑级新能源汽车（EV）爆发出极致峰值功率和高转速性能的唯一核心引擎。
2. 三维物理封装架构的革命性飞跃：物理连接件的演化史就是一部人类对抗机械松动与电磁磨损的抗争史。而如今，伴随着新能源汽车对极限功率重量比的病态追求，集成化、塑料包封的定子立体多层汇流排系统，通过极其精妙的错层嵌道设计，以一片式压入或卡扣的降维安装模式，彻底终结了繁杂易错的端部手工布线时代，开启了定子装配全自动化的新纪元。
3. 微观界面连接的材料物理学终极审判：在热能与冶金的激烈交锋中，银钎焊工艺依靠相对温和的液态毛细深层渗透，在微观致密度、抗拉屈服强度以及毫微级别的接触微电阻控制上，对粗暴熔融的万度TIG氩弧焊完成了全方位的技术降维打击。而在面对拥有数百个微小扁线接头的发夹式前沿定子时，传统的宏观加热手段彻底失效，基于绿光吸收、配合高频动态微观摆动桥接技术的高能激光清洗与深熔穿透焊接，成为了主宰电驱未来的绝对王者。
