一、IIC库函数的配置

1、IIC.h

#ifndef _IIC_H
#define _IIC_H

#include "main.h"

#define us 8

#define IIC_SCL_H GPIO_SetBits(GPIOB,GPIO_Pin_6)
#define IIC_SCL_L GPIO_ResetBits(GPIOB,GPIO_Pin_6)

#define IIC_SDA_H GPIO_SetBits(GPIOB,GPIO_Pin_7)
#define IIC_SDA_L GPIO_ResetBits(GPIOB,GPIO_Pin_7)

#define IIC_SDA_IN (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_7))

void IIc_Init(void);
void IIc_Start(void);
void IIc_End(void);
void IIc_Send_Ack(u8 ack);
u8 IIc_Rec_Ack(void);
void IIc_Send_Byte(u8 data);
u8 IIc_Res_Byte(void);


#endif

2、IIC.c

#include "iic.h"

/*************************
函数名称：IIc_Init(void)
函数功能：IIc初始化配置函数 (IO 口模拟配置)
返回值：无
形参：无
作者：me
版本：1.0
	IIC_SCL --- PB6 --- 通用推挽输出
	IIC_SDA --- PB7 --- 通用开漏输出				AHB1
*************************/
void IIc_Init(void)
{
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);
  GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStruct.GPIO_Speed = GPIO_Fast_Speed;
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStruct.GPIO_OType = GPIO_OType_OD;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_7;
	GPIO_InitStruct.GPIO_Speed = GPIO_Fast_Speed;
	GPIO_Init(GPIOB,&GPIO_InitStruct);

	//空闲状态
	IIC_SCL_H;
	IIC_SDA_H;

}

/*************************
函数名称：IIc_Start(void)
函数功能：IIc起始信号函数
返回值：无
形参：无
作者：me
版本：1.0
	在时钟线为高电平的时候去拉低数据线
*************************/
void IIc_Start(void)
{
	IIC_SDA_H;
	Delay_Us(us);

	IIC_SCL_H;
	Delay_Us(us);

	IIC_SDA_L;
	Delay_Us(us);


}

/*************************
函数名称：IIc_End(void)
函数功能：IIc结束信号函数
返回值：无
形参：无
作者：me
版本：1.0
	在时钟线为高电平的时候去拉高数据线
*************************/
void IIc_End(void)
{
	IIC_SDA_L;
	Delay_Us(us);

	IIC_SCL_H;
	Delay_Us(us);

	IIC_SDA_H;
	Delay_Us(us);
}

/*************************
函数名称：IIc_Send_Ack(u8 ack)
函数功能：IIc发送应答/不应答信号函数
返回值：无
形参：u8 ack		0 发送应答 	1 发送不应答
作者：me
版本：1.0
*************************/
void IIc_Send_Ack(u8 ack)
{
	IIC_SCL_L;
	Delay_Us(us);
	if(ack == 1)
	{
		IIC_SDA_H;
	}
	else
	{
		IIC_SDA_L;
	}
	Delay_Us(us);

	IIC_SCL_H;
	Delay_Us(us);

	IIC_SCL_L;
	Delay_Us(us);
}

/*************************
函数名称：IIc_Rec_Ack(void)
函数功能：IIc接收应答/不应答信号函数
返回值：u8 ack		0 表示应答 	1 表示不应答
形参：无
作者：me
版本：1.0 				SCL推挽		SDA开漏
*************************/
u8 IIc_Rec_Ack(void)
{
	u8 ack;

	IIC_SDA_H;

	IIC_SCL_L;
	Delay_Us(us);
	IIC_SCL_H;
	Delay_Us(us);
	if(IIC_SDA_IN)
	{
		ack = 1;
	}
	else
	{
		ack = 0;
	}
	Delay_Us(us);


	IIC_SCL_L;
	Delay_Us(us);
	return ack;
}

/*************************
函数名称：IIc_Send_Byte(u8 data)
函数功能：IIc发送一个字节
返回值：无
形参：u8 data
作者：me
版本：1.0
*************************/
void IIc_Send_Byte(u8 data)
{
	for(u8 i=0;i<8;i++)
	{
		IIC_SCL_L;
		if(data & (0x80 >> i))
		{
			IIC_SDA_H;
		}
		else
		{
			IIC_SDA_L;
		}
		Delay_Us(us);
		IIC_SCL_H;
		Delay_Us(us);
	}

}

/*************************
函数名称：IIc_Res_Byte(void)
函数功能：IIc接收一个字节
返回值：u8
形参：无
作者：me
版本：1.0
		数据是从高位开始发
*************************/
u8 IIc_Res_Byte(void)
{
	u8 data;
	IIC_SDA_H;     // ? 释放SDA，让传感器能驱动总线
	for(u8 i=0;i<8;i++)
	{

		IIC_SCL_L;
		Delay_Us(us);
		IIC_SCL_H;
		Delay_Us(us);

		data <<= 1;
		if(IIC_SDA_IN)
		{
			data |= 1;
		}
	}

	return data;
}

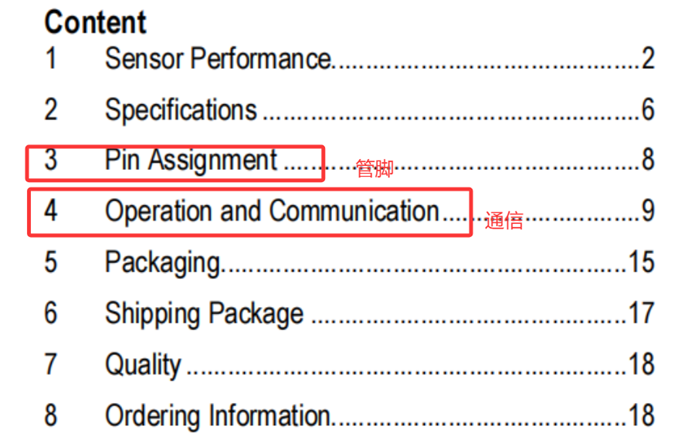

二、SHT31（温湿度传感器）

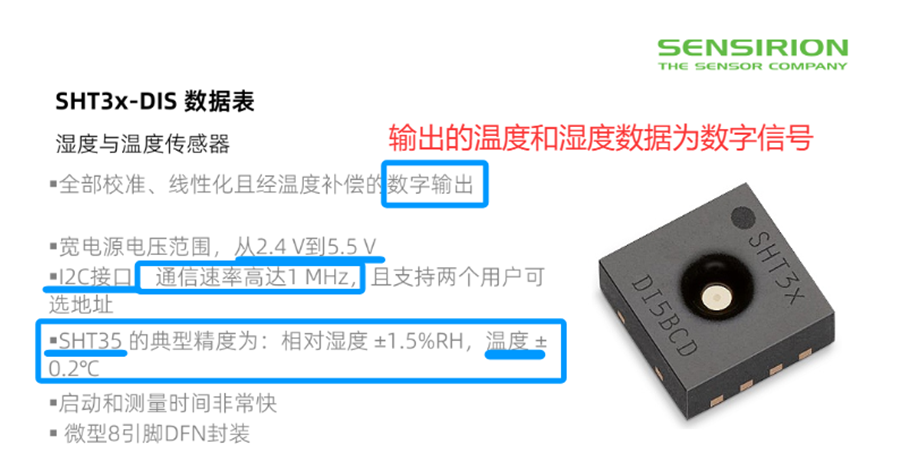

1、基本信息

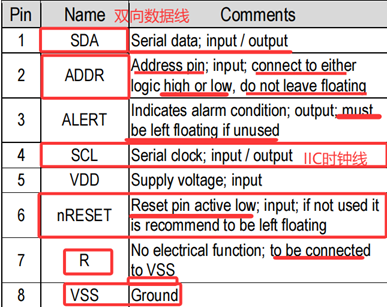

2、管脚说明

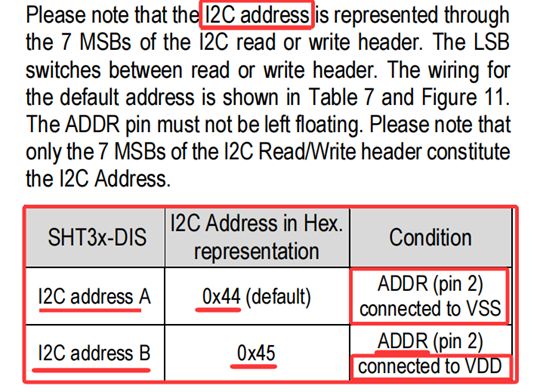

3、器件地址

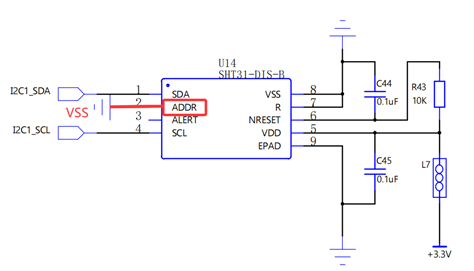

确认ADDR接地还是接电源    ---   原理图

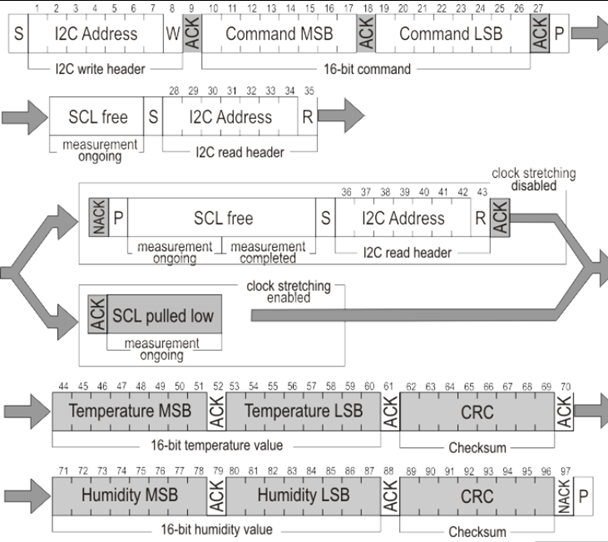

4、运行流程

1）起始信号

2）发送写方向地址，并接收应答

3）发送命令高8bit（0x2c）数据，并接收应答

4）发送命令低8bit(0x06)数据，并接收应答

5）停止信号

6）数据正在测量，delay_ms(x);

7）起始信号

8）发送读方向地址，并接收应答

9）读取温度高8bit数据，并发送应答

10）读取温度低8bit数据，并发送应答

11接收温度数据的8bitCRC校验数据，并发送应答

12）读取湿度高8bit，并发送应答

13）读取湿度低8bit，并发送应答

14）接收湿度数据的8bitCRC校验数据，并发送非应答

15）停止信号

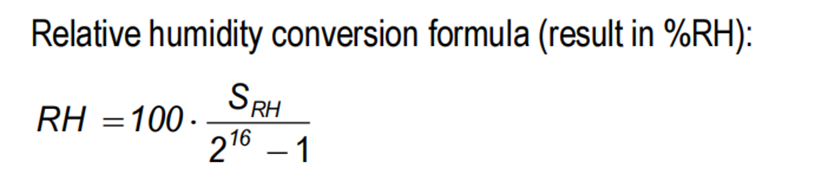

5、湿度转换公式

%RH:相对读湿度（相对湿度）

RH = 100 * SRH / (216 - 1)

SRH：读取出来高8bit湿度和低8bit湿度

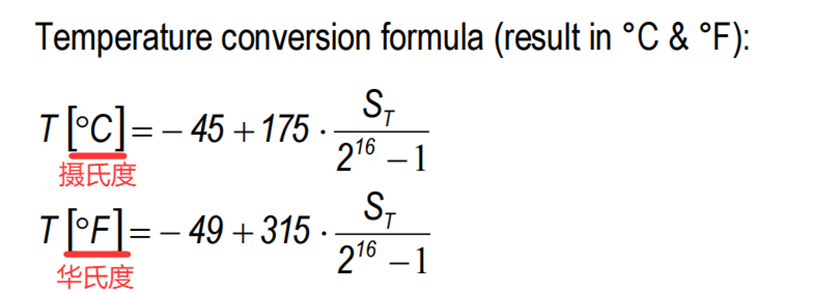

6、温度转换公式

T = -45 + 175 * ST / (216 - 1)

 ST = 读取出来高8bit温度和低8bit温度

7、代码

#include "tphmsensor.h"

u16 TH_Data = 0;
u16 RH_Data = 0;
/*************************
函数名称：tphm_Init(void)
函数功能：温湿度传感器初始化
返回值：无
形参：无
作者：me
版本：1.0
*************************/
void tphm_Init(void)
{
	u8 tp_mb,tp_lb,hm_mb,hm_lb;
	u16 tp_raw, hm_raw; // 用于存储组合后的原始数据

	IIc_Start();
	IIc_Send_Byte(0x44 << 1);
	IIc_Rec_Ack();

	IIc_Send_Byte(0x2c);
	IIc_Rec_Ack();
	IIc_Send_Byte(0x06);
	IIc_Rec_Ack();

	IIc_End();
	Delay_Ms(30);

	IIc_Start();
	IIc_Send_Byte((0x44 << 1) | 0x01);
	IIc_Rec_Ack();

	tp_mb = IIc_Res_Byte();
	IIc_Send_Ack(0);
	tp_lb = IIc_Res_Byte();
	IIc_Send_Ack(0);
	IIc_Res_Byte(); // 丢弃温度CRC
	IIc_Send_Ack(0);

	hm_mb = IIc_Res_Byte();
	IIc_Send_Ack(0);
	hm_lb = IIc_Res_Byte();
	IIc_Send_Ack(0);
	IIc_Res_Byte();
	IIc_Send_Ack(1);

	IIc_End();

	tp_raw = ((u16)tp_mb << 8) | tp_lb;
  hm_raw = ((u16)hm_mb << 8) | hm_lb;

	RH_Data = (u32)100 * hm_raw / 65535;
	TH_Data = (u32)175 * tp_raw / 65535 - 45;
}

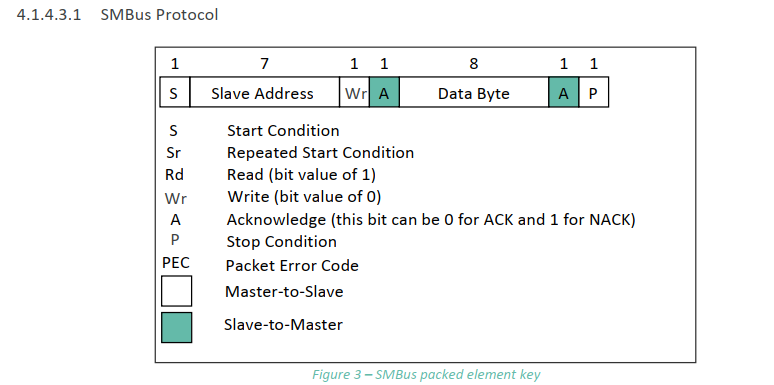

三、MLX90614（红外温度传感器）

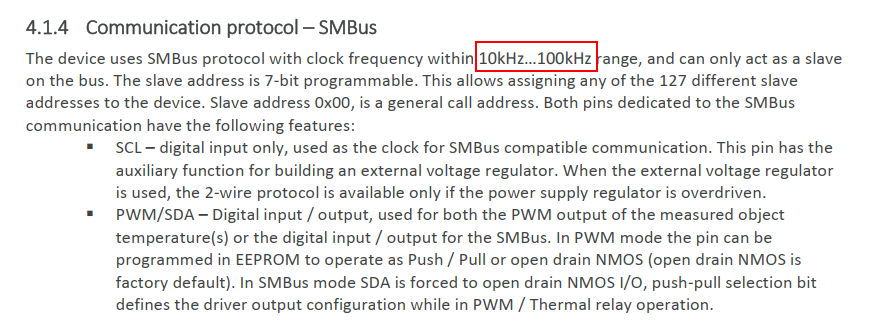

1、时钟频率支持10khz-100khz（IIC中的延时需要改为 5us ）

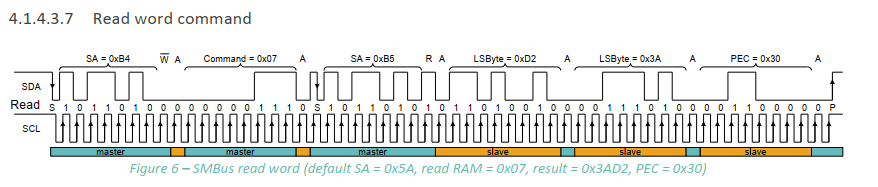

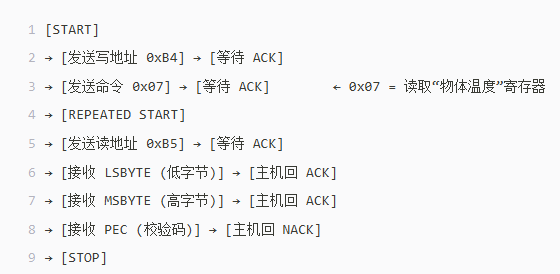

2、读取温度的流程

3、代码

#include "infrared_tp.h"

/*************************
函数名称：infrared_tp(void)
函数功能：红外温度传感器MLX90614
返回值：无
形参：无
作者：me
版本：1.0
*************************/
float infrared_tp(void)
{
	u8 lb,mb;
	float temp = 0;
	u16 data = 0;


	IIc_Start();

	IIc_Send_Byte(0xB4);
	IIc_Rec_Ack();

	IIc_Send_Byte(0x07);
	IIc_Rec_Ack();

	IIc_Start();

	IIc_Send_Byte(0xB5);
	IIc_Rec_Ack();

	lb = IIc_Res_Byte();
	IIc_Send_Ack(0);

	mb = IIc_Res_Byte();
	IIc_Send_Ack(1);

	IIc_Res_Byte();
	IIc_Send_Ack(0);

	IIc_End();

	data = (mb << 8) | lb;

	temp = (data * 0.02f) - 273.15f;

	return temp;
}
