中断

• 处理器因为某些事件而改变了当前的处理流程，转而执行相关的异常处理流程
• 几乎所有现代处理器都支持异常和中断
• 发生中断时执行的软件代码称为中断处理程序（ISR）

异常

• 对于ARM术语，中断是异常的一种
• 异常包括
  • 外设中断：IRQs，其他硬件事件信号，比如 复位
  • 执行中的错误：总线错误，内存错误
  • 软件产生的事件：如 SVC命令
  • 为支持操作系统而使用的异常：如 切换任务/线程

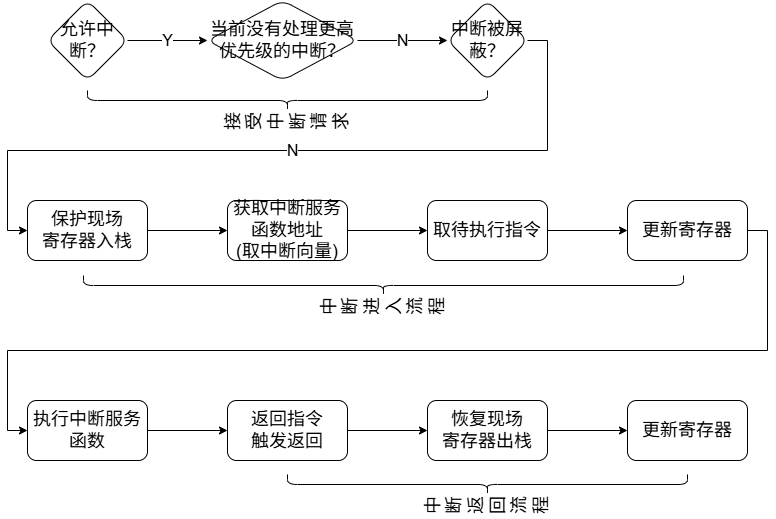

处理异常/中断的方法

• 中断被触发后，响应需要排队（如果正在响应一个中断，新被触发的中断只有优先级更高，才能立刻得到响应）
• 中断需要检查是否被屏蔽（有寄存器控制中断是否被屏蔽）
• 进入中断处理程序前需要保护现场（硬件自动完成）
  • 保护现场的范围——AAPCS（ARM Architecture Procedure Call Standard 即 ARM架构下的过程调用标准规范），R0–R3, R12, LR(R14), xPSR，下一条需要执行的指令地址需要压栈
  • 如果使能了 FPU，那么额外的S0–S15 和 FPSCR 需要压栈
  • 如果中断处理程序中使用了其他的寄存器，由软件进行压栈，并在退出前由软件负责出栈，上述操作由一般由编译器自动处理
• 中断处理完成后，需要触发返回
  • 处理过程结束时，将会利用执行特殊值(EXC_RETURN)来触发异常返回机制，该值保存在LR寄存器中
  • 处理器还会检查当前是否还有其他异常要处理。如果没有，处理器就会恢复之前存储在栈空间中的寄存器值，并继续执行中断前的程序

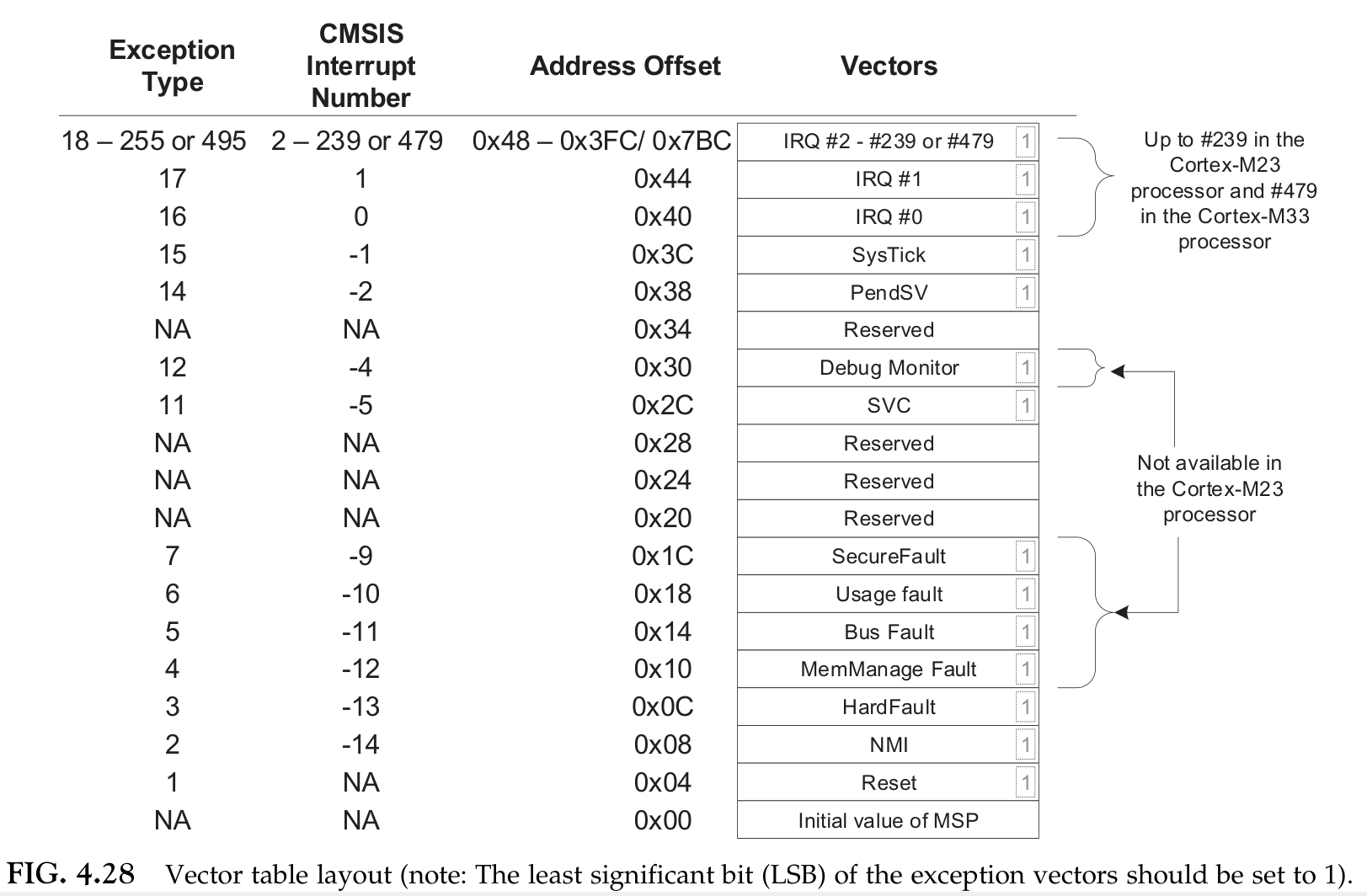

中断向量表

• 想要快速确认中断处理程序的入口地址，处理器用查表方法解决——中断向量表

• 任何异常处理程序首地址存放位置：
  • 对于Cortex-M0/M0+/M1/M3/M4 内核，复位后，中断向量表位于 0x0
  • 对于Cortex-M23/M33 内核，复位后，中断向量表位于0x0 + VTOR
  • 每个异常/中断的处理程序入口地址，相对于向量表起始地址的偏移地址是：Exception type × 4
  • 举例说明：Reset 的Exception type = 1，异常处理程序的入口地址存放位置：
    • 当VTOR为0时，为 0x0000 0004
  • 举例说明：SysTick(嘀嗒时钟)的Exception type = 15，异常处理程序的入口地址存放位置：
    • 当VTOR位0时，为 15 * 4 = 0x0000 003C
• 向量表复位后的初始地址
  • 对于Cortex M0/M0+/M3/M4，在地址0
  • 对于Cortex M23/M33 在 Vector Table Offset Register (VTOR) 指定的地址
• 地址 0x0000 0000 存放的是MSP的初始地址
• 向量表中的异常处理程序地址的最低位(LSB)必须都是1，以向处理器表明处于Thumb状态

• Thumb 是Cortex M核的指令集，在早期的ARM处理器架构中，曾出现过32位 ARM 指令集（每条指令都是32位长度），相对应的，运行ARM指令集的状态，也被称为ARM状态
• 后来，为了提高程序存储器空间使用率，出现了16位 Thumb指令集（每条指令都是16位长度），相应的，运行Thumb指令集的状态，就被称为Thumb状态
• 使用Thumb指令集的代码其入口地址的最低位要求必须是1，以指示处理器按Thumb在相应的指令集状态
• 到 ARM V7版本，出现了 Thumb2指令集，是对Thumb指令集的扩展和优化
• 因为ARM V7 和 ARM V8版本仅仅有Thumb指令集，如果地址最低位不是1，会引起UsageFault(用法错误)

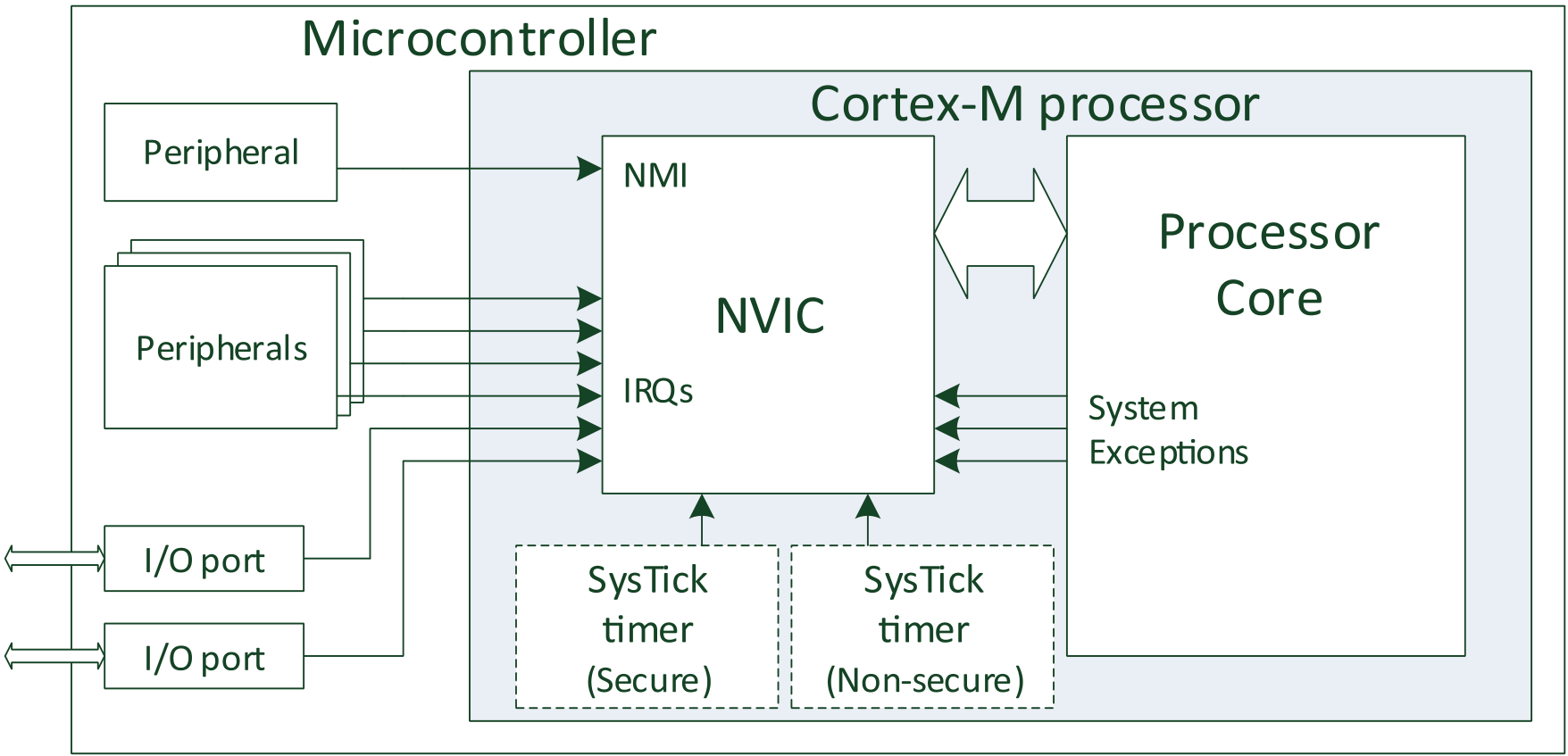

NVIC控制器

• Nested Vectored Interrupt Controller 可嵌套向量中断控制器，是Cortex M核的一部分

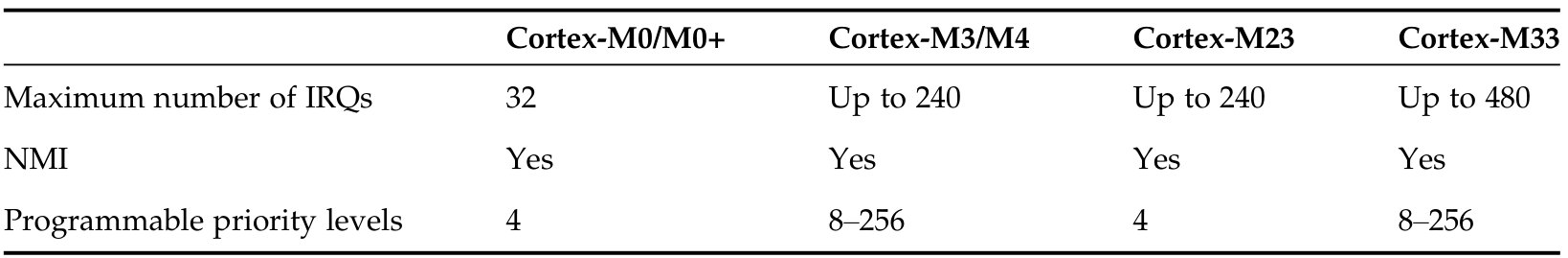

• 不同Cortex M核的差异

灵活的异常管理/中断管理

• 支持脉冲模式的中断触发——脉冲至少维持1个时钟周期
• 支持电平模式的中断触发——高电平触发（处理器厂家可以使用逻辑电路将低电平触发的变成高电平）

可嵌套控制

• 优先级高的中断可打断优先级低的中断，获得处理器处理
• 优先级分为抢占优先级和子优先级，优先级数越小，优先级越高
• 除了Reset 、NMI、HardFault 等几个系统异常优先级固定，其余的，都可编程

• 触发但因有同级或更高优先级的异常/中断正在处理，刚触发的中断会进入挂起状态，直到优先级更高的所有中断处理完毕

向量异常/中断入口

• 中断向量表使得获取入口地址的响应时间更短，更一致

中断屏蔽

• 可通过 PRIMASK、FAULTMASK（Cortex M4/M33具备）、BASEPRI （Cortex M4/M33具备）对异常/中断进行屏蔽，阻止响应

中断优先级

抢占优先级与子优先级

• 抢占优先级高（优先级编号小）的异常/中断可以打断抢占优先级低的异常/中断获得处理器控制权
• 抢占优先级相同的异常/中断同时被触发时，子优先级高（优先级编号小）的异常/中断先被响应
• 抢占优先级和子优先级都相同的异常/中断同时触发，Exception type小的先被响应

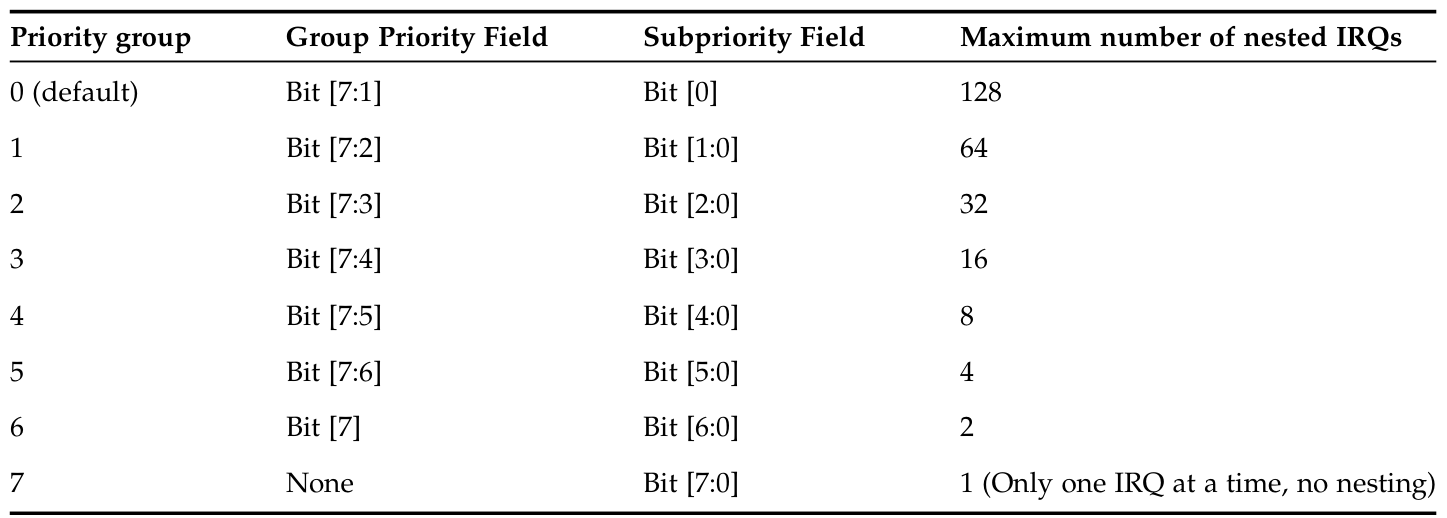

优先级分组

• ArmV8-M 使用了8bit作为一个异常/中断的优先级配置寄存器
• 抢占优先级最多占用7bit，子优先级至少占1bit

Cortex M 核MCU的优先级策略

Cortex M核的优先级定义

• 芯片生产厂家可以自行定义优先级配置寄存器位数，最小1bit，最大 8bit
• 当不足8bit时，低位被舍去，这样是为了增加移植的兼容性

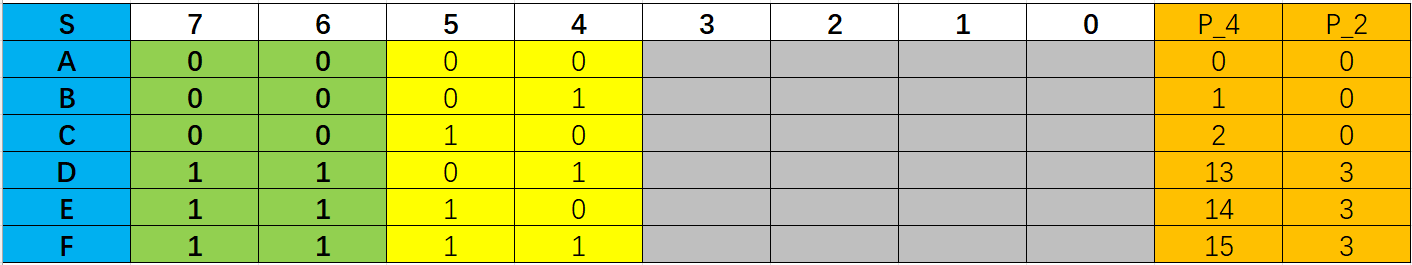

• 舍去低位：

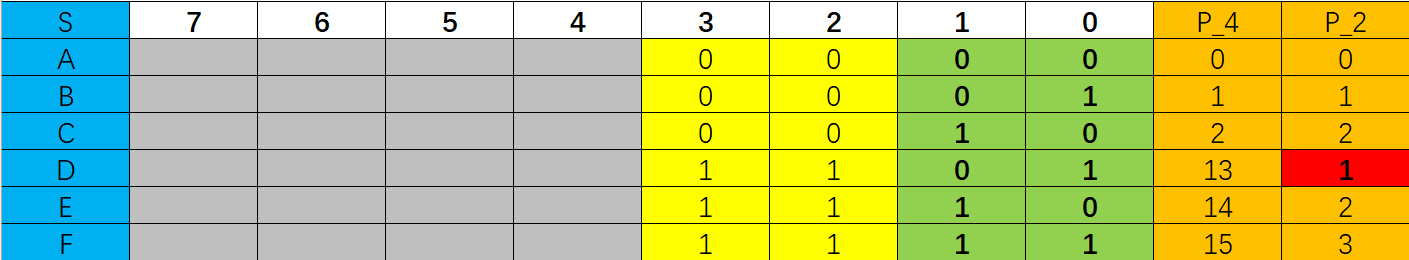

• 舍去高位：

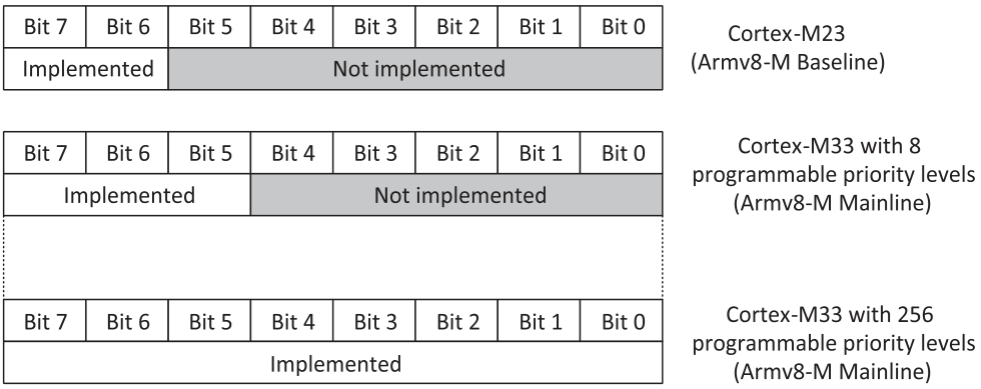

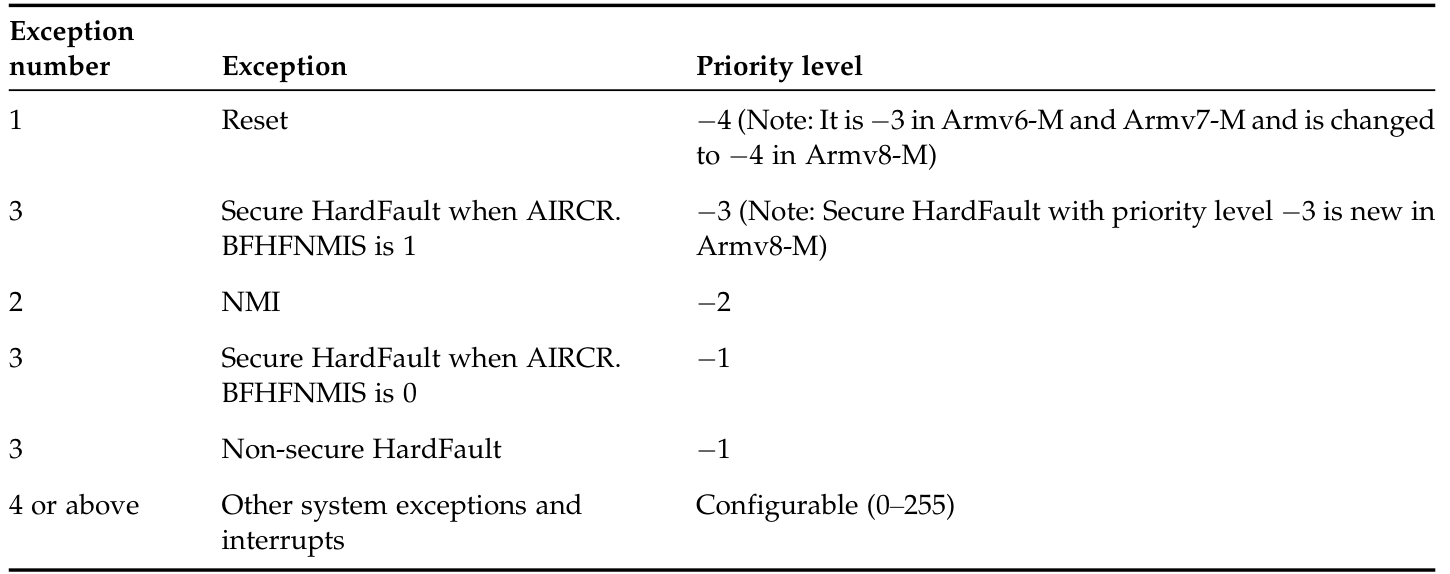

Cortex M23/M33的优先级
