一、DB9 引脚介绍

        计算机和网络通信领域，DB9 接口是一种常用的串行通信接口标准，特别是在早期计算机和外设通信中广泛使用。DB9 接口的全名是 "D-Subminiature 9-pin"，指的是一个 9 针的 D 型连接器。这个接口主要用于连接诸如打印机、调制解调器（Modem）、串行终端等设备。如下图

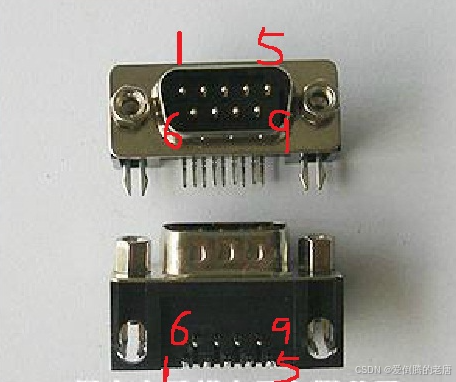

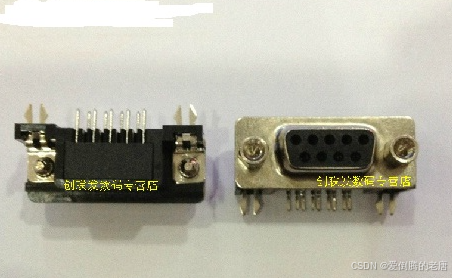

开发板上的封装如下图：



各引脚的定义：

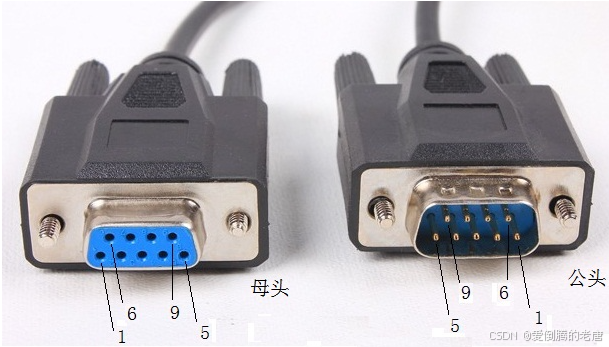

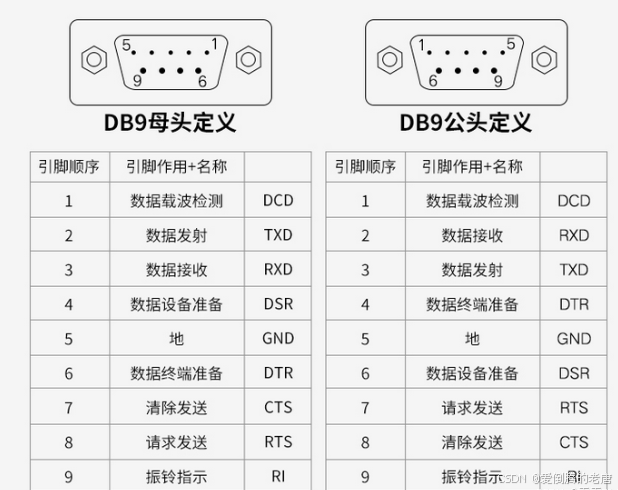

DB9 母头引脚说明

引脚序号	英文缩写	全称	说明
1	Gnd	Signal Ground	信号地，通常也是地线
2	Rx	Received Data	用于接收数据
3	Tx	Transmitted Data	用于发送数据
4	RTS	Request to Send	用于控制发送方
5	CTS	Clear to Send	用于确认发送方可以发送数据
6	DTR	Data Terminal Ready	用于通知设备准备好进行数据传输
7	Gnd	Signal Ground	信号地，通常也是地线
8	CD	Carrier Detect	用于检测载波信号
9	RI	Ring Indicator	用于指示有来电

二、DB9 互连方式

        DB9 常用的通信协议有 RS485 与 RS232，不同的用途接线方式也不同。但用的最多就是 Rx、Tx 与 GND 这三根线。

2.1、RS232 通信

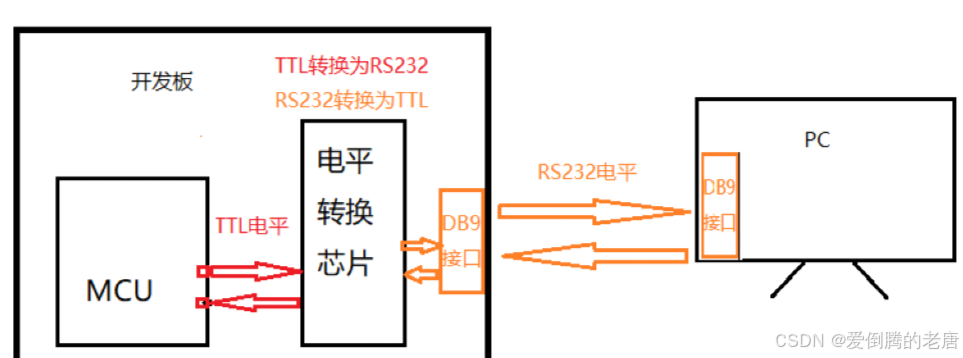

1）硬件原理图

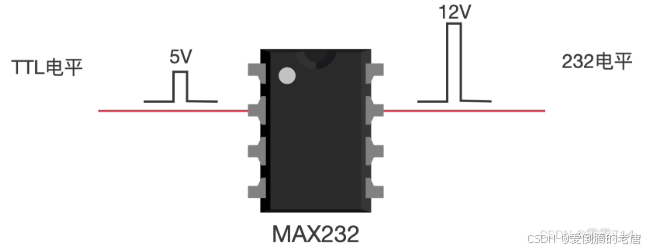

        RS232 的通信方式是全双工异步串行通信，并且通常用于单端一对一通信（一主一从，单对单），与 PC 端通信需要使用 MAX232 将 TTL 电平转换为 232 电平。类似于 CH340C 将 USB 电平转换为 TTL 电平。

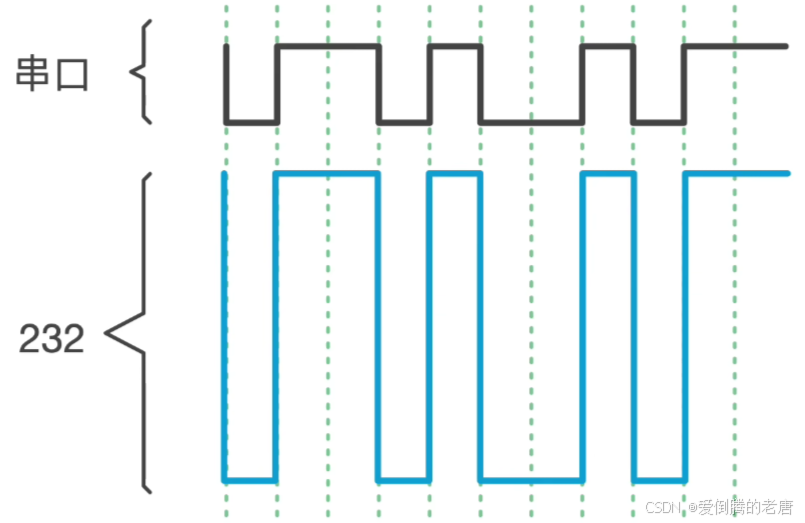

2） TTL 电平和 RS232 电平之间的关系



	TTL	RS232 (12V)
逻辑1	2.4V ~ 5V	-15V ~ -3V
逻辑0	0V ~ 0.4V	+3V ~ 15V

3) 串口传输距离

        一般串口传输距离为 1m，RS232最大距离为 15m。

2.2、RS485

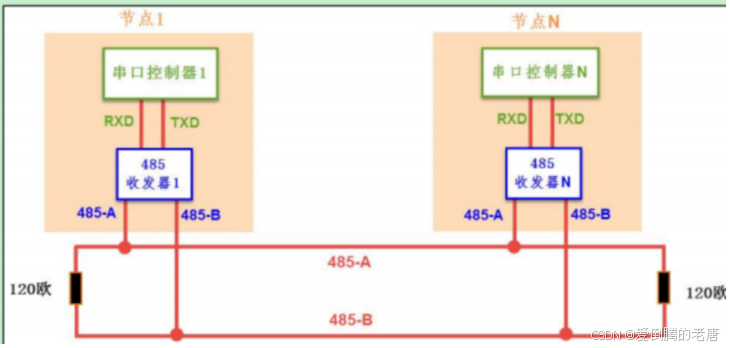

1）硬件原理

2）通信方式

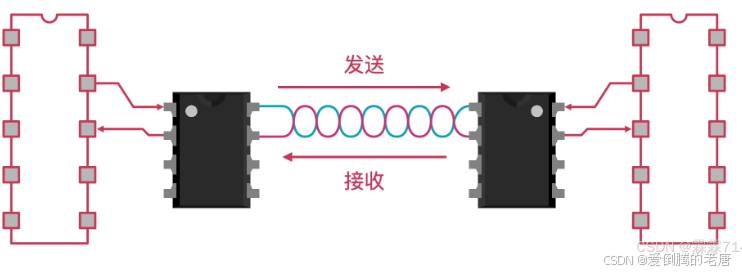

        RS485 的通信方式是半双工异步串行通信，并且 RS485 用于一对多（一主多从）通信。485芯片是一种将 TTL 电平转换成 485 电平的芯片，道理与 MAX232 芯片一样。但是 RS485 通信采用差分信号传输，通常情况下只需要两根信号线(不需要地线)就可以进行正常的通信。

3）RS485 电平

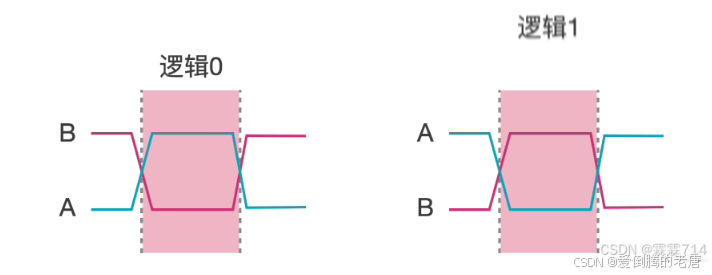

注意：RS485 的电平指的是 485-A 和 485-B 两根传输线之间电压差而不是传输线上的电压。两线压差为 -2～-6V 表示 0，两线压差为 +2～+6V 表示1。在差分信号中，逻辑 0（A>B）和逻辑1(A<B) 是用两根信号线（A+和B-）的电压差来表示。抗干扰能力强。传输距离小于 1200m。

2.3、RS232 与 RS485 的区别

①传输方式：RS232 采用的是非差分(同差分信号)进行传输的，而 RS485 采用的是差分(差分信号)进行传输的，所以 RS485 抗干扰能力更强。

②传输距离：RS232 适合本地设备的通信，传输距离短，一般在 15 米以内；而 RS485传输距离更远，从几十米到上千米都行。

③传输单位：RS232 通常用于单端一对一通信（一主一从）；RS485 用于一对多（一主多从）通信，因此 RS485 接入单位（设备）更多。

④传输速率：RS232 的最大传输速为 2M，而 RS485 的最大传输速率可以达到 50M。

⑤电平逻辑：RS232的 电平逻辑是由电压正负来决定的，而 RS485 的电平逻辑是由两线之间的电压差所决定的。
