背景回顾

• 芯片：STM32F407ZET6

• 需求：每30秒用 HC-SR04 测距，通过蓝牙（BLE-CC41-A，串口3）发送数据，其余时间休眠

• 问题：代码加入休眠后，MCU 进入停止模式 → SWD调试接口关闭 → Keil/J-Link 无法下载

• 现象：Failed to connect、InitTarget() returned with error code -1

🔍 第一阶段：发现问题

1. 症状确认

• 程序能正常运行（蓝牙发数据），但再次下载时报错

• J-Link 无法连接目标

• 按住复位键点下载也无效

2. 原因分析

• STM32 进入 Stop 模式 后，默认关闭 SWD 调试接口

• 调试器无法在芯片休眠时连接

• 相当于“自己把自己锁死了”

🛠️ 第二阶段：尝试软件救活

1. Keil 设置调整（失败）

• 修改 Debug 设置：

  • Connect: under Reset

  • Reset: HW RESET

• 按住复位键点下载 → 依然失败

2. J-Flash 尝试（V4.12 太老，失败）

• 旧版 J-Flash 不支持 STM32F407（无 Cortex-M4）

• 升级到最新 J-Flash V7.x / V9.x

3. J-Flash 设置“Connect under reset”（部分成功）

• 新版 J-Flash 里，这个选项藏在：

  • Options → Project Settings → MCU → Init. steps

  • 添加一条 Reset 动作，Type=0，Delay=100ms

• 效果：有时能连上，但不稳定

⚡ 第三阶段：物理硬件救活（最终成功）

✅ 方法1：复位大法（临时有效）

• 用杜邦线短接 GND 和 NRST

• 在短接瞬间点击 J-Flash Connect

• 连接成功后立刻擦除

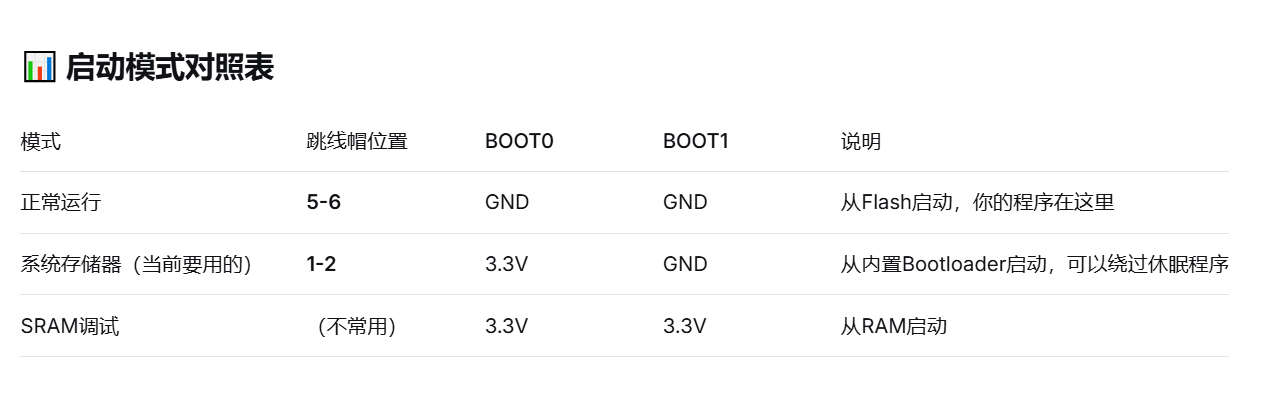

✅ 方法2：BOOT0 强拉模式（100%成功，推荐）

操作步骤（基于你的板子）：

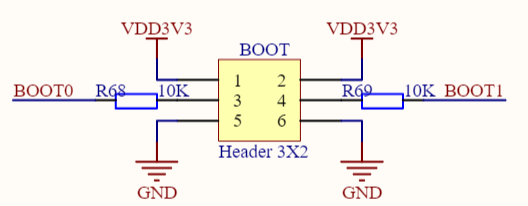

1. 找到 BOOT 排针（3x2 布局）

   text

   1   2   ← BOOT0 相关
   3   4   ← BOOT1 相关
   5   6   ← GND/VDD

2. BOOT0 接 3.3V

   • 用跳线帽短接 1-2（BOOT0 → VDD3V3）

3. BOOT1 保持 GND（你板上有 R69 下拉电阻，不用动）

4. 重新上电

   • 芯片从系统存储器（Bootloader）启动

   • 不会运行休眠程序

   • SWD 接口恢复

1. 用 Keil 直接下载新程序

2. 下载成功后断电，跳线帽换回 5-6（BOOT0 → GND）

3. 重新上电，程序正常运行
