告别复杂理论,实战派调试技巧来了!

各位工程师朋友,在调试发射芯片功率时,您是否也曾感到困惑?

  • 面对一堆外围元器件,不知从何下手?

  • 不清楚每个元件对功率的具体影响?

  • 理论计算复杂,实际调试效果却不理想?

本期,我们以振浩微Vi8855BC为例,揭秘一种更加简单、直接、有效的功率调试方法。

01理论基石:E类放大器的特殊性



在深入“捷径”之前,我们必须先理解问题的核心。

Vi8855BC内置的是E类功率放大器(PA)。与传统放大器不同,E类PA工作于开关状态,理论上效率可达100%。它就像一个高速开关,要么完全导通(对地短路),要么完全关断(对地开路)。

那么,它的输出阻抗该如何计算?

这正是困扰许多工程师的难点。实际上,E类PA的输出阻抗可以看作是漏极电感作为开关的MOS管等效阻抗的并联。

关键点来了:
这个MOS的阻抗是FC分之一,F是发射频率,C是这个MOS漏极和源极之间的寄生电容。这个电容的直大概是2PF,就是说这个MOS管的等效电阻大概是1K这样在调试的时候我们就可以用一个接地的1K电阻把发射芯片替换掉,以Vi8855BC为例,其寄生电容C约为2pF,在433MHz频率下计算,等效阻抗大约为 1kΩ

这意味着什么?
在调试时,我们可以用一个接地的1kΩ电阻来等效替代发射芯片,进行阻抗匹配网络的初步设计和仿真。这个方法源自一篇严谨的美国博士论文,为我们的“盲调”提供了坚实的理论背书。

(以上内容是为了证明我们的理论功底很扎实,但实际调试中,我们并不用它!)

02

实战“盲调”法:聚焦关键,逐个击破



理论很复杂,但调试可以很简单。我们的核心思路是:固定大多数元件,集中精力调整最关键的一个。

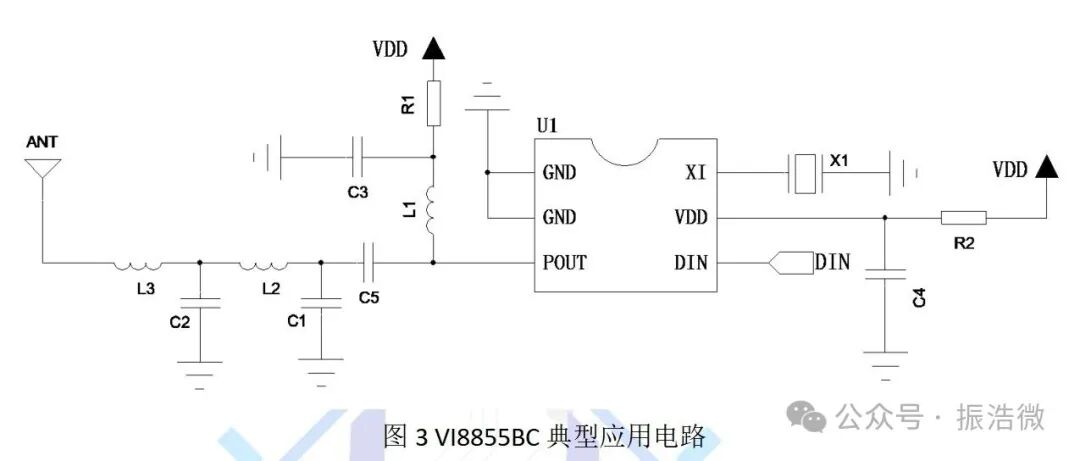

请先看Vi8855BC的典型应用原理图:


  1. 固定不动组:

    • L1(馈电电感): 使用200nH左右即可,对发射功率基本无影响,固定住,不用调。

    • C5(隔直电容): 使用100pF,起到直流隔离作用,固定不动

    • C1, C2, L3(匹配网络): 在大部分情况下不需要。初次调试时,保持 C1、C2 不贴(NC), L3 贴0欧姆电阻(直连)。

  2. 核心调试元件:L2
    经过上述固定,整个匹配网络中,只剩下 L2 是唯一的变量。我们的调试工作就变得异常简单和聚焦:
    改变L2的电感值,同时在频谱仪上观察输出功率的峰值。

调试步骤:

  1. 准备一系列不同感值的L2电感(例如:33nH, 39nH, 47nH, 56nH, 68nH等)。

  2. 依次焊接上板。

  3. 每次上电,在频谱仪上记录该电感值对应的输出功率。

  4. 对比所有数据,选择使输出功率最大的那个L2电感值

03 方法优势



这种“盲调”方法虽然看似“笨”,却非常高效实用:

  • 化繁为简: 将多变量的复杂匹配问题,简化为单变量优化问题。

  • 目标明确: 所有操作都直接服务于最终目标——最大输出功率,避免了理论计算与实际的偏差。

  • 快速验证: 能在最短时间内,通过有限的几次尝试,找到当前PCB和天线条件下的最优解。

总结



总结一下Vi8855BC的功率调试流程:
固定L1、C5 → C1/C2 NC、L3贴0Ω → 扫描不同值的L2 → 在频谱仪上选取功率峰值点 → 调试完成!

希望这种“简单粗暴”的调试方法能帮助您快速搞定发射功率问题,提升研发效率。如果您有更好的调试心得,欢迎在评论区与我们交流!
