基于51单片机的密码锁门禁系统仿真设计与实现：6位密码，初始密码设定，按键提示与隐藏显示功能...

yknocrwdJTk

423人浏览 · 2026-03-11 14:45:00

yknocrwdJTk · 2026-03-11 14:45:00 发布

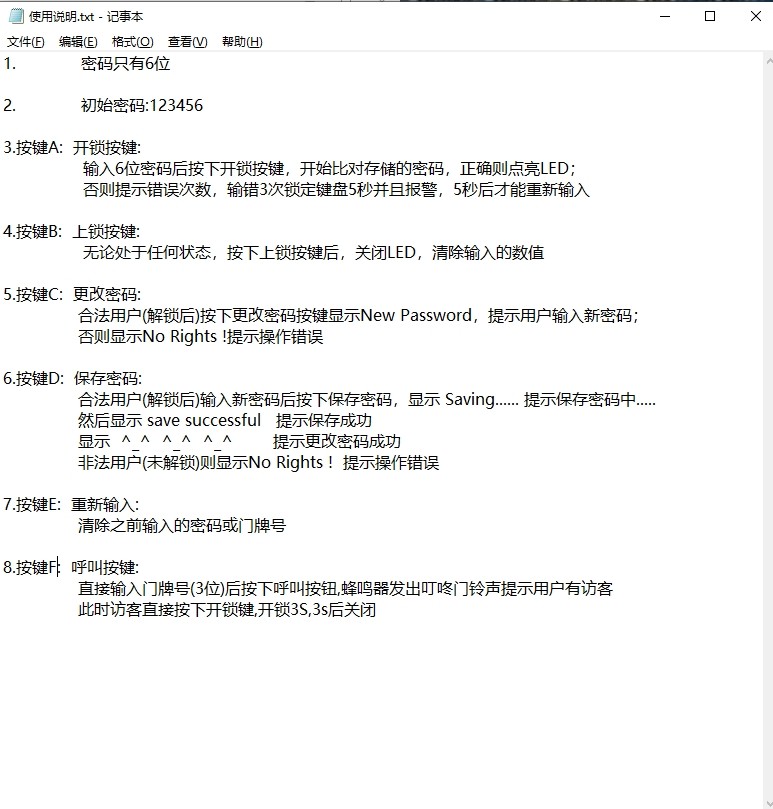

基于51单片机的密码锁/门禁系统仿真设计实现功能： 1、密码6位，初始密码123456 2、按下按键，带有“滴”按键提示音 3、输入密码后，密码由“数字”变为“＊”号 4、其余功能见下图“使用说明.txt” 包含仿真+源码仿真软件：Proteus8.9 编程软件：Keil5 编程语言：C语言

大家好，今天我来和大家分享一个基于51单片机的密码锁/门禁系统的设计与仿真。这个项目看起来有点复杂，但其实拆分下来还是挺简单的，而且非常有趣。让我带着大家一起看看，从硬件到软件，再到仿真，整个过程是怎么完成的。

一、总体设计思路

密码锁/门禁系统的核心功能就是通过输入密码来控制门锁的开启。简单来说，它需要一个输入设备（比如按键）、一个显示设备（比如LCD显示屏）和一个执行机构（比如继电器）。单片机作为“大脑”，负责接收按键输入、处理密码、显示信息，以及控制继电器的开闭。

这个系统的主要功能如下：

6位密码：初始密码是123456，用户可以输入6位数字。
按键提示音：每次按下按键时，蜂鸣器会发出“滴”的一声，提示按键有效。
密码显示：输入密码时，显示屏上会显示“＊”号，而不是实际的数字，这样可以保护密码不被他人窥视。
其他功能：比如密码错误提示、开锁成功提示等。

二、硬件设计

硬件部分主要包括以下几个部分：

单片机：这里我们使用的是经典的STC89C52单片机，它成本低、功能强大，非常适合这种小项目。
按键：使用4×4的矩阵按键，可以输入0-9的数字。
LCD显示屏：用于显示密码输入状态和提示信息。
蜂鸣器：用于按键提示音和操作反馈。
继电器：用于控制门锁的开闭。

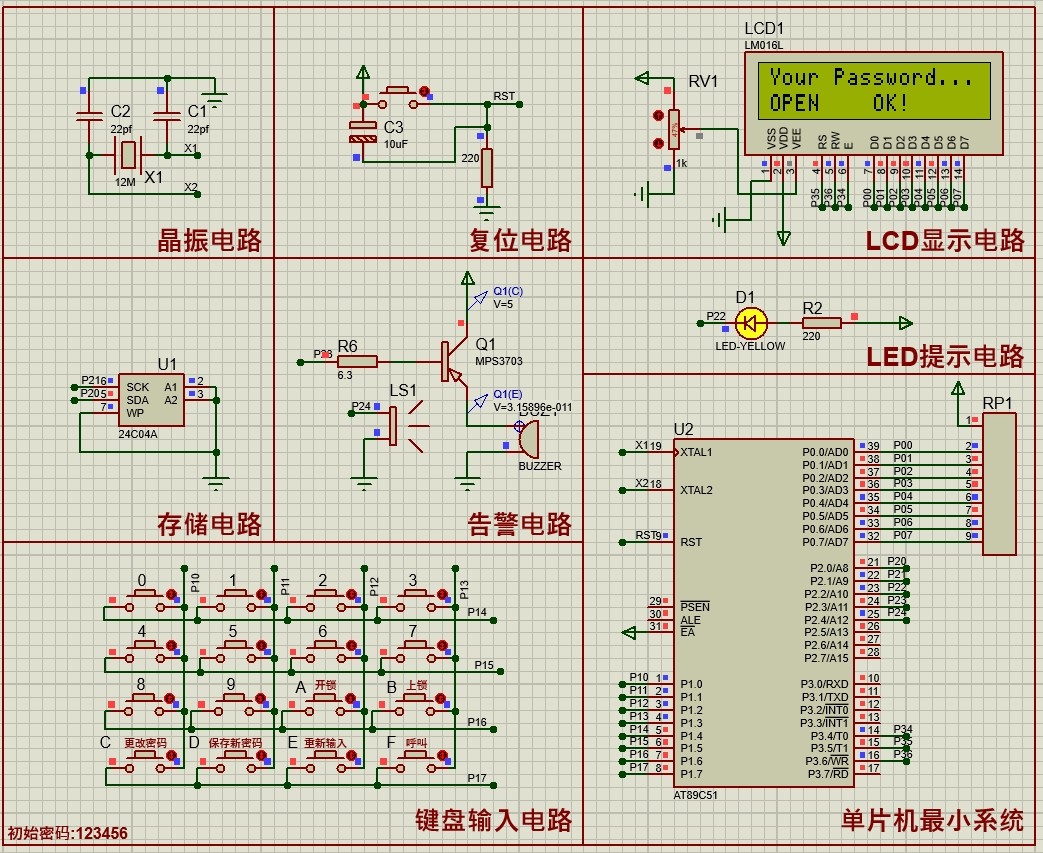

硬件连接图大概是这样的（这里省略具体的电路图，但大致思路是这样的：按键连接到单片机的I/O口，LCD显示屏通过并口与单片机连接，蜂鸣器和继电器也通过I/O口控制）。

三、软件设计

软件部分主要分为以下几个模块：

主函数（main.c）：初始化硬件设备，进入密码输入循环。
按键检测模块：检测按键输入，并将输入的数字存储到密码缓冲区。
密码处理模块：将输入的密码与预设密码进行比较，判断是否匹配。
显示模块：在LCD上显示“＊”号，而不是实际的数字。
开锁逻辑模块：密码正确时，控制继电器打开门锁。

1. 主函数

#include <reg52.h>
#include "LCD.h"
#include "Key.h"

char password[6] = {1,2,3,4,5,6};  // 初始密码
char input[6] = {0};               // 输入缓冲区
int count = 0;                     // 输入计数

void main() {
    LCD_Init();    // 初始化LCD
    LCD_ShowString(0, 0, "Password Lock");
    while(1) {
        if (GetKey() != -1) {       // 检测按键
            Beep(100);              // 发出按键提示音
            input[count++] = GetKey();
            LCD_ShowChar(0, count, '*');  // 显示＊号
            if (count == 6) {       // 输入完成
                CheckPassword();
                count = 0;          // 重置计数
            }
        }
    }
}

代码分析：主函数主要负责初始化硬件设备，然后进入一个死循环，不断检测按键输入。每次检测到按键后，会调用Beep()函数发出提示音，并将输入的数字存储到input数组中。同时，在LCD上显示一个“＊”号，表示输入了一个字符。当输入6个字符后，调用CheckPassword()函数进行密码验证。

2. 按键检测模块

#include <reg52.h>

unsigned char KeyCode;  // 按键码

unsigned char GetKey() {
    unsigned char i, j, key = 0xFF;
    unsigned char KeyTable[4][4] = {
        {0x00, 0x01, 0x02, 0x03},  // 1,2,3,A
        {0x04, 0x05, 0x06, 0x07},  // 4,5,6,B
        {0x08, 0x09, 0x0A, 0x0B},  // 7,8,9,C
        {0x0C, 0x0D, 0x0E, 0x0F}   // *,0,#,D
    };
    for (i = 0; i < 4; i++) {
        P0 = 0xFF & ~(1 << i);
        for (j = 0; j < 4; j++) {
            if ((P0 & (1 << j)) == 0) {
                while (!(P0 & (1 << j))); // 等待按键释放
                key = KeyTable[i][j];
                return key;
            }
        }
    }
    return 0xFF;
}

代码分析：这个模块用于检测按键输入。通过扫描4×4的矩阵按键，判断哪个按键被按下，并返回对应的按键码。这里需要注意的是，按键检测需要处理按键抖动问题，所以我们在检测到按键按下后，会等待按键释放后再返回按键码。

3. 密码处理模块

void CheckPassword() {
    int i;
    for (i = 0; i < 6; i++) {
        if (input[i] != password[i]) {
            LCD_ShowString(0, 0, "Password Error");
            Beep(500);  // 密码错误提示音
            Delay(2000); // 延时2秒
            LCD_Clear(); // 清屏
            return;
        }
    }
    LCD_ShowString(0, 0, "Unlock Success");
    Beep(1000);  // 开锁提示音
    ControlRelay(1); // 控制继电器打开
    Delay(2000); // 延时2秒
    ControlRelay(0); // 继电器复位
    LCD_Clear(); // 清屏
}

代码分析：这个模块用于验证输入的密码是否正确。如果密码正确，会在LCD上显示“Unlock Success”，并控制继电器打开门锁。如果密码错误，则显示“Password Error”，并发出提示音。

4. 显示模块

#include <reg52.h>
#include <intrins.h>

#define LCD_PORT P2  // LCD连接到P2口

void LCD_Init() {
    LCD_PORT = 0x00; // 初始化LCD
    Delay(100);      // 延时
    LCD_Port = 0x38; // 8位数据模式
    Delay(100);
    LCD_Port = 0x0C; // 显示开，光标关
    Delay(100);
    LCD_Port = 0x06; // 自动增量
    Delay(100);
}

void LCD_ShowChar(unsigned char x, unsigned char y, unsigned char c) {
    LCD_Port = 0x80 + x + y * 0x40; // 设置位置
    Delay(10);
    LCD_Port = c;                   // 显示字符
    Delay(10);
}

代码分析：这个模块用于控制LCD显示屏的显示。LCDInit()函数用于初始化LCD，LCDShowChar()函数用于在指定位置显示字符。
