Arduino环境下NUCLEO-F411RE开发板编译与烧录完整指南

环境搭建准备

1. Arduino IDE配置STM32支持

首先需要在Arduino IDE中安装STM32核心支持包。打开Arduino IDE，进入"文件"→"首选项"，在"附加开发板管理器网址"中添加STM32官方支持库地址。

// 开发板管理器URL示例
https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json

安装完成后，在"工具"→"开发板"→"开发板管理器"中搜索"STM32"并安装最新版本的STM32 Cores。

2. 开发板选择与配置

在Arduino IDE中按以下步骤配置NUCLEO-F411RE：

工具 → 开发板: "STM32 Boards" → "Nucleo-64"
工具 → 板子具体型号: "Nucleo F411RE"
工具 → 上传方法: "STM32CubeProgrammer (SWD)"
工具 → CPU频率: "100 MHz (Normal)"
工具 → 优化: "Smallest (default)"

编译与烧录流程

3. 编写测试程序

创建一个简单的LED闪烁程序进行测试：

/**
 * NUCLEO-F411RE LED闪烁测试程序
 * 板载LED连接到PA5引脚
 */

void setup() {
  // 初始化LED引脚为输出模式
  pinMode(PA5, OUTPUT);
  Serial.begin(115200); // 初始化串口用于调试
  Serial.println("NUCLEO-F411RE启动成功");
}

void loop() {
  digitalWrite(PA5, HIGH);   // 点亮LED
  Serial.println("LED ON");
  delay(1000);               // 等待1秒

  digitalWrite(PA5, LOW);    // 熄灭LED
  Serial.println("LED OFF");
  delay(1000);               // 等待1秒
}

4. 编译过程详解

编译STM32程序时，Arduino IDE会执行以下步骤：

编译阶段	功能描述	输出文件
预处理	处理头文件和宏定义	展开的源代码
编译	将C/C++代码转换为汇编	.s汇编文件
汇编	将汇编代码转换为机器码	.o目标文件
链接	合并所有目标文件和库	.elf可执行文件
二进制转换	生成烧录用的二进制文件	.bin烧录文件

编译过程中会自动链接STM32 HAL库和CMSIS核心组件。

5. 烧录方法对比

NUCLEO-F411RE支持多种烧录方式，具体对比如下：

烧录方法	连接方式	速度	稳定性	适用场景
STM32CubeProgrammer(SWD)	ST-LINK调试器	快	高	开发调试
Serial (STM32 bootloader)	USB转串口	中等	中等	生产烧录
DFU (Device Firmware Upgrade)	USB DFU模式	慢	高	固件升级

推荐使用STM32CubeProgrammer(SWD)方式，这是最稳定可靠的烧录方法。

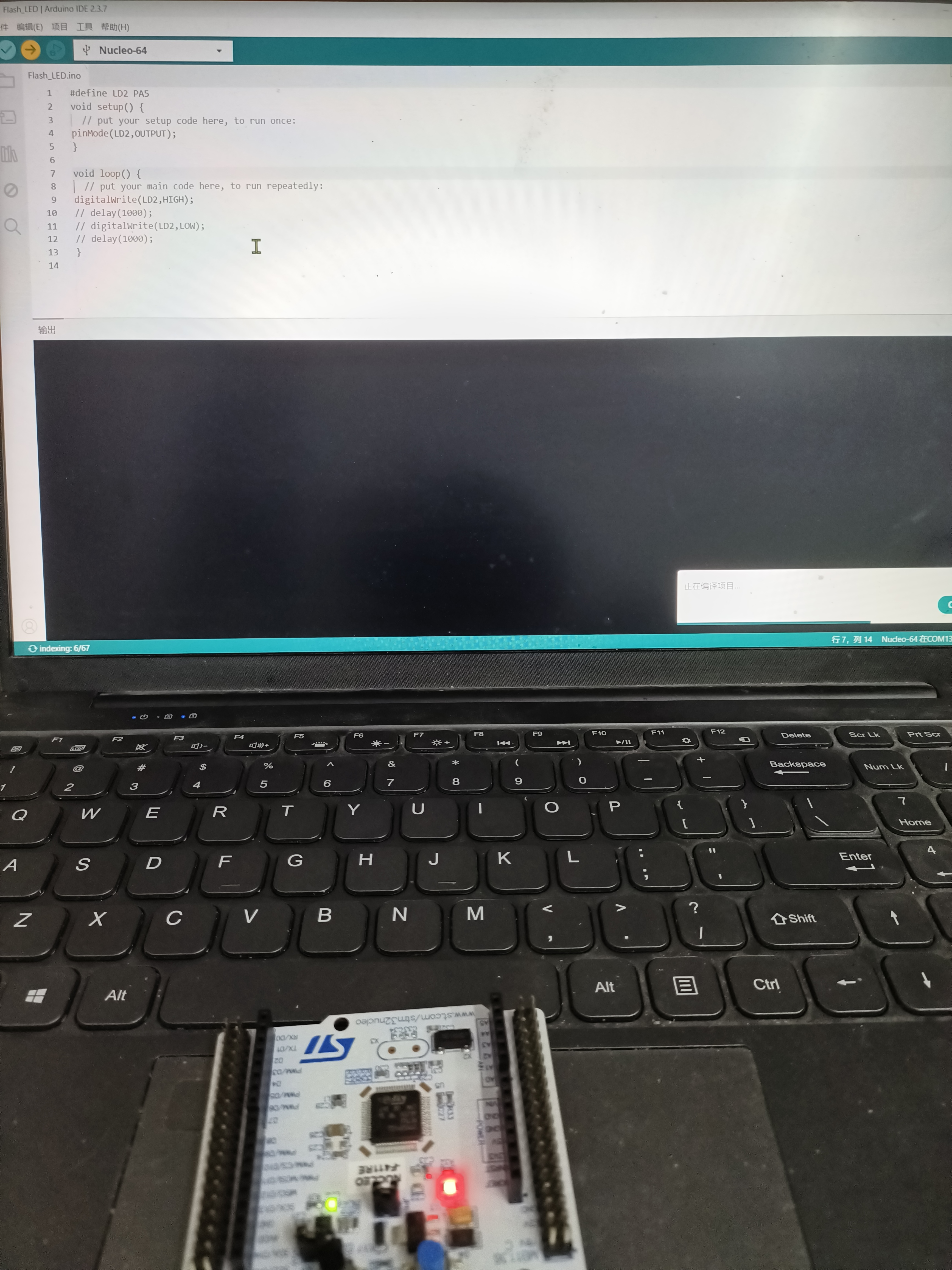

6. 实际烧录操作步骤

步骤1：硬件连接

使用USB Type-C线连接NUCLEO-F411RE的ST-LINK USB端口到电脑
确保开发板供电正常（红色LED亮起）

步骤2：驱动安装

Windows系统会自动识别ST-LINK调试器
如遇驱动问题，可手动安装STM32 ST-LINK驱动

步骤3：执行烧录

在Arduino IDE中点击"上传"按钮，观察输出窗口的进度信息：

编译项目...
链接项目...
生成二进制文件...
开始烧录...
STM32CubeProgrammer连接成功...
擦除Flash...
写入程序...
校验数据...
烧录完成！

7. 常见问题与解决方案

问题1：编译错误"找不到STM32库"

解决方案：

检查开发板管理器中的STM32核心是否安装完整
重启Arduino IDE
清除临时编译文件

问题2：烧录失败"无法连接目标"

解决方案：

// 检查开发板连接状态
工具 → 上传方法 → 确认选择"STM32CubeProgrammer (SWD)"
工具 → 端口 → 选择正确的COM端口（STMicroelectronics STLink Virtual COM Port）

问题3：程序运行异常

解决方案：

检查启动模式跳线（JP1）设置为"0"位置
确认CPU频率设置与实际硬件匹配
验证电源电压稳定（VDDA应接近3.3V）

8. 高级调试技巧

串口调试输出

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // 等待串口连接
  }
  Serial.println("系统启动完成");

  // 输出系统信息
  Serial.print("CPU频率: ");
  Serial.println(SystemCoreClock);
  Serial.print("Flash大小: ");
  Serial.println(FLASH_SIZE);
}

void loop() {
  // 添加调试信息
  Serial.print("系统运行时间: ");
  Serial.println(millis());
  delay(1000);
}

使用ST-LINK进行调试

通过STM32CubeIDE或OpenOCD配合ST-LINK可以实现高级调试功能：

断点调试
变量监视
内存查看
性能分析

9. 实际应用案例：OLED显示

结合U8g2库实现OLED显示功能：

#include <U8g2lib.h>
#include <Wire.h>

// 初始化OLED显示器
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/ U8X8_PIN_NONE);

void setup() {
  u8g2.begin();
  Serial.begin(115200);
}

void loop() {
  u8g2.clearBuffer();
  u8g2.setFont(u8g2_font_ncenB08_tr);
  u8g2.drawStr(0, 20, "NUCLEO-F411RE");
  u8g2.drawStr(0, 40, "Arduino Core");
  u8g2.drawStr(0, 60, "运行正常");
  u8g2.sendBuffer();

  delay(1000);
}
