简介：这份专业参考资料详细介绍了基于单片机的汽车防盗报警系统的构建。内容涵盖了如何选择合适的单片机型号，设计传感器监测网络，以及如何处理数据以及时准确地响应潜在盗窃行为。此外，还讨论了硬件电路设计、程序开发和系统调试等实现过程。文档还包括如何确保系统的高灵敏度、抗干扰性、可靠性和稳定性，最终目标是构建一个高效且智能的汽车防盗解决方案。

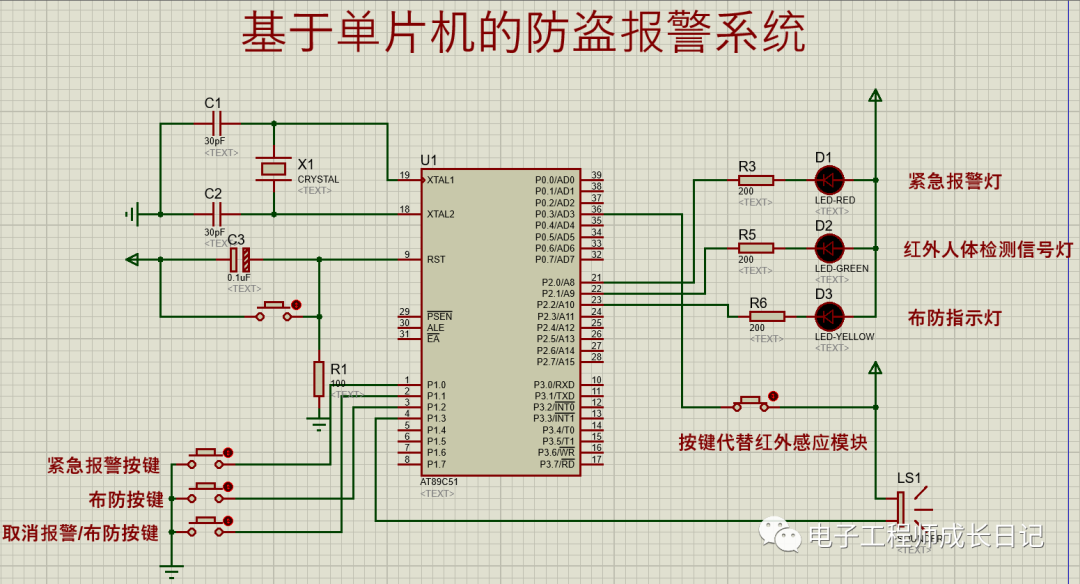

参考资料-基于单片机的汽车防盗报警系统的设计与实现.zip

1. 单片机在汽车防盗系统中的应用

1.1 单片机技术概述

单片机是一种集成电路芯片，它集成了微处理器、内存和各种输入输出接口。单片机在汽车防盗系统中的应用已经变得非常普遍，它能够实时监控车辆的安全状态，并在检测到异常时通过各种报警机制通知车主，从而有效防止汽车被盗。

1.2 单片机的汽车防盗功能

汽车防盗系统中的单片机主要负责处理来自车辆各部位的传感器信号，如门锁传感器、震动传感器等。这些信号经过单片机的处理和分析后，系统可以判断是否需要触发报警。通过编程，单片机还可以实现更高级的防盗功能，例如远程控制车辆的锁定/解锁、追踪定位等。

1.3 单片机与汽车防盗系统的发展趋势

随着物联网技术的发展，单片机在汽车防盗系统中的应用正逐步迈向智能化、网络化。单片机不仅可以实现本地的防盗功能，还能通过无线通信模块与车主的手机或其他终端设备进行通信，实现远程防盗监控和控制。此外，集成了人工智能算法的单片机，能够提高异常行为的识别准确率，进一步增强系统的防盗能力。

2. 单片机选择标准及常用型号

2.1 单片机的基本概念与功能

2.1.1 单片机的定义及工作原理

单片机（Microcontroller Unit，简称MCU）是将中央处理器（CPU）、内存（RAM）、只读存储器（ROM）、输入输出（I/O）接口以及其他功能集成在一块芯片上的微型计算机系统。它的设计目的是为了处理特定任务而优化，使得它在成本、功耗和性能上达到最佳平衡，被广泛应用于工业控制、家用电器、汽车电子等领域。

工作原理上，单片机通过执行存储在其ROM或闪存中的程序代码，接收来自外设的输入信号，并进行处理后输出到其他设备上。其内部结构通常包括以下几个核心部分：

  • CPU ：负责执行指令和数据运算。
  • 存储器 ：分为程序存储器（ROM/Flash）和数据存储器（RAM）。
  • I/O接口 ：提供与外部世界的物理连接，包括各种输入输出端口。
  • 定时器/计数器 ：执行各种定时和计数任务。
  • 中断系统 ：响应外部或内部事件，实现中断处理。
  • 模拟到数字转换器（ADC） ：将模拟信号转换为数字信号，以供CPU处理。
2.1.2 单片机在自动控制领域的优势

单片机在自动控制领域拥有诸多优势，使其成为开发各种控制应用的首选平台。以下是单片机在自动控制领域中的几个显著优势：

  • 体积小、集成度高 ：单片机将多个组件集成在一小块芯片上，显著减少了所需的空间，便于在各种受限空间的应用。
  • 成本低 ：与分离式组件相比，单片机的采购成本更低，且减少了PCB布线及组装成本。
  • 功耗低 ：由于单片机的设计优化，它们通常具有低功耗的特点，对于便携式和电池供电设备尤为重要。
  • 编程灵活性 ：用户可以通过编程来控制单片机的全部功能，实现复杂的控制逻辑。
  • 可靠性和稳定性 ：单片机的设计通常经过严格的测试，能够承受各种极端的工作环境。
  • 广泛的外围支持 ：市场上存在大量为单片机设计的外围芯片和模块，如传感器、通信模块等，便于系统的扩展和升级。

2.2 单片机型号的选择标准

2.2.1 性能指标的考量

选择单片机型号时，需要考虑多个性能指标，这些指标直接影响到应用系统的性能、成本和可靠性。以下是几个关键的性能指标：

  • 核心架构 ：决定单片机的计算能力和能效。常见的架构包括8位、16位和32位等。
  • 处理速度 ：通常以主频（MHz）来衡量，关系到程序运行的速度和效率。
  • 存储容量 ：包括程序存储器（如闪存或EEPROM）和数据存储器（如RAM）的大小，决定了程序和数据的存储空间。
  • I/O端口 ：数量和类型（如数字、模拟输入/输出、串行通信接口）的丰富程度，决定了系统的扩展性和灵活性。
  • 电源管理 ：包括电源电压范围、睡眠模式等，对于电池供电的设备至关重要。
  • 外围接口 ：如CAN、UART、I2C、SPI等，决定了与其他设备通信的能力。
  • 开发工具支持 ：硬件和软件开发环境的支持程度，影响开发效率和成本。
  • 成本 ：包括单片机本身的成本以及开发和生产过程中可能产生的其他费用。
2.2.2 常用单片机型号（如AVR、ARM）的对比分析

市场上存在多种类型的单片机，其中AVR和ARM架构的单片机较为常见，它们各自拥有独特的特点，适用不同的应用场景。

  • AVR单片机 ：由Atmel公司开发，是一种8位RISC架构的微控制器。具有以下特点：
  • 优点 ：执行效率高、硬件资源丰富、编程简单，且具有较低的功耗。适合于要求处理速度快，又不需复杂操作系统的场合。

  • 适用场景 ：家用电器控制、汽车电子、小型数据采集系统等。

  • ARM单片机 ：采用ARM架构，是一种32位RISC微控制器。特点如下：

  • 优点 ：拥有更高的处理能力、更大的寻址空间和更强大的指令集，适合于复杂数据处理和需要操作系统的场合。
  • 适用场景 ：智能手机、平板电脑、网络设备、高级汽车电子系统等。

选择AVR或ARM单片机时，需要根据项目需求、预算和团队的技术熟悉程度来综合判断。比如，如果项目预算有限，且不需要复杂的系统功能，AVR单片机可能是较好的选择。而对于需要处理大量数据并要求高速度计算的场合，ARM单片机可能更为合适。

2.3 单片机在防盗系统中的选型案例

2.3.1 案例分析：AVR单片机的适用场景

在设计一个基本的汽车防盗系统时，AVR单片机由于其成本低、处理速度快、外围接口丰富等优点，被广泛采用。以下是一个简单的AVR单片机在汽车防盗系统中的应用案例分析：

  • 系统要求 ：需要检测车门状态、震动和非法入侵行为，并通过声音和灯光发出警报。
  • 单片机型号 ：ATmega32，一款高性能的8位AVR微控制器。
  • 功能实现 ：
  • 门状态检测 ：利用数字输入端口读取车门开关传感器的状态。
  • 震动检测 ：使用内置ADC读取振动传感器模拟信号，并通过阈值判断是否存在非法入侵行为。
  • 警报触发 ：在检测到非法入侵时，通过GPIO输出端口控制蜂鸣器和灯光。

  • 远程通信 ：利用内置的UART接口，将警报信息发送到车主的手机或其他远程监控设备。

  • 选择理由 ：ATmega32单片机具有足够的I/O端口、较高的处理速度和丰富的外设接口，能够满足汽车防盗系统的基本需求，且成本相对较低，便于实现成本效益的最佳化。

2.3.2 案例分析：ARM单片机在高级防盗系统中的应用

高级汽车防盗系统可能需要处理更为复杂的任务，比如整合GPS定位、GPRS通信、多传感器数据融合等，此时ARM单片机就显示出了其强大的处理能力和扩展性。以下是一个ARM单片机在高级汽车防盗系统中的应用案例分析：

  • 系统要求 ：除了基础的防盗检测和警报功能外，还需实现车辆定位、远程控制锁定和解锁、数据记录等功能。
  • 单片机型号 ：STM32F4系列，一个基于ARM Cortex-M4内核的高性能32位微控制器。
  • 功能实现 ：
  • GPS定位 ：利用UART接口与GPS模块通信，获取车辆实时位置。
  • 远程通信 ：使用GPRS模块，实现与远程服务器的数据交换。
  • 数据处理 ：通过内置浮点单元（FPU）和较大的RAM，处理和记录来自多个传感器的数据。

  • 车辆控制 ：提供加密的安全通信机制，实现远程控制车辆。

  • 选择理由 ：STM32F4单片机提供充足的性能和丰富的外设支持，以满足复杂的高级汽车防盗系统的功能需求。其高速的数据处理能力、多种通信接口和较好的系统安全性，使得系统在高级防盗应用方面具备较强竞争力。

3. 传感器技术及其在防盗系统中的作用

3.1 传感器技术概述

3.1.1 传感器的定义及其工作原理

传感器是物理量到电信号转换的装置，它能够检测到外界环境中的各种信息，并将这些信息转换为电信号，便于电子系统进一步处理。传感器通常由敏感元件和转换元件组成，敏感元件直接与待测环境接触，对特定物理量进行感知，而转换元件则负责将物理量转换为电信号。这种转换通常依赖于某种物理效应，比如压电效应、热电效应、光电效应等。

在汽车防盗系统中，传感器技术至关重要，因为它们是系统获取外部信息的“感官”。它们可以感知车辆周围的移动、振动、声音、温度变化等，这些信息对于判别是否有非法入侵发生是必不可少的。

3.1.2 常见传感器类型及应用范围

随着技术的发展，传感器的类型多种多样，它们在汽车防盗系统中都有独特的应用：
- 振动传感器 ：能够感知车辆的异常震动，适用于检测非法侵入者。
- 红外传感器 ：通过检测红外辐射的变化，可以判断是否有物体经过。
- 超声波传感器 ：通过发射和接收超声波，可以测量车辆周围物体的距离。
- 磁传感器 ：能够检测磁场的变化，适用于车辆门窗的监测。

这些传感器各有优势，通过组合使用可以构建起一个立体的防盗系统，提供更为全面的监测覆盖。

3.2 传感器在汽车防盗系统中的作用

3.2.1 防盗系统中传感器的选择与部署

选择和部署传感器是构建汽车防盗系统的关键步骤之一。选择传感器时需要考虑以下因素：

  • 检测范围 ：传感器的检测范围需要覆盖车辆所有关键部位。
  • 灵敏度与准确度 ：传感器必须足够灵敏，以捕捉到轻微的非法侵入行为，同时具有高准确度，以避免误报。
  • 环境适应性 ：传感器要能在不同的环境下正常工作，如高温、低温、潮湿等。
  • 安装位置 ：传感器需要安装在既能有效检测入侵行为，又不易被破坏的位置。

部署传感器时，需要按照车辆的结构特点和安全需求进行布局。例如，振动传感器可以安装在车门和车身的敏感部位，而超声波传感器则适合用于车辆周围空旷区域的监控。

3.2.2 传感器数据处理与威胁识别

传感器收集到的信号需要经过处理才能用于威胁识别。数据处理包括信号的放大、滤波、以及转换（如有必要）等步骤。数据处理模块是将模拟信号转换为单片机能够识别的数字信号，以便进行进一步的分析和决策。此过程可能使用放大器来增强信号的强度，使用滤波器去除噪声，并通过模数转换器（ADC）将模拟信号转换为数字信号。

威胁识别通常基于设定的阈值或模式进行。例如，如果振动传感器的信号强度超过了设定的阈值，系统可能会认为是有入侵发生。而超声波传感器的数据可以帮助系统识别物体的移动和位置。通过这些信息的综合分析，单片机可以决定是否激活报警系统。

在此阶段，可以运用简单的逻辑判断，也可以结合更复杂的算法，如神经网络、决策树等，以提高威胁识别的准确度和减少误报。当然，这要求数据处理模块具备一定的计算能力，以支持这些算法的运行。

3.2.3 传感器与单片机的接口实现

传感器与单片机之间的接口实现对整个系统的效率至关重要。接口电路设计需要确保信号的准确传输，并且尽可能减少噪音干扰。常见的接口方式包括模拟接口和数字接口：

  • 模拟接口 ：将传感器输出的模拟信号直接连接到单片机的ADC引脚。这种连接方式简单，但对信号质量要求较高，因为ADC输入比较敏感。
  • 数字接口 ：使用如I2C、SPI等通信协议，将传感器与单片机连接。这种连接方式适合于支持数字输出的传感器，可以减少信号在传输过程中的损耗和干扰。

在实现接口时，要考虑到信号电平的匹配问题。例如，某些传感器可能使用3.3V信号，而单片机使用的是5V信号电平。这就需要电平转换电路来确保数据的正确传输。

下面是一个简单的代码示例，展示了如何使用单片机读取一个模拟传感器的数据：

#include <AVR/io.h>
#include <util/delay.h>

#define ADC_CHANNEL 0 // ADC通道选择，对应于特定的传感器输入

int main(void) {
    // 初始化ADC
    ADMUX |= (1 << REFS0); // 设置参考电压为AVcc
    ADMUX |= (1 << ADLAR); // 左对齐结果，简化读取操作
    ADCSRA |= (1 << ADEN); // 启用ADC

    // 配置和开启ADC
    ADCSRA |= (1 << ADPS2) | (1 << ADPS1); // 设置预分频器，16倍频
    ADCSRA |= (1 << ADIE); // 启用ADC中断
    ADCSRA |= (1 << ADEN); // 启用ADC

    sei(); // 允许全局中断

    while(1) {
        // 主循环空闲时可以进行其他任务
        // ADC中断服务程序将在检测到转换完成时自动调用
    }
}

// ADC中断服务程序
ISR(ADC_vect) {
    uint16_t adcValue = ADCH << 8 | ADCL; // 读取ADC值
    // 根据ADC值进行处理
}

在这段代码中，我们配置了AVR单片机的ADC，将其设置为读取通道0上的模拟信号。在ADC转换完成的中断服务程序（ISR）中，我们读取转换结果并进行相应的处理。这样的接口实现保证了传感器数据可以被准确地读取并用于后续的信号处理和决策。

至此，我们已经深入探讨了传感器技术在汽车防盗系统中的应用。在下一章节，我们将进一步了解单片机的信号处理和决策机制，看看系统是如何处理传感器数据并做出相应反应的。

4. 单片机的信号处理和决策机制

汽车防盗系统的核心之一在于单片机如何处理传感器提供的信号，并在此基础上做出决策。信号处理确保了数据的准确性和可靠性，而决策机制则保证了系统的智能性和反应效率。本章将深入探讨信号处理技术以及如何设计高效的决策机制，这些是实现先进汽车防盗系统的关键因素。

4.1 信号处理技术

在任何基于传感器的系统中，信号处理是确保准确性和有效性的重要步骤。在汽车防盗系统中，信号处理技术包括对来自各种传感器的模拟或数字信号进行分析和处理。

4.1.1 模拟信号与数字信号的转换

传感器输出的信号通常是模拟信号，而单片机处理的是数字信号。因此，必须通过模数转换器（ADC）将模拟信号转换成数字信号。转换过程的关键在于保持信号的准确性和最小化噪声干扰。

// 示例代码：使用ADC转换模拟信号到数字信号
uint16_t read_analog_signal(int channel) {
    // 初始化ADC通道
    ADC_init(channel);
    // 开始转换过程
    ADC_start_conversion(channel);
    // 等待转换完成
    while (!ADC_conversion_complete());
    // 读取并返回转换结果
    return ADC_get_conversion_result();
}

在上述代码中，首先初始化ADC通道，然后启动转换，并在转换完成后读取结果。每个步骤都是信号处理的关键部分，确保信号的准确度和系统的稳定性。

4.1.2 信号滤波与放大技术

由于噪声和干扰在现实环境中是不可避免的，信号滤波与放大技术显得尤为重要。滤波器可以减少噪声，而放大器确保信号具有足够的强度以便于处理。

// 信号滤波和放大的伪代码示例
float filter_and_amplify_signal(float raw_signal) {
    // 应用低通滤波器减少高频噪声
    float filtered_signal = low_pass_filter(raw_signal);
    // 放大信号到期望的电平
    float amplified_signal = amplify_signal(filtered_signal);
    return amplified_signal;
}

上述伪代码展示了对原始信号的滤波和放大处理，这是信号处理中的基本步骤。实际的滤波和放大算法会更加复杂，通常需要根据具体的传感器和应用环境来设计。

4.2 决策机制设计

决策机制是汽车防盗系统中至关重要的环节。这一机制决定了系统如何根据处理后的信号做出反应。常见的方法包括基于规则的决策逻辑和基于人工智能的决策支持。

4.2.1 基于规则的决策逻辑

基于规则的逻辑决策是一种简单的决策方法，它依赖于预设的条件和规则。例如，如果红外传感器检测到异常热量，系统可以被设置为触发报警。

// 基于规则的决策逻辑伪代码
bool decision_making_system(float processed_signal) {
    if (processed_signal > THRESHOLD) {
        // 如果信号超过阈值，则启动报警
        trigger_alarm();
        return true;
    }
    return false;
}

上述代码是一个基于规则的决策逻辑的简化示例。在实际应用中，决策规则可以更加复杂，并包含多个条件和逻辑判断。

4.2.2 基于人工智能的决策支持

随着技术的进步，基于人工智能的决策支持变得越来越流行。这种方法利用机器学习算法来识别模式，并基于历史数据做出智能决策。

// 伪代码：使用机器学习模型进行决策
bool ai_decision_making_system(float processed_signal) {
    // 使用训练好的模型预测是否为误报
    bool predicted_alarm = ai_model.predict(processed_signal);
    // 如果模型预测为误报，则不触发报警
    if (!predicted_alarm) {
        return false;
    }
    // 否则，触发报警
    trigger_alarm();
    return true;
}

在这种方法中，需要有一个经过训练的机器学习模型来预测和决策。这种方法可以显著减少误报，并提高系统整体的性能和可靠性。

通过本章节的探讨，我们了解了单片机在汽车防盗系统中处理信号和作出决策的技术细节。信号处理技术包括模拟到数字的转换以及信号的滤波和放大，确保了数据的准确性。而决策机制的设计则让系统能够智能地响应各种情况。无论是基于规则的逻辑还是人工智能支持的决策，都是提升汽车防盗系统效能的关键。

5. 报警系统的执行机构

执行机构作为汽车防盗系统中的最后一道防线，它负责将单片机处理后的信号转化为具体的操作动作，如触发警报声、灯光提示等，以此达到威慑潜在窃贼或提醒车主的作用。本章节将详细介绍执行机构的种类与选择标准，以及在物理层面上如何实现这些报警功能。

5.1 执行机构的种类与选择

执行机构的种类多种多样，它们各具特色，适用于不同的使用场景。在汽车防盗系统中，我们主要关注两类执行机构：蜂鸣器和灯光闪烁装置。

5.1.1 蜂鸣器的工作原理与选型

蜂鸣器是常见的声音报警设备，它通过振动产生声音。根据振动原理不同，蜂鸣器可以分为电动式和压电式。电动式蜂鸣器利用电磁效应产生声音，而压电式蜂鸣器则利用压电材料的逆压电效应。在选择蜂鸣器时，应考虑以下因素：

  • 音量大小 ：声音需要足够大，以便覆盖车辆周围的区域，产生足够的威慑力。
  • 频率范围 ：不同的声音频率对人的听觉效果不同，应选择在人耳敏感区域内的频率。
  • 功耗 ：低功耗的蜂鸣器可以延长电池寿命，更适合长时间待机的应用场景。
  • 尺寸与封装 ：要适应汽车内的空间限制，选择体积小巧，安装方便的蜂鸣器。
graph LR
A[开始选择蜂鸣器] --> B[考虑音量大小]
B --> C[考虑频率范围]
C --> D[考虑功耗]
D --> E[考虑尺寸与封装]
E --> F[最终确定]

5.1.2 灯光闪烁装置的作用与设计

灯光闪烁装置通过发出闪烁的光线来引起人们的注意，其设计需要考虑以下方面：

  • 亮度与颜色 ：选择亮度高、颜色醒目的LED灯，以达到最佳的视觉效果。
  • 闪烁模式 ：可以预设多种闪烁模式，如紧急情况下的快速闪烁，或是低电压时的慢速闪烁。
  • 功耗控制 ：在保证亮度的前提下，优化电路设计，实现低功耗运行。
  • 安装位置 ：灯光的位置需要能够明显地向外界传递警告信号，同时不影响驾驶员视线。

5.2 报警系统的物理实现

5.2.1 执行机构的电路设计

执行机构的电路设计是将单片机的输出信号转换为驱动执行机构的电能。以下是设计执行机构电路的基本步骤：

  1. 确定工作电压和电流 ：根据所选蜂鸣器和LED灯的技术参数确定电路的工作电压和电流。
  2. 选择驱动元件 ：根据输出信号的电平选择合适的晶体管或继电器作为驱动元件。
  3. 设计电路保护机制 ：为了避免电流过大烧毁元件或电池，设计过流保护电路。
  4. 构建电路原型 ：在面包板上搭建电路原型，验证功能是否满足要求。
  5. PCB布局与设计 ：在验证电路原型无误后，使用专业软件设计PCB电路板，并进行打样。
graph LR
A[开始电路设计] --> B[确定工作电压和电流]
B --> C[选择驱动元件]
C --> D[设计电路保护机制]
D --> E[构建电路原型]
E --> F[PCB布局与设计]

5.2.2 执行机构与单片机的接口实现

在物理层面，执行机构需要和单片机进行有效的接口对接。这里通常涉及到一些硬件接口电路的设计，包括输入信号的隔离和放大，以及执行机构的电源管理。下面是一个简化的示例代码，展示如何用单片机控制蜂鸣器：

#define BUZZER_PIN 0 // 假设蜂鸣器连接到单片机的第0号引脚

void setup() {
  pinMode(BUZZER_PIN, OUTPUT); // 设置蜂鸣器引脚为输出模式
}

void loop() {
  digitalWrite(BUZZER_PIN, HIGH); // 打开蜂鸣器
  delay(500);                      // 蜂鸣器响500毫秒
  digitalWrite(BUZZER_PIN, LOW);  // 关闭蜂鸣器
  delay(500);                      // 蜂鸣器停止500毫秒
  // 延时循环，持续报警
}

在上述代码中，我们设置了蜂鸣器引脚为输出模式，并在主循环中不断开启和关闭蜂鸣器，从而实现报警信号的物理输出。需要注意的是，实际的电路设计中，单片机的引脚可能无法直接驱动大电流的蜂鸣器，这时就需要使用晶体管等驱动元件来放大信号。

5.3 实际案例分析

让我们通过一个实际案例来分析执行机构在汽车防盗系统中的应用：

案例研究：汽车防盗系统的执行机构实现

在这个案例中，我们的目的是实现一个能发出声音警报和灯光警报的汽车防盗系统。

  1. 蜂鸣器的选择 ：选择一个压电式蜂鸣器，具有5V工作电压和85dB音量等级。
  2. LED灯的选择 ：选用四个高亮度红色LED灯，具有低功耗特性，方便并联使用。
  3. 电路设计 ：单片机的输出引脚直接驱动蜂鸣器，通过晶体管放大电流驱动LED灯。
  4. 程序编写 ：编写程序控制蜂鸣器和LED灯的闪烁模式，区分不同的报警状态。
  5. 测试与调优 ：对系统进行实际测试，调整蜂鸣器音量和灯光闪烁模式，确保最佳报警效果。

通过这个案例，我们可以看到执行机构设计的全过程，以及如何将这些部件有效地整合到汽车防盗系统中，最终实现一个功能完善的报警系统。

6. 远程监控报警功能实现与系统优化

随着物联网技术的发展，远程监控报警功能已经成为了现代汽车防盗系统不可或缺的一部分。它不仅仅局限于简单的远程报警通知，而是提供了一个全面的解决方案，包括实时监控、数据分析、远程控制等多个维度。

6.1 远程监控报警功能

6.1.1 网络通信技术在远程监控中的应用

网络通信技术是实现远程监控报警功能的核心。目前，常用的网络通信技术包括GSM/GPRS、Wi-Fi、蓝牙、4G/5G等。例如，GSM/GPRS网络因其覆盖范围广、稳定性高等特点，被广泛应用于车辆的远程通信中。4G/5G网络则因其高速率、低延迟特性，为实时监控和大数据传输提供了可能。

// 示例代码：使用GSM模块发送短消息
#include <SoftwareSerial.h>
SoftwareSerial mySerial(10, 11); // RX, TX

void setup() {
  Serial.begin(9600);
  while (!Serial) {
    ; // wait for serial port to connect.
  }
  Serial.println("GSM module connected!");
  mySerial.begin(9600);
}

void loop() {
  if (mySerial.available()) {
    Serial.write(mySerial.read());
  }
  if (Serial.available()) {
    mySerial.write(Serial.read());
  }
  delay(10);
}

6.1.2 远程监控系统的设计与实现

远程监控系统设计需要考虑的方面包括用户界面、数据传输安全性、设备兼容性等。通常，远程监控系统会包含一个中心服务器，负责处理来自车辆的信息，并提供给用户一个Web界面或移动应用来进行实时查看和管理。

// 示例代码：处理来自车辆的实时数据（伪代码）
app.post('/vehicleData', (req, res) => {
  const data = req.body;
  // 处理数据，例如存储到数据库，发送通知等
  storeToDatabase(data);
  sendAlerts(data);
  res.json({ status: 'received' });
});

// 示例数据库存储函数
function storeToDatabase(data) {
  // 将数据存入数据库的逻辑
}

6.2 系统调试与性能测试

6.2.1 系统调试的方法与步骤

系统调试是一个关键环节，涉及软硬件的协同工作。调试时通常会通过以下步骤来确保系统各部分正常工作：

  1. 单元测试：对系统中的每个模块单独进行测试。
  2. 集成测试：将各个模块集成在一起，测试它们之间的交互。
  3. 系统测试：模拟真实使用场景，测试整个系统的响应。
  4. 验收测试：最终用户参与测试，确保满足业务需求。

6.2.2 性能测试的指标与测试案例分析

性能测试的指标通常包括响应时间、并发用户数、系统稳定性、数据准确性等。测试时，应设计多个测试案例来模拟不同的情景，例如：

  • 案例1：测试系统在高负载情况下的性能表现。
  • 案例2：测试远程控制命令的响应时间和准确性。
指标名称 测试方法 期望结果 测试结果
响应时间 发送命令，测量到系统响应的时间 ≤1 秒 实际测量结果
并发用户数 同时模拟多用户操作，观察系统是否能稳定运行 系统无明显性能下降 实际测量结果
系统稳定性 连续运行系统24小时，记录崩溃次数 0 次 实际测量结果
数据准确性 比较执行结果与预期结果的一致性 数据完全一致 实际测量结果

通过以上分析，可以看出远程监控报警功能和系统优化对于整个汽车防盗系统的有效性和稳定性至关重要。远程监控报警功能通过整合先进的通信技术，为用户提供实时监控和快速响应的可能。而系统调试和性能测试则确保了系统能够稳定、高效地运行。在实际操作中，持续的系统优化和维护是实现长期稳定性的关键。
