FT8395HB2+FT8371B是辉芒微推出的入门级12W电源解决方案，主打"极简外围+超低成本+六级能效"路线。该方案采用原边反馈（PSR）+同步整流架构，仅需两颗SOP-8芯片即可实现5V/2.4A输出，完美替代传统光耦+TL431方案。

核心特点速览：

• 外围极简：原边无需光耦、TL431、Y电容；副边同步整流外围零元件

• 成本超低：EF1510普通变压器，无需磁芯接地，BOM成本极具竞争力

• 效率优异：≥85%@115Vac/230Vac，满足CoC Tier2六级能效并有余量

• 待机超低：<75mW@230Vac空载

• 兼容性强：90-264Vac全电压输入，50/60Hz

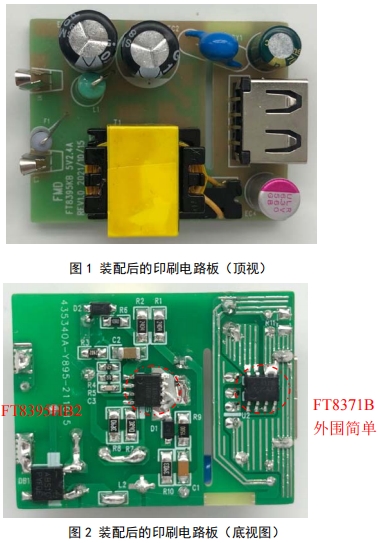

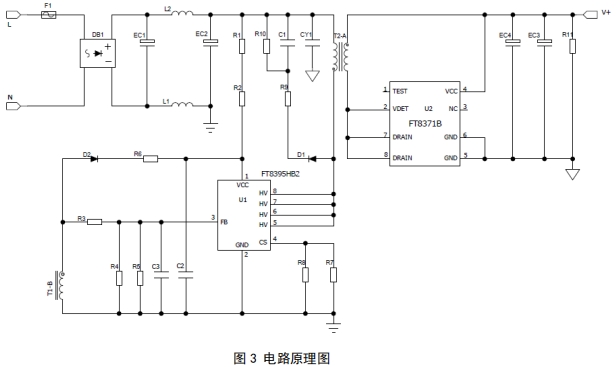

完整电路原理图

关键设计要点

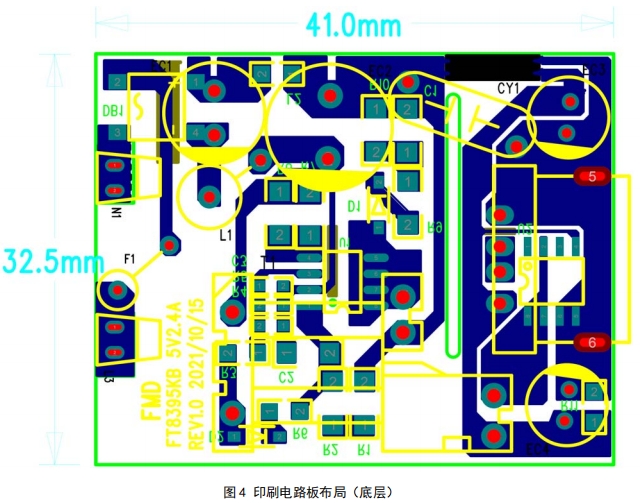

1） PCB布局指南

│ 关键走线：                │
│ • U2的DRAIN到变压器B线：短、粗      │
│ • 变压器A线到V+：短、粗         │
│ • U2的GND到输出负端：短、粗       │
│ • U1的GND单独走线到高压电解地

2） 设计关键提示

项目	设计要点	原因
IC地线	FT8395HB2地单独走线到高压电解电容地	避免与辅助绕组地共线，改善EMC/ESD
同步整流回路	大电流回路短、粗	减小电阻损耗，提高效率
VCC电压	空载>8V，满载尽量低	保证启动，降低IC温升
变压器	EF1510普通绕法，无需磁芯接地	简化工艺，降低成本
FB电阻	调节线损补偿	补偿输出线压降

变压器规格（EF1510）

1） 电气参数

参数	规格
磁芯型号	EF1510（或EE1510）
骨架	卧式3+2+2
电感量 Lp	1.75mH ±7% @10kHz, 1.0V
漏感 Llk	<84μH
耐压	绕组间>3.6kVac/50Hz/60s

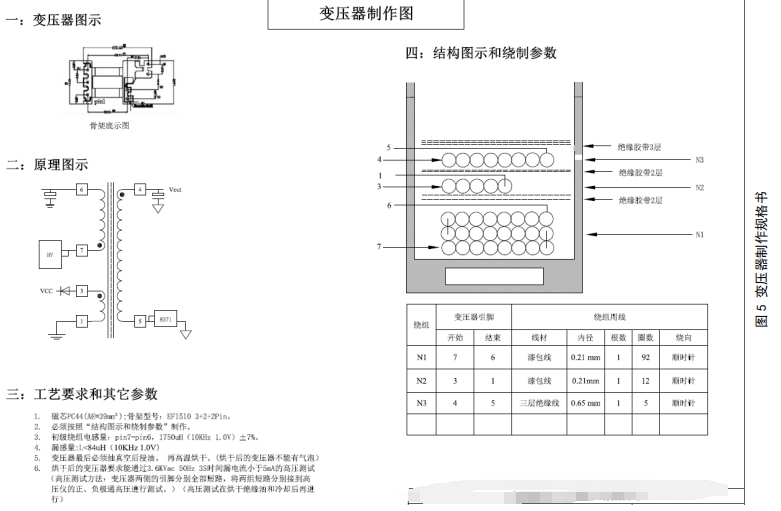

2） 绕制工艺

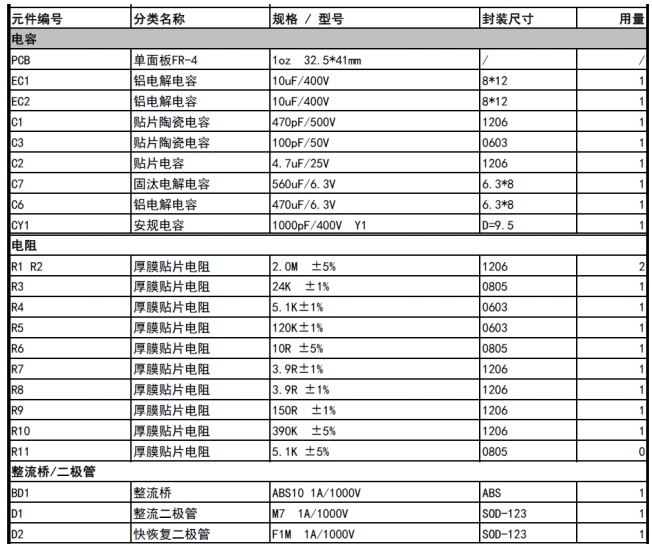

物料清单（BOM）

实测性能数据

1） 效率与纹波（板端测试）

输入电压	负载	输出电压	效率	纹波	备注
90Vac	0A	5.03V	-	40mV	空载
90Vac	0.6A	4.99V	85.4%	66mV
90Vac	1.2A	5.03V	84.2%	76mV
90Vac	2.4A	5.12V	81.9%	130mV	满载
115Vac	2.4A	5.12V	84.5%	110mV	平均效率85.8%
230Vac	0A	5.02V	-	38mV	空载<75mW
230Vac	2.4A	5.13V	86.6%	84mV
264Vac	2.4A	5.13V	86.3%	85mV	平均效率85.4%

2） 关键波形

启动延迟：

• 90Vac空载：2.23s

• 264Vac空载：0.71s（高压启动更快）

关机维持时间：

• 90Vac满载：8ms

• 264Vac满载：88ms（高压储能更多）

动态响应（0.24A↔2.4A跳变，100Hz）：

• 90Vac：4.56V~5.52V（±9.6%）

• 230Vac：4.60V~5.32V（±7.2%）

3） 温度测试（装壳密闭环境）

输入电压	环境温度	FT8395HB2	FT8371B	变压器
90Vac	28℃	110℃	91℃	101℃
230Vac	28℃	95℃	79℃	89℃
90Vac	45℃	124℃	103℃	113℃
230Vac	45℃	112℃	97℃	104℃

保护功能

保护类型	实现方式	动作点
输出短路保护	原边限流+FB检测	恒流限制，打嗝模式
过流保护	CS引脚逐周期限流	峰值电流限制
过压保护	FB引脚检测	VCC过压关断
欠压保护	FB引脚UVLO	输入电压过低时锁定
过温保护	内置温度检测	150℃关断，140℃恢复
同步整流保护	FT8371B智能关断	防止反向导通

方案对比与选型建议

1） 与竞品方案对比

特性	FT8395HB2+FT8371B	传统光耦方案	其他PSR方案
光耦	不需要	需要	不需要
TL431	不需要	需要	不需要
同步整流外围	0元件	需要运放/MOS	1-2元件
变压器接地	不需要	可能需要	可能需要
效率@12W	~86%	~82%	~84%
BOM成本	最低	高	中等
空载功耗	<75mW	>100mW	<100mW

2） 适用场景

✅ 强烈推荐：

• 5V/2.4A手机充电器

• 12W以下适配器

• 对成本极度敏感的应用

• 需要六级能效认证的产品

❌ 不适用：

• 需要PFC的>75W应用

• 多路输出应用

• 需要可调电压输出

​总结

FT8395HB2+FT8371B方案通过高度集成的芯片设计和优化的系统架构，实现了12W电源的极致简化：

1. 外围极简：原边省掉光耦、TL431、Y电容；副边同步整流零外围

2. 成本最优：EF1510普通变压器无需特殊工艺，单面板双面元件

3. 性能达标：>85%效率，<75mW待机，满足CoC Tier2六级能效

4. 生产友好：PCB尺寸仅41×32.5mm，适合自动化生产
