一、产品基础信息

1. 型号与定位：BGS3510 为苏州博瑞矽半导体推出的USB3.2 Gen1x1 4 端口 HUB 控制器，数据手册最新版本为Rev1.20（2023.10.12），此前历经 Rev1.00（2023.02.01）、Rev1.10（2023.09.28）迭代，主要更新电气特性和功耗数据。

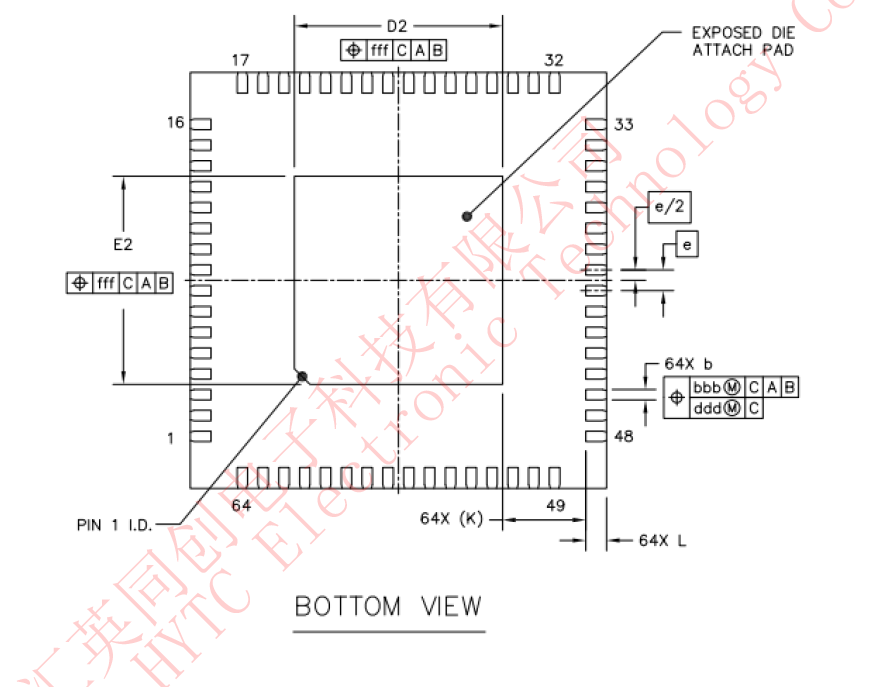

2. 封装形式：采用QFN64封装，具备紧凑的硬件设计布局。
3. 核心兼容：完全兼容USB3.2 Gen1x1规范，同时向下兼容USB2.0、USB1.1，上游端口支持超高速 / 高速 / 全速，4 个下游端口支持超高速 / 高速 / 全速 / 低速。

二、核心功能特性

表格

特性分类	关键内容	核心参数 / 细节
协议与传输	MTT 多事务翻译器	每个下游端口独立 1 个 TT，提升全速 / 低速并发吞吐量
	数据管道	1 个控制管道 + 1 个中断管道
充电功能	协议兼容	符合USB BC1.2规范，支持 CDP/DCP 模式；兼容苹果 1A/2.1A/2.4A、三星 Galaxy 快充
	模式切换	上游端口连接时为 CDP 模式，断开时自动切 DCP + 第三方快充模式
电源管理	低功耗状态	USB3.2 支持U0/U1/U2/U3，USB2.0 支持L0/L1/L2 LPM
	电源模式	支持 Poly-fuse / 电源开关模式、整组 (Gang)/ 独立 (Individual) 模式
灵活配置	硬件配置	Efuse 烧录、GPIO 上拉 / 下拉 / 浮空配置端口 / 充电功能
	固件定制	外部 SPI 闪存实现固件升级，支持 LED 控制、功能自定义
片上集成	稳压器	内置5V→3.3V、5V→1.2V稳压器，降低 BOM 成本
	电阻	上游端口 1.5KΩ 上拉、下游端口 15KΩ 下拉电阻，无需外部焊接
	处理器	片上8 位微处理器，支撑本地功能控制

三、硬件引脚与接口

1. 引脚分类：64 个引脚分为电源 / 地、USB3.2 Gen1x1、USB2.0、时钟 / 复位、SPI、GPIO / 功能配置、杂项七大类型，核心电源引脚包括 V5（5V 输入）、V33（3.3V 稳压输出）、V12_OUT（1.2V 稳压输出）等。
2. 核心接口
   • USB3.2 接口：上游端口 P0+4 个下游端口 P1-P4，各含 TXN/TXP（发射）、RXN/RXP（接收）差分对；
   • USB2.0 接口：上游 P0 + 下游 P1-P4，各含 DM/DP 差分线；
   • SPI 接口：SPI_CLK/SPI_CS/SPI_MOSI/SPI_MISO，用于外接闪存；
   • 配置 GPIO：FN_A/FN_B/FN_C (PLED) 分别配置 P3/P4 端口、充电功能，PWREN 配置电源模式，OVCUR 为过流标志。
3. 时钟与复位：需12MHz晶振（XI/XO 引脚），外部复位引脚 RESETN（低有效），支持内部电源良好复位。

四、电气特性

1. 绝对最大额定值（关键）

表格

参数	范围	单位
5V 电源电压 (V5)	-0.5 ~ 6.0	V
3.3V 电源电压 (V33)	-0.5 ~ 3.6	V
1.2V 电源电压 (V12)	-0.5 ~ 1.32	V
存储温度 (TSTG)	-55 ~ 100	℃
ESD 防护 (HBM)	±4000	V

2. 推荐工作条件

表格

参数	最小值	典型值	最大值	单位
V5	4.75	5.0	5.25	V
V33	3.0	3.3	3.6	V
V12	1.15	1.2	1.32	V
环境温度 (TA)	0	-	70	℃
结温 (TJ)	0	-	125	℃

3. 功耗（5V 域，不含充电 / 外部 GPIO，核心数据）

表格

工作状态	5V 供电电流 (mA)	功耗 (mW)
无主机连接	0.83	4.15
挂起状态	3.35	16.75
1 个 HS 设备传输	30.90	153.26
4 个 HS 设备传输	57.20	282.00
1 个 SS 设备传输	70.80	349.04
4 个 SS 设备传输	127.20	633.46
4SS+4HS 设备传输	180.00	891.00

4. 时钟与复位要求

• 时钟：12MHz 晶振 / 振荡器，频率精度 ±100ppm，外部振荡器抖动 <50ps峰峰值；
• 上电：5V 上电上升时间 <10ms，下降时间 <100ms；
• 复位：内部复位在电源良好后10ms释放，外部复位时间需长于内部。

五、外设与功能控制

1. SPI 闪存要求
   • 最小容量：1M bit；
   • 必选指令：读状态 (05H)、读数据 (03H)、快速读 (0BH)、写使能 (06H) 等，支持扇区 / 块 / 芯片擦除；
   • 工作逻辑：优先加载外部 SPI 固件，无有效固件则启用内部 ROM。
2. LED 控制
   • 引脚：PLED/FN_C，支持自动 / 手动模式，遵循 USB2.0 规范 11.5.3；
   • 状态：连接主机常亮，全局挂起 / 过流熄灭，支持 SPI 固件定制显示逻辑。
3. 充电控制：需外部电源供电，PLED/FN_C 下拉禁用所有端口充电，上拉启用。

六、应用场景

BGS3510因高兼容性、低 BOM 成本、灵活配置特性，适用于：

1. USB 集线器（HUB）、扩展坞（Docking station）；
2. 显示器、智能电视；
3. 计算机系统（台式机 / 笔记本配件）；
4. 机顶盒（Set-Top Boxes）。

---

关键问题

问题 1（硬件设计与 BOM 优化）：BGS3510 在硬件设计上有哪些关键设计能有效降低 BOM 成本？

答案：① 内置5V 转 3.3V、5V 转 1.2V稳压器，无需外部焊接稳压芯片；② 集成上游端口 1.5KΩ 上拉电阻、下游端口 15KΩ 下拉电阻，省去外部电阻器件；③ 仅需单颗 12MHz 晶振即可满足时钟需求，无需多晶振配置；④ 片上集成 8 位微处理器和 Efuse 配置，无需额外控制芯片实现功能定制。

问题 2（充电功能）：BGS3510 的电池充电功能支持哪些协议，且充电模式会随什么条件切换，核心配置方式是什么？

答案：① 支持的充电协议：符合USB BC1.2规范的 CDP（充电下游端口）、DCP（专用充电端口）模式，同时兼容苹果 1A/2.1A/2.4A（分压模式）、三星 Galaxy 设备快充；② 模式切换条件：上游端口与主机连接时，下游端口为 BC1.2 CDP 模式；上游端口断开时，自动切换为 BC1.2 DCP 模式 + 苹果 / 三星快充模式；③ 核心配置：通过PLED/FN_C 引脚配置，下拉禁用所有下游端口充电，上拉启用所有端口充电，且充电功能需外部电源供电才能保证供电能力。

问题 3（功耗与工作状态）：BGS3510 在 5V 域下的功耗表现有何特点，不同工作状态下的功耗差异如何？

答案：① 功耗特点：具备低功耗设计，支持 USB3.2 U0-U3 和 USB2.0 L0-L2 低功耗状态，无主机连接时功耗极低，满负载传输时功耗线性上升，且功耗数据包含内置稳压器的转换损耗（不含充电功能和外部 GPIO 电流）；② 状态功耗差异：无主机连接时仅0.83mA（4.15mW），挂起状态为 3.35mA（16.75mW）；高速（HS）传输时，4 个端口满负载为 57.20mA（282.00mW）；超高速（SS）传输时，4 个端口满负载为 127.20mA（633.46mW）；4 个 SS+4 个 HS 端口同时传输时达峰值 180.00mA（891.00mW），不同传输速率和端口负载数对功耗影响显著。
