串口基础知识

STC8H 系列单片机具有 4 个全双工异步串行通信接口。每个串行口由 2 个数据缓冲器、一个移位寄存器、一个串行控制寄存器和一个波特率发生器等组成。每个串行口的数据缓冲器由 2 个互相独立的接收、发送缓冲器构成，可以同时发送和接收数据。

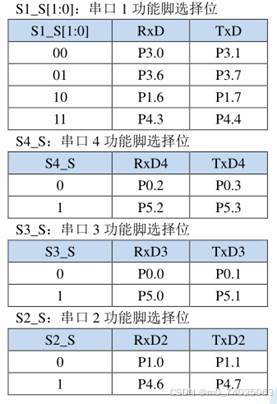

引脚说明：

工作模式：

模式 0：同步移位寄存器模式（半双工）。

模式 1：8 位 UART，波特率可变。

模式 2：9 位 UART，固定波特率（由系统时钟分频）。

模式 3：9 位 UART，波特率可变。

增强功能：

支持自动地址识别（多机通信）。

独立波特率发生器（支持高精度波特率）。

支持 DMA 数据传输（需结合 DMA 模块）。

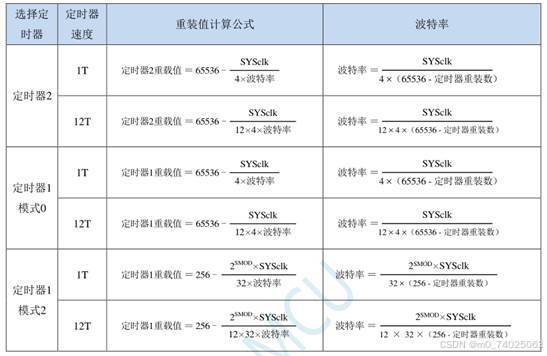

波特率配置

STC8H8K64U 的波特率可通过以下方式生成：

传统定时器模式（如定时器1或定时器2）。

独立波特率发生器（Baud Rate Generator, BRG）：

模式0：

模式1  / 模式3：

模式2：

自动地址识别

多机通信：在模式 2 或 3 下，从机可通过地址识别过滤数据。

配置方法：

设置 SADDR（从机地址寄存器）。

设置 SADEN（地址掩码寄存器），定义地址匹配的位。

启用自动地址识别标志位 SM2。

中断与标志位

中断源：

发送中断（TI）：数据发送完成时触发。

接收中断（RI）：数据接收完成时触发。

相关寄存器：

SCON：控制串口工作模式和中断标志。

IE（中断使能寄存器）：开启 ES（串口中断总开关）和 ES1/ES2（具体串口中断）。

IP（中断优先级寄存器）：设置中断优先级。

实验说明

使用串口1-4分别发送0x01、0x02、0x03、0x04，时间间隔为500ms，同时若串口1-4接收到0x01，对应的LED2-LED5会点亮，若串口1-4接收到其它数据，LED2-LED5会熄灭。以串口4为例。

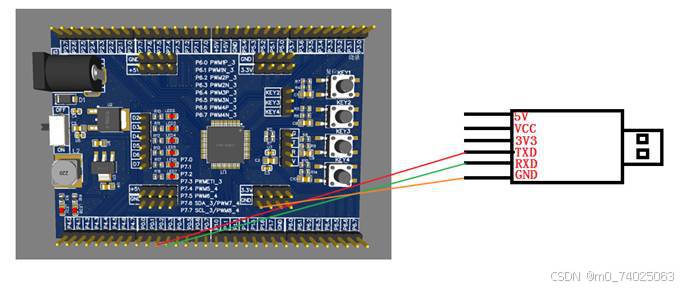

接线图

串口1：3.0—TXD  3.1—RXD

串口2：1.0—TXD  1.1—RXD

串口3：0.0—TXD  0.1—RXD

串口4：0.2—TXD  0.3—RXD

GND— GND

编写程序

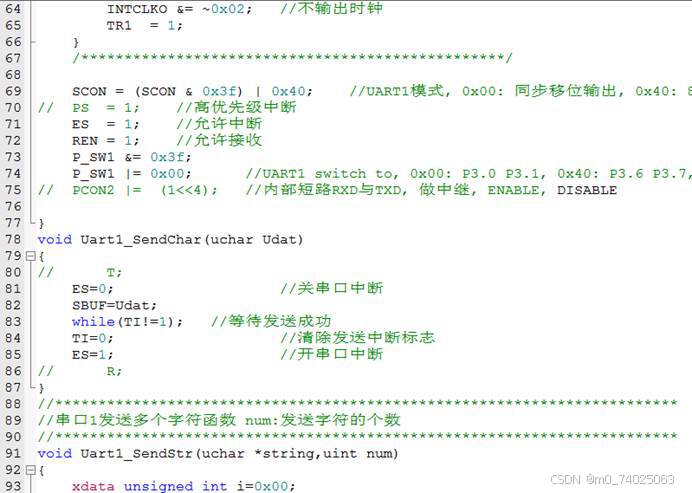

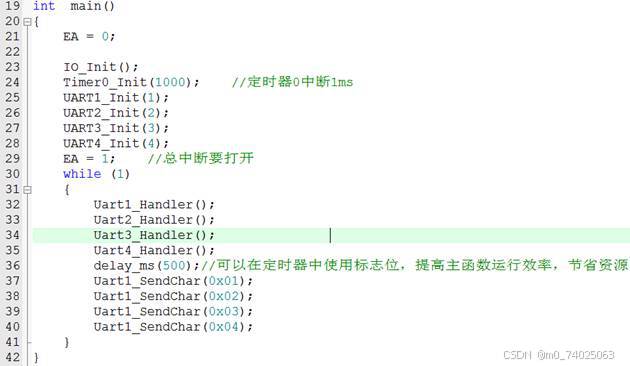

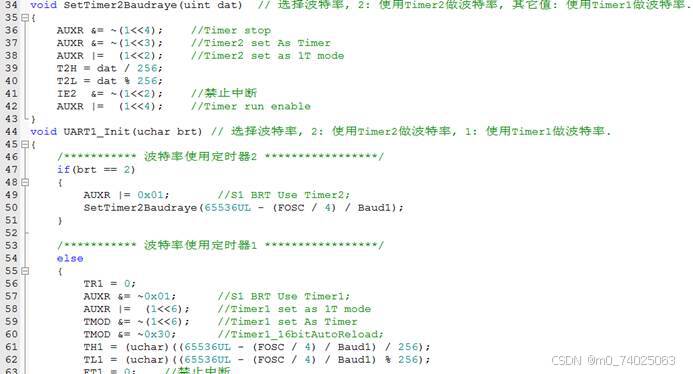

代码说明：部分代码借鉴STC官网，根据实验改动，由于代码过只展示部分代码，完整代码可下载。
