机器人设计与应用综合实训 ——ESP32 开发技术分享
本文分享了基于ESP32S3开发板的机器人实训项目，重点介绍了LCD显示与交互功能的实现过程。主要内容包括：1）ESP32开发环境搭建与引脚配置；2）LCD字符/图片显示、计时器功能开发；3）使用GUI-GUIDER工具实现天气预报、日期显示和屏幕滑动功能；4）LVGL模拟登录界面的开发。文章详细梳理了开发流程，总结了常见问题解决方案，如GUI-GUIDER界面显示异常、滑动功能失效等，并提出了后
·
本文为机器人设计与应用综合实训中，基于 ESP32 的开发技术分享帖，主要记录实训过程中的 ESP32 开发要点、问题排查及实践总结，重点补充GUI-GUIDER 开发 LCD 天气预报 / 日期 / 计时器 / 屏幕滑动功能，完善 LVGL 模拟登录界面、基础 LCD 显示相关实操内容，贴合实训核心需求，兼顾技术细节与实操记录。
一、实训基础信息
| 实训项目名称 | ESP32S3 点亮显示屏烧录转译 | 实训时间 | 3.13 |
|---|---|---|---|
| ESP32 开发板型号 | ESP32S3 | 开发环境 | ESP-IDF |
二、ESP32 开发核心知识点梳理
| 知识点类别 | 具体知识点 | 核心原理简述 | 实训应用场景（机器人相关） | 备注（易错点 / 重点） |
|---|---|---|---|---|
| 引脚配置 | LCD 与 ESP32 引脚映射（I2C） | 根据 LCD 通信协议，将 ESP32 的 GPIO 口分配为 LCD 的 SDA/SCL（I2C），建立硬件通信链路 | 机器人状态屏显模块硬件接线，确定屏显与主控的引脚连接 | 1. 避开 ESP32 默认复用功能引脚；2. 预留 LCD 背光引脚（BL），接 GPIO 或电源 |
| 外设驱动 | LCD 图片显示、字符显示及字号修改 | 点阵显示原理，图片转十六进制像素数组后传输至 LCD 显存逐点渲染；不同字号对应不同点阵库，通过库函数设置点阵大小控制字符像素维度 | 机器人开机显示 logo、实时显示传感器数值 / 运行模式，放大关键数据字号、缩小辅助文字 | 1. 图片分辨率≤LCD 分辨率；2. 修改字号后需重新刷新，避免字符重叠 |

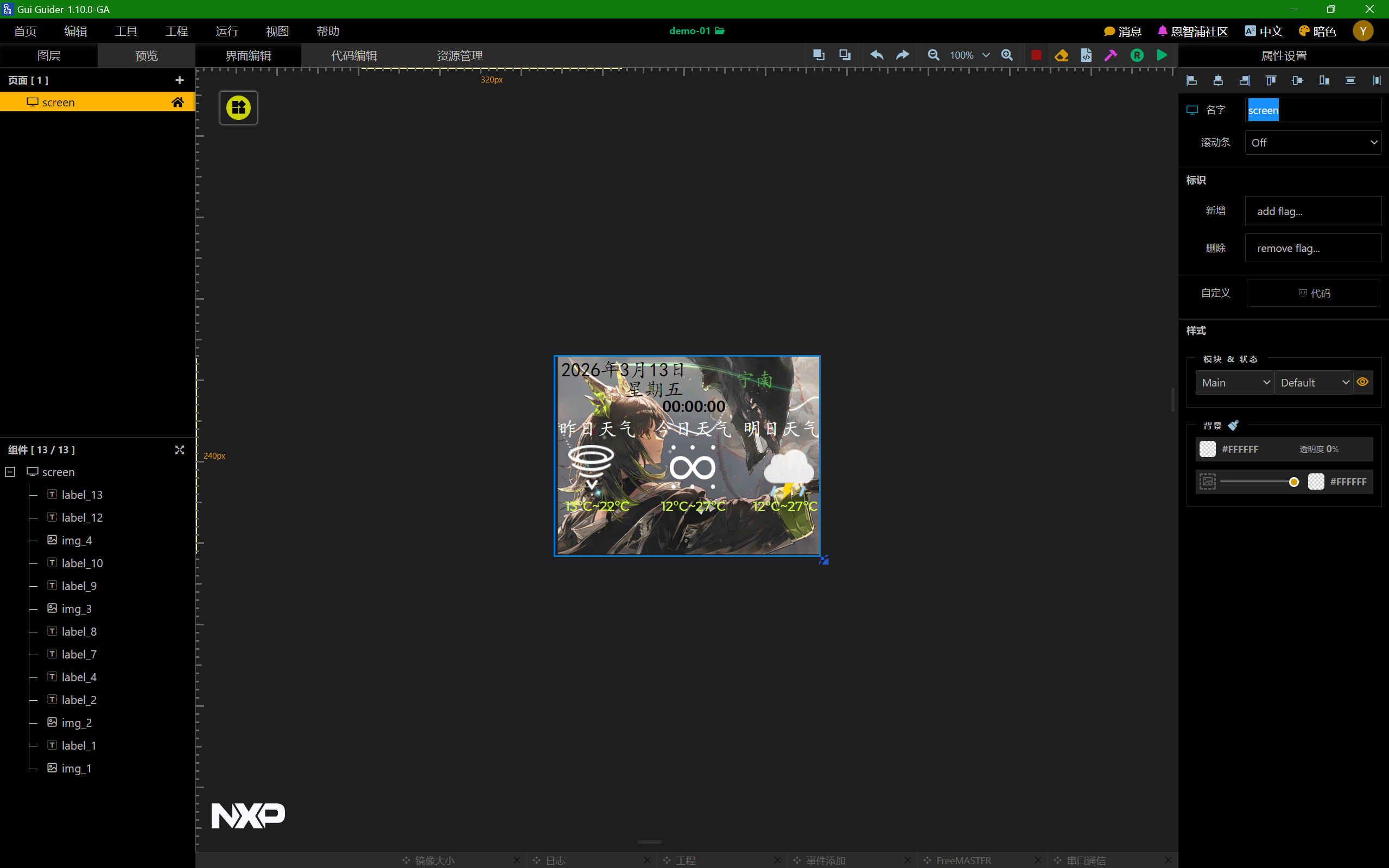

| 外设驱动 | GUI-GUIDER 工具使用、LCD 天气预报 / 日期 / 计时器 / 屏幕滑动开发 | GUI-GUIDER 是 LVGL 可视化开发工具，通过拖拽控件生成 UI 代码，无需手动编写大量 LVGL API；屏幕滑动基于 LVGL 页面 / 滚轮控件，通过触摸事件触发页面切换 / 内容滚动 | 机器人人机交互界面：显示环境温湿度（模拟天气预报）、系统时间 / 日期、工作计时器，支持滑动切换不同功能界面 | 1. GUI-GUIDER 生成的代码需适配 ESP32 内存；2. 滑动功能需配置触摸驱动，校准触摸坐标 |
| 通信协议 | I2C 通信协议 | I2C 布线简单 | I2C 用于小尺寸字符 LCD（如 1602） | / |
| 代码开发 | LCD 显示库函数调用、数据刷新机制 | 调用驱动库初始化、显示、清屏函数实现显示逻辑，定时 / 局部刷新数据避免显示残留 | 机器人 LCD 屏显图片、字符、计时器、、LVGL 登录界面、GUI-GUIDER 多功能 UI 的实现与数据更新 | 避免频繁全屏清屏，采用局部清屏减少 ESP32 资源占用 |
| 代码开发 | LVGL/GUI-GUIDER 控件创建与事件绑定 | 通过 LVGL API/GUI-GUIDER 拖拽创建控件，绑定点击 / 滑动 / 定时事件实现交互逻辑；配置控件样式美化界面 | 机器人登录界面交互、天气预报 / 日期 / 计时器数据刷新、屏幕滑动切换界面 | 1. 控件坐标需适配 LCD 分辨率；2. 定时刷新事件避免阻塞，保证界面响应流畅 |
三、ESP32 机器人开发实操步骤
| 步骤序号 | 实操内容（ESP32 相关） | 操作步骤细节 | 使用工具 / 代码片段 | |
|---|---|---|---|---|
| 1 | 开发环境搭建 | 1. 安装 ESP32 对应开发环境，添加开发板管理器；2. 安装 LCD 相关驱动库（Adafruit_GFX、）；3. 下载并配置 LVGL 库，修改lv_conf.h启用 LVGL 并适配 ESP32 内存；4. 安装 GUI-GUIDER 工具，配置 LVGL 版本与 ESP32 开发环境匹配；5. 根据 LCD 型号修改 LVGL/GUI-GUIDER 显示驱动配置（绑定 I2C 引脚、分辨率） |
ESP-IDF、数据线、LVGL 源码包、GUI-GUIDER 安装包 | |
| 2 | ESP32 开发板调试 | 1. 连接开发板与电脑，选择对应串口和开发板型号；2. 上传测试代码，验证串口通信、GPIO 口输出正常；3. 单独测试 LCD 背光，通过 GPIO 高低电平控制背光亮灭；4. 上传 LVGL 基础测试代码，验证 LCD 可显示 LVGL 默认控件；5. 测试触摸面板（若有），校准触摸坐标 | USB 数据线、触摸面板 | |
| 3 | 外设与 ESP32 连接 | 1. 按引脚配置，用杜邦线连接 ESP32 与 LCD（SDA/SCL/SCLK/MOSI/CS/DC 等）；2. 连接触摸面板与 ESP32 对应的 GPIO 口（滑动功能必需）；3. 为 ESP32 和 LCD 正常供电（LCD 多为 3.3V/5V） | 电源模块、触摸面板 | |

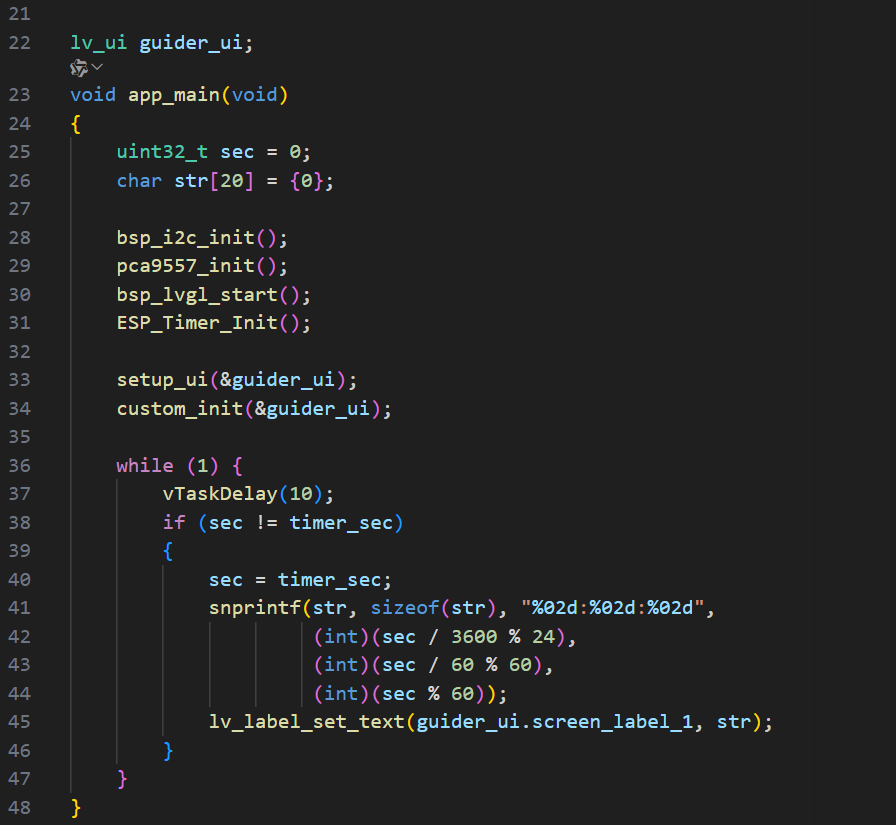

| 4 | 代码编写与烧录 | ### 4.1 基础显示功能（原有）1. 编写 LCD 字符 / 图片 / 计时器显示代码；2. 编写 LVGL 模拟登录界面代码；### 4.2 GUI-GUIDER 开发多功能 UI1. 打开 GUI-GUIDER，创建新项目，配置 LCD 分辨率、LVGL 版本；2. 拖拽控件：标签（天气预报 / 日期）、计时器控件、页面容器（实现滑动）；3. 配置控件属性：字体、颜色、位置、刷新周期；4. 绑定事件：触摸滑动切换页面、计时器定时刷新、日期自动更新；5. 生成代码并导入 ESP32 开发环境；6. 整合所有功能代码，烧录至 ESP32 | GUI-GUIDER | |
| 5 | 机器人功能调试 | 1. 测试 LCD 基础显示：验证字符 / 图片 / 计时器 / GIF 动图显示效果；2. 调试 LVGL 登录界面：验证控件交互、登录逻辑；3. 调试 GUI-GUIDER 多功能 UI）、日期、计时器数据实时刷新； - 测试屏幕滑动功能，验证页面切换流畅无卡顿； - 校准触摸坐标，解决滑动偏移问题；4. 将所有显示功能与机器人主控集成，实现开机登录→滑动切换至状态显示界面 | 机器人主控、传感器模块、LCD 模块、触摸面板 | |
| 6 | 功能优化与完善 | 1. 优化代码结构：将各显示功能、LVGL/GUI-GUIDER 界面分别封装为独立函数；2. 解决显示问题：采用局部清屏替代全屏清屏，解决字符 / 时间 / GIF 帧残留；3. 优化 GUI-GUIDER 界面：调整滑动灵敏度、优化控件布局，适配机器人操作习惯；4. 增加数据联动：将机器人传感器温湿度数据同步至天气预报界面 | / |
四、ESP32 开发常见问题及解决方案
| 问题序号 | 问题描述（ESP32 相关） | 排查过程 | 解决方案 | 问题总结（避免方法） |
|---|---|---|---|---|
| 1 | GUI-GUIDER 生成代码烧录后 LCD 无显示 | 1. 检查 GUI-GUIDER 项目配置的 LCD 分辨率 / 引脚是否与实际一致；2. 验证生成的代码是否包含 LVGL 初始化和刷新逻辑；3. 查看 ESP32 内存是否不足（GUI-GUIDER 代码体积较大） | 1. 重新在 GUI-GUIDER 中配置正确的 LCD 参数，重新生成代码；2. 在代码中补充lv_timer_handler()刷新逻辑；3. 精简 GUI-GUIDER 控件数量，降低 ESP32 内存占用 |
1. GUI-GUIDER 项目配置需 1:1 匹配硬件参数；2. 生成代码后需检查 LVGL 核心刷新逻辑是否完整 |
| 2 | GUI-GUIDER 界面屏幕滑动无响应 / 偏移 | 1. 检查触摸驱动是否校准，触摸坐标与 LCD 显示坐标是否映射；2. 验证 GUI-GUIDER 中滑动控件（页面 / 滚轮）的触发区域是否配置；3. 查看lv_indev_drv_t输入设备驱动是否注册 |
1. 重新校准触摸面板，修正坐标映射函数；2. 在 GUI-GUIDER 中扩大滑动触发区域，调整滑动灵敏度；3. 确保代码中注册触摸输入设备驱动 | 1. 滑动功能依赖精准的触摸坐标校准；2. 滑动控件需配置合理的触发区域和灵敏度 |
五、实训总结与 ESP32 开发心得
| 项目完成情况 | 本次实训完成 ESP32 驱动 LCD 的全流程开发，成功实现图片显示、字符显示及字号修改、计时器、LVGL 模拟登录界面功能，新增并完成 GUI-GUIDER 工具使用及 LCD 天气预报、日期、计时器、屏幕滑动功能开发 |
|---|---|
| ESP32 开发重点收获 | 1. 掌握 ESP32 与 LCD 的 SPI/I2C 接线方法，理解两种通信协议在 LCD 显示中的适用场景；2. 熟练使用 LCD 驱动库，掌握字符、图片、计时器的核心开发代码与库函数调用；3. 掌握 LVGL 图形库的基础配置与使用，学会通过 GUI-GUIDER 可视化工具开发复杂 UI，实现天气预报、日期、计时器显示及屏幕滑动交互；4. 提升 ESP32 代码调试能力，能快速排查并解决 LCD 显示、LVGL/GUI-GUIDER 界面开发中的重叠、花屏、控件无响应、滑动失效等常见问题 |
| 存在的不足 | 1. 对 LCD 驱动库、LVGL 底层源码及 GUI-GUIDER 代码生成逻辑理解较浅，仅能完成基础功能开发，无法自主定制复杂控件；2. GUI-GUIDER 界面的滑动逻辑仅实现基础页面切换，未开发滑动阻尼、回弹等进阶效果；3. 天气预报数据仅为模拟值，未对接真实传感器 / 网络数据 |
| 后续改进计划 | 1. 深入学习 LVGL/GUI-GUIDER 底层逻辑，尝试自主修改生成代码，定制个性化控件和滑动效果；2. 为 GUI-GUIDER 界面添加滑动阻尼、回弹等交互效果，提升操作体验；3. 对接温湿度传感器 / 网络 API，实现天气预报数据的真实更新；4. 优化代码结构，采用内存分区、按需加载界面的方式降低 ESP32 资源占用；5. 整合所有显示功能，实现机器人开机登录→滑动切换至状态 / 天气 / 计时界面的完整交互流程 |
