简介：单片机的IO口是其与外部世界交流的关键，理解和应用IO口对于单片机开发者来说至关重要。本文详细介绍了IO口的基本概念、工作原理、结构组成及控制方式。深入探讨了在不同模式下，IO口如何控制数据的输入输出，以及其在结构框图中的角色和功能。通过这些知识，开发者可以更有效地利用IO口，实现与多种外部设备的高效交互。

1. 单片机IO口基本概念

单片机IO口的定义

在单片机系统中，IO口（输入/输出口）是连接外部世界和微控制器内部电路的重要桥梁。它可以用于读取外部传感器信号、控制LED指示灯、驱动继电器等。

IO口的作用

IO口的主要作用是提供信号的输入和输出能力，使得单片机可以接收外部设备的状态信息以及向外部设备发送控制信号或数据。

IO口的分类

IO口根据其功能和结构的不同，可以分为数字IO口和模拟IO口两大类。数字IO口处理的是0和1的数字信号，而模拟IO口则用于处理连续变化的模拟信号。此外，还可以根据电流驱动能力进行分类，如集电极开路IO、推挽IO等。

IO口在编程中的重要性

在单片机编程过程中，合理使用IO口对提高系统的稳定性和灵活性至关重要。通过软件配置IO口的模式（输入或输出），可以设计出满足各种应用需求的电路系统。在接下来的章节中，我们将深入探讨IO口的输出模式和输入模式的工作原理及实现。

2. IO口输出模式工作原理

2.1 IO口输出模式概述

2.1.1 输出模式的基本功能

IO口的输出模式是单片机与外部世界进行交互的重要方式之一。在输出模式下，单片机的IO口能够驱动外部设备，如LED灯、继电器、电机等。输出模式的主要功能是控制这些外围设备的开关状态或者调节它们的工作状态。例如，当IO口输出高电平时，可以点亮一个LED灯；输出低电平时，则熄灭LED灯。此外，输出模式还能实现简单的信号发送功能，比如产生方波信号驱动蜂鸣器发声。

2.1.2 输出模式的工作条件

为了保证IO口能正常工作于输出模式，需要满足一定的条件。首先，IO口需要被配置为输出模式，这通常是通过设置IO口控制寄存器来实现的。其次，IO口必须能够提供足够的电流以驱动连接的外部设备，否则将无法正确驱动负载。同时，输出模式还受到单片机供电电压的限制，输出电平必须在规定的范围内，否则可能损坏IO口或外部设备。最后，输出模式下也需要考虑外部环境因素，比如电磁兼容性（EMC）问题，以确保单片机系统稳定运行。

2.2 IO口输出模式的具体实现

2.2.1 电流驱动能力与输出类型

在具体实现IO口输出模式时，电流驱动能力是一个关键因素。IO口的电流驱动能力决定了它能驱动多大的外部负载。一般来说，IO口电流驱动能力有限，对于较大的负载，需要使用外部驱动电路如晶体管、继电器等。输出类型通常分为推挽输出（Push-Pull）和开漏输出（Open-Drain）两种。

• 推挽输出 允许IO口在高电平和低电平时分别输出电源电压和地电压。它的优点是能够提供较大的电流，适合大多数的应用场景。
• 开漏输出 则仅能将IO口拉低到地，当输出高电平时，需要外部上拉电阻将IO口拉到高电平。开漏输出的优点是能够实现“线与”功能，即多个IO口可以连接在一起实现与逻辑。

2.2.2 输出模式下的信号电平特性和特性

输出模式下的信号电平特性主要关注其电平的稳定性和上升/下降时间。稳定的电平保证了信号的可靠性，而快速的上升/下降时间对于高速信号来说尤为重要，可以减小信号的传输延迟和电磁干扰。

• 电平稳定性 与IO口的供电电压、负载大小和外部环境有关。为了提高稳定性，往往需要采取适当的电源去耦和布线措施。
• 上升/下降时间 则依赖于IO口的电流驱动能力和负载的电容特性。在设计时，可能需要考虑使用上拉或下拉电阻来调整信号的传输速度，以避免过快的边沿引起干扰。

在输出模式下，单片机通常需要与外围电路协同工作。因此，开发者需要准确理解单片机的IO口特性和外围电路的需求，以确保IO口能可靠地工作在输出模式。在接下来的章节中，我们将深入探讨IO口的输入模式、结构组成以及控制方式，为设计和开发提供全面的技术支持。

3. IO口输入模式工作原理

3.1 IO口输入模式概述

3.1.1 输入模式的基本功能

IO口输入模式允许单片机接收来自外部设备的信号，比如传感器数据、按钮状态等。此模式是单片机感知外部环境变化的重要手段。为了正确理解输入模式，首先要明确几个关键点：

1. 信号识别 ：输入模式需要能够准确识别外部设备送来的电信号，并将其转化为数字信号供单片机处理。
2. 信号电平 ：输入模式需要能够区分高电平和低电平，这通常与逻辑电平标准（如TTL，CMOS等）有关。
3. 阻抗匹配 ：为了减少信号损失和反射，输入模式的阻抗通常设计为高阻抗，以保证与外部设备的接口兼容。

3.1.2 输入模式的工作条件

输入模式要想正确工作，必须满足以下条件：

1. 供电电压 ：输入电压必须在单片机允许的范围内，过高或过低都将影响单片机的正常工作。
2. 信号电平 ：必须符合单片机的逻辑电平标准，否则可能会导致错误的逻辑读取。
3. 外部干扰 ：环境中的电磁干扰可能会影响信号质量，因此输入模式的抗干扰能力也是工作条件之一。

3.2 IO口输入模式的具体实现

3.2.1 输入模式下的信号电平检测原理

在输入模式下，信号电平的检测依赖于电气特性。通常，一个IO口在配置为输入模式时，内部电路会采用如下原理进行检测：

• 逻辑电平门限 ：单片机的输入端会有逻辑电平识别的门限电压，比如0.8V以下为低电平，2V以上为高电平。单片机通过比较输入电压与门限值来判断电平状态。

// 假设使用伪代码来展示检测过程
if (inputVoltage < LOW_THRESHOLD) {
    // 认定为低电平
} else if (inputVoltage > HIGH_THRESHOLD) {
    // 认定为高电平
}

• 输入保护电路 ：为了避免过高的电压损坏单片机，输入端通常会集成一些保护电路，如齐纳二极管、限流电阻等。

3.2.2 输入模式的高阻抗特性与保护机制

高阻抗特性是输入模式的重要特点之一，有助于减少对信号源的负载，保证信号完整性。典型的高阻抗输入电路设计要求：

• 高输入阻抗 ：通常达到数百kΩ至数MΩ，使得输入电流可以忽略不计。
• 抗静电保护 ：为了防止静电对单片机造成损害，设计时会在IO口输入端增加ESD（Electrostatic Discharge）保护器件。

下表展示了不同单片机的IO口输入阻抗典型值对比：

单片机型号	输入阻抗 (Ω)
MCU1	2MΩ
MCU2	500kΩ
MCU3	1MΩ

高阻抗输入模式允许单片机与多种传感器和设备直接连接，但需注意：

1. 避免因外部因素（如湿气、灰尘等）导致的漏电流。
2. 防止输入信号在长时间内未使用而导致的漂移问题。

// 代码展示如何配置IO口为高阻抗输入模式（伪代码）
configureIO(inputPort, INPUT_HIGH_IMPEDANCE);

上述代码展示了如何使用函数配置一个IO口为高阻抗输入模式。参数 INPUT_HIGH_IMPEDANCE 表示将IO口配置为高阻抗模式。

在此基础上，我们通过实际操作来确保输入模式的高阻抗特性和抗静电保护机制得到有效应用：

1. 在硬件层面，检查并确认IO口的设计是否满足高阻抗输入的要求。
2. 在软件层面，合理地配置IO口模式，确保在程序运行时，IO口是按照高阻抗模式来处理信号。

下图展示了IO口高阻抗输入模式下的电路图，包括ESD保护电路和限流电阻。

graph TD
    A[外部信号源] -->|输入信号| B[限流电阻]
    B --> C[ESD保护二极管]
    C --> D[单片机IO口]

通过图中所示的电路图，我们可以看到输入信号通过限流电阻以减小电流，然后通过ESD保护二极管以防止过电压损伤单片机。之后信号到达IO口进行检测处理。

综上所述，IO口输入模式是单片机与外部世界沟通的关键途径，它不仅仅是一端简单连接，还包含了复杂的电平检测原理、高阻抗特性以及保护机制，以确保信号的准确无误和设备的安全稳定。通过深入理解这些原理和设计，对于开发稳定可靠的电子系统至关重要。

4. IO口结构组成详解

4.1 IO口硬件结构

4.1.1 IO口的电气连接与引脚配置

在讨论IO口的硬件结构时，首先要了解的是IO口的电气连接和引脚配置。IO口，也称为输入/输出端口，是单片机与外部世界进行信息交互的重要接口。它们通过一系列的引脚（Pins）暴露在单片机的物理封装上，以便于外部电路的连接。

引脚配置直接关系到单片机如何与传感器、执行器、显示器、网络接口等外设进行物理连接。典型的IO口引脚可以被配置为输入或输出，或者是复用功能，例如，一个引脚既可以作为串行通信的输入，也可以作为PWM输出信号的源头。

电气连接方面，IO口需遵循电气特性规范，如电压电平、最大电流承受能力等。这决定了IO口可以驱动哪些类型的外围设备以及如何保护单片机不受过压或过流的损害。

单片机IO口引脚配置示例：

| 引脚号 | 名称    | 类型 | 功能描述                         |
|--------|---------|------|----------------------------------|
| 1      | P1.0    | IO   | 通用输入输出引脚                 |
| 2      | P1.1    | IO   | 通用输入输出引脚，复用为ADC输入 |
| 3      | VCC     | 电源 | 正电源连接点                     |
| 4      | GND     | 地   | 接地点                           |
| ...    | ...     | ...  | ...                              |

4.1.2 IO口内部电路的设计与功能

IO口的内部电路设计对于单片机的性能至关重要。内部电路通常包括三态缓冲器、上下拉电阻、寄存器以及相关的控制逻辑。在输出模式下，三态缓冲器允许单片机输出高电平、低电平或高阻态（即Z态），以实现更灵活的电路连接。上下拉电阻则是为了防止引脚在未连接外部电路时出现悬浮状态，从而减少外部噪声对单片机的干扰。

IO口内部电路示意图：

+-----------------+       +----------------+
|                 |       |                |
|   上拉电阻      |------>|  三态缓冲器    |
|                 |       |                |
+-----------------+       +----------------+
                             |
+-----------------+       |
|                 |       |
|   下拉电阻      |<------+
|                 |
+-----------------+

当IO口被配置为输入模式时，它可以被用来读取外部信号电平。这时，三态缓冲器将外部信号导入内部逻辑电路，供处理器读取。在某些设计中，还可能包含防抖动电路，以提高信号的稳定性和可靠性。

4.2 IO口的软件配置

4.2.1 IO口的初始化设置与控制寄存器

为了使IO口按预期工作，必须通过软件对它们进行适当的初始化和配置。初始化通常涉及到设置控制寄存器，这些寄存器决定了IO口的模式、方向、输出类型等。

以8051单片机为例，P1寄存器控制端口1的所有引脚。要将端口1的一个引脚配置为输出，可以将相应位写为”0”，将引脚配置为输入，则写为”1”。以下是初始化IO口的基本代码示例：

#include <reg51.h> // 包含8051寄存器定义

void IO_Init() {
    P1 = 0xFF; // 将端口1所有引脚配置为输入模式（高阻态）
    P2 = 0x00; // 将端口2所有引脚配置为输出模式（低电平）
}

void main() {
    IO_Init(); // 调用初始化函数
    // ... 其他程序代码 ...
}

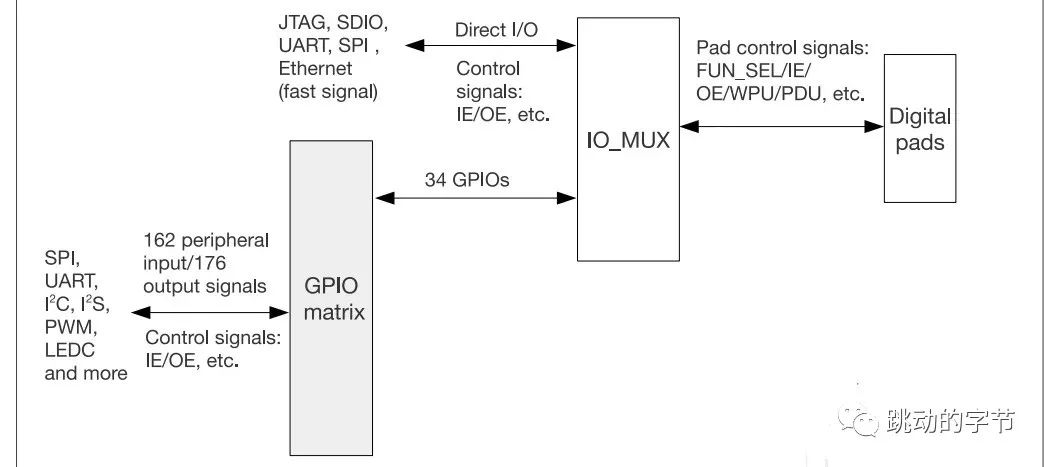

4.2.2 IO口的多路复用与功能扩展

随着技术的发展，IO口的多路复用和功能扩展已经变得非常普遍。多路复用是指使用单一物理引脚来实现多个逻辑功能。例如，一个引脚可作为通用IO口，也可作为串行通信的时钟线或数据线。为了实现这种复用，单片机内部通常会集成专用的硬件逻辑和寄存器，使得开发者可以在软件中选择当前引脚的功能。

以下示例展示了如何在软件中配置一个IO口作为多个功能的复用：

#include <reg51.h> // 包含8051寄存器定义

void IO_Multiplex() {
    SCON = 0x50; // 配置为模式1，使用P1.0作为串行通信数据线 RXD
    P1M1 = 0x00; // P1.0工作在准双向模式
    P1M0 = 0x01; // P1.0作为输入

    // ... 在这里添加其他复用配置代码 ...
}

void main() {
    IO_Multiplex(); // 多路复用初始化
    // ... 其他程序代码 ...
}

多路复用不仅可以节省IO资源，还能在设计更复杂的系统时提高灵活性。开发者需要仔细规划IO口的复用策略，以确保各种功能在不同时刻的正常运作。

5. IO口控制方式分类及单片机结构框图解读

5.1 IO口控制方式分类

5.1.1 传统IO口控制与特殊功能IO口控制

在单片机领域，IO口控制方式可以大致分为两类：传统的IO口控制和特殊功能IO口控制。

传统IO口控制 主要用于通用的输入输出任务，其操作简单直观，允许开发者通过简单的编程来控制引脚的高低电平，进而驱动外围设备如LED、按钮等。例如，在8051单片机中，可以使用简单的 SETB 和 CLR 指令来设置和清除某个IO口的状态。

而 特殊功能IO口控制 则涉及到更多的功能，如具有中断功能的IO口、支持I2C/SPI通信协议的IO口等。这些IO口的控制通常需要通过一系列设置寄存器的命令来激活特殊功能，例如，在STM32系列单片机中，通过配置GPIO的模式寄存器来设置引脚为复用功能模式，以支持如UART、I2C等通信协议。

5.1.2 IO口在不同单片机平台的控制差异

不同的单片机平台在IO口的控制上有着各自的特点和差异。例如，在基于AVR架构的ATmega系列单片机中，IO口控制采用的是端口操作指令，如 OUT 指令写入数据到端口寄存器。而在基于ARM架构的STM32系列单片机中，IO口控制则需要通过寄存器映射来完成，例如通过设置特定的位来改变IO口的输出速度。

每种平台根据其硬件设计和功能需求，都提供了不同的寄存器和配置方式。因此，开发者在进行IO口控制时，必须参考相应单片机的数据手册，正确地使用控制命令和寄存器操作。

5.2 单片机结构框图解读

5.2.1 单片机核心架构与IO口位置

单片机的内部架构通常包含CPU核心、内存、时钟系统、电源管理和外设接口等多个模块。其中，IO口作为连接单片机与外部世界的桥梁，其位置在单片机结构框图中占据着重要地位。

例如，以经典的8051单片机为例，其具有4个8位的并行IO口（P0, P1, P2, P3）。这些IO口不仅负责提供和接受数据，还可以控制单片机的某些外设。框图中通常会显示这些IO口连接到单片机的I/O总线，显示它们如何与CPU核心进行交互。

5.2.2 单片机与外围设备连接方式及IO口影响

单片机与外围设备的连接方式多种多样，其中IO口起着决定性的作用。例如，可以通过IO口控制LED显示或读取按键状态。又或者，使用具有模数转换功能的IO口读取传感器数据，实现对环境的感知。

单片机的IO口数量、类型（输入、输出或双向）和特性（如支持中断、支持高电平或低电平触发）将直接影响到外围设备的连接方式和效率。例如，一个支持中断的IO口可以用来读取快速变化的信号，而不需要占用CPU太多的资源。

5.2.3 IO口在单片机系统中的角色与应用

在单片机系统中，IO口的角色是多方面的。它可以作为数字信号的输入输出通道，也可以是模拟信号的转换器，或者作为与其他设备通信的接口（如I2C, SPI, UART等）。

在实际应用中，IO口可以连接各种外围设备，如LED显示器、蜂鸣器、键盘、触摸屏、传感器和通信模块等。通过编程控制IO口的行为，可以实现数据的采集、处理、显示、存储和传输等操作。

IO口的灵活性使得它成为单片机系统中最活跃的部分之一，对整个系统的功能实现起着至关重要的作用。通过合理的利用IO口，可以充分发挥单片机的性能，完成复杂的应用需求。

flowchart LR
    CPU[CPU核心] -->|控制信号| IOPort[IO口]
    IOPort -->|输入信号| Device[外围设备]
    IOPort -->|输出信号| Device
    IOPort -->|串行通信| Device
    CPU -->|时钟| Clock[时钟系统]
    CPU -->|数据| Memory[内存]

上图是一个简化的单片机系统框图，展示了CPU、IO口和外围设备之间的关系，以及IO口在单片机系统中的关键作用。
