本次 ESP32-S3 开发实操核心围绕GUI Guider 可视化工具展开，完成了工具的安装配置、界面绘制、中文显示设置，以及生成代码向 ESP-IDF 框架（VS Code 开发环境）的移植适配，最终实现了可视化设计界面在 ESP32-S3 板载 LCD 上的正常显示。以下为完整实操流程、关键注意事项及结合项目开发的思考与总结，为后续嵌入式图形界面可视化开发提供参考。

一、GUI Guider 工具安装与基础配置

GUI Guider 是 LVGL 官方推出的可视化界面设计工具，可通过拖拽组件快速绘制嵌入式图形界面并自动生成配套代码，大幅降低 LVGL 界面开发的难度，其安装与基础配置需完成 JDK 环境检查、软件安装及界面汉化，具体步骤如下：

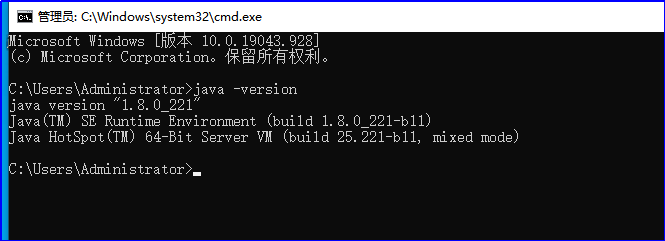

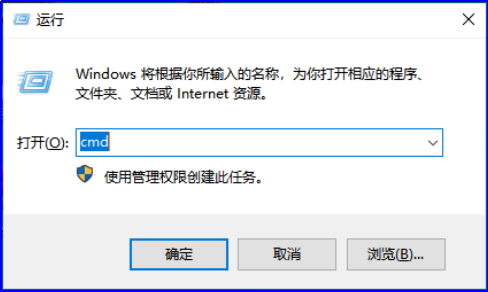

1. JDK 环境检查GUI Guider 运行依赖 JDK 环境，首先通过WIN+R打开系统运行窗口，输入cmd打开控制台，执行命令java -version，若控制台显示 JDK 版本信息则说明环境已安装；若提示命令未找到，需先下载安装适配的 JDK 版本，完成环境配置后再进行后续操作。

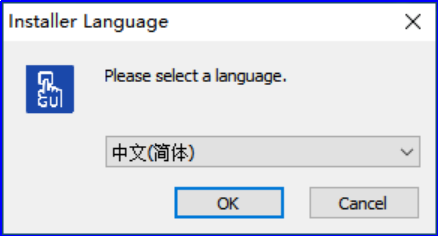

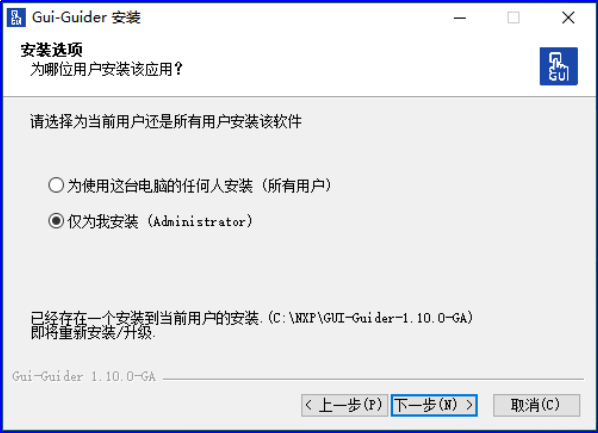

2. 软件安装双击 GUI Guider 安装包，安装过程中选择中文版本，自定义软件安装路径后点击安装，等待安装进度完成即可；安装完成后打开软件，若未注册账户需先完成注册，已有账户直接登录。

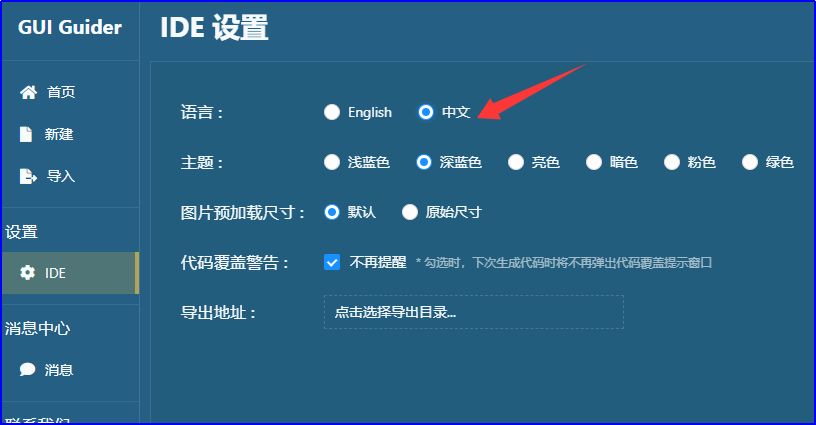

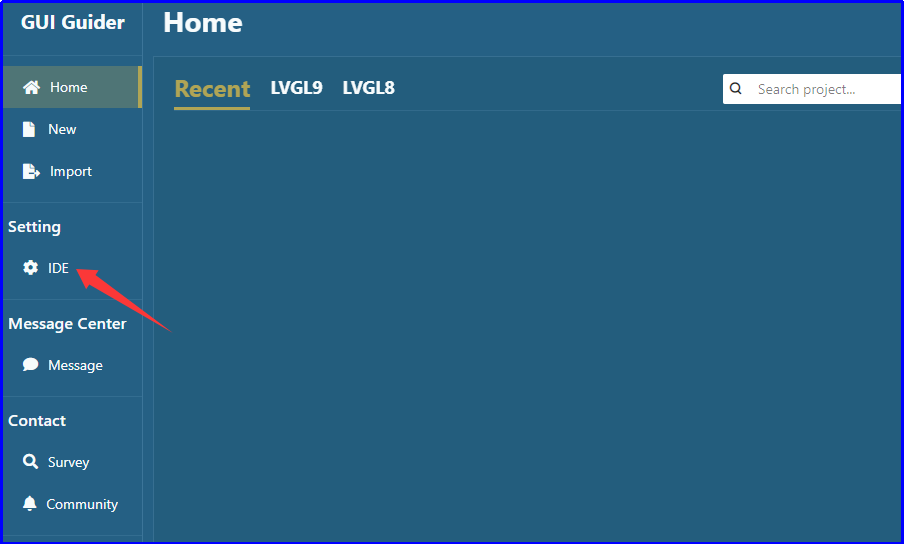

3. 界面汉化配置软件登录成功后，在系统设置中将界面语言修改为中文，便于后续界面绘制与操作，完成后保存设置，重启软件即可生效。

二、GUI Guider 工程创建与界面绘制

完成工具基础配置后，通过新建工程、可视化拖拽组件实现界面设计，并完成编译预览，快速验证界面设计效果，具体操作步骤如下：

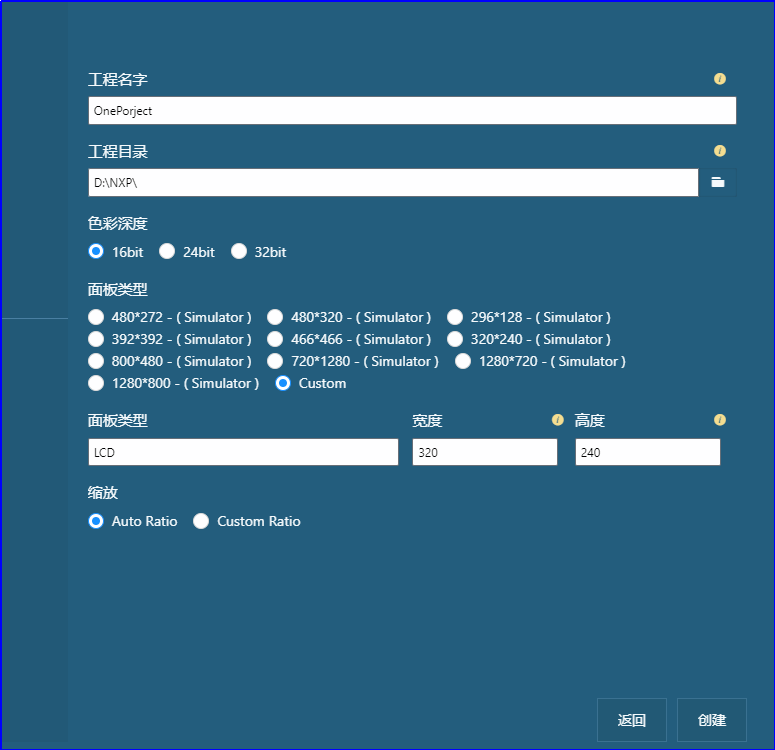

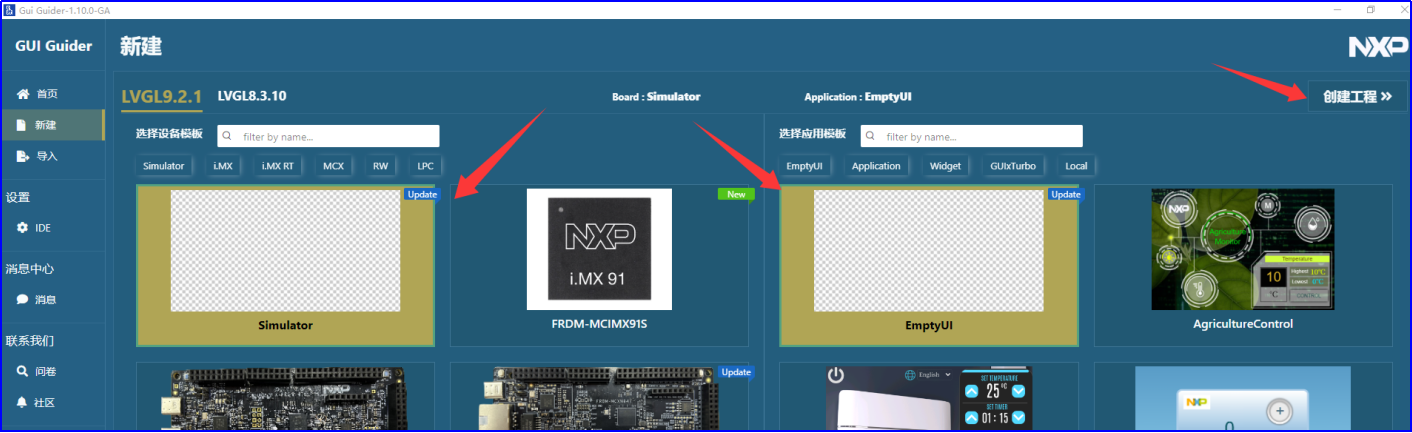

1. 新建工程打开 GUI Guider 软件，点击创建新工程，根据开发需求配置工程基础信息（如适配 LVGL 版本、硬件分辨率等，需与 ESP32-S3 板载 LCD 参数匹配），配置完成后点击确认，生成空白工程。

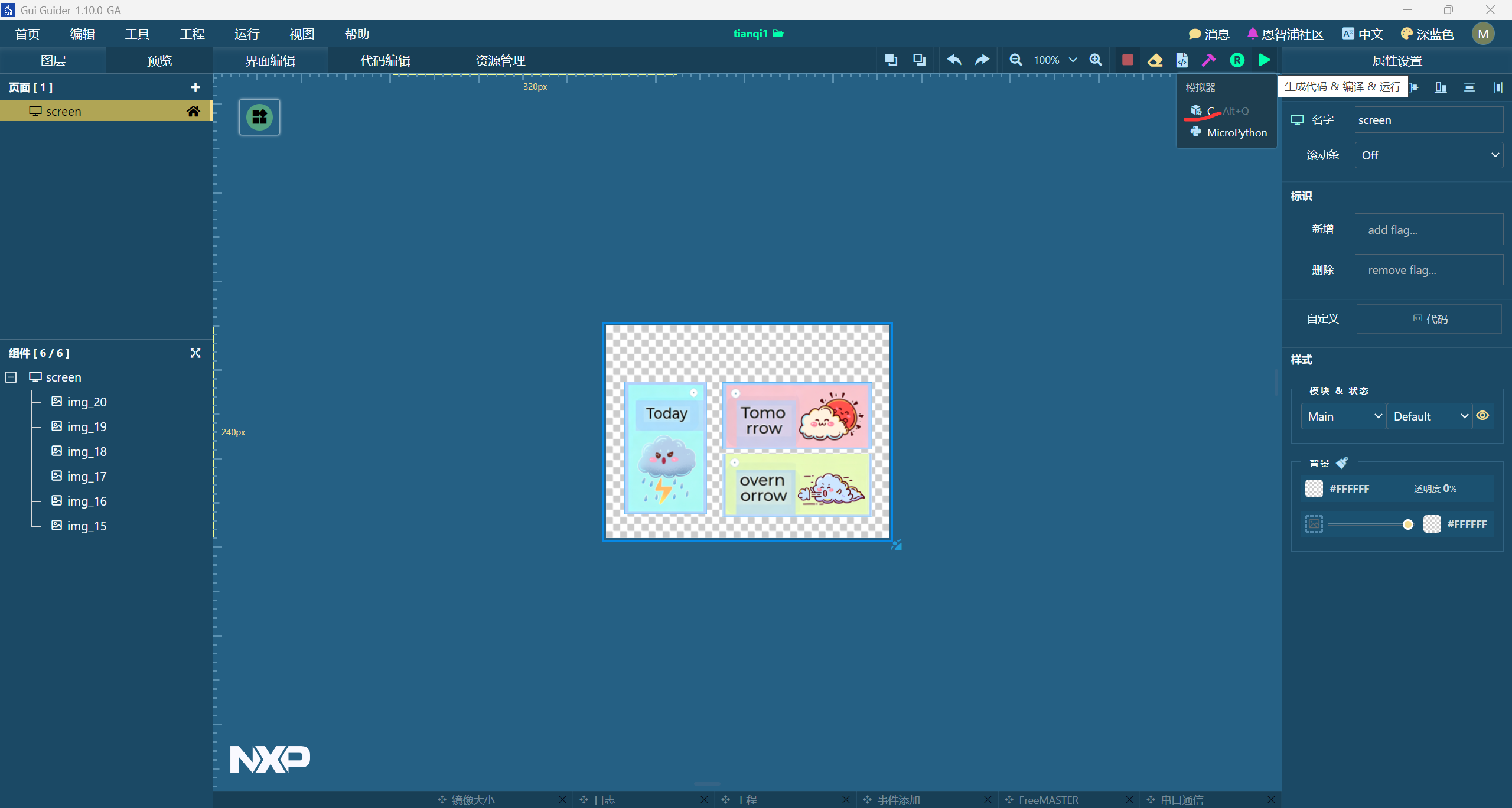

2. 可视化界面绘制GUI Guider 界面分为三大核心区域：左侧为界面与组件显示区，包含各类 LVGL 基础组件（按钮、文本、下拉列表、定时器等）；中间为界面绘制区（幕布），是核心设计区域；右侧为组件属性显示区，可调整组件的位置、大小、颜色、显示内容等参数。开发时从左侧组件区拖拽所需组件至中间幕布，在右侧属性区完成组件个性化配置，按需添加多个界面与组件，实现整体界面布局设计。
3. 工程编译与效果预览界面设计完成后，点击软件右上角编译运行按钮，工具会自动对设计的界面进行编译，生成预览窗口，可直观查看界面显示效果、组件交互逻辑，若需修改可直接返回绘制区调整，直至达到预期效果。

三、GUI Guider 中文显示配置

GUI Guider 默认仅支持一种字体显示中文，若需使用宋体、黑体等自定义字体，需手动导入系统字体文件，具体操作步骤如下：

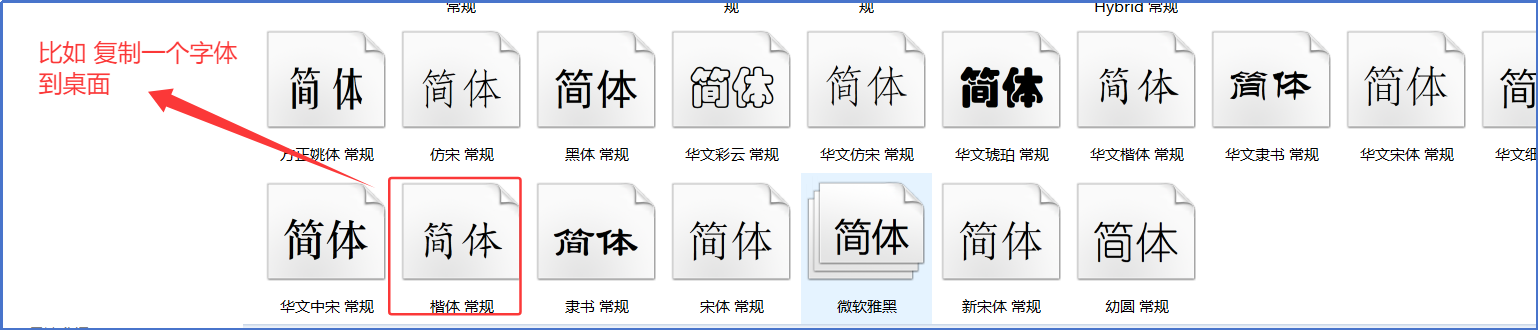

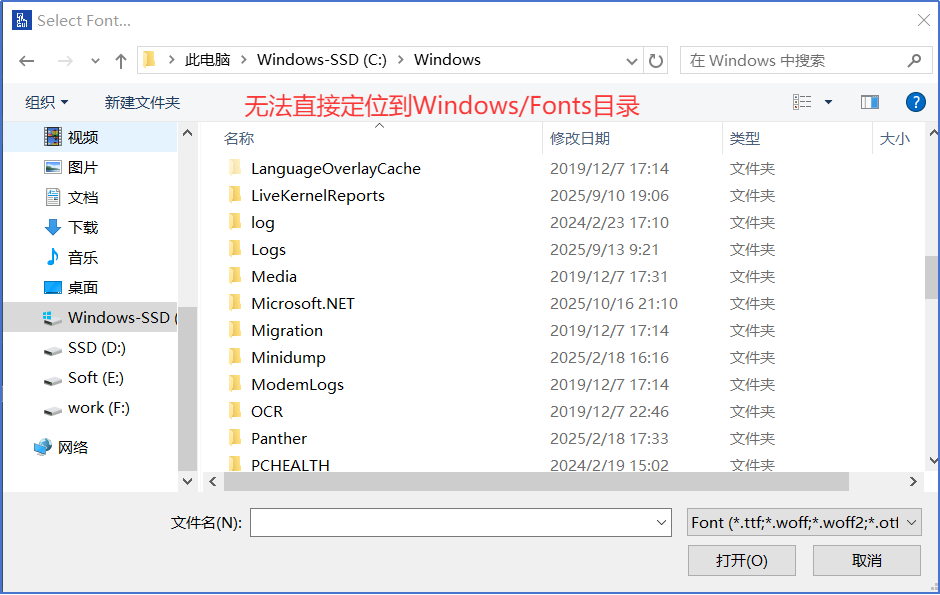

1. 打开电脑系统字体目录C:\Windows\Fonts，将需要使用的字体文件（如宋体、黑体）复制到自定义文件夹（工具无法直接识别系统字体目录，需提前复制）；

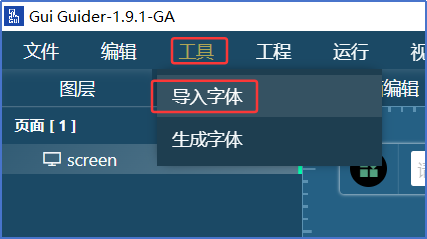

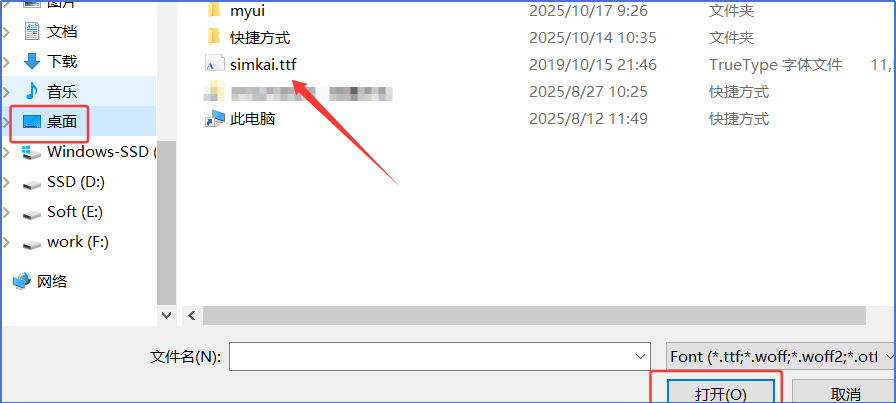

2. 回到 GUI Guider 软件，点击顶部菜单栏工具→导入字体，在文件选择窗口中定位到上述自定义文件夹，选择需要导入的字体文件完成添加；

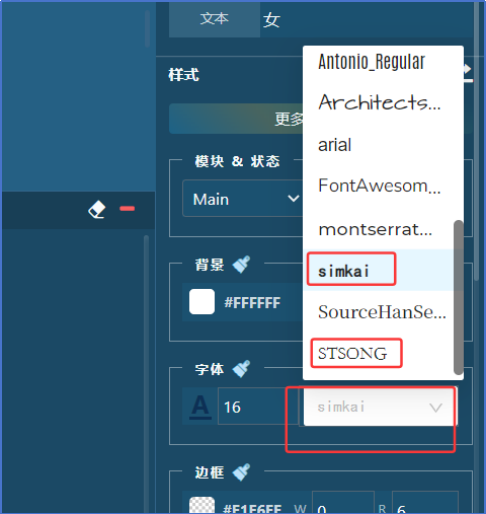

3. 字体导入成功后，在组件属性区的字体选择栏中即可找到新增字体，选中后即可实现组件的中文内容显示，按需调整中文字体大小、颜色等参数。

四、GUI Guider 生成代码向 ESP32-S3 工程（VS Code）移植

完成界面设计并预览无误后，将 GUI Guider 自动生成的代码移植到 VS Code 中的 ESP-IDF 工程，实现设计界面在 ESP32-S3 板载 LCD 上的实际显示，核心分为文件拷贝、内存拓展、代码编写、编译烧录四步，具体操作如下：

步骤 1：获取 GUI Guider 生成的核心文件

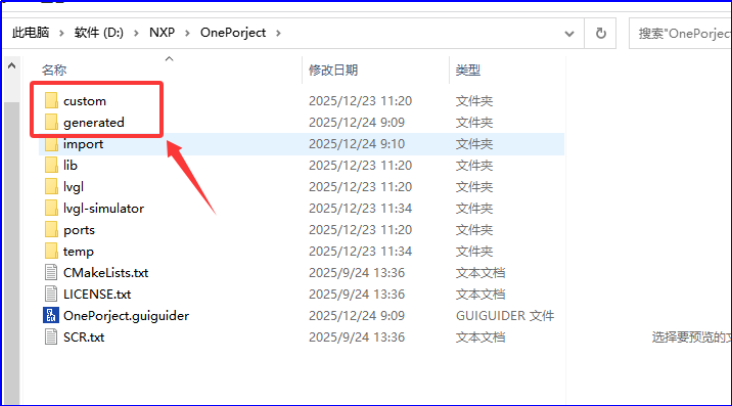

打开 GUI Guider 工程目录，找到custom和generated两个核心文件夹，这两个文件夹包含了界面设计的所有代码、配置文件及资源文件，是移植的关键。

步骤 2：将核心文件放入 ESP32-S3 工程指定目录

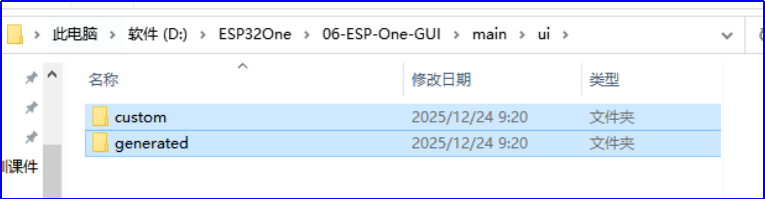

在 VS Code 中打开 ESP32-S3 的 ESP-IDF 工程，在工程的main文件夹下新建ui 文件夹，将上述custom和generated文件夹完整拷贝至ui文件夹中，保证文件路径无误，避免后续编译时出现文件找不到的错误。

步骤 3：拓展 ESP32-S3 内存，解决内存不足问题

GUI Guider 生成的代码包含界面资源文件，占用内存较大，ESP32-S3 默认分区表内存无法满足需求，需自定义分区表拓展内存，具体操作：

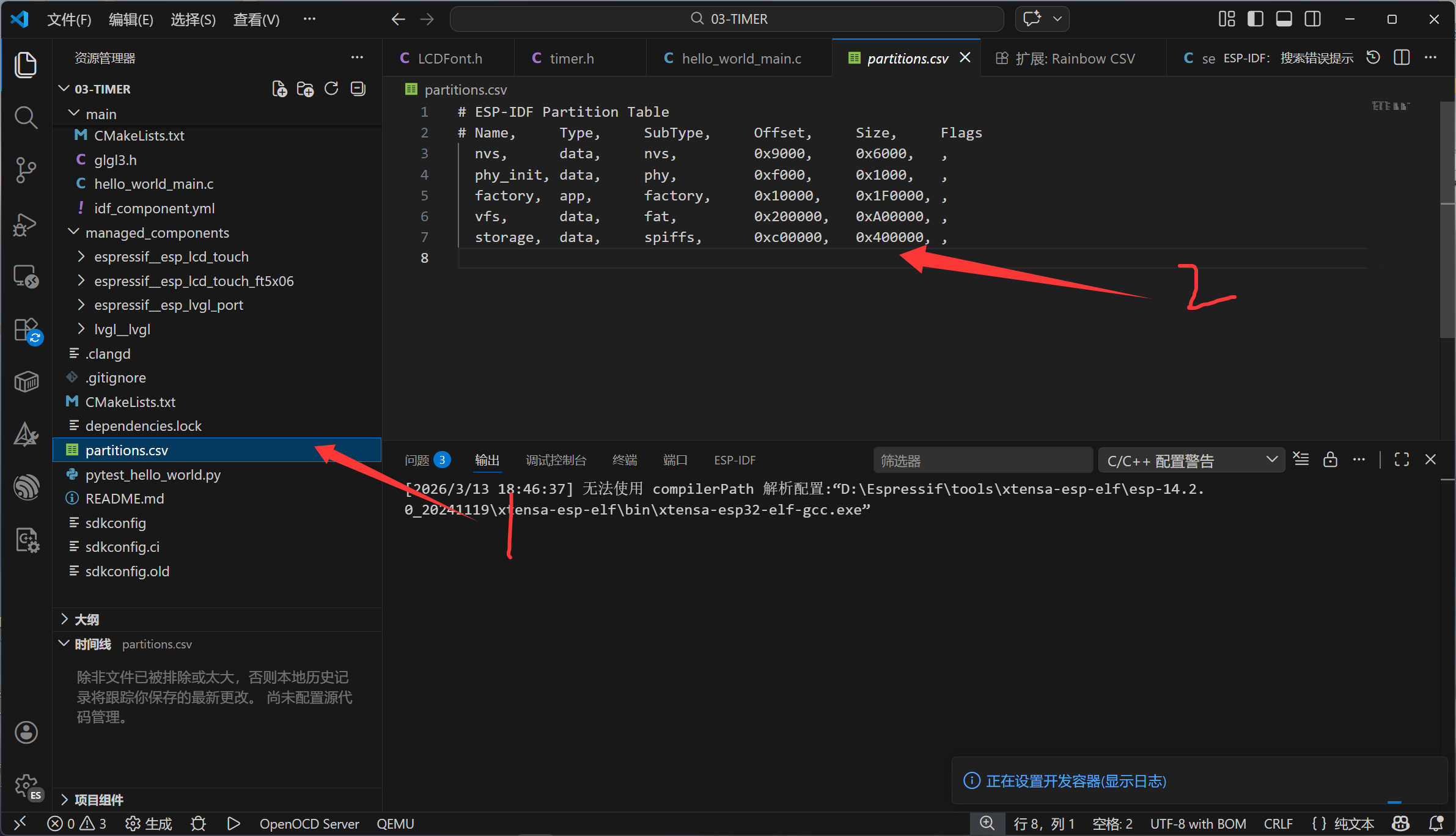

1. 在 VS Code 的 ESP32-S3 工程根目录下新建文件，命名为partitions.csv；
2. 向该文件中复制粘贴以下分区表配置代码，保存文件：

3. # ESP-IDF Partition Table
   # Name,     Type,     SubType,     Offset,     Size,     Flags
     nvs,      data,     nvs,         0x9000,     0x6000,   ,
     phy_init, data,     phy,         0xf000,     0x1000,   ,
     factory,  app,      factory,     0x10000,    0x1F0000, ,
     vfs,      data,     fat,         0x200000,   0xA00000, ,
     storage,  data,     spiffs,      0xc00000,   0x400000, ,

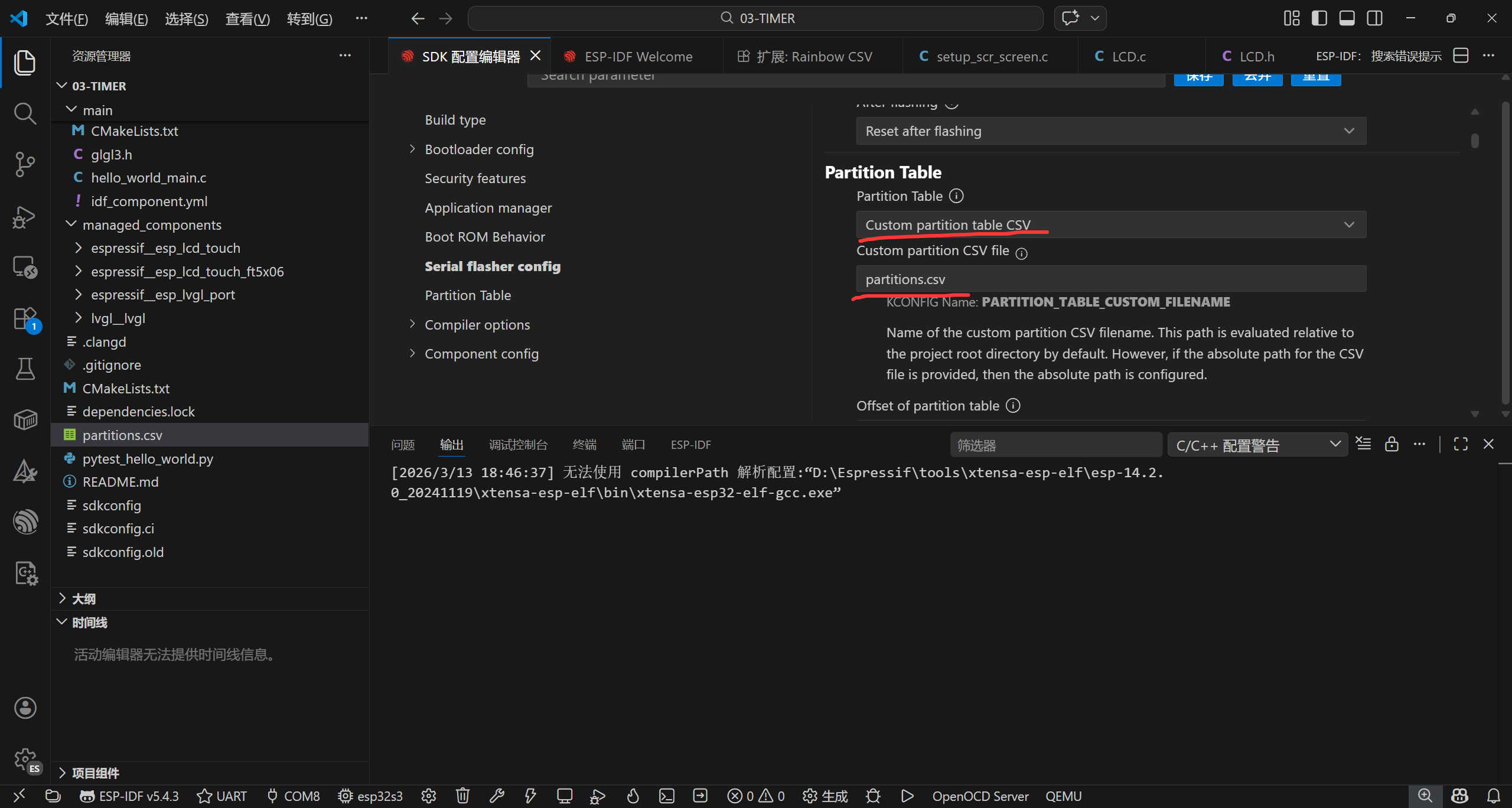

4. 打开 ESP-IDF 的 SDK 配置界面（idf.py menuconfig），依次找到：

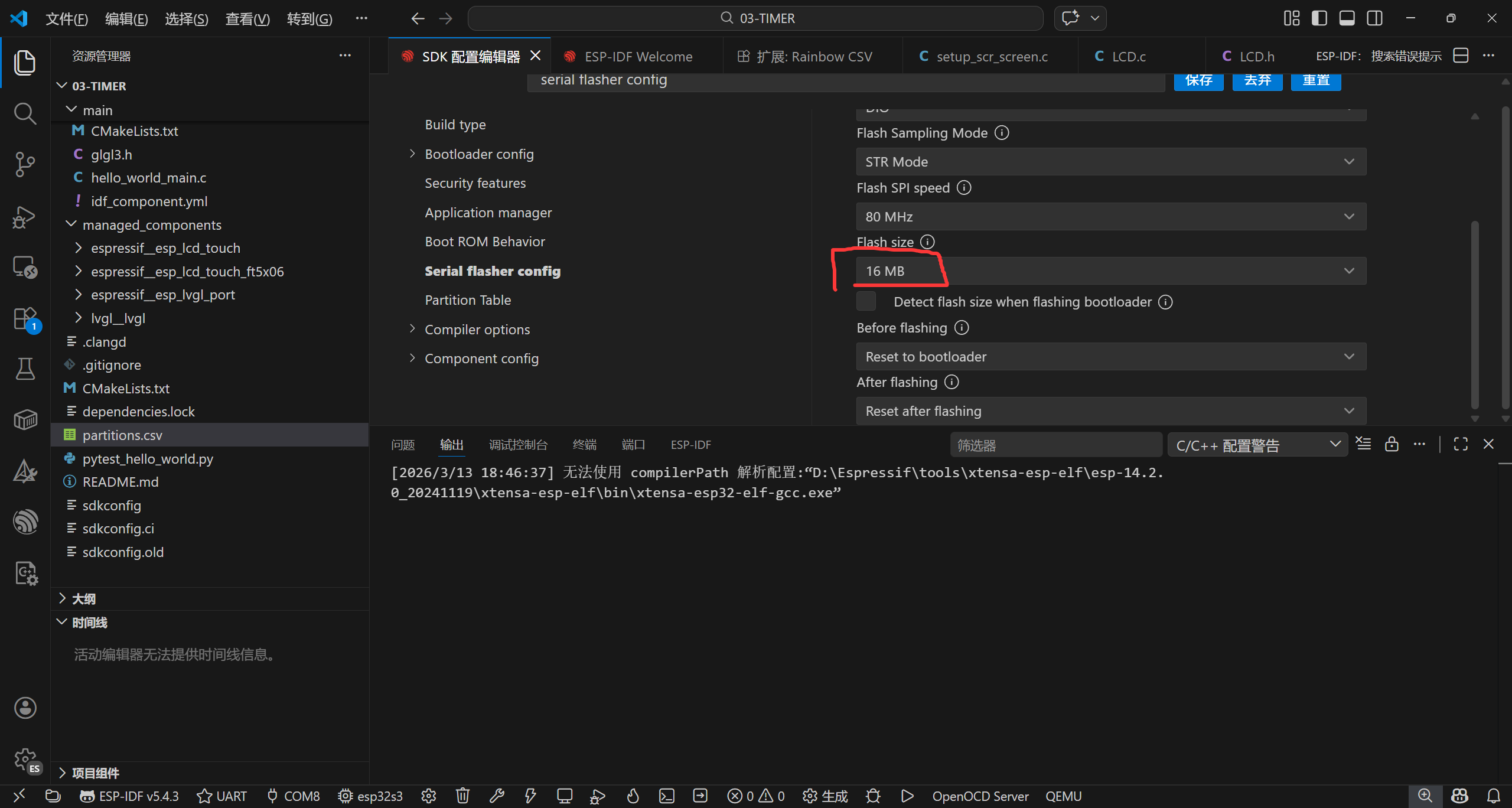

   • serial flasher config → Flash size，选择与开发板匹配的闪存大小；
   • Partition Table → Partition Table，选择Custom partition table CSV；
   • 在Custom partition CSV file中选择上述新建的partitions.csv文件；
5. 保存 SDK 配置，退出配置界面，重新编译工程即可完成内存拓展。

步骤 4：在 VS Code 中编写移植代码，实现界面调用

在 VS Code 的 ESP32-S3 工程中，打开hello_world_main.c文件，编写如下代码，实现硬件初始化、LVGL 启动及 GUI Guider 生成界面的调用，完整代码如下：

#include <stdio.h>
#include <inttypes.h>
#include "sdkconfig.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_chip_info.h"
#include "esp_flash.h"
#include "esp_system.h"
#include "LCD/lcd.h"
#include "demos/lv_demos.h"
#include "timer.h"
// 引入GUI Guider核心头文件
#include "gui_guider.h"
#include "custom.h"

// 定义LVGL界面句柄
lv_ui guider_ui;

void app_main(void)
{
    // 底层硬件初始化：I2C总线、IO扩展芯片
    bsp_i2c_init();
    pca9557_init();
    // 启动LVGL移植驱动，完成与硬件的适配
    bsp_lvgl_start();
    // 初始化GUI Guider设计的界面
    setup_ui(&guider_ui);
    // 初始化自定义组件与逻辑
    custom_init(&guider_ui);

    // 死循环维持程序运行，保证界面持续显示
    while (1) {
        vTaskDelay(pdMS_TO_TICKS(10));
    }
}

步骤 5：编译烧录与效果验证

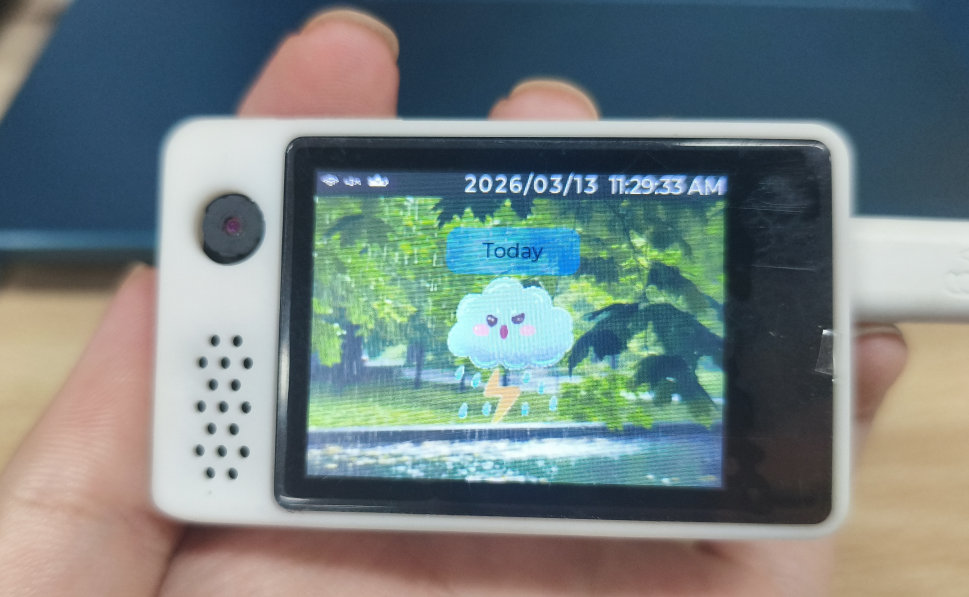

代码编写完成后，在 VS Code 的终端中依次执行 ESP-IDF 编译（idf.py build）、烧录（idf.py flash）命令，烧录完成后重启 ESP32-S3 开发板，板载 LCD 屏幕将正常显示 GUI Guider 中设计的可视化界面，可进一步添加定时器等功能，实现界面动态效果（如时间实时显示）。

五、实操全程关键注意事项

本次 GUI Guider 工具使用与代码移植实操中，多个环节的细节直接影响开发结果，结合实操过程整理核心注意事项，规避同类型开发问题：

1. 环境与安装环节：JDK 环境是 GUI Guider 运行的前提，需保证版本与工具适配；安装软件时务必选择中文版本，后续汉化更便捷；工具登录后需及时完成界面汉化，降低后续操作难度。
2. 界面绘制环节：新建 GUI Guider 工程时，LVGL 版本、硬件分辨率需与 ESP32-S3 开发板及工程中的 LVGL 版本严格匹配，否则会出现代码移植后界面显示错乱、组件不兼容等问题。
3. 中文显示环节：系统字体目录无法被工具直接识别，需提前将字体文件复制到自定义文件夹再导入；导入字体后需在组件属性区手动选择，否则仍会使用默认字体。
4. 文件移植环节：custom和generated文件夹必须完整拷贝至 ESP32-S3 工程的main/ui目录下，文件路径不可随意修改，否则编译时会出现头文件、源文件找不到的报错。
5. 内存拓展环节：自定义分区表文件必须命名为partitions.csv，配置代码不可修改格式；SDK 配置中需准确选择自定义分区表文件，且 Flash size 需与开发板实际闪存大小匹配，否则会出现烧录失败、内存不足的问题。
6. 代码编写环节：必须引入gui_guider.h和custom.h头文件，定义lv_ui guider_ui句柄；硬件初始化、LVGL 启动需在界面初始化之前执行，执行顺序不可颠倒；死循环中的延时参数建议设置为 10ms，保证界面动态效果的流畅性。
7. 编译烧录环节：修改分区表后必须重新保存 SDK 配置并重新编译工程，否则分区表配置不生效；烧录时需保证 ESP32-S3 开发板与电脑连接正常，选择 UART 烧录方式。

六、项目开发思考与总结

本次实操实现了 GUI Guider 从安装配置、界面设计到代码移植的全流程操作，将可视化设计的界面成功移植到 ESP32-S3 开发板，相较于纯手写 LVGL 代码，可视化工具大幅提升了开发效率，结合实操过程与嵌入式图形界面项目开发需求，形成以下思考与总结：

1. 本次实操核心技术收获

1. 掌握了 GUI Guider 可视化工具的完整使用流程，包括环境检查、软件安装、工程创建、界面绘制、中文显示配置及编译预览，理解了可视化工具 “所见即所得” 的开发优势。
2. 学会了 GUI Guider 生成代码向 ESP-IDF 框架的移植方法，掌握了核心文件拷贝、自定义分区表拓展内存、移植代码编写的关键步骤，积累了第三方工具代码与 ESP32-S3 工程适配的经验。
3. 进一步深化了 LVGL 图形库与 ESP32-S3 硬件的适配逻辑，理解了bsp_lvgl_start()的底层作用，以及硬件初始化、LVGL 启动、界面初始化的执行顺序，规避了硬件与软件配置的冲突问题。
4. 掌握了 ESP32-S3 自定义分区表的配置方法，学会了通过partitions.csv文件拓展内存，解决了嵌入式开发中资源文件占用内存过大的常见问题，该方法也适用于其他需要大内存的 ESP32-S3 开发场景。

2. 可视化工具开发的项目优势与思考

1. 开发效率大幅提升：GUI Guider 通过拖拽组件即可完成界面设计，无需手动编写 LVGL 组件的创建、配置代码，自动生成的代码规范、无冗余，相较于纯手写代码，节省了 80% 以上的界面开发时间，尤其适合复杂界面的快速设计，非常适合嵌入式项目的快速原型开发。
2. 降低开发门槛：对于 LVGL 基础薄弱的开发者，可视化工具无需深入掌握 LVGL 底层 API，只需通过图形化操作即可实现界面设计，降低了嵌入式图形界面的开发门槛，便于团队中硬件开发、软件开发人员的协作。
3. 界面设计与硬件开发解耦：在实际项目开发中，可由 UI 设计人员通过 GUI Guider 完成界面可视化设计，生成代码后由嵌入式开发人员完成向 ESP32-S3 等硬件的移植适配，实现界面设计与硬件开发的解耦，提升团队整体开发效率。
4. 灵活性与可定制性兼备：GUI Guider 不仅支持基础组件的拖拽设计，还支持自定义组件、事件逻辑、动态效果，生成的custom文件夹可手动修改代码，实现个性化功能开发，兼顾了开发效率与项目的个性化需求。

3. 实际项目开发中的优化方向

1. 字体与资源优化：导入中文字体时，可对字体文件进行裁剪（仅保留项目所需的汉字），减小字体文件占用的内存；对于界面中的图片、图标等资源，可进行压缩处理，降低资源文件对 ESP32-S3 内存的占用。
2. 代码分层与封装：将 GUI Guider 移植代码与硬件初始化、外设驱动代码进行分层封装，在app_main中仅保留核心调用逻辑，便于后续界面修改、功能拓展时的代码维护，提升项目的可扩展性。
3. 交互逻辑的完善：GUI Guider 生成的代码仅包含基础界面显示逻辑，实际项目中需在custom文件夹中添加组件的交互逻辑（如按钮点击控制外设、下拉列表选择修改界面参数等），实现图形界面与硬件外设的联动，让界面具备实际的业务功能。
4. 界面性能优化：对于复杂的多界面项目，需实现界面的懒加载与资源释放，避免同时加载所有界面导致的内存占用过高、界面卡顿；合理设置 LVGL 的刷新频率，兼顾界面流畅性与 ESP32-S3 的系统资源占用。

4. 后续开发规划

1. 深入学习 GUI Guider 的高级功能，包括自定义组件制作、界面动画设计、多语言切换等，实现更复杂、更美观的嵌入式图形界面设计，满足实际项目的界面需求。
2. 结合 ESP32-S3 的板载外设（如姿态传感器、触摸屏、摄像头），在 GUI Guider 设计的界面中添加外设交互逻辑，实现 “界面操作 - 硬件响应 - 数据反馈” 的全流程功能，开发具备实际应用价值的嵌入式项目。
3. 总结 GUI Guider 代码移植的通用模板，包括分区表配置、移植代码编写、资源优化等，形成标准化的移植流程，为后续不同 ESP32 系列硬件（如 ESP32、ESP32-C3）的 GUI Guider 代码移植提供参考。
4. 对比 GUI Guider 与其他嵌入式可视化界面工具的优劣，结合项目需求选择合适的开发工具，同时深入学习 LVGL 底层源码，理解可视化工具生成代码的实现逻辑，能够自主解决工具开发与代码移植中的各类问题。

七、实操最终效果

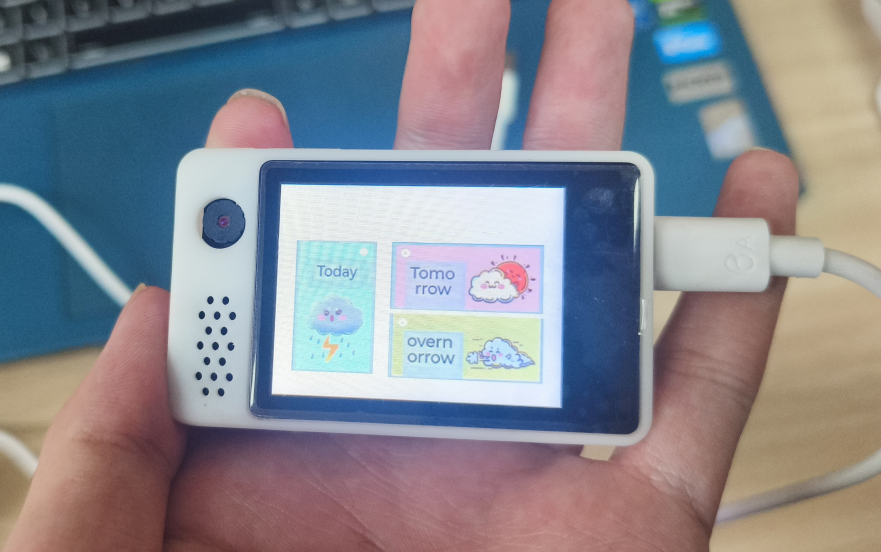

本次实操通过 GUI Guider 完成了基础可视化界面的设计，成功移植到 ESP32-S3 开发板后，板载 LCD 屏幕可清晰显示设计的界面布局与中文内容；在此基础上添加定时器功能后，实现了时间实时显示等动态效果，界面显示流畅、无卡顿，组件交互正常，达到了预期的开发目标。
