工业级4G远程控制：CT11-B&C模块全域覆盖实战指南

在户外、偏远地区等 WiFi 信号覆盖不足的场景中，传统 WiFi 模块常因通信中断无法实现远程控制，而 4G 模块凭借广覆盖、高稳定性的核心优势，成为物联网远程控制的理想解决方案。

本文聚焦这一痛点，以大夏龙雀 CT11-B&C 高性价比 CAT1 4G 模块为核心，手把手教你实现 MQTT 协议远程控制设备。内容涵盖硬件接线（模块 + 单片机 + 继电器）、AT 指令配置 MQTT 服务器接入、单片机代码开发、低流量优化等全流程，同时提供故障排查与功能扩展技巧，适配智慧农业、户外监控、共享设备等无 WiFi 场景，充分发挥 4G 模块在无网络覆盖场景下的通信价值。

一、教程前置准备

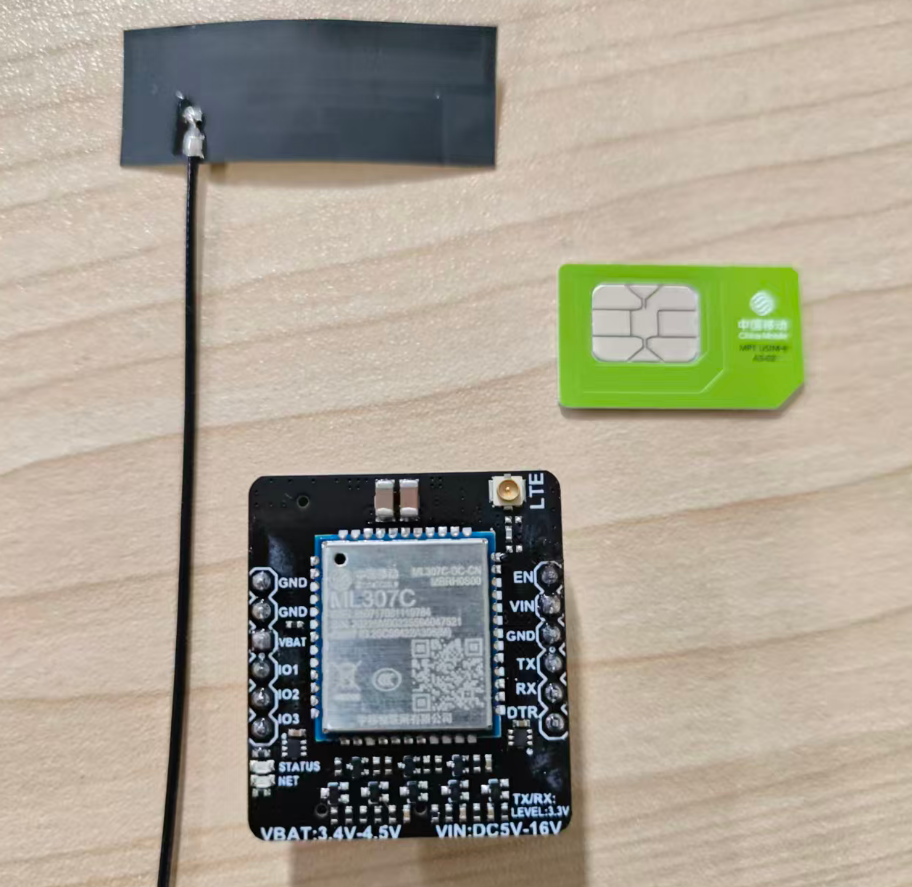

1. 硬件清单

硬件名称	规格要求	核心作用

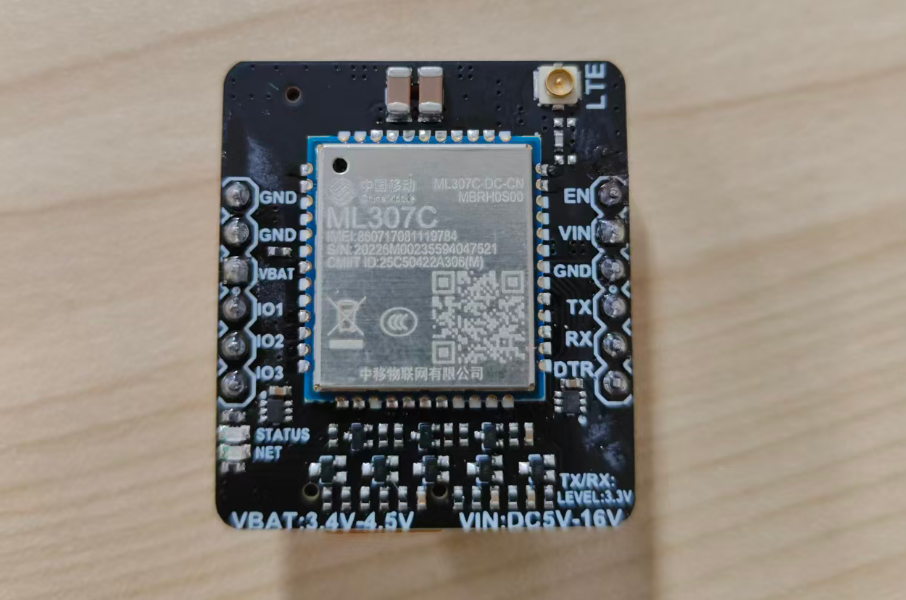

DX-CT11-B&C 模块	CT11-B（5~16V 供电）/ CT11-C（3.4~4.5V 锂电池供电）	4G 通信核心，实现 MQTT 数据传输
STC89C52 单片机	5V 供电	接收模块消息，控制执行机构
继电器模块	5V 触发	隔离控制，驱动大功率设备（LED 灯）
外置 4G 天线	IPEX-1 接口，增益≥5dBi	保证射频信号稳定，提升通信可靠性

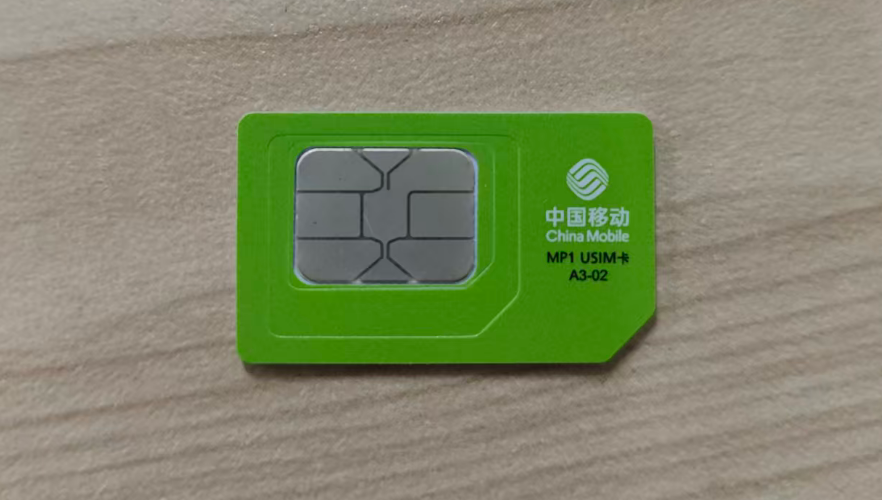

NANO SIM 卡	SIM0 支持 1.8V/3V，SIM1 仅 1.8V	提供 4G 数据链路，建议选择低流量物联网套餐
电平转换芯片	TXB0108RGYR	解决模块 1.8V 与单片机 5V 串口电平不匹配问题
电源适配器	输出电流≥1.2A	满足模块射频发射时的瞬态电流需求
面包板 + 杜邦线	通用规格	快速搭建电路，方便调试
被控设备	LED 灯	验证控制效果

2. 软件工具

• 串口调试工具：SSCOM5.13.1（支持自动回车、多字符串发送，适配 AT 指令调试）
• MQTT 服务器工具：MQTT.fx（免费开源，快速模拟服务器下发控制指令）
• 单片机编程工具：Keil C51（编写控制逻辑代码）
• 代码烧录工具：STC-ISP（将程序烧录至 STC89C52 单片机）

3. 硬件接线步骤

（1）模块与单片机串口连接

DX-CT11-B&C 模块引脚	电平转换芯片	STC89C52 单片机引脚
UART0_TXD（18 脚，1.8V）	A1 端口	P3.0（RXD）
UART0_RXD（17 脚，1.8V）	B1 端口	P3.1（TXD）
GND（任意 GND 脚）	GND	GND
VDD_EXT（24 脚，1.8V 输出）	VCCA	-（可选，为芯片供电）
-	VCCB	5V（单片机电源）

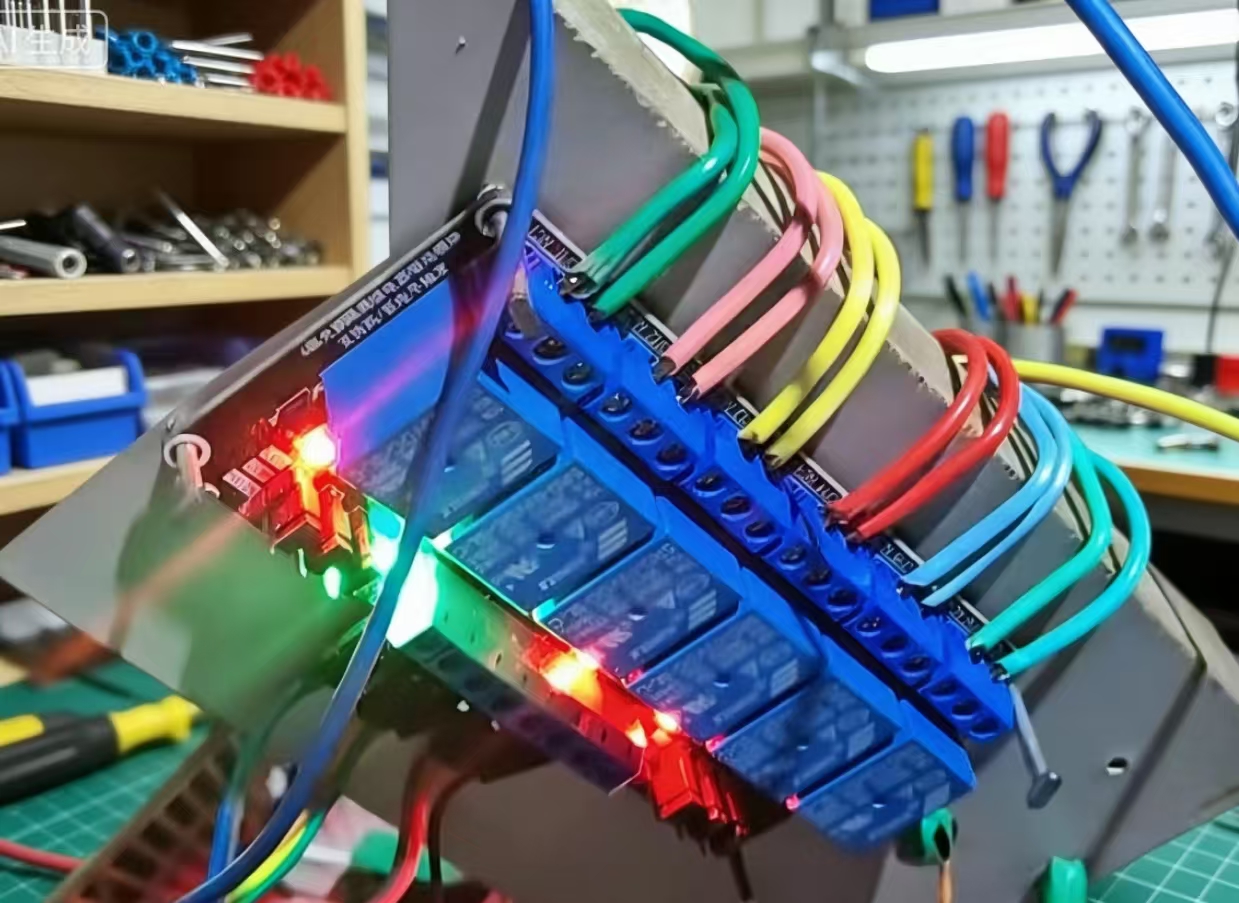

（2）单片机与继电器连接

• 单片机 P1.0 引脚 → 继电器模块 IN 引脚
• 继电器 VCC → 5V 电源
• 继电器 GND → GND
• 继电器 COM 端 → 被控设备正极
• 继电器 NO 端 → 电源正极
• 被控设备负极 → 电源负极

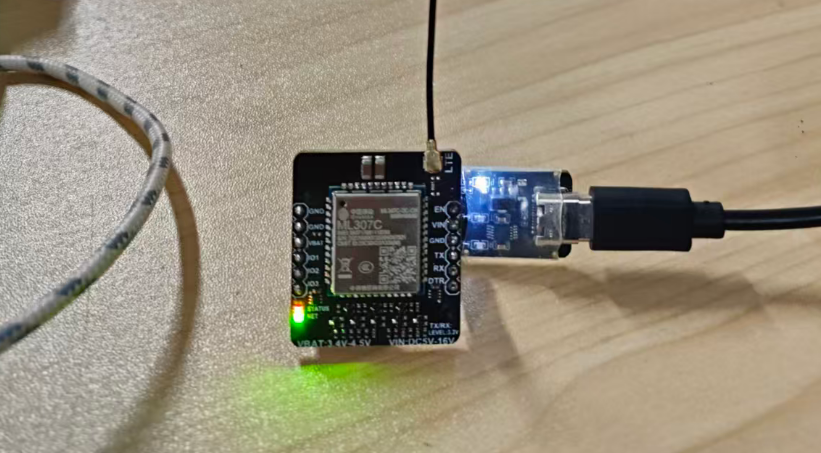

（3）模块基础接线

• 模块供电：CT11-B 接 5V 电源（VIN 脚），CT11-C 接 3.8V 锂电池（VBAT 脚）

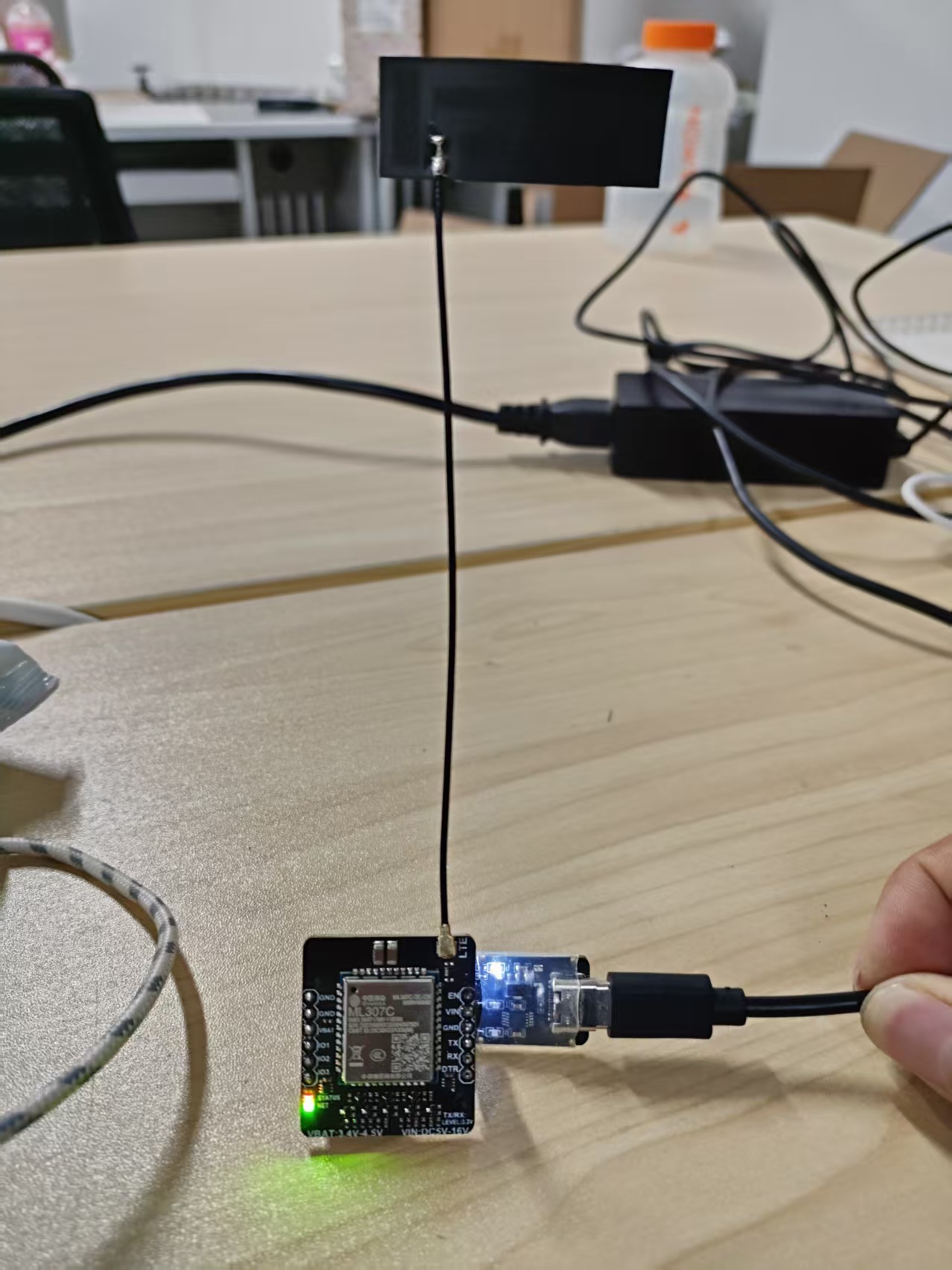

• 4G 天线：IPEX 接头插入模块 ANT_MAIN（35 脚）

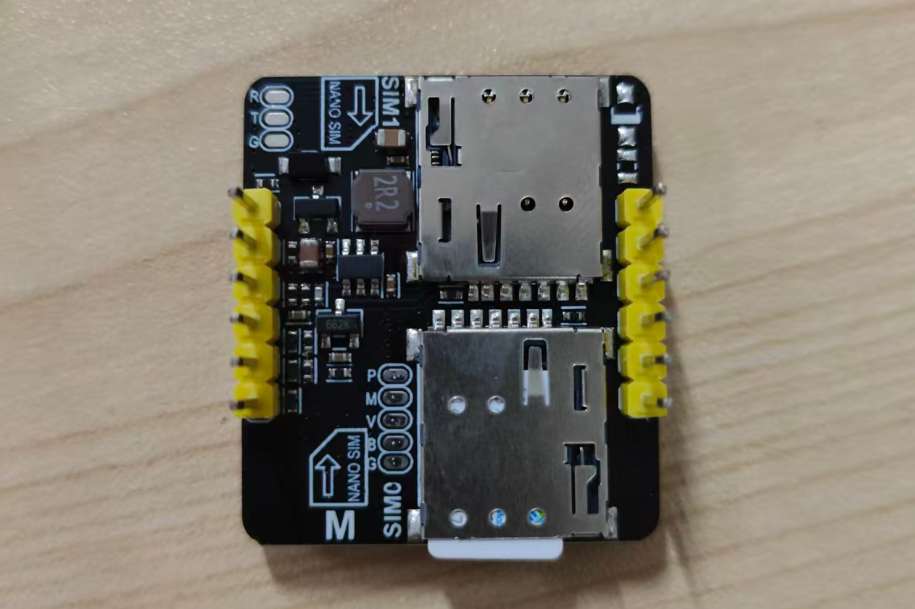

• SIM 卡：按模块标签指示插入 NANO SIM 卡（注意缺口方向）

关键提醒：模块 EN 引脚（硬件使能）默认高电平有效，无需额外接线；射频线走线尽量短且包地，避免干扰通信。

4. 串口参数配置

• 模块默认串口参数：115200bps、8 数据位、无校验、1 停止位

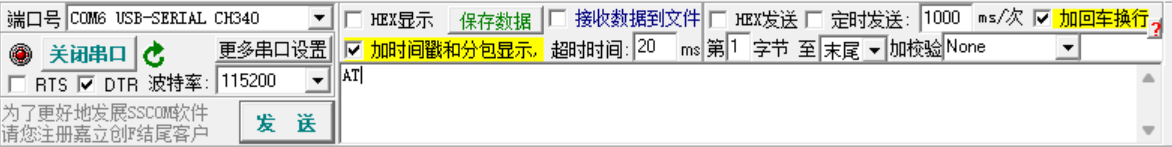

• SSCOM 工具设置：勾选 “加回车换行”，选择对应串口端口

二、核心实现流程（分两步：模块接入 MQTT + 单片机控制）

第一步：DX-CT11-B&C 模块接入 MQTT 服务器（官方已封装AT 指令）

步骤 1：模块初始化与网络验证

操作目的	AT 指令	预期响应	异常排查
测试串口通信	AT	OK	1. 检查接线是否松动；2. 串口参数是否匹配；3. 电平转换芯片是否供电正常
查询网络注册状态	AT+CREG?	+CREG:0,1 或 +CREG:0,5	返回 0,0：SIM 卡未识别，检查插卡方向；返回 0,3：注册被拒，确认 SIM 卡有效
查询信号质量	AT+CSQ	+CSQ:18,99	第一个参数＜10：信号弱，调整天线位置；返回 99,99：无信号，检查天线是否插紧
查询 SIM 卡 ICCID	AT+QCCID	+QCCID:89860xxxxxx	返回空值：SIM 卡未检测到，重新插卡或更换 SIM 卡

步骤 2：配置 MQTT 客户端参数

操作目的	AT 指令示例	预期响应	参数说明
配置客户端信息	AT+QMTCFG="CT11_Control","iot_user","123456"	OK	clientid：CT11_Control（最大 256 字符）；用户名 / 密码：自定义，适配服务器认证
查询配置结果	AT+QMTCFG?	+QMTCFG:CT11_Control,iot_user,123456 + OK	验证配置是否生效，避免参数输入错误

步骤 3：配置 MQTT 服务器参数（使用公网快速测试）

操作目的	AT 指令示例	预期响应	关键设置
配置服务器信息	AT+QMTCONNCFG="broker.emqx.io",1883,1	OK + MQTTCONNECT	服务器地址：broker.emqx.io（免费公共服务器）；端口：1883（TCP 默认）；reconnect=1（开启自动重连）
查询服务器配置	AT+QMTCONNCFG?	+QMTCONNCFG:broker.emqx.io,1883,1 + OK	确认服务器地址、端口无误

步骤 4：建立 MQTT 连接

操作目的	AT 指令示例	预期响应	注意事项
配置会话与心跳	AT+QMTSTART=1,300	OK	clean_session=1（临时会话）；keepalive=300 秒（降低心跳流量消耗）
查询连接状态	AT+QMTSTATU	+QMTSTATU:1 + OK	返回 1：连接成功；返回 0：连接失败，检查网络或服务器参数

步骤 5：订阅控制主题

操作目的	AT 指令示例	预期响应	主题设计
订阅控制主题	AT+QMTSUB="sulingkai",0	OK	主题名称：sulingkai（自定义，与服务器下发主题一致）；QoS=0（最多一次，适配控制场景）

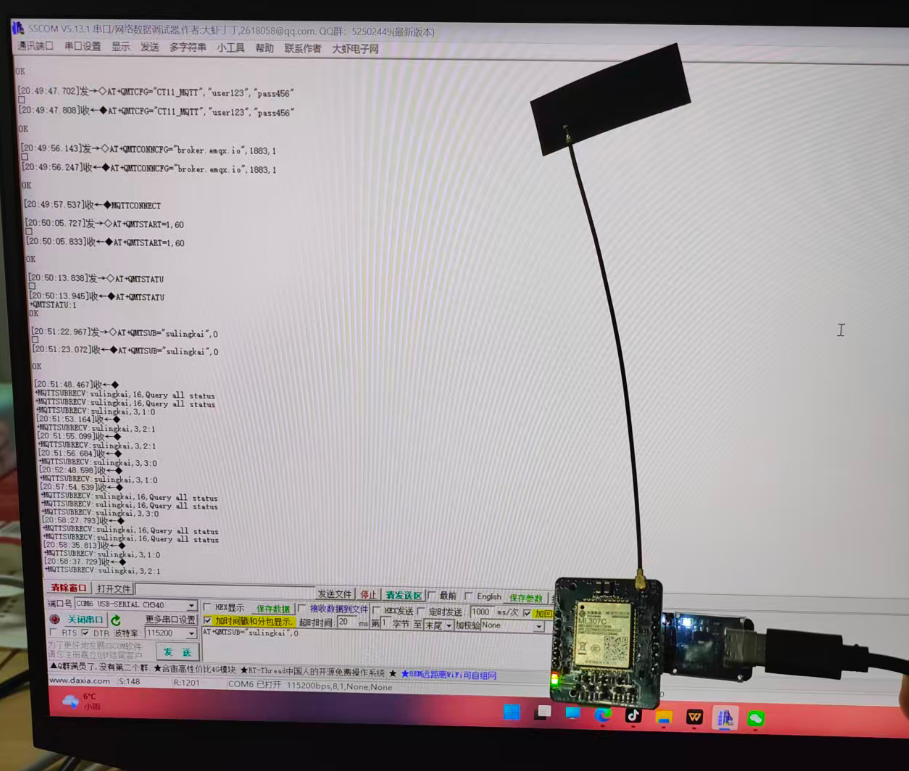

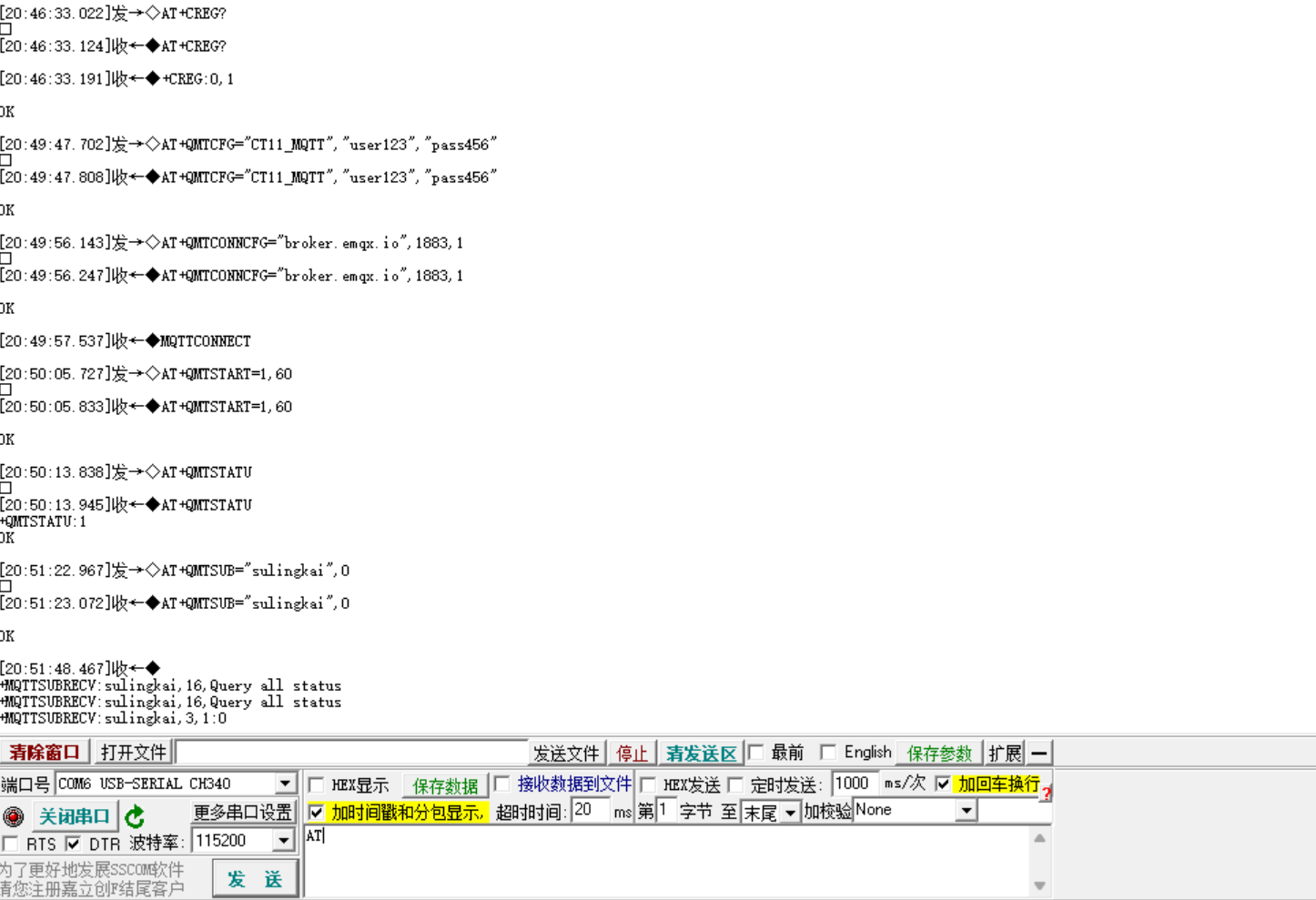

日志参考（SSCOM 工具输出）：

[15:30:22.123]发→◇AT
[15:30:22.189]收←◆OK
[15:30:35.456]发→◇AT+CREG?
[15:30:35.512]收←◆+CREG:0,1
OK
[15:30:48.789]发→◇AT+QMTCFG="CT11_Control","iot_user","123456"
[15:30:48.856]收←◆OK
[15:31:02.123]发→◇AT+QMTCONNCFG="broker.emqx.io",1883,1
[15:31:02.189]收←◆OK
MQTTCONNECT
[15:31:15.456]发→◇AT+QMTSTART=1,300
[15:31:15.512]收←◆OK
[15:31:28.789]发→◇AT+QMTSTATU
[15:31:28.856]收←◆+QMTSTATU:1
OK
[15:31:42.123]发→◇AT+QMTSUB="sulingkai",0
[15:31:42.189]收←◆OK

第二步：单片机解析 MQTT 消息并控制设备

1. 核心逻辑：

单片机通过串口接收模块转发的 MQTT 消息（如 “relay:1”→ 打开继电器，“relay:0”→ 关闭继电器），解析消息后控制 GPIO 引脚电平，驱动继电器动作，进而控制被控设备。

2. 单片机代码（核心示例）

#include <reg52.h>
#include <string.h>

#define RELAY_PIN P1_0  // 继电器控制引脚
#define BUF_LEN 32      // 接收缓冲区长度

char recv_buf[BUF_LEN];  // 串口接收缓冲区
unsigned int buf_idx = 0; // 缓冲区索引

// 串口初始化（9600bps，适配模块默认115200bps，需统一波特率）
void uart_init() {
    TMOD = 0x20;  // 定时器1工作模式2
    TH1 = 0xFD;   // 9600bps初值（11.0592MHz晶振）
    TL1 = 0xFD;
    TR1 = 1;      // 启动定时器1
    SCON = 0x50;  // 串口工作模式1，允许接收
    EA = 1;       // 开启总中断
    ES = 1;       // 开启串口中断
}

// 串口发送字符
void uart_send_char(char c) {
    SBUF = c;
    while (!TI);  // 等待发送完成
    TI = 0;       // 清除发送标志位
}

// 串口发送字符串
void uart_send_str(char *str) {
    while (*str != '\0') {
        uart_send_char(*str);
        str++;
    }
}

// 解析MQTT消息，控制继电器
void parse_mqtt_msg() {
    // 消息格式：+MQTTSUBRECV:sulingkai,7,relay:1
    if (strstr(recv_buf, "relay:1") != NULL) {
        RELAY_PIN = 1;  // 继电器吸合，打开设备
        uart_send_str("Relay ON\r\n");
    } else if (strstr(recv_buf, "relay:0") != NULL) {
        RELAY_PIN = 0;  // 继电器断开，关闭设备
        uart_send_str("Relay OFF\r\n");
    }
    memset(recv_buf, 0, BUF_LEN);  // 清空缓冲区
    buf_idx = 0;
}

// 串口中断服务函数（接收模块消息）
void uart_isr() interrupt 4 {
    if (RI) {  // 接收中断标志位
        recv_buf[buf_idx] = SBUF;
        RI = 0;  // 清除接收标志位
        buf_idx++;
        // 消息结束标志：换行符，或缓冲区满
        if (recv_buf[buf_idx-1] == '\n' || buf_idx >= BUF_LEN-1) {
            recv_buf[buf_idx] = '\0';  // 添加字符串结束符
            parse_mqtt_msg();          // 解析消息
        }
    }
}

void main() {
    RELAY_PIN = 0;  // 初始状态：继电器断开
    uart_init();    // 初始化串口
    uart_send_str("MQTT Control Ready\r\n");
    while (1) {
        // 主循环空转，依赖中断处理
    }
}

3. 代码烧录步骤

1. 打开 STC-ISP 工具，选择单片机型号 “STC89C52RC”；
2. 点击 “打开程序文件”，选择编译生成的.hex 文件；
3. 选择对应串口端口，设置波特率为 “115200bps”；
4. 单片机断电后重新上电，点击 “下载 / 编程”，等待烧录完成。

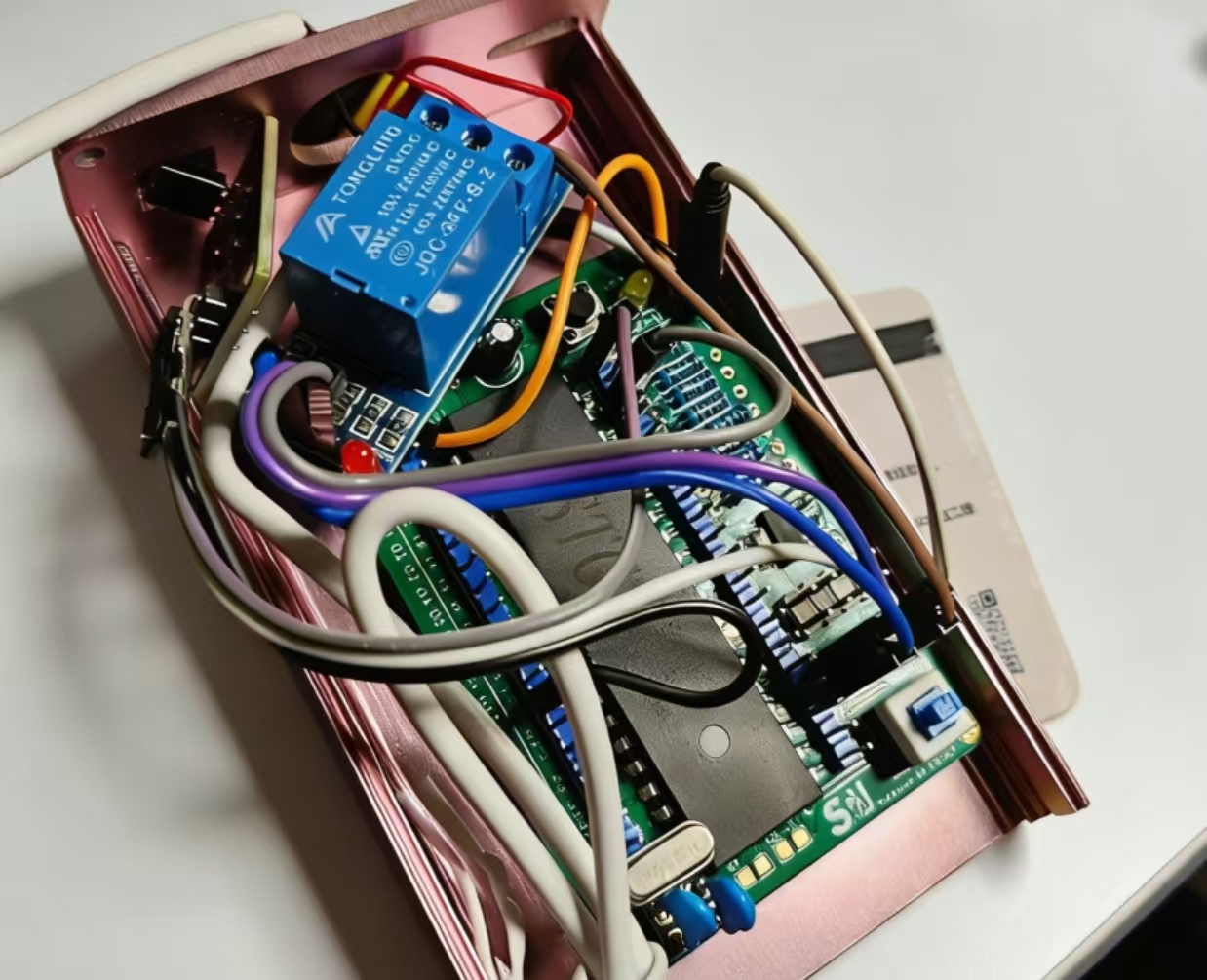

三、效果演示与验证

1. 服务器下发指令

1. 打开 MQTT.fx，点击 “设置”，输入服务器地址 “broker.emqx.io”，端口 “1883”；
2. 点击 “连接”，成功后在 “Publish” 界面输入主题 “sulingkai”；
3. payload 输入 “relay:1”，点击 “Publish” 下发打开指令；
4. 观察到继电器吸合，被控设备（ LED 灯）点亮；
5. payload 输入 “relay:0”，点击 “Publish” 下发关闭指令，设备熄灭。

2. 关键日志验证

• 模块接收日志（SSCOM 工具）：

[15:40:12.345]收←◆+MQTTSUBRECV:sulingkai,7,relay:1
[15:40:15.678]收←◆Relay ON
[15:40:30.123]收←◆+MQTTSUBRECV:sulingkai,7,relay:0
[15:40:33.456]收←◆Relay OFF

• 单片机串口输出：

MQTT Control Ready
Relay ON
Relay OFF

四、进阶优化

1. 低流量优化

• 调大 MQTT 心跳间隔：AT+QMTSTART=1,600（从 300 秒延长至 600 秒，减少心跳流量）；
• 精简消息体：将 “relay:1” 简化为 “1”，“relay:0” 简化为 “0”，单条消息节省 5 字节；
• 关闭指令回显：ATE0（减少串口冗余数据传输，降低模块功耗）。

2. 稳定性提升

• 开启 MQTT 自动重连：AT+QMTCONNCFG="broker.emqx.io",1883,1（断网后自动恢复连接）；
• 增加消息校验：在单片机代码中添加 CRC 校验，避免误触发；
• 电源防干扰：在模块电源输入端并联 1000uF 电解电容 + 0.1uF 陶瓷电容，防止电压波动。

五、常见问题排查

问题现象	可能原因	解决方案
模块无响应，AT 指令返回空	1. 电源未接通；2. 串口接线错误；3. 电平转换芯片未供电	1. 检查电源适配器输出；2. 重新核对串口引脚；3. 为电平转换芯片提供 1.8V/5V 电源
MQTT 连接失败（返回 203 错误）	1. 网络未注册；2. 服务器地址 / 端口错误；3. SIM 卡无流量	1. 确保 AT+CREG? 返回 1 或 5；2. 验证服务器地址可 ping 通（AT+QPING="broker.emqx.io"）；3. 充值 SIM 卡流量
单片机无法接收消息	1. 波特率不匹配；2. 缓冲区溢出；3. 消息解析逻辑错误	1. 统一模块与单片机波特率（如均设为 9600bps）；2. 增大接收缓冲区；3. 在解析函数中添加调试日志
继电器不动作	1. 控制引脚接线错误；2. 继电器电源未接通；3. 消息格式错误	1. 重新检查 P1.0 引脚接线；2. 确认继电器 VCC 接 5V 电源；3. 确保消息格式与解析逻辑一致（如 “relay:1”）

六、项目总结

DX-CT11-B&C 模块以其简洁的 AT 指令接口、稳定的通信性能和高性价比，完美适配 MQTT 远程控制场景。本文实现的方案不仅完成了 “服务器 - 模块 - 单片机 - 设备” 的全链路控制，还通过低流量优化、稳定性提升等设计，满足物联网开发的实际需求。
