目录

  1. 协议架构与核心概念

  2. CANopen设备模型

  3. CiA-402运动控制规范

  4. 通信对象详解

  5. 网络拓扑与物理层

  6. 典型应用场景

  7. 实施建议与最佳实践


1. 协议架构与核心概念

1.1 什么是CANopen?

CANopen是基于CAN(Controller Area Network)总线的高层通信协议,由CiA(CAN in Automation)组织制定。它将简单的CAN帧封装成结构化的通信对象,使不同厂商的设备能够无缝互操作。

核心优势:

  • 标准化:统一的设备描述文件(EDS/DCF)

  • 实时性:PDO传输延迟可控制在亚毫秒级

  • 灵活性:支持1-127个节点,即插即用

  • 可靠性:内置心跳监控、紧急报文等故障机制

1.2 CANopen与CiA-402的关系

┌─────────────────────────────────────┐
│         应用层 (Application)         │
│    ┌───────────────────────────┐    │
│    │     CiA-402 驱动规范       │    │
│    │  (运动控制设备行规)         │    │
│    └───────────────────────────┘    │
│              ↓                      │
│    ┌───────────────────────────┐    │
│    │     CANopen 通信协议       │    │
│    │  (CiA 301 应用层规范)      │    │
│    └───────────────────────────┘    │
│              ↓                      │
│         CAN 数据链路层               │
│         (ISO 11898-1)               │
└─────────────────────────────────────┘

CiA-402是CANopen协议家族中专门针对运动控制设备的应用层规范,定义了伺服驱动器、变频器等设备的标准行为,包括:

  • 轮廓位置模式(PPM)

  • 轮廓速度模式(PVM)

  • 回零模式(Homing)

  • 循环同步模式(CSP/CSV/CST)


2. CANopen设备模型

2.1 通用设备架构

每个CANopen设备都遵循统一的三层架构模型:

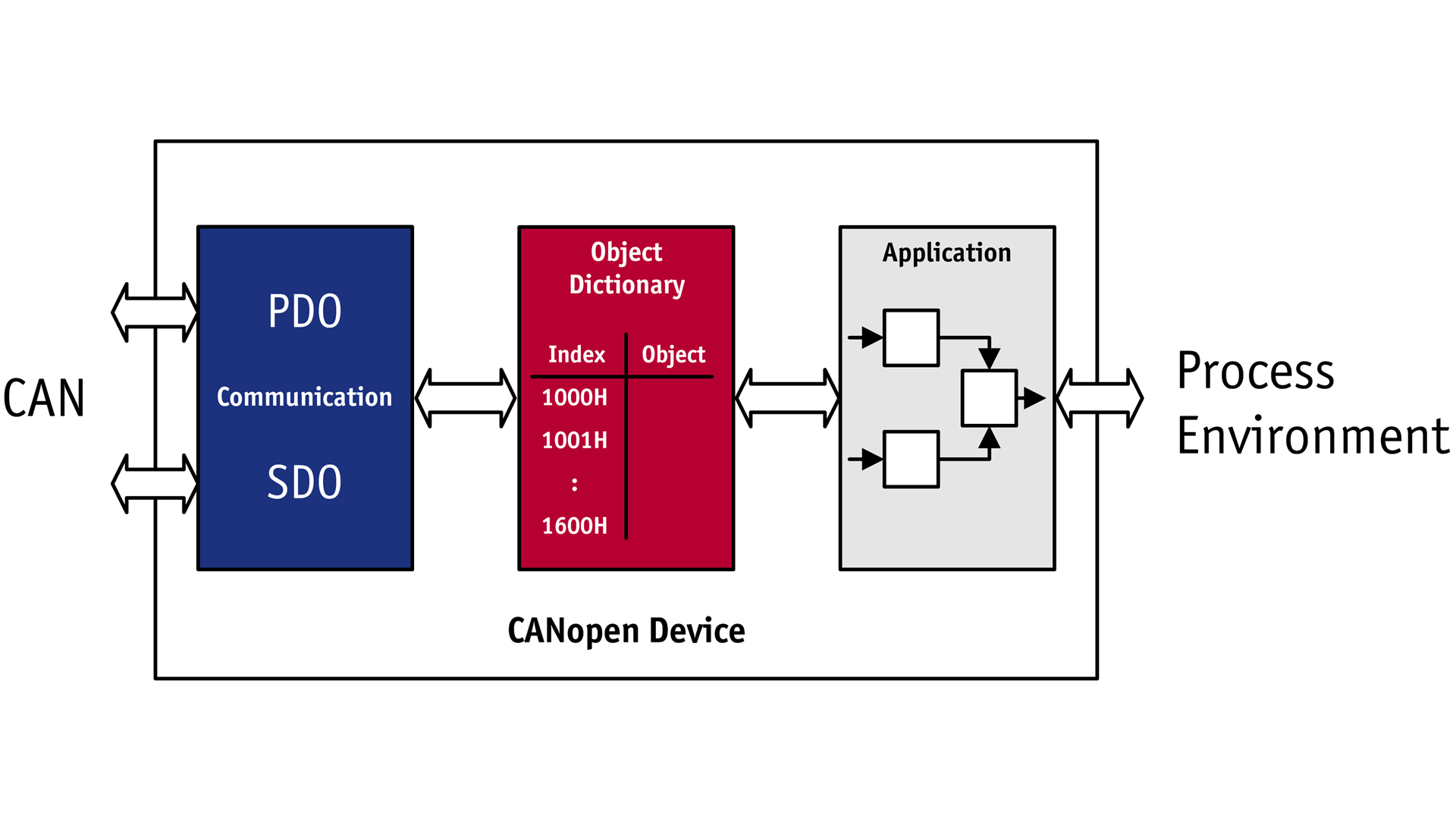

CANopen设备架构

通信接口层:负责CAN帧的收发,处理物理层和数据链路层

对象字典(Object Dictionary):设备的核心数据库,包含所有可访问的参数和变量,通过索引(Index)和子索引(Sub-index)进行寻址

应用程序层:实现具体的设备功能,如运动控制算法、I/O处理等

2.2 对象字典结构

对象字典是CANopen设备的"灵魂",所有通信都围绕对象字典展开:

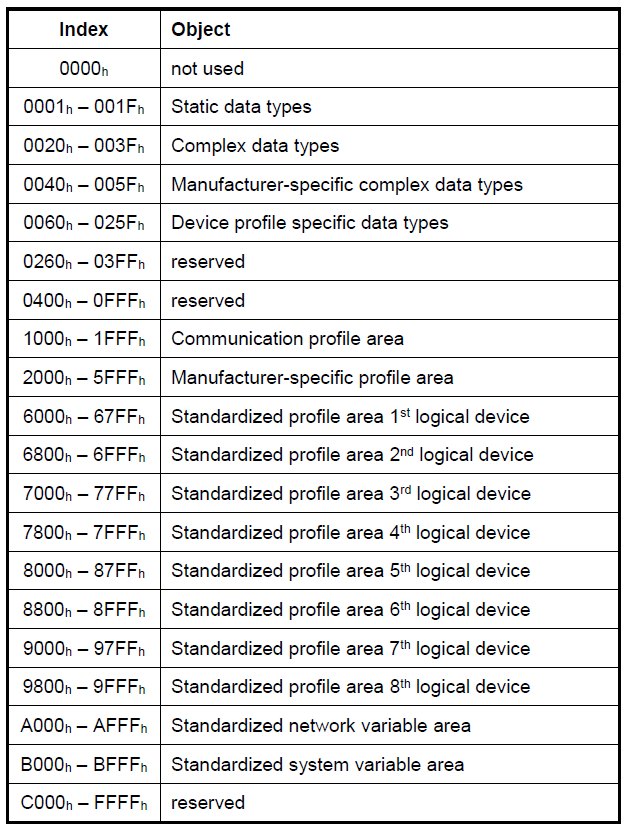

对象字典结构

对象字典分区说明:

索引范围 区域名称 内容描述
0x0001-0x001F 静态数据类型 标准数据类型定义
0x0020-0x003F 复杂数据类型 预定义结构体
0x1000-0x1FFF 通信参数区 设备类型、标识、PDO映射、SDO参数
0x2000-0x5FFF 制造商特定区 厂商自定义参数
0x6000-0x9FFF 标准化设备区 CiA-402运动控制参数
0xA000-0xFFFF 保留/网络变量 系统保留或网络变量

CiA-402关键对象:

索引 对象名称 功能说明
0x6040 控制字(Controlword) 驱动器控制命令
0x6041 状态字(Statusword) 驱动器状态反馈
0x6060 操作模式 设置运行模式
0x6064 实际位置 编码器反馈值
0x607A 目标位置 位置指令值
0x60FF 目标速度 速度指令值

3. CiA-402运动控制规范

3.1 状态机模型

CiA-402定义了严格的状态机,确保设备安全运行。状态转换必须通过特定的控制字序列触发:

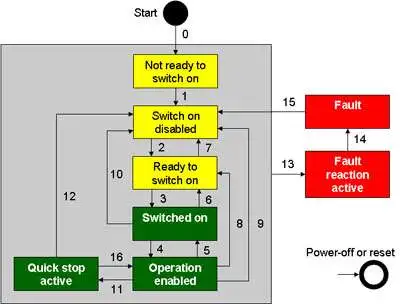

CiA-402状态机

状态说明:

状态 含义 驱动器行为
Not Ready to Switch On 未准备就绪 初始化中,不可操作
Switch On Disabled 启动禁止 初始化完成,等待启动命令
Ready to Switch On 准备启动 电源准备好,等待使能
Switched On 已启动 电源已接通,等待运行命令
Operation Enabled 运行使能 正常运行状态,可接受运动指令
Quick Stop Active 快速停止中 正在执行快速停止减速
Fault Reaction Active 故障响应中 检测到故障,正在处理
Fault 故障状态 故障锁定,需复位才能退出

控制字位定义(0x6040):

名称 功能
0 Switch On 启动电源
1 Enable Voltage 使能电压
2 Quick Stop 快速停止(0有效)
3 Enable Operation 使能运行
7 Fault Reset 故障复位(上升沿触发)
8 Halt 暂停当前运动

状态字位定义(0x6041):

名称 含义
0 Ready to Switch On 准备启动
1 Switched On 已启动
2 Operation Enabled 运行使能
3 Fault 故障状态
10 Target Reached 目标位置到达
12 Actual Value Follows 实际值跟随指令值

3.2 操作模式详解

CiA-402定义了多种标准操作模式,适应不同应用场景:

轮廓位置模式(Profile Position Mode)
  • 适用场景:点到点定位,如数控机床、搬运机械手

  • 特点:驱动器内部完成轨迹规划(S曲线或梯形)

  • 关键参数:目标位置、轮廓速度、加速度、减速度

轮廓速度模式(Profile Velocity Mode)
  • 适用场景:连续调速,如输送带、卷绕设备

  • 特点:速度指令平滑过渡,支持方向控制

  • 关键参数:目标速度、加速度、减速度

回零模式(Homing Mode)
  • 适用场景:机械原点校准,如开机初始化

  • 方法多样:限位回零、原点开关回零、当前位置回零等

  • 关键参数:回零方法、回零速度、偏移量

循环同步模式(Cyclic Synchronous Modes)
  • CSP(循环同步位置):主机周期性下发位置指令,驱动器执行位置环

  • CSV(循环同步速度):主机周期性下发速度指令,驱动器执行速度环

  • CST(循环同步力矩):主机周期性下发力矩指令,用于力控应用

模式选择建议:

应用需求 推荐模式 同步要求
单轴精确定位 PPM
多轴插补联动 CSP SYNC信号同步
恒张力控制 CSV/CST SYNC信号同步
电子齿轮/凸轮 CSP SYNC信号同步

4. 通信对象详解

4.1 SDO(服务数据对象)

用途:参数配置、非实时数据交换、诊断信息读取

特点

  • 客户端-服务器模式,必须确认响应

  • 支持任意长度数据传输(分段传输)

  • 传输优先级低于PDO

通信流程:

主机请求 (Client)                从机响应 (Server)
     │                                │
     ├─ SDO Download Request ────────>│ 写入参数
     │<──────── SDO Response ─────────┤ 确认写入
     │                                │
     ├─ SDO Upload Request ─────────>│ 读取参数
     │<──────── SDO Response ─────────┤ 返回数据

典型应用

  • 修改PDO映射参数

  • 读取驱动器固件版本

  • 设置电子齿轮比

  • 读取故障历史记录

4.2 PDO(过程数据对象)

用途:实时数据传输,周期性交换控制指令和状态反馈

特点

  • 生产者-消费者模式,无需确认

  • 传输延迟极低(<1ms)

  • 支持同步触发(SYNC)或异步触发(事件触发)

PDO类型:

类型 方向 COB-ID范围 典型映射内容
TPDO1 从机→主机 0x180-0x1FF 状态字+实际位置
TPDO2 从机→主机 0x280-0x2FF 实际速度+实际力矩
RPDO1 主机→从机 0x200-0x27F 控制字+目标位置
RPDO2 主机→从机 0x300-0x37F 目标速度+目标力矩

同步传输机制:

在多轴同步应用中,使用SYNC信号确保所有轴同时更新:

  1. 主机通过SYNC对象(COB-ID: 0x080)广播同步信号

  2. 所有从机在接收到SYNC后,同时采样并发送TPDO

  3. 主机计算各轴指令后,通过RPDO下发

  4. 下一个SYNC周期,从机同时执行新指令

这种机制可将多轴同步抖动控制在微秒级。

4.3 NMT(网络管理)

用途:节点状态管理、网络启动/停止控制

NMT命令:

命令字 功能 影响范围
0x01 启动远程节点 指定节点或全部节点
0x02 停止远程节点 停止PDO通信
0x80 进入预操作状态 停止PDO,允许SDO
0x81 复位节点 完全复位设备
0x82 复位通信 仅复位通信参数

节点守护与心跳:

  • 心跳(Heartbeat):从机周期性(如1s)发送自身状态,主机监控

  • 节点守护(Node Guarding):主机轮询从机状态(已不推荐,被心跳取代)


5. 网络拓扑与物理层

5.1 总线拓扑结构

CANopen网络采用总线型拓扑,所有节点并联连接:

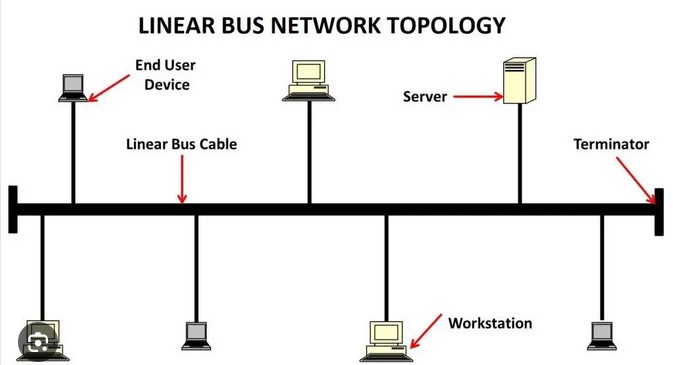

CAN总线拓扑

布线要点:

  1. 主干线+支线:尽量缩短支线长度,避免星型拓扑

  2. 终端电阻:总线两端必须接120Ω终端电阻,防止信号反射

  3. 屏蔽接地:屏蔽层单点接地,避免地环流

  4. 波特率与距离

    • 1 Mbps:最长40米

    • 500 kbps:最长100米

    • 250 kbps:最长250米

    • 125 kbps:最长500米

    • 50 kbps:最长1公里

5.2 连接器与电缆

推荐标准:

  • 连接器:DB9(CiA 303-1)或M12(工业防护)

  • 电缆:双绞屏蔽线,特性阻抗120Ω

  • 引脚定义

    • CAN_H:高电平CAN信号

    • CAN_L:低电平CAN信号

    • GND:信号地

    • Shield:屏蔽层

5.3 节点ID分配

CANopen支持1-127个节点,ID分配建议:

ID范围 用途
0 保留(广播)
1-10 主控制器、PLC
11-50 伺服驱动器
51-100 I/O模块、传感器
101-127 预留/备用

6. 典型应用场景

6.1 应用场景一:数控机床多轴联动

系统架构:

  • 主控制器:工业PC或运动控制卡

  • 伺服驱动:3-5轴(X/Y/Z/主轴/刀库)

  • 通信周期:1-4ms SYNC同步

实现要点:

  • 使用CSP模式实现插补联动

  • 通过SYNC信号确保各轴同步更新

  • 利用Emergency对象实时监控伺服报警

6.2 应用场景二:机器人关节控制

系统架构:

  • 主控制器:机器人专用控制器

  • 关节驱动:6轴伺服(协作机器人)或更多(工业机器人)

  • 通信周期:1ms高速同步

实现要点:

  • CSP模式实现轨迹跟踪

  • CST模式实现碰撞检测(力矩监控)

  • 通过SDO动态修改力矩限制实现安全保护

6.3 应用场景三:包装机械

系统架构:

  • 主控制器:PLC

  • 送料轴:PVM模式,连续调速

  • 切刀轴:PPM模式,飞剪控制

  • 通信周期:2-10ms

实现要点:

  • 电子凸轮功能(通过CSP实现虚拟主轴)

  • 色标追踪(通过位置补偿调整)

  • 高速计数器与PDO触发结合

6.4 应用场景四:锂电生产设备

系统架构:

  • 主控制器:专用运动控制器

  • 放卷轴:CSV模式,张力闭环

  • 收卷轴:CSP模式,跟随线速度

  • 通信周期:1ms

实现要点:

  • 卷径计算与锥度控制

  • 张力传感器与力矩前馈结合

  • 多段速度规划实现平稳换卷


7. 实施建议与最佳实践

7.1 开发流程建议

阶段一:网络规划

  1. 确定节点数量和ID分配

  2. 选择合适的波特率(权衡速度与距离)

  3. 设计PDO映射(最小化通信负载)

  4. 规划同步周期(根据控制需求)

阶段二:设备配置

  1. 通过SDO配置通信参数(节点ID、波特率)

  2. 配置PDO映射(TPDO/RPDO对象、传输类型)

  3. 设置心跳或节点守护时间

  4. 保存配置到非易失存储

阶段三:应用开发

  1. 实现NMT管理(网络启动/停止)

  2. 实现SDO通信(参数读写)

  3. 实现PDO通信(实时控制)

  4. 实现故障处理(Emergency监控)

7.2 性能优化技巧

PDO优化:

  • 将最常用的数据放在PDO1(优先级最高)

  • 使用同步传输确保多轴同步

  • 合理设置抑制时间(Inhibit Time),避免总线过载

SDO优化:

  • 初始化阶段批量配置,运行时避免频繁SDO

  • 使用块传输(Block Transfer)传输大量数据

  • 利用SDO并行性(同时访问不同节点)

网络优化:

  • 控制总线负载率<50%(推荐<30%)

  • 使用CAN分析仪监控错误帧

  • 合理设置采样点(推荐75%-87.5%)

7.3 故障排查指南

通信故障:

  • 现象:节点无法上线

  • 排查:检查终端电阻、波特率设置、物理连接

  • 工具:CAN分析仪、示波器

同步故障:

  • 现象:多轴不同步或抖动大

  • 排查:检查SYNC周期、PDO传输类型、网络负载

  • 优化:缩短SYNC周期、优化PDO映射

控制故障:

  • 现象:电机不响应或运行异常

  • 排查:检查状态机转换、控制字序列、限位开关

  • 监控:实时读取状态字和实际值

7.4 标准化与互操作性

EDS文件: 每个CANopen设备都应提供EDS(Electronic Data Sheet)文件,描述设备的对象字典结构和通信能力。主站软件通过EDS文件自动识别设备参数。

一致性测试: CiA提供CANopen一致性测试工具,验证设备是否符合规范,确保不同厂商设备的互操作性。

未来趋势:

  • CANopen FD:基于CAN FD,提升带宽至5Mbps+

  • Safety over CANopen:集成安全通信(CiA 304)

  • 与EtherCAT融合:通过网关实现混合网络


总结

CANopen-402协议作为工业运动控制领域的国际标准,通过标准化的对象字典、严格的状态机和灵活的通信机制,为伺服驱动器、变频器等设备提供了统一的通信语言。其优势在于:

  1. 开放性:国际标准,多厂商支持

  2. 实时性:满足大多数运动控制需求

  3. 可靠性:内置完善的故障管理机制

  4. 灵活性:支持从简单到复杂的各类应用

无论是简单的单轴定位,还是复杂的多轴机器人控制,CANopen-402都能提供可靠的解决方案。掌握这一协议,是工业自动化工程师的必备技能。


参考资源:

  • CiA 301: CANopen应用层和通信规范

  • CiA 402: 伺服驱动器和运动控制设备规范

  • CiA 306: EDS规范

  • ISO 11898: CAN总线物理层和数据链路层标准
