ESP32-S3开发教程10：I2C与MPU6050

所有硬件相关、可修改、有明确含义的参数，都用大写宏定义，方便后续修改和维护。// -------------------------- 1. I2C硬件配置宏（来自你的硬件接线） --------------------------// 使用的I2C总线号，ESP32-S3有2个I2C总线，选I2C_NUM_0// SDA引脚，对应你接的GPIO8// SCL引脚，对应你接的GPIO9// I2C

风痕天际

536人浏览 · 2026-03-17 10:16:45

风痕天际 · 2026-03-17 10:16:45 发布

本文代码已上传开源仓库：ESP32-S3教学资产:包括了一些在ESP32-S3上的简单工程，基于ESP-IDF框架 - AtomGit | GitCode

现在，我们来讲解I2C与MPU6050相关内容。

一、I2C是什么

I2C是一种芯片间的通信协议，只需两根线，就能让多个设备互相传数据。

SDA (Serial Data)数据线 → 真正传数据的线
SCL (Serial Clock)时钟线 → 控制什么时候传、传多快

I2C属于半双工通信，同一时间，只能发送或者接收，不能同时收发。每个设备都有自己的地址，比如MPU6050默认地址：

0x68（AD0 接地）
0x69（AD0 接 3.3V）

二、MPU6050

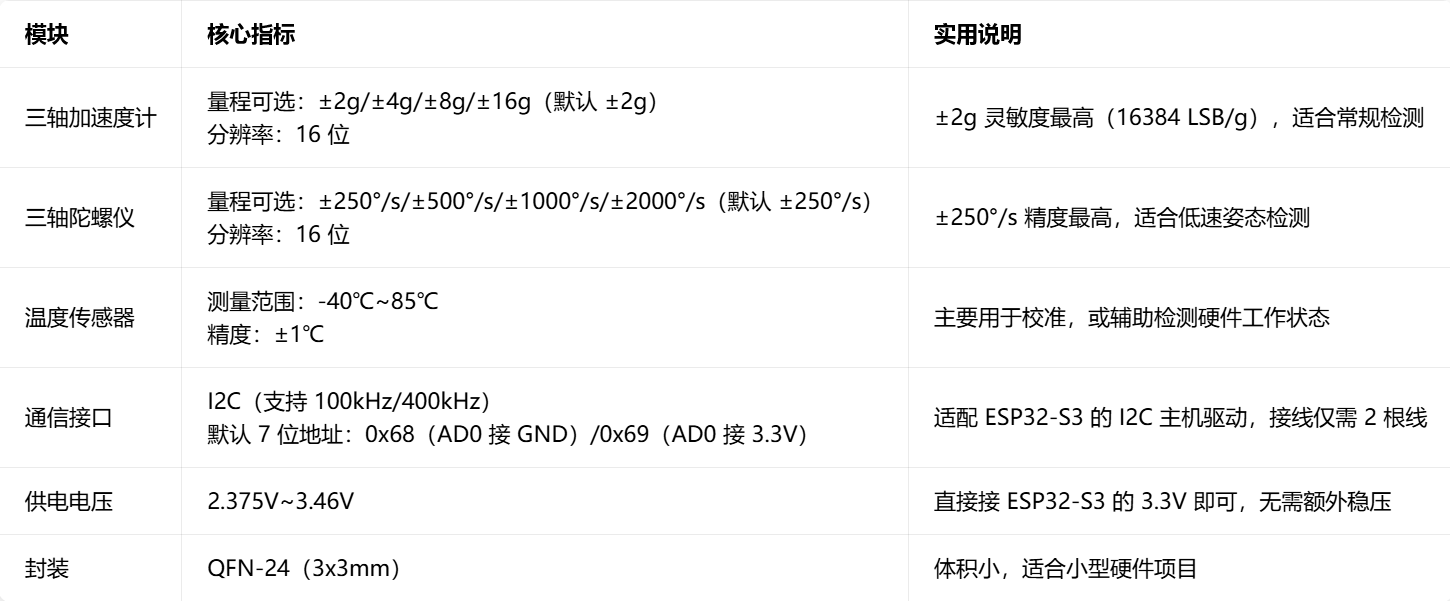

MPU6050 是 InvenSense 公司推出的六轴运动处理传感器，集成了三轴加速度计 + 三轴陀螺仪 + 内置温度传感器，还自带 I2C 接口和数字运动处理（DMP）引擎，是低成本、小体积的姿态检测核心，广泛用于平衡小车、无人机、手环、体感设备等场景。

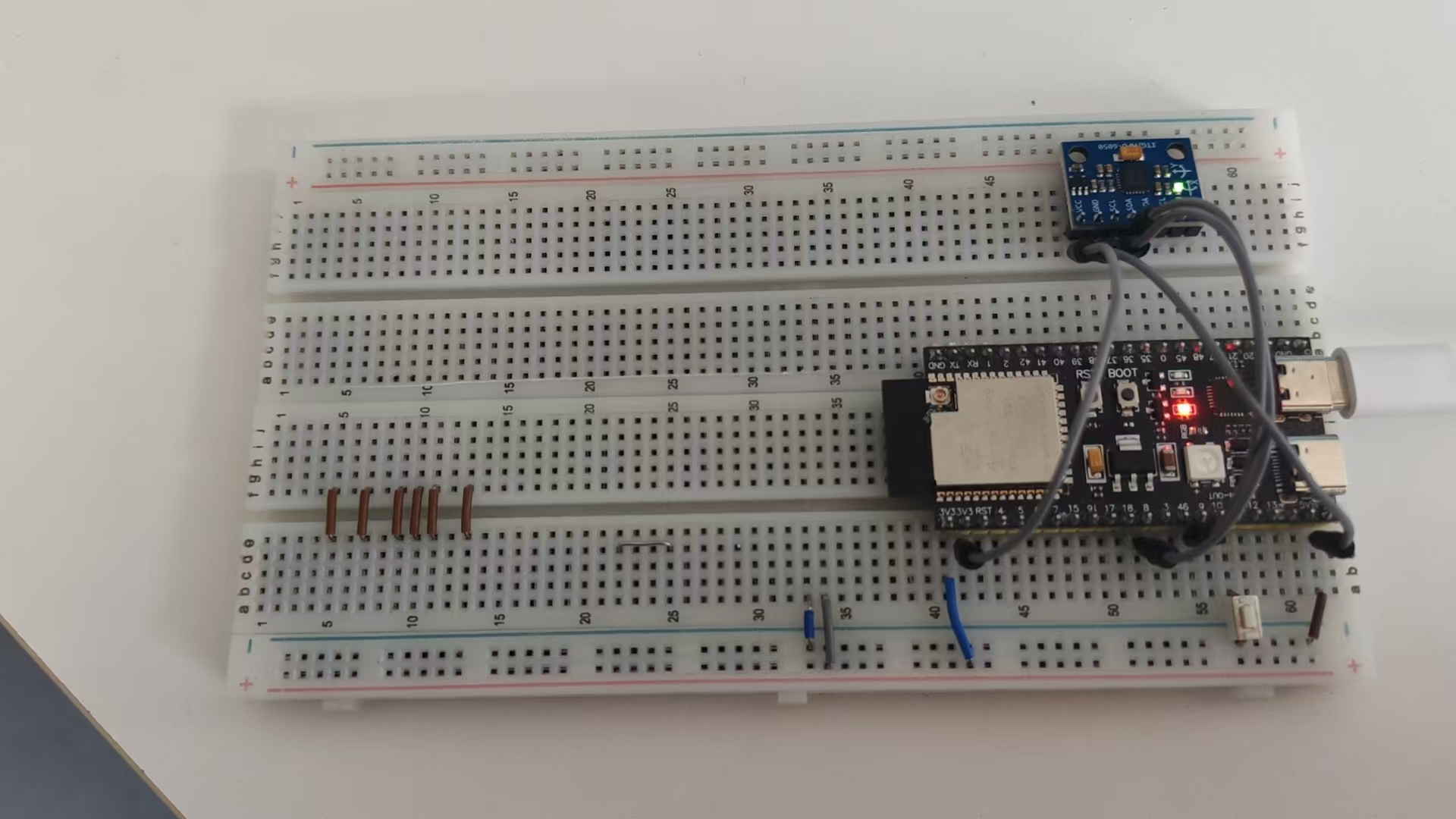

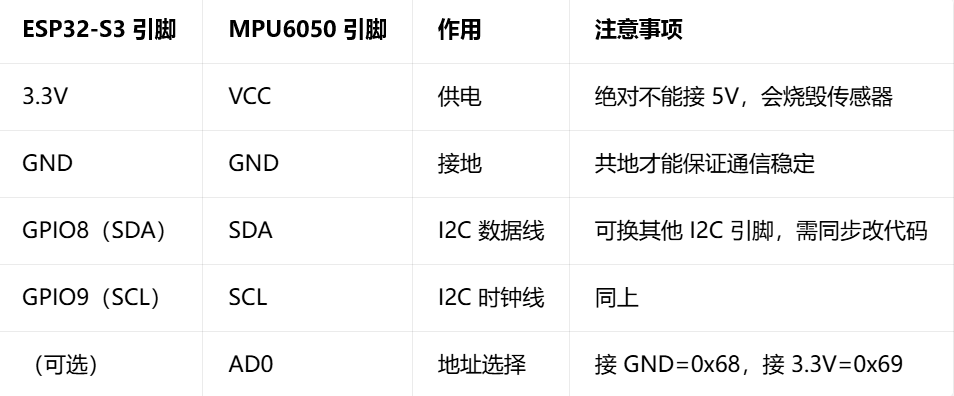

三、硬件接线

四、新建工程

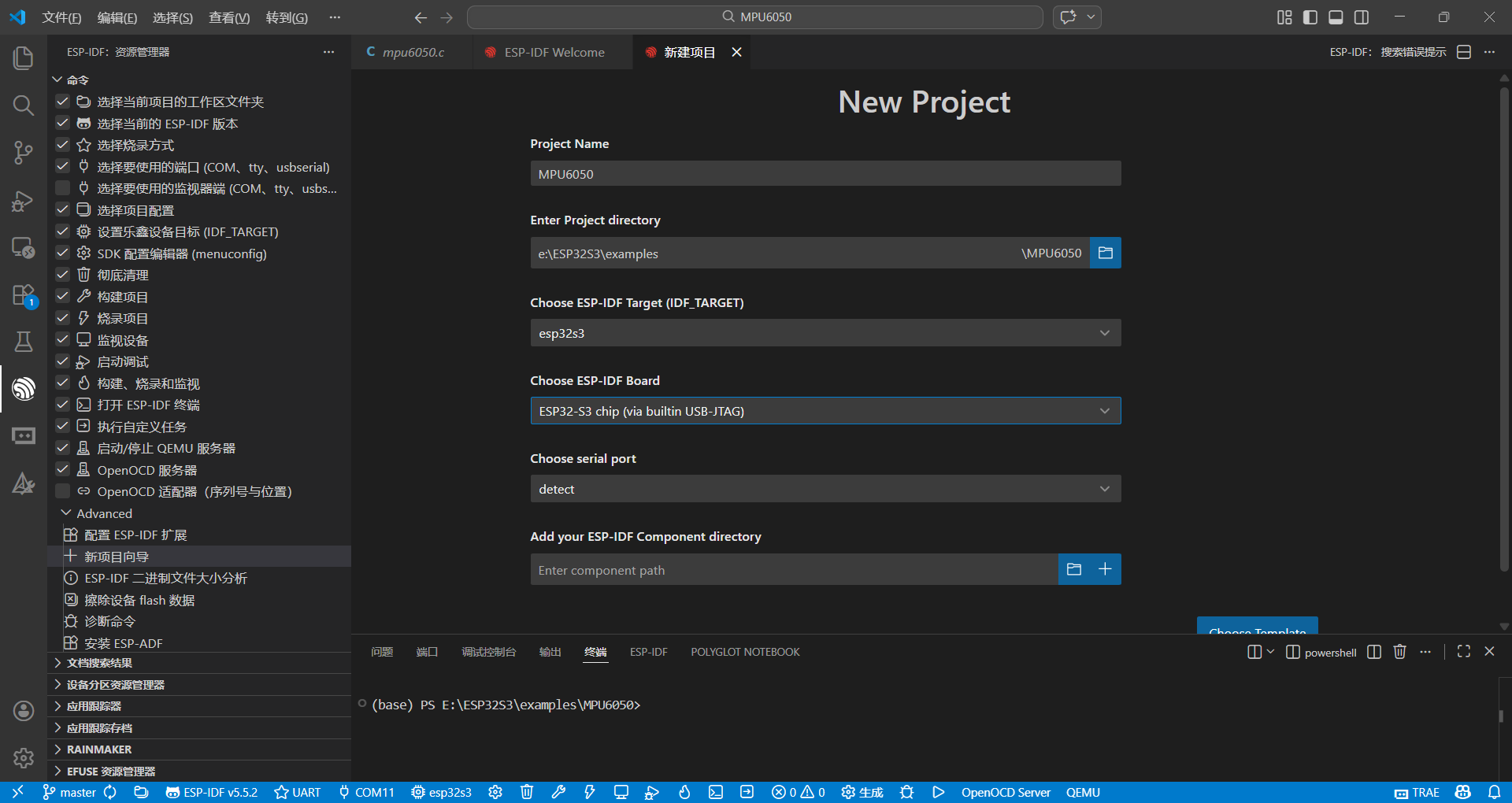

新建一个名为MPU6050的工程，如下图所示：

五、模块化编程

现在，我们来引入一个模块化编程的概念。就像C语言可以自定义.h文件一样，我们的ESP32-S3的开发，也可以使用类似的操作，将部分代码封装在main.c以外，main.c中只保留少量调用代码，增加可读性，也方便后续的随时移植。

现在，我们就将MPU6050的驱动代码封装一下。

5.1 完善CMakeList.txt文件

idf_component_register(SRCS "mpu6050.c" "main.c"
                    REQUIRES driver freertos
                    INCLUDE_DIRS ".")

SRCS：告诉编译器要编译哪些.c源文件，我们写的两个.c都要加进来。

5.2 完善MPU6050.h（先定接口，再写实现）

头文件是整个驱动的「功能说明书」，必须先写。它的核心作用是：对外暴露可调用的接口，隐藏内部实现细节，同时防止头文件重复包含。

#ifndef MPU6050_H
#define MPU6050_H

#include "esp_err.h"
#include <stdint.h>

#ifdef __cplusplus
extern "C" {
#endif

// I2C 配置
#define I2C_MASTER_NUM          I2C_NUM_0
#define I2C_MASTER_SDA_IO       8
#define I2C_MASTER_SCL_IO       9
#define I2C_MASTER_FREQ_HZ      400000

// MPU6050 设备地址
#define MPU6050_ADDR            0x68

// 加速度计量程
#define ACCEL_FS_2G             0
#define ACCEL_FS_4G             1
#define ACCEL_FS_8G             2
#define ACCEL_FS_16G            3

// 陀螺仪量程
#define GYRO_FS_250DPS          0
#define GYRO_FS_500DPS          1
#define GYRO_FS_1000DPS         2
#define GYRO_FS_2000DPS         3

// 初始化 I2C 总线
esp_err_t mpu6050_i2c_init(void);

// 初始化 MPU6050
esp_err_t mpu6050_init(void);

// 读取加速度计数据
esp_err_t mpu6050_read_accel(float *ax, float *ay, float *az);

// 读取陀螺仪数据
esp_err_t mpu6050_read_gyro(float *gx, float *gy, float *gz);

// 读取温度数据
esp_err_t mpu6050_read_temp(float *temp);

// 反初始化 I2C 总线
esp_err_t mpu6050_i2c_deinit(void);

#ifdef __cplusplus
}
#endif

#endif // MPU6050_H

5.2.1 头文件的基础框架

// 头文件保护宏：防止这个头文件被重复包含，格式是#ifndef 宏名 #define 宏名 ... #endif
#ifndef MPU6050_H
#define MPU6050_H

// 这里放后续的内容

#endif // MPU6050_H

5.2.2 引入依赖的头文件

判断要引入什么头文件的标准：我们在这个头文件里用到的类型 / 函数，来自哪个头文件，就引入哪个。

我们的函数返回值是esp_err_t（ESP-IDF 的错误类型），来自esp_err.h
我们用到了uint8_t等标准整型，来自stdint.h
兼容 C++ 编译，需要加extern "C"包裹

#ifndef MPU6050_H
#define MPU6050_H

// 引入依赖头文件
#include "esp_err.h"
#include <stdint.h>

// 兼容C++编译
#ifdef __cplusplus
extern "C" {
#endif

// 这里放宏定义和函数声明

#ifdef __cplusplus
}
#endif

#endif // MPU6050_H

5.2.3 编写宏定义

宏定义的原则：所有硬件相关、可修改、有明确含义的参数，都用大写宏定义，方便后续修改和维护。我们按照功能模块，分批次写宏，每一个宏的值都有文档依据：

// -------------------------- 1. I2C硬件配置宏（来自你的硬件接线） --------------------------
// 使用的I2C总线号，ESP32-S3有2个I2C总线，选I2C_NUM_0
#define I2C_MASTER_NUM          I2C_NUM_0
// SDA引脚，对应你接的GPIO8
#define I2C_MASTER_SDA_IO       8
// SCL引脚，对应你接的GPIO9
#define I2C_MASTER_SCL_IO       9
// I2C时钟频率，MPU6050最大支持400kHz，来自datasheet
#define I2C_MASTER_FREQ_HZ      400000

// -------------------------- 2. MPU6050设备地址（来自MPU6050 datasheet） --------------------------
// AD0接GND时，7位I2C地址是0x68；接3.3V是0x69
#define MPU6050_ADDR            0x68

// -------------------------- 3. 加速度计量程宏（来自MPU6050寄存器手册） --------------------------
// ACCEL_CONFIG寄存器的BIT4-BIT3，对应4个量程
#define ACCEL_FS_2G             0  // ±2g（默认，灵敏度最高）
#define ACCEL_FS_4G             1  // ±4g
#define ACCEL_FS_8G             2  // ±8g
#define ACCEL_FS_16G            3  // ±16g

// -------------------------- 4. 陀螺仪量程宏（来自MPU6050寄存器手册） --------------------------
// GYRO_CONFIG寄存器的BIT4-BIT3，对应4个量程
#define GYRO_FS_250DPS          0  // ±250°/s（默认，灵敏度最高）
#define GYRO_FS_500DPS          1  // ±500°/s
#define GYRO_FS_1000DPS         2  // ±1000°/s
#define GYRO_FS_2000DPS         3  // ±2000°/s

5.2.4 编写对外函数接口声明

函数接口设计的原则：见名知意、单一职责、输入输出清晰、统一错误返回值。我们按照功能流程，设计 6 个核心接口，对应我们拆解的子功能：

// 1. 初始化I2C总线：无入参，返回ESP_OK代表成功，其他代表错误
esp_err_t mpu6050_i2c_init(void);

// 2. 初始化MPU6050传感器：无入参，返回ESP_OK代表成功
esp_err_t mpu6050_init(void);

// 3. 读取加速度数据：入参是3个float类型的指针，用来存放X/Y/Z轴的结果
esp_err_t mpu6050_read_accel(float *ax, float *ay, float *az);

// 4. 读取陀螺仪数据：入参是3个float类型的指针，用来存放X/Y/Z轴的结果
esp_err_t mpu6050_read_gyro(float *gx, float *gy, float *gz);

// 5. 读取温度数据：入参是float指针，存放温度结果
esp_err_t mpu6050_read_temp(float *temp);

// 6. 反初始化I2C总线：释放资源，可选但规范
esp_err_t mpu6050_i2c_deinit(void);

到这里，mpu6050.h就写完了。你已经完成了驱动的「功能设计」，接下来只需要在.c 文件里，把这些接口的功能实现出来即可。

5.3 完善MPU6050.c

#include "mpu6050.h"
#include "esp_log.h"
#include "driver/i2c_master.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

#define TAG "MPU6050"

// MPU6050 寄存器地址
#define MPU6050_REG_PWR_MGMT_1  0x6B
#define MPU6050_REG_SMPLRT_DIV  0x19
#define MPU6050_REG_CONFIG      0x1A
#define MPU6050_REG_GYRO_CONFIG 0x1B
#define MPU6050_REG_ACCEL_CONFIG 0x1C
#define MPU6050_REG_ACCEL_XOUT_H 0x3B
#define MPU6050_REG_TEMP_OUT_H   0x41
#define MPU6050_REG_GYRO_XOUT_H  0x43

// 灵敏度系数
#define ACCEL_SENSITIVITY_2G    16384.0f
#define ACCEL_SENSITIVITY_4G    8192.0f
#define ACCEL_SENSITIVITY_8G    4096.0f
#define ACCEL_SENSITIVITY_16G   2048.0f

#define GYRO_SENSITIVITY_250    131.0f
#define GYRO_SENSITIVITY_500    65.5f
#define GYRO_SENSITIVITY_1000   32.8f
#define GYRO_SENSITIVITY_2000   16.4f

static i2c_master_bus_handle_t i2c_bus_handle = NULL;
static i2c_master_dev_handle_t mpu6050_handle = NULL;

// 写入单个寄存器
static esp_err_t mpu6050_write_reg(uint8_t reg, uint8_t data)
{
    uint8_t write_buf[2] = {reg, data};
    return i2c_master_transmit(mpu6050_handle, write_buf, 2, -1);
}

// 读取多个寄存器
static esp_err_t mpu6050_read_reg(uint8_t reg, uint8_t *data, size_t len)
{
    return i2c_master_transmit_receive(mpu6050_handle, &reg, 1, data, len, -1);
}

esp_err_t mpu6050_i2c_init(void)
{
    i2c_master_bus_config_t bus_config = {
        .i2c_port = I2C_MASTER_NUM,
        .sda_io_num = I2C_MASTER_SDA_IO,
        .scl_io_num = I2C_MASTER_SCL_IO,
        .clk_source = I2C_CLK_SRC_DEFAULT,
        .glitch_ignore_cnt = 7,
        .flags.enable_internal_pullup = true,
    };

    esp_err_t ret = i2c_new_master_bus(&bus_config, &i2c_bus_handle);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "Failed to create I2C master bus");
        return ret;
    }

    i2c_device_config_t dev_config = {
        .dev_addr_length = I2C_ADDR_BIT_LEN_7,
        .device_address = MPU6050_ADDR,
        .scl_speed_hz = I2C_MASTER_FREQ_HZ,
    };

    ret = i2c_master_bus_add_device(i2c_bus_handle, &dev_config, &mpu6050_handle);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "Failed to add MPU6050 device to I2C bus");
        return ret;
    }

    ESP_LOGI(TAG, "I2C master initialized successfully");
    return ESP_OK;
}

esp_err_t mpu6050_i2c_deinit(void)
{
    esp_err_t ret = ESP_OK;

    if (mpu6050_handle != NULL) {
        ret = i2c_master_bus_rm_device(mpu6050_handle);
        if (ret != ESP_OK) {
            ESP_LOGE(TAG, "Failed to remove MPU6050 device from I2C bus");
            return ret;
        }
        mpu6050_handle = NULL;
    }

    if (i2c_bus_handle != NULL) {
        ret = i2c_del_master_bus(i2c_bus_handle);
        if (ret != ESP_OK) {
            ESP_LOGE(TAG, "Failed to delete I2C master bus");
            return ret;
        }
        i2c_bus_handle = NULL;
    }

    ESP_LOGI(TAG, "I2C master deinitialized successfully");
    return ESP_OK;
}

esp_err_t mpu6050_init(void)
{
    esp_err_t ret;

    // 唤醒 MPU6050 (清除睡眠位)
    ret = mpu6050_write_reg(MPU6050_REG_PWR_MGMT_1, 0x00);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "Failed to wake up MPU6050");
        return ret;
    }
    vTaskDelay(pdMS_TO_TICKS(10));

    // 设置采样率分频器 (1kHz / (1 + 0) = 1kHz)
    ret = mpu6050_write_reg(MPU6050_REG_SMPLRT_DIV, 0x00);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "Failed to set sample rate");
        return ret;
    }

    // 设置低通滤波器
    ret = mpu6050_write_reg(MPU6050_REG_CONFIG, 0x03);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "Failed to set config");
        return ret;
    }

    // 设置陀螺仪量程为 ±250dps
    ret = mpu6050_write_reg(MPU6050_REG_GYRO_CONFIG, GYRO_FS_250DPS << 3);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "Failed to set gyro config");
        return ret;
    }

    // 设置加速度计量程为 ±2g
    ret = mpu6050_write_reg(MPU6050_REG_ACCEL_CONFIG, ACCEL_FS_2G << 3);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "Failed to set accel config");
        return ret;
    }

    ESP_LOGI(TAG, "MPU6050 initialized successfully");
    return ESP_OK;
}

esp_err_t mpu6050_read_accel(float *ax, float *ay, float *az)
{
    uint8_t data[6];
    esp_err_t ret = mpu6050_read_reg(MPU6050_REG_ACCEL_XOUT_H, data, 6);
    if (ret != ESP_OK) {
        return ret;
    }

    int16_t raw_x = (int16_t)((data[0] << 8) | data[1]);
    int16_t raw_y = (int16_t)((data[2] << 8) | data[3]);
    int16_t raw_z = (int16_t)((data[4] << 8) | data[5]);

    *ax = raw_x / ACCEL_SENSITIVITY_2G;
    *ay = raw_y / ACCEL_SENSITIVITY_2G;
    *az = raw_z / ACCEL_SENSITIVITY_2G;

    return ESP_OK;
}

esp_err_t mpu6050_read_gyro(float *gx, float *gy, float *gz)
{
    uint8_t data[6];
    esp_err_t ret = mpu6050_read_reg(MPU6050_REG_GYRO_XOUT_H, data, 6);
    if (ret != ESP_OK) {
        return ret;
    }

    int16_t raw_x = (int16_t)((data[0] << 8) | data[1]);
    int16_t raw_y = (int16_t)((data[2] << 8) | data[3]);
    int16_t raw_z = (int16_t)((data[4] << 8) | data[5]);

    *gx = raw_x / GYRO_SENSITIVITY_250;
    *gy = raw_y / GYRO_SENSITIVITY_250;
    *gz = raw_z / GYRO_SENSITIVITY_250;

    return ESP_OK;
}

esp_err_t mpu6050_read_temp(float *temp)
{
    uint8_t data[2];
    esp_err_t ret = mpu6050_read_reg(MPU6050_REG_TEMP_OUT_H, data, 2);
    if (ret != ESP_OK) {
        return ret;
    }

    int16_t raw_temp = (int16_t)((data[0] << 8) | data[1]);
    *temp = (raw_temp / 340.0f) + 36.53f;

    return ESP_OK;
}

5.3.1 基础依赖与全局配置

// 第一步：引入我们自己的头文件，必须放在第一个
#include "mpu6050.h"

// 第二步：引入依赖的ESP-IDF头文件，用到什么功能就引入什么
#include "esp_log.h"          // 日志打印，调试必备
#include "driver/i2c_master.h"// I2C主机驱动，来自ESP-IDF driver组件
#include "freertos/FreeRTOS.h"// FreeRTOS核心库
#include "freertos/task.h"    // FreeRTOS延时函数

// 第三步：定义日志标签，方便串口调试时区分日志来源
#define TAG "MPU6050_DRIVER"

5.3.2 定义核心寄存器地址与转换系数

这部分是和传感器通信的核心，每一个寄存器地址、转换系数，都必须从官方手册里找，不能瞎写。

// -------------------------- MPU6050核心寄存器地址（来自寄存器手册） --------------------------
// 电源管理寄存器1：用来唤醒传感器，地址0x6B
#define MPU6050_REG_PWR_MGMT_1    0x6B
// 采样率分频寄存器：配置数据采样率，地址0x19
#define MPU6050_REG_SMPLRT_DIV    0x19
// 配置寄存器：配置低通滤波，地址0x1A
#define MPU6050_REG_CONFIG        0x1A
// 陀螺仪配置寄存器：配置量程，地址0x1B
#define MPU6050_REG_GYRO_CONFIG   0x1B
// 加速度计配置寄存器：配置量程，地址0x1C
#define MPU6050_REG_ACCEL_CONFIG  0x1C
// 加速度计X轴高字节寄存器：加速度数据的起始地址，地址0x3B
#define MPU6050_REG_ACCEL_XOUT_H  0x3B
// 温度高字节寄存器：温度数据的起始地址，地址0x41
#define MPU6050_REG_TEMP_OUT_H    0x41
// 陀螺仪X轴高字节寄存器：陀螺仪数据的起始地址，地址0x43
#define MPU6050_REG_GYRO_XOUT_H   0x43

// -------------------------- 物理值转换系数（来自datasheet） --------------------------
// 加速度灵敏度：不同量程下，1g对应的数字量（LSB/g）
#define ACCEL_SENS_2G    16384.0f
#define ACCEL_SENS_4G    8192.0f
#define ACCEL_SENS_8G    4096.0f
#define ACCEL_SENS_16G   2048.0f

// 陀螺仪灵敏度：不同量程下，1°/s对应的数字量（LSB/(°/s)）
#define GYRO_SENS_250    131.0f
#define GYRO_SENS_500    65.5f
#define GYRO_SENS_1000   32.8f
#define GYRO_SENS_2000   16.4f

5.3.3 定义静态句柄

I2C 总线和设备的句柄，是后续所有操作的核心，我们把它定义为静态全局变量，作用域仅限本文件，外部无法访问，符合封装原则：

// I2C总线句柄
static i2c_master_bus_handle_t i2c_bus_handle = NULL;
// MPU6050设备句柄
static i2c_master_dev_handle_t mpu6050_dev_handle = NULL;

5.3.4 封装底层寄存器读写函数

MPU6050 的所有操作，本质都是「通过 I2C 写寄存器」和「通过 I2C 读寄存器」。我们把这两个操作封装成静态函数，上层代码不用关心 I2C 的底层细节，只需要调用这两个函数即可。

这是 I2C 驱动的通用写法，所有 I2C 传感器都可以用这个思路封装：

/**
 * @brief  静态函数：向MPU6050的单个寄存器写入1个字节数据
 * @param  reg  要写入的寄存器地址
 * @param  data 要写入的数据
 * @return esp_err_t  ESP_OK=成功，其他=失败
 */
static esp_err_t mpu6050_write_reg(uint8_t reg, uint8_t data)
{
    // I2C写寄存器的格式：先发送寄存器地址，再发送要写入的数据
    uint8_t write_buf[2] = {reg, data};
    // 调用ESP-IDF的I2C发送函数，参数：设备句柄、发送缓冲区、长度、超时时间（-1=无限等待）
    return i2c_master_transmit(mpu6050_dev_handle, write_buf, 2, -1);
}

/**
 * @brief  静态函数：从MPU6050的寄存器连续读取多个字节数据
 * @param  reg  要读取的起始寄存器地址
 * @param  data 存放读取结果的缓冲区
 * @param  len  要读取的字节数
 * @return esp_err_t  ESP_OK=成功，其他=失败
 */
static esp_err_t mpu6050_read_reg(uint8_t reg, uint8_t *data, size_t len)
{
    // I2C读寄存器的格式：先发送要读取的寄存器地址，再接收对应长度的数据
    return i2c_master_transmit_receive(mpu6050_dev_handle, &reg, 1, data, len, -1);
}

5.3.5 I2C 初始化与反初始化函数

这一步是实现硬件通信的基础，我们严格按照 ESP-IDF 官方 I2C API 的流程来写：

// 实现头文件里的I2C初始化函数
esp_err_t mpu6050_i2c_init(void)
{
    // 第一步：配置I2C总线参数，结构体来自ESP-IDF的i2c_master.h
    i2c_master_bus_config_t bus_config = {
        .i2c_port = I2C_MASTER_NUM,        // 我们在头文件里定义的I2C总线号
        .sda_io_num = I2C_MASTER_SDA_IO,   // SDA引脚号
        .scl_io_num = I2C_MASTER_SCL_IO,   // SCL引脚号
        .clk_source = I2C_CLK_SRC_DEFAULT, // 默认时钟源，不用改
        .glitch_ignore_cnt = 7,             // 时钟毛刺过滤，默认值，增强稳定性
        .flags.enable_internal_pullup = true, // 开启GPIO内部上拉，硬件没有外部上拉电阻必须开
    };

    // 第二步：创建I2C主机总线，获取总线句柄
    esp_err_t ret = i2c_new_master_bus(&bus_config, &i2c_bus_handle);
    // 错误处理：如果创建失败，打印错误日志，直接返回错误
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "I2C总线创建失败，错误码：%d", ret);
        return ret;
    }

    // 第三步：配置MPU6050设备参数
    i2c_device_config_t dev_config = {
        .dev_addr_length = I2C_ADDR_BIT_LEN_7, // MPU6050用7位I2C地址，固定
        .device_address = MPU6050_ADDR,        // 头文件里定义的设备地址
        .scl_speed_hz = I2C_MASTER_FREQ_HZ,    // I2C时钟频率
    };

    // 第四步：把MPU6050设备添加到I2C总线上，获取设备句柄
    ret = i2c_master_bus_add_device(i2c_bus_handle, &dev_config, &mpu6050_dev_handle);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "MPU6050设备添加失败，错误码：%d", ret);
        return ret;
    }

    // 到这里，I2C初始化成功，打印日志
    ESP_LOGI(TAG, "I2C总线初始化成功");
    return ESP_OK;
}

// 实现头文件里的I2C反初始化函数
esp_err_t mpu6050_i2c_deinit(void)
{
    esp_err_t ret = ESP_OK;

    // 先移除设备，再删除总线，顺序不能反
    if (mpu6050_dev_handle != NULL) {
        ret = i2c_master_bus_rm_device(mpu6050_dev_handle);
        if (ret != ESP_OK) {
            ESP_LOGE(TAG, "MPU6050设备移除失败，错误码：%d", ret);
            return ret;
        }
        mpu6050_dev_handle = NULL; // 清空句柄，避免野指针
    }

    if (i2c_bus_handle != NULL) {
        ret = i2c_del_master_bus(i2c_bus_handle);
        if (ret != ESP_OK) {
            ESP_LOGE(TAG, "I2C总线删除失败，错误码：%d", ret);
            return ret;
        }
        i2c_bus_handle = NULL;
    }

    ESP_LOGI(TAG, "I2C总线反初始化成功");
    return ESP_OK;
}

5.3.6 MPU6050初始化函数

初始化函数的核心，是按照 MPU6050 手册里的上电流程，通过我们封装的mpu6050_write_reg函数，给对应的寄存器写入配置值。

// 实现头文件里的MPU6050初始化函数
esp_err_t mpu6050_init(void)
{
    esp_err_t ret;
    ESP_LOGI(TAG, "开始初始化MPU6050传感器");

    // 第一步：唤醒MPU6050（重点！MPU6050上电默认进入睡眠模式）
    // 手册说明：PWR_MGMT_1寄存器的BIT6是Sleep位，写0=唤醒，写1=睡眠
    ret = mpu6050_write_reg(MPU6050_REG_PWR_MGMT_1, 0x00);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "MPU6050唤醒失败");
        return ret;
    }
    // 延时10ms，等待传感器唤醒稳定
    vTaskDelay(pdMS_TO_TICKS(10));

    // 第二步：配置采样率分频器
    // 手册公式：采样率 = 陀螺仪输出频率 / (1 + SMPLRT_DIV)
    // 陀螺仪默认输出频率1kHz，写入0x00 → 采样率=1kHz
    ret = mpu6050_write_reg(MPU6050_REG_SMPLRT_DIV, 0x00);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "采样率配置失败");
        return ret;
    }

    // 第三步：配置低通滤波器（DLPF）
    // 写入0x03 → 低通滤波带宽44Hz，降低噪声，平衡响应速度
    ret = mpu6050_write_reg(MPU6050_REG_CONFIG, 0x03);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "低通滤波配置失败");
        return ret;
    }

    // 第四步：配置陀螺仪量程
    // 手册说明：GYRO_CONFIG寄存器的BIT4-BIT3是量程位，需要左移3位写入
    // 我们用默认的±250°/s，对应宏GYRO_FS_250DPS=0
    ret = mpu6050_write_reg(MPU6050_REG_GYRO_CONFIG, GYRO_FS_250DPS << 3);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "陀螺仪量程配置失败");
        return ret;
    }

    // 第五步：配置加速度计量程
    // 手册说明：ACCEL_CONFIG寄存器的BIT4-BIT3是量程位，左移3位写入
    // 我们用默认的±2g，对应宏ACCEL_FS_2G=0
    ret = mpu6050_write_reg(MPU6050_REG_ACCEL_CONFIG, ACCEL_FS_2G << 3);
    if (ret != ESP_OK) {
        ESP_LOGE(TAG, "加速度计量程配置失败");
        return ret;
    }

    // 所有配置完成，初始化成功
    ESP_LOGI(TAG, "MPU6050传感器初始化完成");
    return ESP_OK;
}

5.3.7 数据读取与转换函数

这部分的核心逻辑是：通过mpu6050_read_reg读取连续的寄存器数据→拼接高低字节为 16 位有符号整数→通过转换系数，把原始数字量转换成有物理意义的数值。

// 实现加速度读取函数
esp_err_t mpu6050_read_accel(float *ax, float *ay, float *az)
{
    // 加速度数据共6个字节：X轴高+低字节，Y轴高+低字节，Z轴高+低字节
    uint8_t raw_data[6] = {0};
    // 从加速度起始寄存器，连续读取6个字节
    esp_err_t ret = mpu6050_read_reg(MPU6050_REG_ACCEL_XOUT_H, raw_data, 6);
    if (ret != ESP_OK) {
        return ret;
    }

    // 拼接高低字节：MPU6050是大端模式，高字节在前，低字节在后
    // 数据是16位有符号整数（int16_t），因为加速度有正负
    int16_t raw_ax = (int16_t)((raw_data[0] << 8) | raw_data[1]);
    int16_t raw_ay = (int16_t)((raw_data[2] << 8) | raw_data[3]);
    int16_t raw_az = (int16_t)((raw_data[4] << 8) | raw_data[5]);

    // 转换为物理值（单位：g）：原始值 / 对应量程的灵敏度系数
    *ax = raw_ax / ACCEL_SENS_2G;
    *ay = raw_ay / ACCEL_SENS_2G;
    *az = raw_az / ACCEL_SENS_2G;

    return ESP_OK;
}

// 实现陀螺仪读取函数
esp_err_t mpu6050_read_gyro(float *gx, float *gy, float *gz)
{
    // 陀螺仪数据共6个字节：X/Y/Z轴各2字节
    uint8_t raw_data[6] = {0};
    // 从陀螺仪起始寄存器，连续读取6个字节
    esp_err_t ret = mpu6050_read_reg(MPU6050_REG_GYRO_XOUT_H, raw_data, 6);
    if (ret != ESP_OK) {
        return ret;
    }

    // 拼接高低字节
    int16_t raw_gx = (int16_t)((raw_data[0] << 8) | raw_data[1]);
    int16_t raw_gy = (int16_t)((raw_data[2] << 8) | raw_data[3]);
    int16_t raw_gz = (int16_t)((raw_data[4] << 8) | raw_data[5]);

    // 转换为物理值（单位：°/s）
    *gx = raw_gx / GYRO_SENS_250;
    *gy = raw_gy / GYRO_SENS_250;
    *gz = raw_gz / GYRO_SENS_250;

    return ESP_OK;
}

// 实现温度读取函数
esp_err_t mpu6050_read_temp(float *temp)
{
    // 温度数据共2个字节
    uint8_t raw_data[2] = {0};
    // 从温度起始寄存器，连续读取2个字节
    esp_err_t ret = mpu6050_read_reg(MPU6050_REG_TEMP_OUT_H, raw_data, 2);
    if (ret != ESP_OK) {
        return ret;
    }

    // 拼接高低字节
    int16_t raw_temp = (int16_t)((raw_data[0] << 8) | raw_data[1]);
    // 转换为摄氏温度：公式来自MPU6050官方datasheet
    *temp = (raw_temp / 340.0f) + 36.53f;

    return ESP_OK;
}

到这里，mpu6050.c的所有核心功能就全部实现了。

六、完善main.c

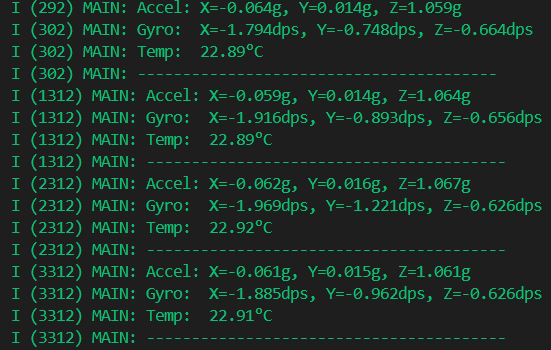

主函数是 ESP32 程序的入口，核心逻辑是：按顺序初始化→循环调用驱动接口读取数据→打印输出。

// 引入依赖头文件
#include <stdio.h>
#include "esp_log.h"
#include "mpu6050.h"
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"

// 主函数日志标签
#define TAG "MPU6050_MAIN"

// ESP32程序的唯一入口，相当于单片机的main函数
void app_main(void)
{
    ESP_LOGI(TAG, "===== ESP32-S3 MPU6050 驱动测试开始 =====");

    // 第一步：初始化I2C总线
    // ESP_ERROR_CHECK：如果函数返回不是ESP_OK，直接终止程序，打印错误
    ESP_ERROR_CHECK(mpu6050_i2c_init());

    // 第二步：初始化MPU6050传感器
    ESP_ERROR_CHECK(mpu6050_init());

    ESP_LOGI(TAG, "传感器初始化完成，开始循环读取数据");

    // 定义变量，存放读取到的传感器数据
    float ax, ay, az;  // 加速度，单位g
    float gx, gy, gz;  // 陀螺仪，单位°/s
    float temp;        // 温度，单位℃

    // 第三步：无限循环，定时读取数据
    while (1) {
        // 读取加速度数据
        if (mpu6050_read_accel(&ax, &ay, &az) == ESP_OK) {
            ESP_LOGI(TAG, "加速度 | X: %.3f g | Y: %.3f g | Z: %.3f g", ax, ay, az);
        } else {
            ESP_LOGE(TAG, "加速度数据读取失败");
        }

        // 读取陀螺仪数据
        if (mpu6050_read_gyro(&gx, &gy, &gz) == ESP_OK) {
            ESP_LOGI(TAG, "陀螺仪 | X: %.3f dps | Y: %.3f dps | Z: %.3f dps", gx, gy, gz);
        } else {
            ESP_LOGE(TAG, "陀螺仪数据读取失败");
        }

        // 读取温度数据
        if (mpu6050_read_temp(&temp) == ESP_OK) {
            ESP_LOGI(TAG, "芯片温度: %.2f ℃", temp);
        } else {
            ESP_LOGE(TAG, "温度数据读取失败");
        }

        // 打印分隔线，方便查看日志
        ESP_LOGI(TAG, "----------------------------------------");

        // 延时1000ms，也就是1秒读取一次
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}
