前提概念

一、轮询 vs 中断：两种交互方式

1. 轮询（Polling）

核心思想：内核主动、持续地去检查外设的状态，就像一个看门人按顺序挨个检查四个城门有没有人敲门。
优点：逻辑简单，容易实现，不需要复杂的硬件配置。
缺点：效率极低，CPU 一直被占用，无法处理其他任务；外设事件响应慢，必须等一轮检查到自己时才能被处理。

2. 中断（Interrupt）

核心思想：外设主动 “敲门”（触发中断信号），内核立刻放下手头的事，优先去处理这个突发事件，处理完再回来继续原来的工作。
优点：响应速度快，CPU 利用率高，能对突发事件做出最优先的处理。
缺点：需要配置中断控制器、优先级等，逻辑相对复杂。

二、中断类型

外部中断（INT0/INT1）：响应按键、传感器等外部硬件触发，引脚对应 P32（INT0）、P33（INT1）。
定时器中断（T0/T1）：实现精准定时（1ms/10ms），用于数码管扫描、按键消抖、数据刷新。
串口中断（TI/RI）：处理串口收发数据，用于上位机通信。

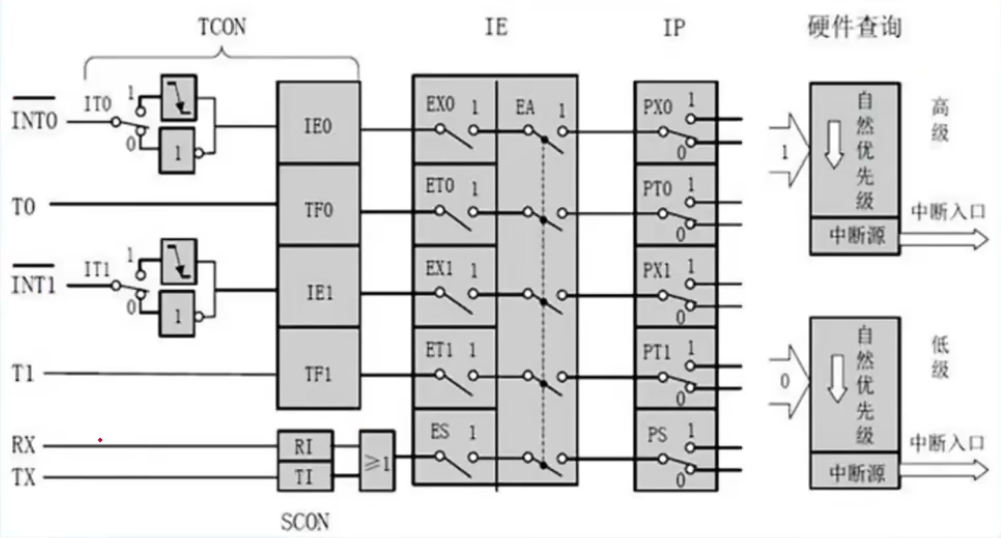

三、中断核心：寄存器与优先级规则

1. 中断允许寄存器 IE（总开关 + 分开关）

IE 是 “中断总开关 + 分开关”，任何中断生效必须先开总中断（EA=1）。

位序号	符号	功能说明
7	EA	中断总开关：EA=0（关所有中断）、EA=1（开所有）
4	ES	串口中断允许：ES=0（禁止）、ES=1（允许）
3	ET1	定时器 1 中断允许：ET1=0（禁止）、ET1=1（允许）
2	EX1	外部中断 1 允许：EX1=0（禁止）、EX1=1（允许）
1	ET0	定时器 0 中断允许：ET0=0（禁止）、ET0=1（允许）
0	EX0	外部中断 0 允许：EX0=0（禁止）、EX0=1（允许）

配置顺序：先开分开关（如 EX0/ET0），再开总开关（EA=1）。

2. 中断优先级寄存器 IP（高 / 低两级）

IP 用于设置 “高 / 低” 两级优先级，决定中断是否可嵌套。

位序号	符号	功能说明
4	PS	串口中断优先级：PS=0（低）、PS=1（高）
3	PT1	定时器 1 优先级：PT1=0（低）、PT1=1（高）
2	PX1	外部中断 1 优先级：PX1=0（低）、PX1=1（高）
1	PT0	定时器 0 优先级：PT0=0（低）、PT0=1（高）
0	PX0	外部中断 0 优先级：PX0=0（低）、PX0=1（高）

中断优先级核心规则

高低优先级规则
- 高优先级中断可打断低优先级中断（嵌套执行）。
- 高优先级中断执行时，低优先级中断无法打断。
同级优先级规则
- 同级中断无法互相打断，执行完当前中断才响应下一个。
- 同级中断同时触发：按 “自然优先级”（中断号越小越优先）响应。
自然优先级（默认优先级）

INT0（0 号） > T0（1 号） > INT1（2 号） > T1（3 号） > 串口（4 号） > T2（5 号）。

定时器与中断系统|外部中断

一、模块功能

响应外部引脚电平 / 边沿变化，触发中断服务程序
实现异步事件处理，提升系统实时性
常用于按键、传感器信号、外部触发控制等场景

二、工作原理

一、核心机制

中断的本质是CPU 暂停当前程序，跳转到固定入口执行中断服务程序，执行完毕后自动返回原程序继续执行。

二、触发方式

触发方式

ITx=1：下降沿触发（高→低），只触发 1 次，抗抖动，推荐
ITx=0：低电平触发，持续低则一直触发，易抖动重复

中断请求引脚满足触发条件 → TCON 中 IE0/IE1 硬件置 1 → 向 CPU 发请求
响应条件（同时满足）

EA=1（总中断开）
EX0/EX1=1（对应中断开）
无更高优先级中断
当前指令执行完

CPU 响应

保护断点：PC 自动压栈
硬件清标志（下降沿）
跳转到中断向量地址

执行与返回

执行中断服务程序 ISR
执行 RETI：PC 出栈，返回断点继续运行

三、硬件配置

1. TCON 寄存器（外部中断触发方式 + 请求标志）

地址：0x88，可位寻址 ✅
核心作用：控制外部中断的触发方式、标记中断请求状态

位序号	位名称	功能说明
3	IE1	外部中断 1 请求标志位：INT1 引脚触发时硬件自动置 1 → 触发中断进入中断服务程序后硬件自动清 0
2	IT1	外部中断 1 触发方式选择：0 = 低电平触发（INT1 引脚持续低电平触发）1 = 下降沿触发（INT1 引脚电平从高→低时触发，抗抖动，推荐）
1	IE0	外部中断 0 请求标志位：INT0 引脚触发时硬件自动置 1 → 触发中断进入中断服务程序后硬件自动清 0
0	IT0	外部中断 0 触发方式选择：0 = 低电平触发（INT0 引脚持续低电平触发）1 = 下降沿触发（INT0 引脚电平从高→低时触发，抗抖动，推荐）
7~4	其他位	与外部中断无关（TF1、TR1、TF0、TR0，定时器相关），无需修改

配置代码思路：

优先选择下降沿触发（IT0=1/IT1=1），避免电平触发导致的反复中断问题
初始化时可手动清IE0/IE1，避免上电误触发中断

// 外部中断0：下降沿触发 + 清标志
IT0 = 1;
IE0 = 0;

// 外部中断1：下降沿触发 + 清标志
IT1 = 1;
IE1 = 0;

2. IE 寄存器（中断使能总开关 + 分开关）

地址：0xA8，可位寻址 ✅
核心作用：控制外部中断的使能（总中断 + 外部中断分开关）

位序号	位名称	功能说明
7	EA	总中断开关：0 = 关闭所有中断（所有中断失效）1 = 开启总中断（分中断生效的前提）
0	EX0	外部中断 0 分开关：0 = 禁用 INT0 中断（即使触发也不响应）1 = 启用 INT0 中断
2	EX1	外部中断 1 分开关：0 = 禁用 INT1 中断（即使触发也不响应）1 = 启用 INT1 中断
6~3/1	其他位	与外部中断无关（ET0、ET1、ES 等，定时器 / 串口中断），无需修改

配置代码思路：

先开启对应外部中断的分开关（EX0=1/EX1=1）
最后开启总中断（EA=1），避免初始化阶段误触发

// 开启外部中断0分中断
EX0 = 1;
// 开启外部中断1分中断（按需选择）
EX1 = 1;

// 开启总中断（必须配置，否则所有中断失效）
EA = 1;

3. IP 寄存器（中断优先级，可选配置）

地址：0xB8，可位寻址 ✅
核心作用：设置外部中断的优先级（多中断场景下使用）

位序号	位名称	功能说明
0	PX0	外部中断 0 优先级：0 = 低优先级（默认，可被高优先级中断打断）1 = 高优先级（可打断低优先级中断）
2	PX1	外部中断 1 优先级：0 = 低优先级（默认）1 = 高优先级
7~3/1	其他位	与外部中断无关（PT0、PT1、PS 等），无需修改

配置代码思路：

仅在多中断并发时需要配置，默认低优先级无需额外操作
高优先级适合紧急外部事件（如急停按键），低优先级适合普通交互（如普通按键）

// 将外部中断0设为高优先级（可选）
PX0 = 1;

// 将外部中断1设为高优先级（可选）
PX1 = 1;

4. 硬件引脚与连接

表格

中断源	引脚名称	引脚号	硬件连接说明
外部中断 0	INT0	P32	外部中断输入引脚，默认需接上拉电阻至高电平，避免悬空误触发
外部中断 1	INT1	P33	外部中断输入引脚，默认需接上拉电阻至高电平，避免悬空误触发

硬件注意事项：

按键触发时，按下后引脚电平从高→低（匹配下降沿触发）
电平触发模式下，需保证引脚电平恢复高电平，否则会反复触发中断

四、完整代码实现

#include <STC12C5A60S2.H>

#include <init.h>
#include <led.h>

unsigned char x;

void ExtInt_Init(void)
{
    // 外部中断0配置：下降沿触发
    IT0 = 1;  // IT0=1 → 下降沿触发（抗抖动，推荐）
    EX0 = 1;  // EX0=1 → 开启外部中断0使能

    // 外部中断1配置：下降沿触发
    IT1 = 1;  // IT1=1 → 下降沿触发
    EX1 = 1;  // EX1=1 → 开启外部中断1使能

    EA = 1;   // EA=1 → 开启总中断（所有中断的总闸门）
}

void main(void)
{
    system_init();    // 系统初始化
    ExtInt_Init();    // 外部中断初始化

    while(1)
    {
    }
}

//中断服务函数//
void isr1(void) interrupt 0//中断号——>是哪个中断?
{
	x = !x;
	Led_Disp2(0, x);
}

void isr2(void) interrupt 2
{

}

五、调试经验

中断不触发排查
- 检查总中断开关 EA 是否为 1，对应中断使能位（EX0/EX1）是否开启。
- 确认触发方式：下降沿触发需 IT0/IT1=1，低电平触发需 IT0/IT1=0，同时保证外部信号符合触发条件。
- 验证硬件引脚：INT0 对应 P3.2，INT1 对应 P3.3，确保引脚未被复用、电平正常。
反复触发问题解决
- 优先使用下降沿触发，避免低电平触发时引脚持续低电平导致多次请求。
- 中断服务程序中避免延时，确保硬件标志位（IE0/IE1）被自动清除。
服务程序异常排查
- 中断服务函数必须用 interrupt 关键字声明，且中断号与中断源严格对应（INT0=0、INT1=2）。
- 服务函数内尽量精简，禁止调用耗时函数（如长延时、串口打印），避免阻塞主程序。

六、学习总结

关键知识点回顾
中断本质：异步事件处理机制，实现 CPU 与外设的并行工作。
核心寄存器：
- TCON：控制触发方式与中断标志。
- IE：管理各中断源的使能与总中断开关。
- IP：设置中断优先级。

代码模板：

// 外部中断0初始化（下降沿触发）
void Int0_Init() {
    IT0 = 1;  // 下降沿触发
    EX0 = 1;  // 开启INT0使能
    EA  = 1;  // 开启总中断
}
// 中断服务函数
void Int0_ISR() interrupt 0 {
    // 业务逻辑
}

应试核心：牢记中断号、配置流程、服务函数格式，结合调试经验快速排错。

定时器与中断系统|定时器中断

一、模块功能

定时 / 计数功能：对系统时钟（经分频后）或外部引脚脉冲进行计数，实现精确延时、周期信号生成、外部事件计数等核心功能。
异步事件处理：定时时间到后硬件自动置位溢出标志位，触发中断；CPU 暂停主程序，自动执行中断服务程序，执行完毕后返回主程序继续运行，实现非阻塞式异步处理。
典型应用：
- LED 周期性闪烁：通过定时中断翻转 IO 口电平。
- 按键消抖：利用定时器延时过滤按键抖动信号。
- 串口波特率生成：使用定时器自动重装模式提供稳定时钟。
- 传感器定时采样：每隔固定时间读取传感器数据。

二、工作原理

1. 时钟分频与源选择

系统时钟输入：SYSclk 为单片机核心时钟，进入分频模块。
分频控制（AUXR 寄存器）：
- AUXR.7/T0x12=0：选择 ÷12 通路 → 12T 模式（机器周期 = 12× 时钟周期，传统 51 速度）。
- AUXR.7/T0x12=1：选择 ÷1 通路 → 1T 模式（机器周期 = 1× 时钟周期，计数速度提升 12 倍，IAP 系列推荐）。
时钟源选择（C/T̄ 控制，来自 TMOD）：
- C/T̄=0：选择内部分频时钟 → 定时器模式，对系统时钟计数。
- C/T̄=1：选择 T0 Pin（P3.4 引脚） → 计数器模式，对外部脉冲信号计数。

2. 计数使能控制

逻辑控制：control = (¬GATE) ∧ INT0 ∧ TR0（来自 TMOD 的 GATE、外部引脚 INT0、TCON 的 TR0）。
- GATE=0：¬GATE=1，仅需 TR0=1 即可启动计数（比赛 / 项目最常用）。
- GATE=1：需 INT0=高电平 且 TR0=1 才允许计数，用于测量外部脉冲宽度。

3. 计数与溢出机制

计数核心：TL0(8bit) + TH0(8bit) 组成 16 位计数器，RL_TL0/RL_TH0 为自动重装寄存器（方式 2 专用）。
溢出触发：计数器从初值递增至 0xFFFF（65535）后溢出，硬件自动置位 TF0（溢出标志位）。
中断与输出：
- TF0=1 且中断使能开启时，触发 Interrupt 中断，CPU 执行中断服务程序。
- 溢出信号可通过开关输出至 P3.5 引脚，生成 T0CLKO 周期信号。

4. 完整中断流程

外部/内部时钟 → 分频 → 计数使能 → 计数溢出 → TF0 置1 → 中断响应 → 执行服务程序 → 重装初值 → 继续计数

三、硬件配置

一、AUXR 寄存器（辅助寄存器）

基本信息

地址：0x8E
可位寻址：❌ （只能整字节操作，需用与 / 或运算修改目标位）
核心作用：控制定时器时钟分频模式（1T/12T），决定计数速度

位结构与功能（仅关注 T0 相关位）

位序号	位名称	功能说明
7	T0x12	定时器 0 分频控制（唯一核心位）：0 = 12T 模式（传统 51，机器周期 = 12× 时钟周期）1 = 1T 模式（增强型 51，机器周期 = 1× 时钟周期，速度 ×12）
6~0	其他位	与 T0 无关（如 T1x12、串口波特率等），配置 T0 时无需修改

配置代码思路

原则：仅修改第 7 位（T0x12），其余位保持默认值，避免影响其他功能
操作逻辑：
- 清 0（12T 模式）：用 & 0x7F（二进制0111 1111），仅把第 7 位置 0，其他位不变
- 置 1（1T 模式）：用 | 0x80（二进制1000 0000），仅把第 7 位置 1，其他位不变

典型配置示例

// 配置T0为12T模式
AUXR &= 0x7F;

// 配置T0为1T模式
AUXR |= 0x80;

二、TMOD 寄存器（定时器模式寄存器）

基本信息

地址：0x89
可位寻址：❌ （整字节操作，低 4 位控 T0，高 4 位控 T1）
核心作用：定义 T0 的工作模式（定时 / 计数、门控、计数位数）

位结构与功能（仅关注 T0 相关的低 4 位）

位序号	位名称	功能说明
3	GATE0	门控位：0 = 仅 TR0（TCON 寄存器）控制 T0 启停（99% 场景用此配置）1 = 需 INT0（P3.2）高电平 + TR0=1 才启动 T0（仅测脉冲宽度用）
2	C/T0	定时 / 计数选择：0 = 定时器模式（对内部时钟计数，常用）1 = 计数器模式（对 T0 引脚 P3.4 外部脉冲计数）
1	M10	模式选择位 1，与 M00 配合决定计数位数
0	M00	模式选择位 0：M10=0+M00=1 → 16 位模式（最常用，需手动重装初值）M10=1+M00=0 → 8 位自动重装（串口波特率专用）

配置代码思路

先清空 T0 配置位：用 & 0xF0（二进制1111 0000），仅保留 T1 配置，避免旧配置干扰
再配置目标模式：用 | 目标值，仅修改 T0 的 4 个位，不碰 T1
16 位定时器模式（GATE0=0、C/T0=0、M10=0、M00=1）→ 目标值0x01

典型配置示例

// 步骤1：清空T0配置位（低4位）
TMOD &= 0xF0;

// 步骤2：配置T0为16位定时器模式（最常用）
TMOD |= 0x01;

// 若需配置为8位自动重装模式（串口用）
// TMOD |= 0x02;

三、TCON 寄存器（定时器控制寄存器）

基本信息

地址：0x88
可位寻址：✅ （可直接操作单个位，无需整字节运算）
核心作用：控制 T0 启停、标记溢出状态

位结构与功能（仅关注 T0 相关位）

位序号	位名称	功能说明
5	TF0	溢出标志位：T0 计数溢出时硬件自动置 1 → 触发中断进入中断服务程序后，硬件自动清 0初始化时需手动清 0，避免误触发
4	TR0	启停控制位：1 = 启动 T0 计数0 = 停止 T0 计数需在所有配置完成后置 1
3~0	其他位	与 T0 无关（如 IE0、IT0 等外部中断位），无需修改

配置代码思路

TF0：初始化阶段手动清 0，无需后续操作（硬件自动管理）
TR0：所有寄存器配置、初值装载完成后，置 1 启动计数

典型配置示例

// 初始化时清空溢出标志，避免误触发中断
TF0 = 0;

// 所有配置完成后，启动T0计数
TR0 = 1;

// 若需暂停T0，直接置0
// TR0 = 0;

四、IE 寄存器（中断允许寄存器）

基本信息

地址：0xA8
可位寻址：✅ （直接操作单个位）
核心作用：控制中断开关（总开关 + T0 分开关）

位结构与功能（仅关注 T0 相关位）

位序号	位名称	功能说明
7	EA	总中断开关：0 = 关闭所有中断（所有中断失效）1 = 开启总中断（分中断生效的前提）必须最后开，或与分中断配合开
1	ET0	T0 分中断开关：0 = 禁用 T0 中断（即使溢出也不触发）1 = 启用 T0 中断（溢出后触发中断服务程序）
6~2/0	其他位	与 T0 无关（如 ET1、ES 等），无需修改

配置代码思路

先开 T0 分中断（ET0=1），再开总中断（EA=1）
顺序不影响功能，但先开分中断再开总中断，可避免初始化时误触发

典型配置示例

// 开启T0分中断
ET0 = 1;

// 开启总中断（所有中断的总闸门，必须开）
EA = 1;

// 若需关闭T0中断，仅需关分中断（无需关总中断）
// ET0 = 0;

五、IP 寄存器（中断优先级寄存器）

基本信息

地址：0xB8
可位寻址：✅ （直接操作单个位）
核心作用：设置 T0 中断优先级（可选配置，非必须）

位结构与功能（仅关注 T0 相关位）

位序号	位名称	功能说明
1	PT0	T0 中断优先级：0 = 低优先级（默认，可被高优先级中断打断）1 = 高优先级（可打断低优先级中断）
7~2/0	其他位	与 T0 无关（如 PT1、PS 等），无需修改

配置代码思路

仅在需要多中断优先级时配置，默认低优先级无需操作
高优先级适合 “紧急任务”（如定时采样），低优先级适合 “普通任务”（如 LED 闪烁）

典型配置示例

// 将T0设为高优先级（可选）
PT0 = 1;

// 恢复默认低优先级
// PT0 = 0;

总结

寄存器	核心作用	配置核心逻辑
AUXR	控速度（1T/12T）	仅改第 7 位，不碰其他位
TMOD	控模式（16 位 / 定时）	先清空低 4 位，再配目标模式
TCON	控启停 + 清标志	先清溢出标志，最后启动计数
IE	控中断开关	先开分中断，再开总中断
IP	控优先级（可选）	仅在多中断时配置，默认无需改

所有寄存器配置需遵循 “速度→模式→初值→标志→中断→启停” 的顺序，是保证定时器稳定工作的核心原则。

四、完整代码实现

//#include <STC12C5A60S2.H> //sfr AUXR = 0x8E;

void T0_Reset()
{
    AUXR &= 0x7F;   // T0 12T模式
    TMOD &= 0xF0;   // 清空T0配置
    TH0 = 0xFC;     // 12MHz 1ms初值
    TL0 = 0x18;
    TF0 = 0;        // 清溢出标志
    ET0 = 1;        // 开T0中断
    EA  = 1;        // 开总中断
    TR0 = 1;        // 启动计数
}

void main()
{
	while(1)
	{

	}
}

// 中断服务函数 //
void Timer0_ISR() interrupt 1
{
    // 业务逻辑
}
