一、电路整体概述

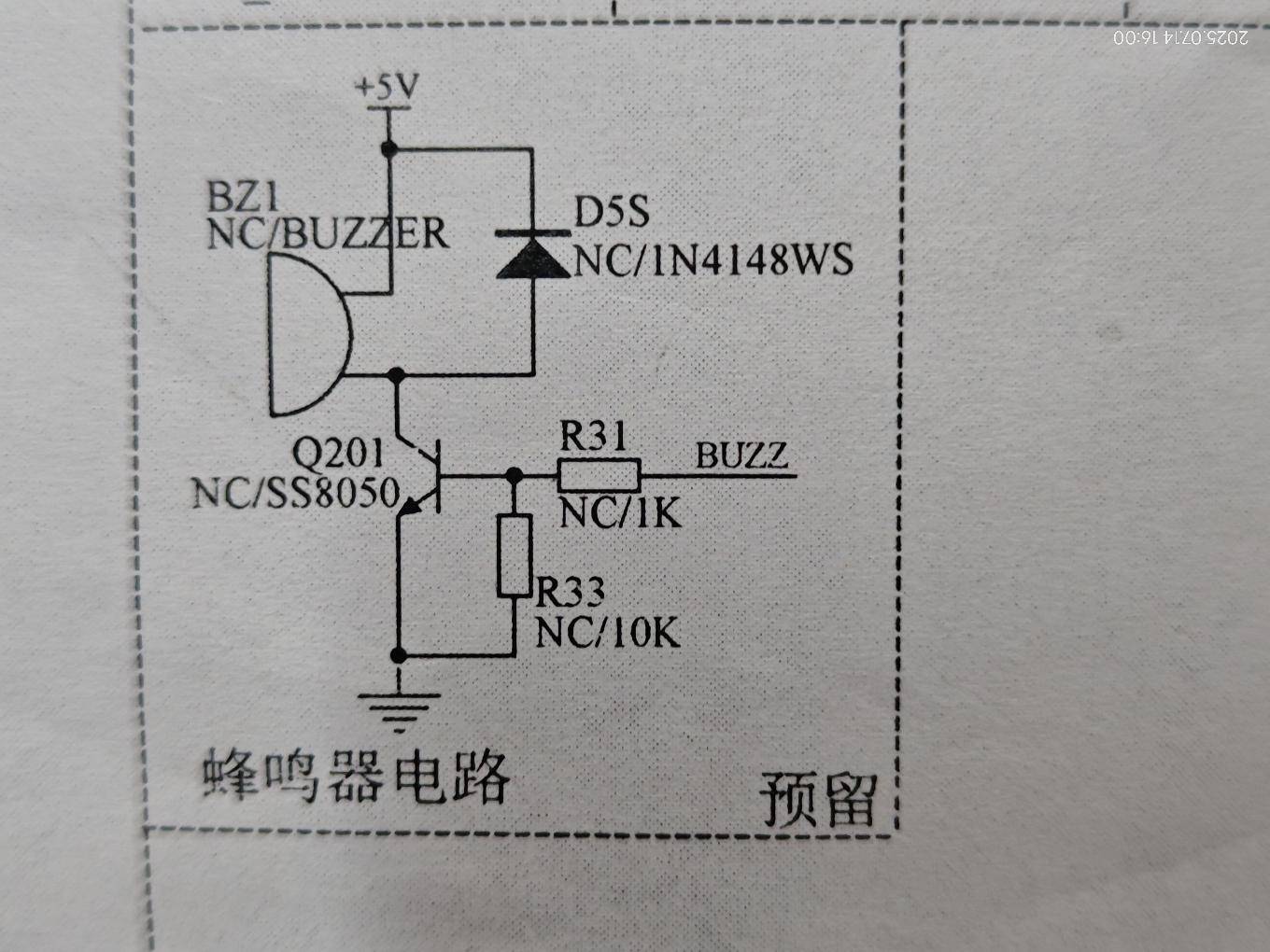

这是一款NPN 三极管控制的有源蜂鸣器开关驱动电路，是嵌入式系统中报警、按键提示、状态告警场景的标配电路。

2. Q201 SS8050 NPN 型功率三极管

3. D5S IN4148WS 高速开关二极管（续流二极管）

4. R31 1KΩ 基极限流电阻

5. R33 10KΩ 基极下拉电阻

三、电路完整工作过程详解

1. 蜂鸣器发声（导通状态）

当 BUZZ 控制引脚（单片机 IO 口）输出高电平时：

2. 蜂鸣器停止发声（关断状态）

当 BUZZ 控制引脚输出低电平（0V），或处于上电复位的高阻态时：

四、电路设计核心要点与拓展说明

五、总结

这款电路是嵌入式开发中最经典、性价比最高的蜂鸣器驱动方案，核心优势在于：

• 核心功能：通过单片机 IO 口（图中 BUZZ 引脚）输出的高低电平，控制蜂鸣器的发声与停止，实现电信号到声音信号的转换。
• 核心设计思路：利用三极管的开关特性，解决单片机 IO 口驱动能力不足的问题（IO 口无法直接提供蜂鸣器所需的工作电流），同时增加保护与抗干扰设计，保证电路长期稳定工作。
• 电路核心架构：分为 3 个核心部分 ——执行器件（蜂鸣器）、开关控制器件（三极管）、驱动与保护外围器件（电阻、二极管）。

• 二、电路中每个元器件的功能详解

  1. BZ1 有源蜂鸣器（NC/BUZZER）

• 核心功能：电路的最终执行器件，负责将电能转换为声音信号，实现提示 / 报警功能。
• 器件特性：这里使用的是有源蜂鸣器，区别于无源蜂鸣器，其内部已经集成了振荡电路，仅需供给额定的直流电压（本电路为 + 5V），即可发出固定频率的声响，无需外部提供 PWM 交变信号，驱动逻辑更简单。
• 电路连接：正极直接接 + 5V 电源，负极接三极管 Q201 的集电极，通过三极管的通断，控制蜂鸣器负极是否接地，从而控制蜂鸣器的供电回路是否完整。
• 核心功能：整个电路的电子开关核心，负责控制蜂鸣器供电回路的通断，同时放大前级 IO 口的驱动能力。
• 器件特性：SS8050 是大电流 NPN 型三极管，集电极最大允许电流 Ic 可达 1.5A，远大于普通蜂鸣器几十 mA 的工作电流，完全避免小信号三极管过载烧毁的问题，是蜂鸣器驱动的经典选型。
• 工作模式：该电路中，三极管仅工作在饱和导通和截止两种开关状态，不工作在线性放大区。
• 电路连接：集电极 C 接蜂鸣器负极、续流二极管 D5S 的正极；基极 B 接限流电阻 R31 和下拉电阻 R33 的公共端；发射极 E 直接接地。
• 核心功能：感性负载续流保护，是保护三极管不被击穿的关键器件，绝对不可省略。
• 保护原理：蜂鸣器内部带有线圈，属于感性负载。感性负载的核心特性是电流不能突变，当三极管从导通突然切换为截止时，蜂鸣器内部的线圈电流会瞬间消失，此时会产生一个极高的反向感应电动势（尖峰电压），极性为蜂鸣器负极端为正、+5V 端为负，这个尖峰电压会直接加在三极管的集电极 - 发射极之间，极易超过三极管的耐压值，导致三极管永久性击穿损坏。
• 工作过程：二极管反向并联在蜂鸣器两端（负极接 + 5V，正极接蜂鸣器负极），三极管正常导通时，二极管两端为反向电压，处于截止状态，不影响电路正常工作；当三极管截止、尖峰电压产生时，二极管快速正向导通，为线圈的续流电流提供泄放回路，同时将尖峰电压钳位在 0.7V 左右（二极管正向导通压降），彻底消除电压尖峰对三极管的威胁。
• 选型补充：IN4148WS 是高速开关二极管，反向恢复时间极短，可快速响应纳秒级的电压尖峰，完美适配这种高频开关场景的保护需求。
• 核心功能：限制三极管基极电流，同时保护前级单片机的 IO 口和三极管本身，兼顾驱动能力与安全性。
• 工作原理：三极管基极 - 发射极之间是一个 PN 结，正向导通压降固定在 0.7V 左右。如果没有这个限流电阻，单片机 IO 口输出高电平时，会产生极大的电流，直接烧毁单片机 IO 口或者三极管的基极。
• 参数计算参考：当 BUZZ 引脚输出 5V 高电平时，基极电流 Ib=(Voh - Vbe)/R31 = (5V-0.7V)/1KΩ = 4.3mA。这个电流既不会超过单片机 IO 口的最大输出电流（常规单片机 IO 口最大输出 20mA），同时按照 SS8050 最小 100 倍的放大倍数计算，可提供 430mA 的集电极电流，完全满足蜂鸣器的工作需求，保证三极管可靠进入饱和导通状态。
• 核心功能：保证电路默认关断状态，大幅提升抗干扰能力，是避免蜂鸣器 “乱响” 的关键器件。
• 核心作用 1：固定默认电平，可靠截止。单片机上电复位阶段，IO 口通常默认处于高阻态，若没有这个下拉电阻，三极管基极处于悬空状态，极易受到空间电磁干扰，产生感应电压导致三极管误导通，出现蜂鸣器上电乱响、无规律异响的问题。R33 将基极电位稳定下拉到地，保证基极电压为 0V，三极管在无控制信号时可靠截止，蜂鸣器默认不发声。
• 核心作用 2：加速三极管关断。当 BUZZ 引脚从高电平切换为低电平时，R33 可以快速泄放基极的剩余电荷，加快三极管从饱和导通切换到截止状态的速度，提升电路的开关响应速度。
• 高电平经过 R31 限流后，施加到三极管 Q201 的基极，基极电压高于发射极（接地 0V）0.7V 以上，基极产生稳定的正向偏置电流；
• 三极管 Q201 进入饱和导通状态，集电极与发射极之间内阻极小，近似于短路；
• 形成完整供电回路：+5V电源 → 蜂鸣器BZ1正极 → BZ1负极 → 三极管Q201集电极 → Q201发射极 → GND地；
• 蜂鸣器 BZ1 获得额定 5V 供电，持续发出声响；
• 此时续流二极管 D5S 两端为反向电压（负极接 + 5V，正极接接近 0V 的电位），处于截止状态，不影响电路正常工作。
• 三极管 Q201 的基极被 R33 下拉到 0V，基极 - 发射极之间无正向偏置电压，基极电流为 0；
• 三极管 Q201 进入截止状态，集电极与发射极之间近似于开路，蜂鸣器的供电回路被彻底切断；
• 蜂鸣器内部的感性线圈因电流突然消失，产生反向感应电动势，极性为蜂鸣器负极端为正、+5V 端为负；
• 续流二极管 D5S 在反向电动势的作用下快速正向导通，为线圈的续流电流提供泄放回路：蜂鸣器负极 → D5S正极 → D5S负极 → +5V电源 → 蜂鸣器正极；
• 感应电动势被快速泄放，尖峰电压被钳位，三极管得到有效保护，蜂鸣器完全停止工作。
• 有源 / 无源蜂鸣器兼容：本电路为有源蜂鸣器设计，若更换为无源蜂鸣器，只需在 BUZZ 引脚输入 PWM 方波信号即可驱动，方波的频率决定蜂鸣器的音调，占空比可调节音量。
• 三极管选型替换：若蜂鸣器工作电流极小，可替换为 9013 等小功率 NPN 三极管；若驱动高压 / 大电流蜂鸣器，建议更换为 NMOS 管，提升驱动能力和耐压值。
• 电平兼容性：本电路可直接兼容 3.3V 单片机 IO 口，3.3V 高电平经过 R31 后，基极电压仍远大于 0.7V 的导通阈值，三极管可可靠饱和导通，无需额外修改参数。
• 电阻参数调整：R31 阻值可根据前级 IO 口高电平电压、三极管放大倍数调整，核心是保证基极电流足够让三极管饱和导通，同时不超过 IO 口最大输出电流；R33 阻值推荐 10K~100K，阻值过小会增加静态功耗，过大则抗干扰能力下降。
• 驱动逻辑简单，仅需高低电平即可控制，无需复杂外设；
• 带完整的保护和抗干扰设计，稳定性强，适合工业级、消费级产品；
• 元器件均为通用料，成本极低，采购和替换方便。理解这个电路的原理，也可以举一反三，应用到继电器、电机等其他感性负载的三极管驱动电路设计中。
