如何选择可靠的国产433射频接收芯片原厂?从这五个维度教你避开“坑”
近年来,随着国产芯片技术的飞速发展和供应链安全的迫切需求,“国产替代”已成为电子行业的关键词。在433MHz射频接收芯片领域,国产厂商如雨后春笋般涌现,产品型号琳琅满目,参数一个比一个漂亮。
当“国产替代”成为主流,选对原厂比选对芯片更重要
近年来,随着国产芯片技术的飞速发展和供应链安全的迫切需求,“国产替代”已成为电子行业的关键词。在433MHz射频接收芯片领域,国产厂商如雨后春笋般涌现,产品型号琳琅满目,参数一个比一个漂亮。
然而,当你的产品量产在即,却发现芯片批次一致性差、技术支持跟不上、甚至是“货不对板”时,换原厂的代价往往远超预期。
那么,如何从众多国产原厂中,筛选出真正可靠的合作伙伴?今天,我们以振浩微VI510L为例,从五个核心维度为你深度解析。
维度一:看技术底蕴——芯片性能是否“真材实料”?
可靠的芯片原厂,首先要有扎实的技术积累。一款芯片的性能参数,是最直观的试金石。
以振浩微VI510L为例,这是一款高集成度、低功耗的单片ASK/OOK射频接收芯片,其技术指标充分体现了设计功底:
-
超高灵敏度:-115dBm(2kbps,0.1% BER)。这意味着在微弱信号环境下,依然能稳定接收,直接决定了产品的遥控距离和穿墙能力。
-
超低功耗:工作电流仅3.4mA@315MHz、3.8mA@433.92MHz。对于电池供电的设备(如无线门磁、遥控钥匙),这直接关系到产品续航。
-
宽电压工作:2.0V-5.5V,从容应对电池电压衰减,无需额外稳压电路。
-
超快启动时间:仅3ms,特别适合需要快速响应的低功耗应用场景。
真正的技术实力,不是参数的堆砌,而是每一个参数背后都有严谨的设计支撑。
维度二:看集成度——是否真正“为量产考虑”?
许多国产芯片虽然功能具备,但外围电路复杂、调试繁琐,给量产带来巨大挑战。可靠的芯片原厂,会致力于降低客户的应用门槛。
VI510L的集成度设计值得关注:
-
片内自动RF/IF调谐:传统的超外差接收机需要人工调试电感、电容等元件,而VI510L在片内自动完成所有RF和IF调谐,省略了手工调节的工艺环节。这意味着:
-
生产效率大幅提升
-
人为误差降到最低
-
产品一致性更有保障
-
-
极简外围电路:采用经典的LNA+Mixer+IF Filter+Limiter+PLL低中频架构,仅需少量外围器件(晶体、几个电感和电容)即可构建完整接收系统,大幅降低BOM成本和PCB面积。
正如其产品描述所言:“无线高频调制信号输入,数字解调信号输出”——这才是真正意义上的“单片接收器件”。
维度三:看应用灵活性——能否应对复杂场景?
可靠的原厂不仅要提供标准方案,还要能指导客户应对各种复杂应用场景。
VI510L在设计上充分考虑了实际应用的多样性:
-
灵活的CTH电容选择:第4脚CTH用于数据滤波,其电容值直接影响启动时间和抗干扰能力。
-
大电容(1μF-4.7μF):适用于AC-DC供电系统或有电动机的产品,有效抑制电源干扰,抗干扰能力更强。
-
小电容(330nF-470nF):适用于需要快速启动的低功耗设备,启动时间更短。
这种“可配置”的设计,让同一颗芯片能灵活适配不同应用场景,体现了原厂对实际工程问题的深刻理解。
-
-
宽频段覆盖:300-440MHz工作频段,通过更换晶体即可在315MHz、433.92MHz等常用频点间切换,满足全球不同地区的频率法规要求。
维度四:看封装与兼容性——是否易于替换升级?
在国产替代的浪潮中,芯片的封装兼容性直接决定了替换成本。

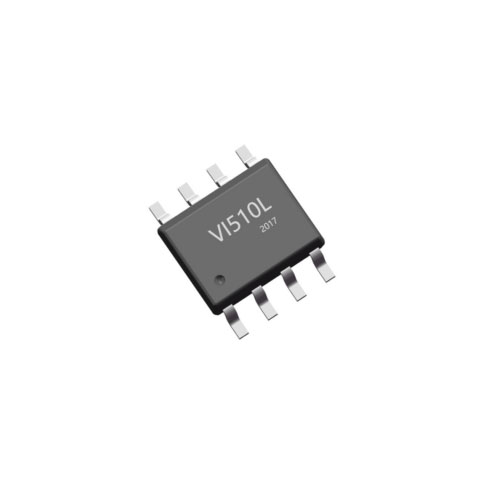

VI510L采用标准的SOP8封装,管脚定义清晰:
-
GND:接地
-
ANT:射频信号输入
-
VDD:2.0-5.5V电源
-
CTH:数据滤波电容
-
DOUT:数据输出
-
ST:关断控制(低电平使能)
-
NC:悬空
-
XI:晶体输入
这种标准封装和管脚布局,使其能够轻松替换现有设计中的同类接收芯片,实现无缝升级。
维度五:看支持与服务——遇到问题时,原厂在哪里?
这是最容易被忽视,但也是最重要的维度。芯片总会遇到问题,真正考验原厂的是:当问题发生时,技术支持能否到位?
振浩微的服务承诺体现在:
-
完整的技术文档:提供详细的数据手册、应用笔记和参考设计,帮助工程师快速上手。
-
典型应用电路与BOM:VI510L的数据手册中提供了针对315MHz和433.92MHz的完整匹配网络参数(L1、L2、C1、C2等),以及详细的BOM清单,大大降低了开发难度。
-
专业的FAE支持:当遇到复杂问题时,能够提供及时、专业的技术支持,帮助客户快速解决问题。
结语:选芯片就是选伙伴
在国产芯片蓬勃发展的今天,选择一款可靠的接收芯片,本质上是选择一个值得信赖的技术伙伴。
