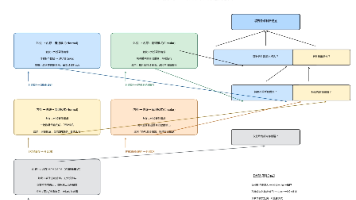

1. 项目背景与需求分析

第一次接触51单片机时，我就被它的实用性深深吸引。作为电子爱好者，总想用单片机做些有趣的东西。去年学校组织知识竞赛，看到主持人手忙脚乱地判断谁先按下抢答器，我就萌生了做智能抢答器的想法。

这个抢答器系统需要满足几个核心需求：首先要有8个独立的选手按键，每个按键对应一个编号；其次需要主持人控制按键，包括开始、复位和暂停功能；最关键的是要能准确识别最先按下的选手，并在数码管上显示编号。实际测试中发现，如果单纯用轮询方式检测按键，很难准确判断先后顺序，后来改用中断+状态机的方案才解决这个问题。

扩展功能方面，我增加了可调抢答时间的功能。在调试阶段发现，简单的延时函数会影响按键检测的实时性，最终改用定时器中断实现精准计时。蜂鸣器的声音提示也经过多次调整，确保既不会太刺耳又能起到警示作用。

2. 硬件电路设计详解

2.1 核心元件选型

选择STC89C52RC作为主控芯片，主要考虑它价格亲民且完全满足需求。数码管选用共阴极4位一体型号，实测亮度足够且节省IO口。按键选用6x6mm轻触开关，反弹跳效果不错，但还是建议在软件中做防抖处理。

LED指示灯选用了红色5mm草帽灯，每个选手对应一个。蜂鸣器用无源型，通过PWM驱动可以发出不同音调。在面包板上搭建原型时，发现蜂鸣器距离单片机太近会产生干扰，后来调整布局解决了这个问题。

2.2 电路连接要点

P0口驱动数码管段选时记得加上拉电阻，我用的1kΩ排阻效果很好。P1口全部用于选手按键输入，每个按键一端接地，另一端接IO口。P3口的几个引脚分别连接主持人控制按键和蜂鸣器。

数码管位选通过P2口控制，使用PNP三极管驱动。第一次焊接时搞反了三极管极性，导致数码管常亮，后来用万用表仔细检查才找出问题。电源部分加了100μF电解电容和0.1μF瓷片电容滤波，确保系统稳定工作。

3. 软件程序设计关键

3.1 定时器中断配置

使用定时器0处理按键扫描，定时器1负责倒计时。设置TMOD=0x11选择16位定时模式，TH0和TL0初值设置为0xD8F0，实现10ms中断周期。在中断服务程序中，我建立了状态标志位体系：

bit run_flag = 0;  // 比赛运行标志
bit time_off = 0;  // 时间到标志
bit answer_flag = 0; // 抢答成功标志

调试时发现中断服务程序不能有太多耗时操作，否则会影响定时精度。后来把数码管显示等操作移到主循环，中断只做标志位处理。

3.2 按键扫描算法

采用分层扫描策略：先检测主持人按键，再处理选手按键。防抖处理很关键，我的做法是检测到按键按下后延时5ms再次确认：

if(run_key == 0){
    delay(5);
    if(run_key == 0){
        while(!run_key); // 等待释放
        // 执行操作
    }
}

选手按键检测使用端口整体读取方式，通过switch-case判断具体按键。为提高响应速度，这部分代码放在定时器0的中断服务程序中。

4. 功能实现与调试技巧

4.1 抢答锁定机制

当检测到首个有效按键后，立即关闭定时器并设置锁定标志：

answer_flag = 1;
TR0 = 0; // 停止定时器0
TR1 = 0; // 停止定时器1

同时点亮对应选手的LED灯，并通过蜂鸣器发出提示音。在复位前，系统会忽略所有其他按键输入，确保公平性。

4.2 时间调整功能

通过"加"和"减"按键可以修改抢答时限，数值范围限制在10-99秒：

if(add_key == 0){
    delay(5);
    if(add_key == 0){
        if(next_time < 99) next_time++;
        while(!add_key);
    }
}

调试时发现变量now_time和next_time需要同步更新，否则会出现显示不一致的问题。最终采用在初始化时统一赋值的方式解决。

4.3 常见问题排查

数码管显示乱码：检查段选编码表是否正确，测量各脚电压 按键无反应：确认上拉电阻是否接好，测试按键导通性 蜂鸣器不响：检查驱动三极管工作状态，尝试直接给信号 系统复位异常：检查看门狗设置，确认电源电压稳定

建议分模块调试：先确保显示正常，再测试按键功能，最后整合全部功能。用示波器观察定时器中断信号能快速定位时序问题。
