摘要：本文全面解析深圳 HX 显示科技HXSD16G-AL3E 16Gb SD NAND 芯片，包含规格参数、引脚定义、电气特性、封装尺寸与硬件设计指南，为物联网、工业控制、智能家居等嵌入式场景提供稳定可靠的板载存储方案。

---

前言

在嵌入式、物联网、工业设备快速迭代的今天，板载 SD NAND以抗震、省空间、免卡座、协议兼容等优势，成为替代传统 SD 卡的主流方案。

今天给大家带来一款大容量国产 SD NAND——HXSD16G-AL3E，16Gb 容量、LGA8 超小封装、支持 SD3.0、宽温工业级，一站式讲透参数与设计，工程师可直接抄作业。

---

一、产品定位与核心亮点

HXSD16G-AL3E 是深圳 HX 显示科技推出的16Gb 嵌入式 SD NAND 存储芯片，内置 NAND Flash + 专用控制器，硬件 ECC 实时纠错，完全兼容 SD3.0 协议，可直连各类 MCU/MPU/CPU。

✅ 核心优势

• 16Gb 大容量，满足更多日志、固件、文件存储
• SD3.0 标准兼容，驱动成熟、移植简单
• LGA8 超小封装（8×6.2mm），SMT 贴片，省空间更抗震
• SD/SPI 双模式，适配不同主控接口
• 内置硬件 ECC 引擎，数据更安全
• 最高50MHz 时钟，支持 1/4 位数据模式
• Class 8 写入速度，性能稳定
• 宽温工作：-30℃~+85℃，工业场景可用
• 3.3V 单电源，外围极简，BOM 成本低

---

二、关键参数速查表

表格

项目	规格
型号	HXSD16G-AL3E
容量	16Gb
封装	LGA8
尺寸	8×6.2mm
协议	SD 3.0
时钟	最高 50MHz
数据位宽	1/4bit
写入等级	Class 8
工作电压	2.7~3.6V
工作温度	-30~+85℃
存储温度	-40~+85℃
特色	硬件 ECC、SD/SPI 双模式、宽温、低功耗

---

三、SD / SPI 双模式引脚定义

芯片支持标准 SD 模式与简易 SPI 模式，硬件兼容，灵活适配不同主控。

引脚分布（顶视图）

1 82 73 64 5

引脚功能

表格

Pin	SD 模式	SPI 模式
1	SD2	NC
2	SD3	/CS (片选)
3	CLK	CLK
4	VSS	VSS
5	CMD	DI (数据输入)
6	SD0	DO (数据输出)
7	SD1	NC
8	VDD	VDD

👉 极简 SPI 模式：只用到 CS、CLK、DI、DO、VDD、VSS，电路最简单，适合资源有限的 MCU。

---

四、电气特性（直接用于设计）

• 供电电压：2.7V ~ 3.6V
• 待机电流：0.2 ~ 1mA
• 读写工作电流：1 ~ 30mA
• 耐压范围：-0.3V ~ VDD+0.3V
• 上拉电阻：10~100kΩ
• 单总线电容：≤40pF

3.3V IO 直连，无需电平转换，绝大多数嵌入式平台可直接对接。

---

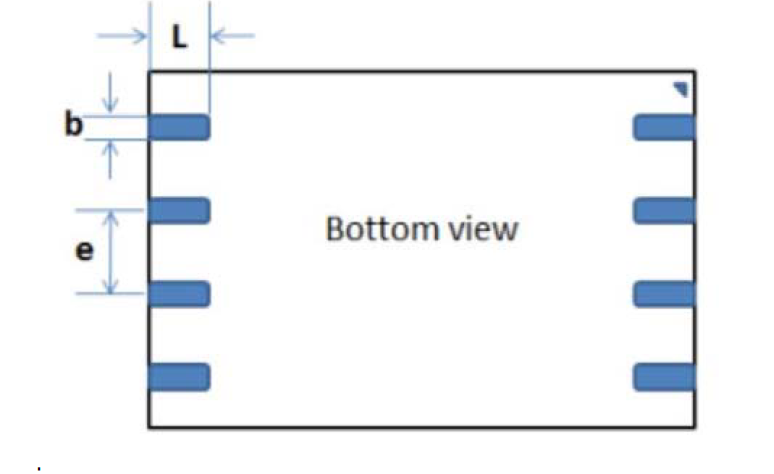

五、LGA8 封装尺寸

标准 LGA8 封装，SMT 友好：

• 尺寸：8.0×6.2mm
• 焊盘间距：1.27mm
• 抗震防脱落，比插拔 SD 卡更适合工业 / 车载 / 高频振动场景

---

六、硬件设计推荐（重点！直接照做）

官方推荐原理图 / PCB 设计要点，提升稳定性、降低故障率：

1. CLK 串联 0Ω 电阻：优化时钟信号完整性
2. VDD 就近加 0.1μF 去耦电容：紧靠电源引脚
3. 关键信号包地：DAT0~3、CLK、CMD 建议 GND 包围
4. 线间距≥2 倍线宽：不包地时满足抗干扰要求
5. 中间焊盘必须接 GND：增强接地与散热

按以上设计，可有效避免掉电、干扰、读写异常等问题。

---

七、典型应用场景

• 工业控制：PLC、变频器、传感器采集模块
• 物联网：DTU、网关、串口服务器
• 智能家居：摄像头、记录仪、智能中控
• 消费电子：小屏设备、嵌入式 Linux/RTOS 产品
• 车载 / 工控：非生命支持类稳定存储需求

---

八、总结

HXSD16G-AL3E 是一款高容量、高可靠、低成本的国产工业级 SD NAND。16Gb 大容量 + SD3.0 + LGA8 小型化 + 宽温工作，完美满足嵌入式设备对稳定、省空间、易开发的需求。

如果你正在做：

• 大容量板载存储设计
• SD 卡国产化替代
• 工业宽温设备
• 小体积物联网产品

这款芯片非常适合加入你的选型清单！
