一、ARM的CPU介绍

ARM (Advanced RISC Machine) 是目前全球使用最广的 32/64 位 RISC 处理器架构，也是 i.MX6ULL 开发板的核心。

• ARM 是一种 CPU 架构（指令集）
• 单片机 = 把 CPU + Flash + RAM + 外设集成在一块芯片里
• STM32 = ARM Cortex-M 内核的单片机
• IMX6ULL = ARM Cortex-A 内核的应用处理器

它们都是 ARM，只是定位完全不同。

ARM最小系统

RAM：随机存储，访问效率高(快)。

RAM ：  SRAM        DRAM        SDRAM        DDR内存

                静态             动态            同步

ROM：只读存储 ，掉电数据不丢失。

ROM:     PROM        EPROM        EEPROM

               可编程        可擦除               电

flash：闪存，掉电数据不丢失，访问效率高(快)

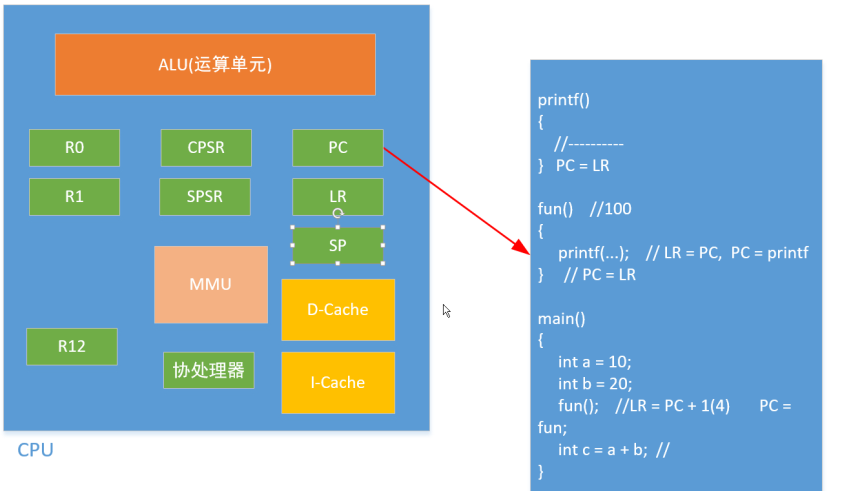

ALU:运算单元，实现运算的硬件电路。

RO~R12：通用寄存器，一般用来存储数据。

PC：程序计数器，一般指向正在运行的下下条指令（默认自加运算），复位值为0。

        代码中写的code32（32位4字节），每执行一条指令，pc会加4。

LR：链接寄存器存储函数的返回地址。

SP：栈指针寄存器指向栈顶。

CPSR：当前程序状态寄存器，进借位、溢出、中断使能、工作模式、大小端控制。

SPSR：保存程序状态寄存器，是CPSR的备份。

Cache：缓存，访问速率介于寄存器和内存之间，提高程序执行的效率。

MMU：内存管理单元，用于虚拟地址到物理地址的映射。

冯・诺依曼结构（数据和指令一起存放）

• 指令 和 数据 放在同一片存储器里

• 共用同一套总线

• 取指令的时候，就不能同时取数据

• 代表：电脑 CPU、早期 51 单片机

哈佛结构（数据和指令单独存放）

• 指令存储器、数据存储器 → 完全分开

• 有两套独立总线

• 可以同时取指令 + 取数据

• 速度更快

• 代表：ARM、DSP、STM32、现代单片机

• 增栈（Ascending）：栈向高地址生长

• 减栈（Descending）：栈向低地址生长

• 满栈（Full Stack）：SP 永远指向最后入栈的有效数据

• 空栈（Empty Stack）：SP 永远指向下一个将要存放的空位置

常用满减栈

二、ARM系统（不涉及中断嵌套

东西	定位	擅长	例子
ARM Cortex‑M	高性能、偏控制	简单任务、外设、低功耗	STM32、单片机
ARM Cortex‑R	实时控制	硬实时、高可靠、低延迟	汽车 ECU、工业控制
ARM Cortex‑A	运算系统	跑 Linux、界面、多任务	手机 CPU、平板
DSP	数字信号处理	数学、滤波、FFT	音频、雷达、基站
FPGA	硬件可编程	高速并行、自定义电路	通信、AI 加速
异构多核	组合架构	又控制、又算、又快	手机 SoC、智能驾驶芯片

AHB：高速总线。

APB：外设（低速）总线。

地址总线：传输地址(单向)；

数据总线：传输数据(双向)；

控制总线：读写/忙控制信号。

CPU:中央处理单元

SOC:片上系统（在一个芯片里集成了一切：CPU + GPU + NPU + 音频 + 视频 + 接口……）

MCU:微控制器（把 CPU + RAM + Flash + 各种外设全部集成在一个芯片里，STM32、

         ESP32、51 单片机）

MPU:微处理器（带强大 CPU，但不带内存 / Flash ，带 MMU的芯片，必须外接硬件。）

RISC：精简指令集

CISC： 复杂指令集

ARM采用的是32位架构

ARM约定:

Byte :8 bits

Halfword :16 bits (2 byte)

Word :32 bits (4 byte)

Doubleword 64-bits （8byte)（Cortex-A处理器）

大部分ARM core提供:  ARM指令集（32-bit）； Thumb指令集（16-bit）（紧急）

• CPSR（Current Program Status Register）：当前程序状态寄存器，记录 CPU 当前的模式、状态、中断使能、标志位等。
• SPSR_<mode>（Saved Program Status Register）：对应异常模式的备份寄存器，专门用来保存异常发生前的 CPSR，异常返回时恢复。
• LR_<mode>（Link Register）：对应异常模式的链接寄存器，保存异常发生时的返回地址，异常返回时恢复 PC。

异常产生时，ARM 内核自动做的 7 件事：

步骤	操作	通俗解释	对应图中标注
1	拷贝 CPSR 到 SPSR_<mode>	把当前程序状态寄存器（CPSR）的值，保存到对应异常模式的 SPSR（备份程序状态寄存器），用于异常返回时恢复现场	「拷贝 CPSR 到 IRQ 的 SPSR 中」
2	设置 CPSR 位，进入 ARM 态	强制切换到 ARM 指令集（32 位），异常处理只能执行 ARM 指令，不支持 Thumb 指令	「异常处理一定只能执行 ARM 指令」
3	切换到对应异常模式	修改 CPSR 的模式位，进入该异常专属的工作模式（如 IRQ 中断 → 进入 IRQ 模式），每个模式有独立的 LR、SPSR 寄存器	「进入 IRQ 工作模式」
4	设置中断禁止位	禁止同级 / 嵌套中断（可配置），防止异常处理过程中被打断	-
5	保存返回地址到 LR_<mode>	把异常发生时的下一条指令地址（PC），保存到对应异常模式的 LR（链接寄存器），用于异常返回	「保存返回地址到 IRQ 的 LR」
6	设置 PC 为对应异常向量	强制把 PC 跳转到异常向量表中该异常的固定入口地址，执行异常处理程序	「PC = 0x18（IRQ 入口）」
7	异常返回时恢复	从 SPSR 恢复 CPSR（恢复原模式 / 状态），从 LR 恢复 PC（回到异常前的代码继续执行）	「恢复工作模式、恢复 PC」

ARM 架构规定：PC = 当前取指阶段的指令地址 = 当前正在执行的指令地址 + 8（32 位 ARM 指令，每条 4 字节）

Thumb 指令集（16 位）下，偏移是 +4（2×2=4），但用的 Cortex-A7 默认是 ARM 32 位指令，所以是 +8。

每个异常模式有独立的 SPSR 和 LR，和用户模式的寄存器不共用，防止异常破坏现场。

流水线：取指 解码 执行。（PC指向读取的指令，而不是正在执行的指令）。

流水线阶段	作用	通俗解释
取指（Fetch）	从内存中读取下一条指令到 CPU 内部	「去仓库拿指令」
解码（Decode）	解析指令的操作码、操作数，准备寄存器	「看懂指令要做什么」
执行（Execute）	执行指令、读写内存、运算、写回结果	「真正干活执行」

• lr 的值由流水线决定
• 异常返回地址的计算由流水线决定
• 跳转指令的性能损耗由流水线决定

三、拓展信息

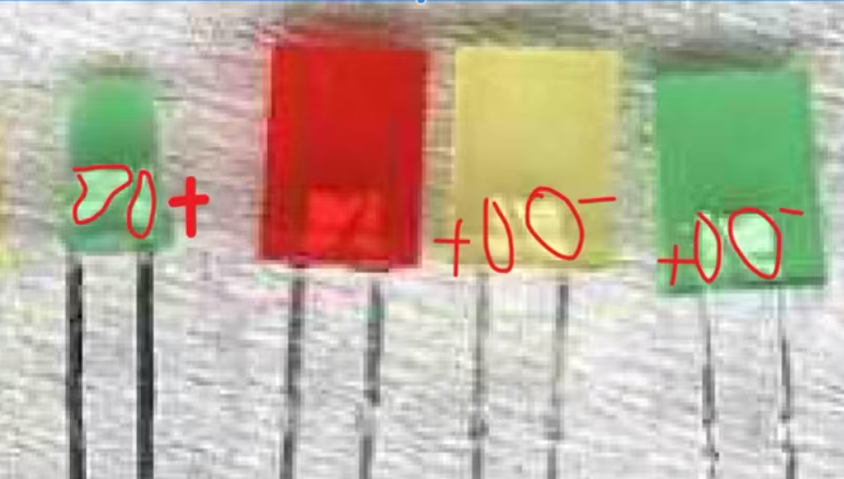

区分二极管的正负极：

引脚长短：长的为正，短的为负

内部结构：小的为正，大的是负

三极管导通：

• 找箭头
• 箭头向外 → NPN
• 箭头向内 → PNP
• 想导通：
  • NPN：B 电压 > E
  • PNP：E 电压 > B
