一、项目目标与硬件基础

  • 核心目标:实现设备接入云端服务器,完成远程通信。
    • 传输层:调通 TCP 通信。
    • 应用层:调通 MQTT 通信(文档主要详述了TCP部分)。
  • 硬件模块
    • ESP-12F/ESP-12E:支持WIFI联网。
    • ESP32:双模,支持WIFI + BT/BLE(文档中部分指令表参考了ESP32,但操作对象主要是ESP8266/ESP-12F)。
    • 烧录器:配合ESP-01S或ESP-12F使用。

二、固件准备与烧录 (关键步骤)

  1. 获取资源:从安信可官网下载支持 TCP 和 MQTT 的AT固件及烧录工具。

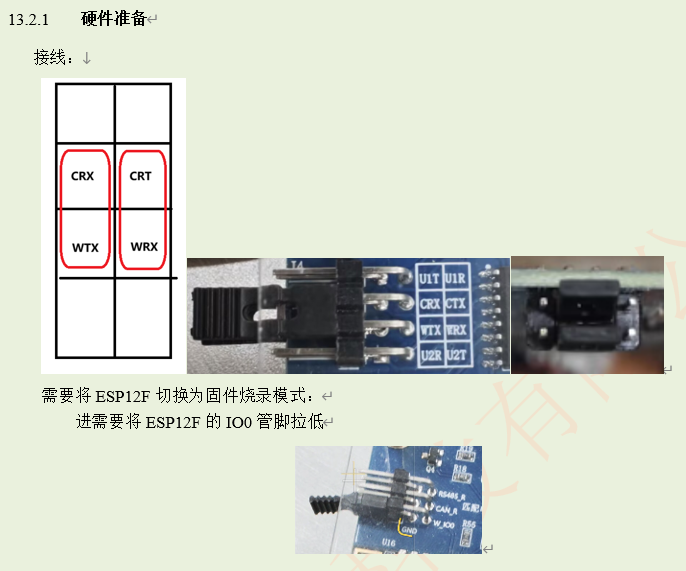

  2. 进入烧录模式
    • 硬件接线:将 IO0管脚拉低 (GND)。
    • 复位模块。
  3. 烧录过程
    • 选择对应固件和端口 (如CH340)。
    • 注意:烧录前必须关闭占用串口的软件(如XCOM),否则报错。
    • 若卡在同步,需手动按复位键。
  4. 验证:烧录成功后,切换回工作模式(拔掉IO0跳线帽),发送 AT 指令,返回 OK 即成功

三、AT指令集核心操作

所有指令需注意:波特率通常为115200,指令结尾必须加 \r\n

1. WIFI连接配置 (Station模式)
  • 设置模式AT+CWMODE=1 (1=Station客户端模式, 2=AP热点模式, 3=混合模式)。
  • 连接路由AT+CWJAP="WIFI账号","WIFI密码"
    • 注意:ESP-12F仅支持 2.4GHz 频段。
2. TCP通信配置 (透传模式)
  • 设置透传AT+CIPMODE=1 (1=透传模式, 0=非透传)。
  • 建立连接AT+CIPSTART="TCP","服务器IP",端口 (例如: 192.168.137.1, 8080)。
  • 发送数据
    • 进入发送状态:AT+CIPSEND
    • 直接输入要发送的数据。
    • 退出发送模式:单独发送 +++ (注意:不需要加 \r\n)。

四、STM32与ESP-12F联合开发流程

  1. 硬件连接
    • STM32 USART2 TX -> ESP-12F RX
    • STM32 USART2 RX -> ESP-12F TX
    • 共地 (GND)。
  2. 软件初始化
    • 初始化 STM32 的 USART2。
    • 开启 接收中断 和 空闲中断 (用于接收不定长数据/响应)。
  3. 代码逻辑流
    • 恢复出厂设置 (可选): AT+RESTORE
    • 设置WIFI模式 (CWMODE=1) -> 等待OK。
    • 连接WIFI (CWJAP) -> 等待WIFI GOT IP。
    • 设置透传 (CIPMODE=1) -> 等待OK。
    • 连接服务器 (CIPSTART) -> 等待CONNECT OK。
    • 进入透传发送 (CIPSEND) -> 发送数据。
    • 如需停止发送,发送 +++

代码流程:

/*************************
函数名称:Wifi_Tcp_Init(void)
函数功能:TCP初始化
返回值:无
形参:void
作者:me
版本:1.0
*************************/
void Wifi_Tcp_Init(void)
{
	u8 ret;

	Usart2_Init(115200);
	//退出发送模式
	USART2_SendString("+++");
	Delay_Ms(100);
	//发送AT\r\n,跳过格式报错
	USART2_SendString("AT\r\n");
	Delay_Ms(100);
	//①设置WIFI模式为客户端模式		AT+CWMODE=1\r\n
	ret = Esp_SendData((u8 *)"AT+CWMODE=1\r\n",5000);
	if(ret == 0)	printf("设置WIFI模式为客户端模式成功\r\n");
	//②连接软路由(连接WIFI)AT+CWJAP=\"Class8\",\"12345678\"\r\n
	ret = Esp_SendData((u8 *)"AT+CWJAP=\"Class8\",\"12345678\"\r\n",10000);
	if(ret == 0)	printf("连接AP成功\r\n");
	//③设置传输模式为透传模式	AT+CIPMODE=1
	ret = Esp_SendData((u8 *)"AT+CIPMODE=1\r\n",10000);
	if(ret == 0)	printf("设置为透传模式成功\r\n");
	//④连接服务器	AT+CIPSTART=\"TCP\",\"192.168.5.26\",5789\r\n
	ret = Esp_SendData((u8 *)"AT+CIPSTART=\"TCP\",\"192.168.5.26\",5789\r\n",10000);
	if(ret == 0)	printf("服务器连接成功\r\n");
	//⑤进入透传,开始传输数据到服务器  发送数据模试AT+CIPSEND\r\n
	Esp_SendData((u8 *)"AT+CIPSEND\r\n",10000);
	if(ret == 0)	printf("进入发送数据模式成功\r\n");
}

初始化及  Esp_SendData()功能函数

#include "usart2wifi.h"

/*************************
函数名称:Usart2_Init(u32 baud)
函数功能:Usart2初始化函数
返回值:无
形参:u32 baud
作者:me
版本:1.0
		U2 TX - PA2		U2	RX - PA3				APB1
*************************/
void Usart2_Init(u32 baud)
{
	//打开串口/IO时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);
	//初始化IO口 复用模式
	//初始化IO口 复用模式
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF;
	GPIO_InitStruct.GPIO_Speed = GPIO_Low_Speed;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	GPIO_PinAFConfig(GPIOA,GPIO_PinSource2,GPIO_AF_USART2);//PD8服用到USART2
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource3,GPIO_AF_USART2);//PD9服用到USART2

	//初始化USART2控制器
	USART_InitTypeDef USART_InitStruct;
	USART_InitStruct.USART_BaudRate = baud;
	USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;// 无硬件流控制
	USART_InitStruct.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	USART_InitStruct.USART_Parity = USART_Parity_No;		//无校验
	USART_InitStruct.USART_StopBits = USART_StopBits_1;		//一位停止位
	USART_InitStruct.USART_WordLength = USART_WordLength_8b;		//8位数据位
	USART_Init(USART2, &USART_InitStruct);

	//中断使能
	USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);//接收中断,接收数据断,接受到一个字节触发
	USART_ITConfig(USART2,USART_IT_IDLE,ENABLE);//空闲中断,接收结束后经过1个帧还没有数据的时候为1

	//NVIC
	NVIC_InitTypeDef NVIC_InitStruct;
	NVIC_InitStruct.NVIC_IRQChannel = USART2_IRQn;//要配置的中断通道
	NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 4;//抢占优先级(值越小优先级越高)
	NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;//次级优先级(值越小优先级越高)
	NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;//使能,失能中断
	NVIC_Init( &NVIC_InitStruct);

	//U2 使能
	USART_Cmd(USART2,ENABLE);
}

U2 u2;
/*************************
函数名称:USART2_IRQHandler(void)
函数功能:USART2接收中断服务函数
返回值:无
形参:无
作者:me
版本:1.0
函数说明:这里结构体由于是全局的变量,则初始值为0
*************************/
void USART2_IRQHandler(void)
{
	if(USART_GetITStatus(USART2, USART_IT_RXNE))//如果接收到了数据	0中断未触发 1触发
	{
		USART_ClearITPendingBit(USART2,USART_IT_RXNE);//清除接收中断标志位
		u2.buff[u2.len++] = USART_ReceiveData(USART2);

	}

	if(USART_GetITStatus(USART2, USART_IT_IDLE))//进入空闲中断
	{

		u2.buff[u2.len] = '\0';
		USART2->SR;//清标志位
		USART2->DR;//清标志位



		u2.len = 0;
		u2.flag = 1;



		printf("%s", u2.buff);  // 打印接收到ESP-12F的数据

	}
}

/*************************
函数名称:USART2_SendByte(u8 data)
函数功能:USART2字节发送函数
返回值:无
形参:u8 data
作者:me
版本:1.0
*************************/
void USART2_SendByte(u8 data)
{
	//等待上一个字节发送完成 完成的时候为0 则需非
	while(!(USART_GetFlagStatus(USART2, USART_FLAG_TXE)));//TXE发送寄存器为空
	USART_SendData(USART2,data);
	//等待这个字节发送完成
	while(!(USART_GetFlagStatus(USART2, USART_FLAG_TC)));//TC发送完成
}

/*************************
函数名称:USART2_SendString(u32 data)
函数功能:USART2字符串发送函数
返回值:无
形参:u32 data
作者:me
版本:1.0
*************************/
void USART2_SendString(char *str)
{
	    while(*str != '\0')
    {
        USART2_SendByte(*str++);
    }

}

/*************************
函数名称:Esp_SendData(u8 *at,u16 timeout)
函数功能:发送AT指令并判断响应
返回值:1 代表AT指令失败, 0 代表 AT指令成功
形参:u8 *at,发送的指令
		 u16 timeout 超时计数
作者:me
版本:1.0
*************************/
u8 Esp_SendData(u8 *at,u16 timeout)
{
	u16 count = 0;
	USART2_SendString((char *)at);
	Delay_Ms(100);

	while(1)
	{
		while(!u2.flag)
		{
			Delay_Ms(1);
			count++;
			if(count >= timeout)
			{
				u2.len = 0;//防止数据接到一半,没有接完,此时就返回0 重新开始接
				return 1;
			}
		}
		u2.flag = 0;
		//需要在u2.buff 中找 ok
		if(strstr((const char*)u2.buff,"OK") != NULL)
		{
			return 0;
		}
	}
}
