一、摘要

早期,交通信号灯采用的是固定配时的控制方式,无法根据车流量的变化而随时调整绿灯时间,这导致绿灯的使用效益降低,同时也增加了车辆在交叉口的延误[1]。因此,经常出现交通堵塞的情况,给城市带来了极大的压力,对国民幸福感指数产生了影响。本论文以STM32单片机为核心,设计了一种具备基本功能和根据车流量调节时间的交通灯系统。该系统旨在改善道路交通拥堵问题,提供人民愉快的出行体验。
通过对车流量的实时检测和分析,交通灯系统能够智能地调整红绿灯时间,以确保交通流畅和安全。本论文的研究成果对于交通管理和道路安全具有重要的意义,并为未来的交通灯设计和改进提供了有益的参考。

二、交通灯的总体设计

2.1交通灯系统框图
在这里插入图片描述

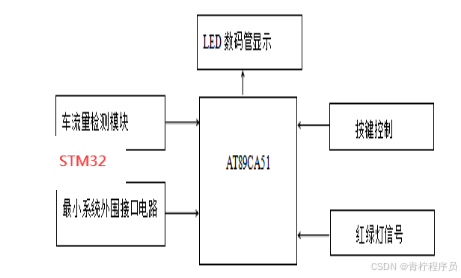

图 2.1交通灯总体框图
如图 2.1所示,,该设计还增加了车流量检测和按键功能,用于更准确地获取道路流量数据和实现相关交通控制功能。通过设置不同的按键,用户可以选择不同的模式,并且还能够在多种紧急情况下采取不同的措施,提高交通灯的应对能力。除了基本功能外,交通灯还具有以下附加功能。
一、车流量检测调整
随着我国经济实力增强,道路车辆增多,导致拥堵和事故增加。因此,交通灯智能化变得重要。利用单片机和程序设计,交通灯可根据车流量调整通行时间,保持最佳通行状态。这种技术方案可以大大提高交通流畅度,缓解交通压力,并使得十字路口的通行更加安全和高效。
二、倒计时显示
通过交通灯提示,驾车人员和行人可以根据其颜色和还剩余的时间来作出适当的选择,进而减少许多交通事故,提升道路交通安全系数。在路上,做出正确合理的选择极其重要。当看到交通灯显示不同颜色时,根据颜色和显示时间,驾驶员或行人都要依据情况作出前进或停止的决定,以确保道路交通的安全,最大程度的减少车祸的发生。
三、紧急情况处理
为了应对道路上的特殊情况,添加手动按键来设置不同的交通信号状态。这种手动按键的应用可以提供多种状态选择,以满足不同方向的紧急状况,确保紧急车辆顺利通行。手动按键设置的状态包括但不限于以下几种:首先是"全部禁行"状态,即所有方向的交通都被禁止,为紧急车辆提供优先通行的通道。其次是"全部通行"状态,让所有方向的交通都得以通行,以便迅速为紧急车辆腾出道路。此外,还可以设置"东西通行"和"南北通行"等特定方向通行的状态,根据实际情况调整交通流向,以确保紧急车辆能够顺利通过。通过手动按键设置不同的交通信号状态,交通管理系统能够迅速响应紧急情况,并提供相应的交通调控措施。这种灵活性和可调节性使得交通系统能够适应不同的紧急情况,为紧急车辆提供最佳的通行条件,同时最大限度地减少其他车辆的干扰。
通过这些按键设置,可以更加高效地处理突发状况,减少事故发生的可能性,提高道路的流畅性和安全性。
2.2研究内容
基于STM32单片机的交通灯控制系统设计包括以下几个方面:
(1)在硬件方面,STM32单片机交通灯控制系统的设计需要考虑稳定性、可靠性和安全性,而且必须兼顾LED数码管的的显示和电源的供应等问题。
(2)车流量检测的方案及原理,是交通灯控制系统中关键的一环,它能够自动检测道路上车辆的数量,从而根据实时流量动态调整信号灯的工作方式。
(3)交通灯控制系统的程序设计及仿真交通灯控制系统的程序设计及仿真也是至关重要的一步,必须确保程序的正确性、可靠性和稳定性,同时提高仿真结果和实际情况的一致性,从而确保系统达到预期的效果。

三、系统硬件设计

该系统由STM32单片机和外围器件构成,使用12个发光二极管组成四组信号灯指示模块,表示交通灯状态。南北方向交通灯的绿、红、黄信号通过P1.0至P1.2口实现,而P1.3-P1.5口则控制东西方向交通灯绿、红、黄的状态。同时,P0和P2口被用来控制数码管,以此来实现交通灯亮灭时间等功能。
我们为紧急情况设计了四个输入信号口,分别为P3.0、P3.1、P3.2、P3.3,以实现不同的控制功能。这些功能包括:全部禁止通行、全部开放通行、允许东西通行,以及允许南北通行等。

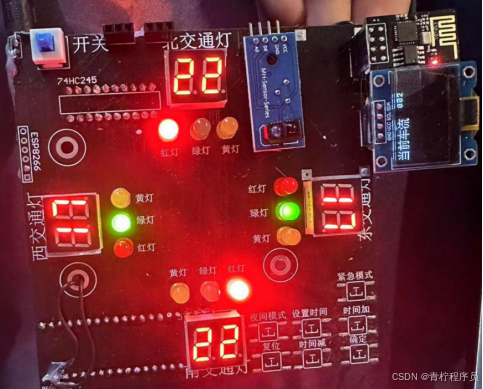

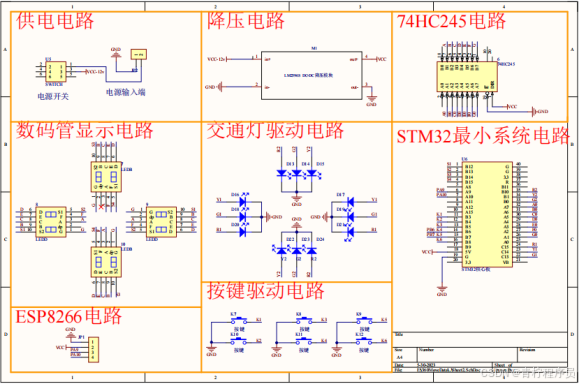

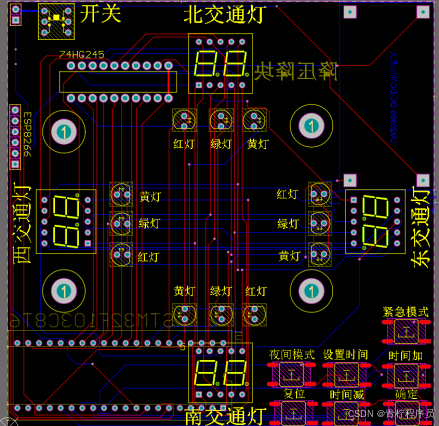

四、效果图

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

五 、目录

目录
摘 要 I
Abstract II
第一章 绪论 1
1.1交通灯的发展背景及意义 1
1.2国内外研究现状 2
1.3经济学分析与社会影响…3
1.3.1经济学分析…3
1.3.2社会影响…4
31.4本章小结…4
第二章 交通灯的总体设计 5
2.1交通灯系统框图 5
2.2研究内容 6
2.3设计要求 6
2.4本章小结…7
第三章 系统硬件设计 8
3.1系统设计 8
3.2单片机的概述 8
3.2.1单片机特点 8
3.2.2 STM32单片机引脚功能 8
3.2.3最小系统 9
3.2.4复位电路 9
3.2.5时钟电路 10
3.3电源电路 11
3.3.1电源电路的设计 11
3.3.2电源工作原理 12
3.4车流量检测模块 12
3.4.1光电开关概述 12
3.4.2车流量检测方案 14
3.4.3主控器的选择 15
3.4.4显示模块 15
(1)显示方案选择 15
(2)数码管原理 16
(3)数码管显示部分 16
3.4.6ESP8266模块…16
3.4.7紧急模块 17
3.5本章小结…18
第四章 系统程序设计 19
4.1编程语言环境 19
4.1.1编程语言的选择 19
4.1.2系统语言开发环境 20
4.2交通灯流程图设计 20
4.2.1主程序设计 20
4.2.2定时及计数程序设计 20
4.3中断程序设计 21
4.3.1显示程序设计 21
4.4手机APP开发…21
4.5本章小结…21
第五章 仿真与调试 22
5.1 Protues简介 22
5.2绘制仿真原理图 22
5.3加载仿真程序 22
5.4系统仿真 22
5.5系统调试 25
5.6本章小结…25
总结与展望 26
总结 26
展望 26
参考文献 27
致谢 28
附录 29
