5#三菱西门子S7-200和组态王100停车场组态

在自动化控制与监控领域，5#三菱、西门子S7 - 200系列PLC以及组态王软件都有着独特的地位。今天咱们就来聊聊它们在100停车场组态这个场景里会擦出怎样的火花。

一、西门子S7 - 200在停车场的应用

西门子S7 - 200系列PLC以其可靠性和灵活性在工业控制中备受青睐。在停车场系统里，它可以负责处理诸如车辆进出检测、车位状态监测等基础逻辑。

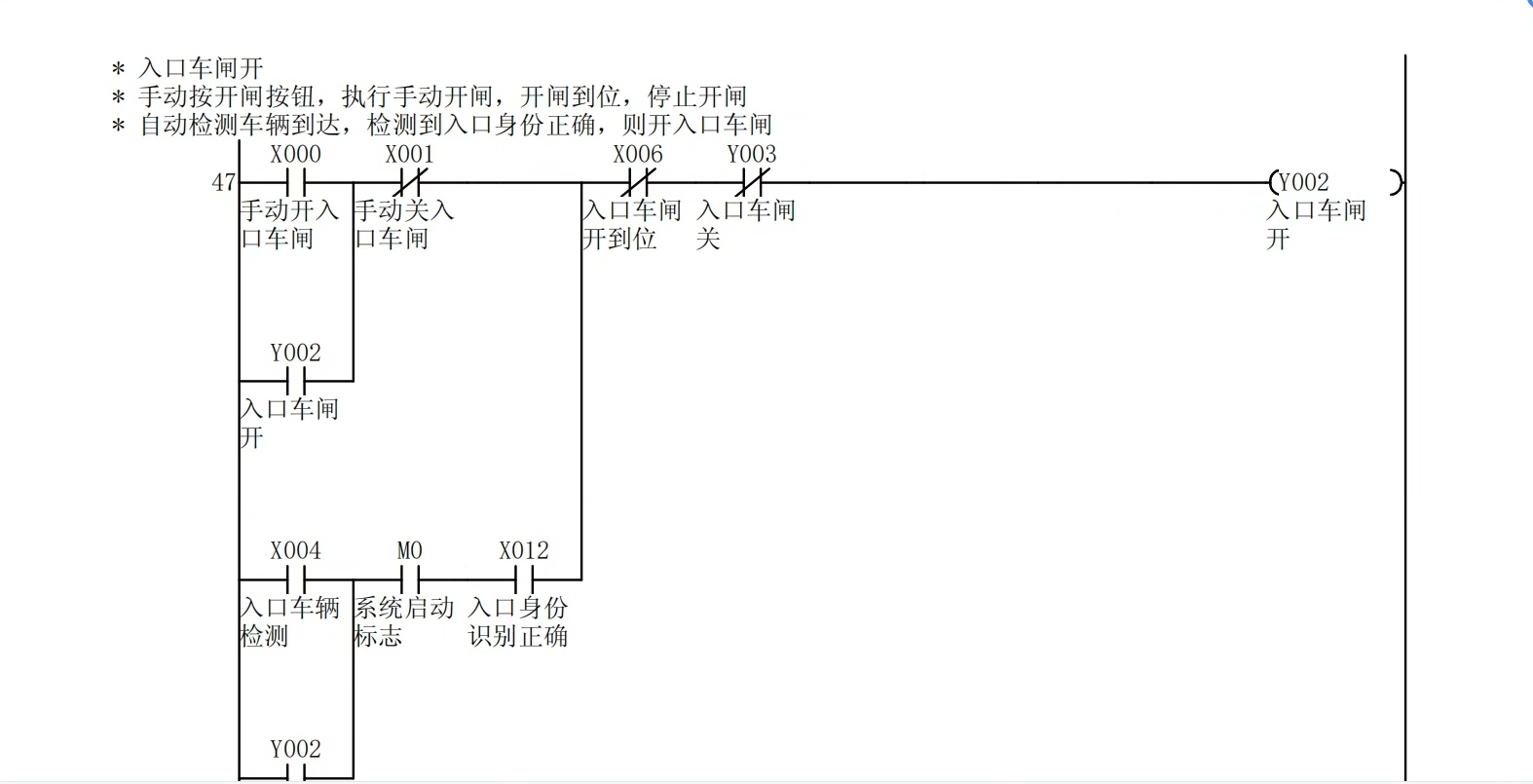

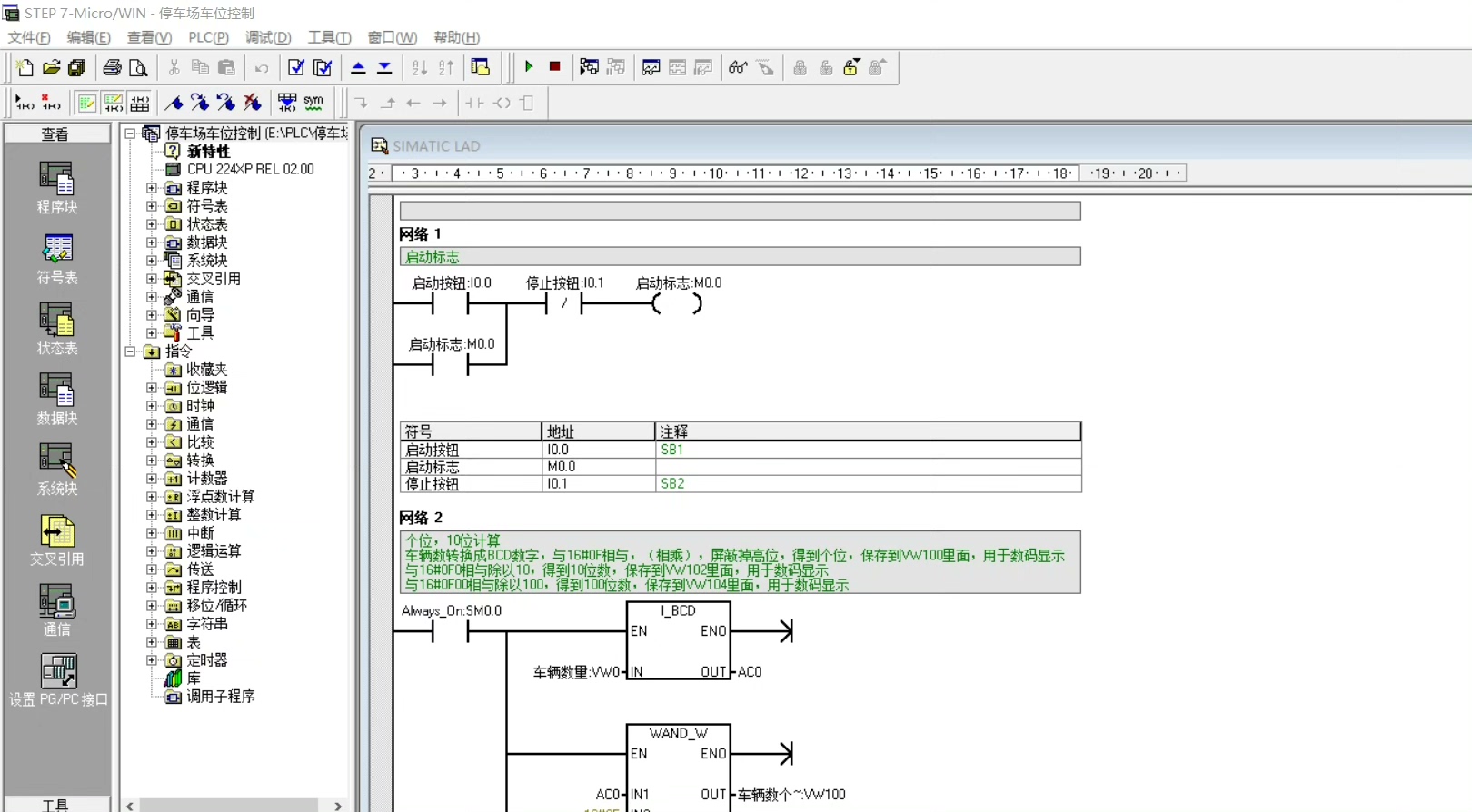

咱们来看看简单的车辆进出检测代码示例（以梯形图为例，这里只是简单示意）：

NETWORK 1
// 车辆进入检测传感器信号输入
LD I0.0
// 当车辆进入传感器有信号时
= Q0.0 // 控制道闸开启输出

在这段代码里，I0.0 是连接车辆进入检测传感器的输入点，当传感器检测到车辆靠近，就会给I0.0 一个信号。而Q0.0 则是控制道闸开启的输出点，一旦I0.0 有信号，就会触发Q0.0 置位，道闸开启。这样就完成了基本的车辆进入逻辑。

二、5#三菱PLC的优势与应用

5#三菱PLC同样有着出色的性能，在停车场系统中，它可能在一些复杂逻辑和与其他设备的协同上发挥作用。例如，它可以与停车场内的引导系统配合，更精准地引导车辆找到空余车位。

5#三菱西门子S7-200和组态王100停车场组态

假设我们用三菱的指令来统计某个区域的车位占用情况，代码如下（以基本指令为例）：

// 初始化计数器
LD M8002
SET C0 K10 // 设定计数器C0 初始值为10，代表该区域总车位数
// 车位占用检测信号输入
LD X0
DEC C0 // 当车位占用信号X0 触发，计数器C0 减1

这里M8002 是三菱PLC的初始化脉冲，程序启动时会触发一次。SET指令设定计数器C0 的初始值为该区域的总车位数。当车位占用检测信号X0 有信号时，DEC指令让计数器C0 减1，这样通过读取C0 的值就能知道该区域剩余车位数。

三、组态王在100停车场组态中的核心地位

组态王软件就像是整个停车场系统的“大脑可视化窗口”。它可以将西门子S7 - 200和5#三菱PLC采集到的数据进行整合、处理，并以直观的画面呈现给管理人员。

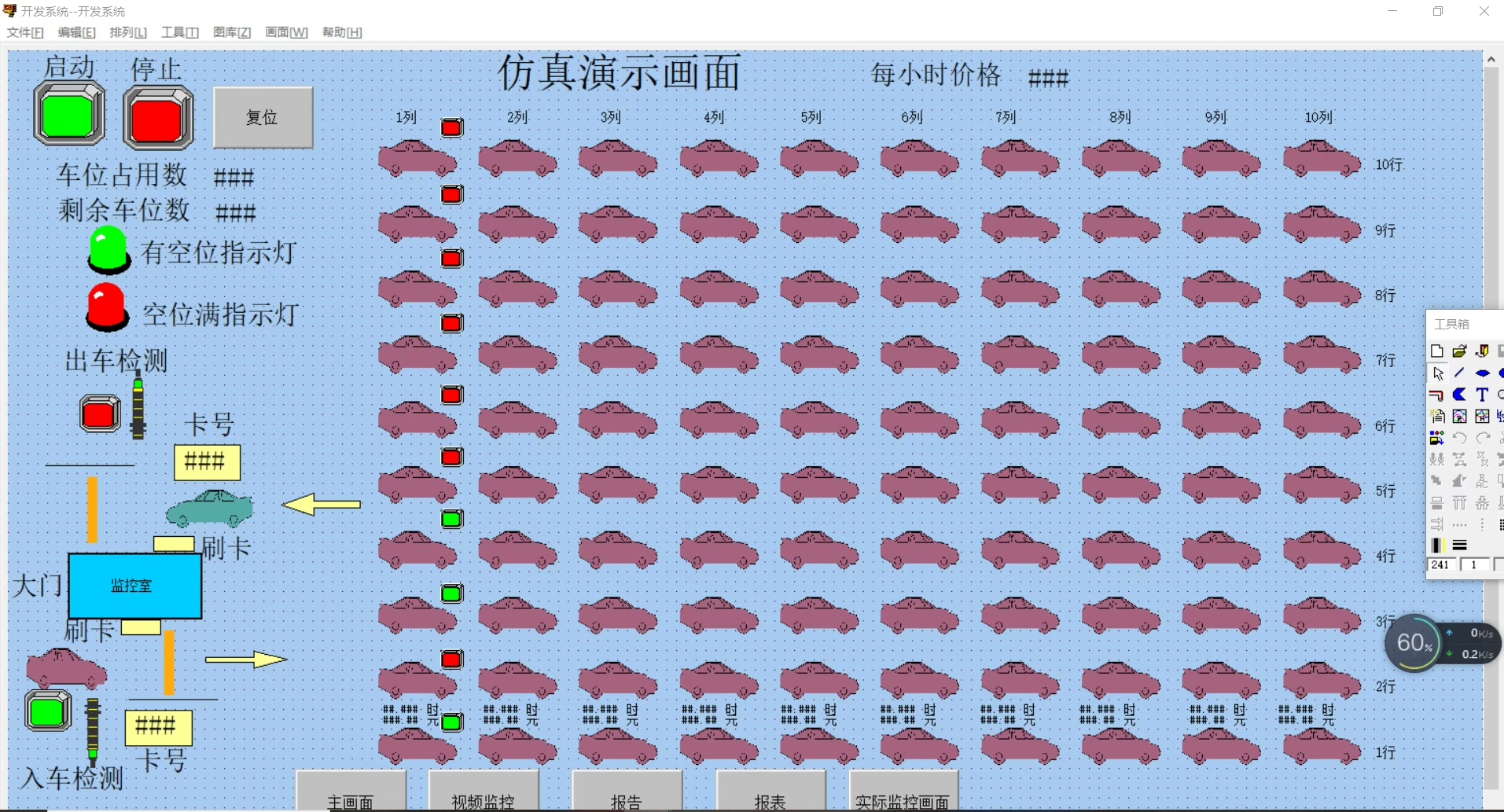

在组态王里创建一个停车场监控画面，我们可以用简单的动画连接来展示车位状态。比如，车位空闲时显示绿色方块，占用时显示红色方块。在组态王的动画连接设置里，我们可以这样关联变量：

1. 首先定义一个与PLC中车位状态对应的变量，比如“CarParkStatus”。
2. 然后在画面上绘制一个方块，右键点击方块选择“动画连接”。
3. 在动画连接对话框中，选择“填充颜色”，在表达式里选择“CarParkStatus”，当“CarParkStatus”的值为0（代表空闲）时，设置填充颜色为绿色；当值为1（代表占用）时，设置填充颜色为红色。

通过这样的设置，管理人员在监控端就能一目了然地看到每个车位的实时状态。

四、三者协同实现100停车场的高效组态

将5#三菱、西门子S7 - 200与组态王结合起来，100停车场就能实现高效、智能的管理。PLC负责底层的数据采集与逻辑控制，组态王负责数据的可视化与管理操作。例如，通过组态王界面，管理人员不仅能实时查看车位状态，还能远程控制道闸，或者对一些特殊情况进行手动干预，而这些指令又能通过PLC准确地执行到现场设备。

总之，在100停车场组态这个项目中，5#三菱、西门子S7 - 200和组态王各展所长，共同构建了一个稳定、智能的停车场管理系统。
