概要

在做小梅哥 ZYNQ 裸机课程中的 RGB TFT 图像显示实验时，我先后遇到了 Debug 卡 99%、System Debugger 异常、DDR 参数修改后 platform 混乱、BSP 绑定错误以及屏幕黑屏等一系列问题。 一开始一直以为是代码、SDK、排线或者开发板硬件有问题，最后才发现，真正的核心原因是 Vivado 导出的 platform、SDK 中的 BSP 和 Application 工程没有保持一一对应，再叠加老版本 SDK 调试链路不稳定，导致问题越来越复杂。 本文记录了整个排查过程、踩坑原因以及最终成功点亮 RGB TFT 屏幕的正确流程，希望能帮到遇到类似问题的同学。

前言

最近在做 ZYNQ 裸机开发中的 VDMA + RGB TFT 图像显示实验 时，连续踩了几个很典型但又很折磨人的坑：

• Debug 一直卡在 99%
• System Debugger 经常异常
• TFT 屏幕一直黑屏，没有任何显示
• 改了 DDR 配置后，SDK 里出现多个 platform
• BSP、Application、hardware platform 三者关系越来越混乱

一开始我几乎把所有可能性都怀疑了一遍：

• 代码写错了
• RGB565 转换有问题
• DDR 配置不对
• LCD 排线插反了
• 背光没开
• SDK 坏了
• 板子坏了

但最后发现，这些都不是单一主因。真正的问题，是整个 Vivado → SDK 的工程关系被我越改越乱，最终导致 platform、BSP、Application 没有保持一致。

这篇文章就把我这次从黑屏、99% 卡死，到最后成功出图的整个过程完整复盘一下，希望能帮到做同类实验的同学。

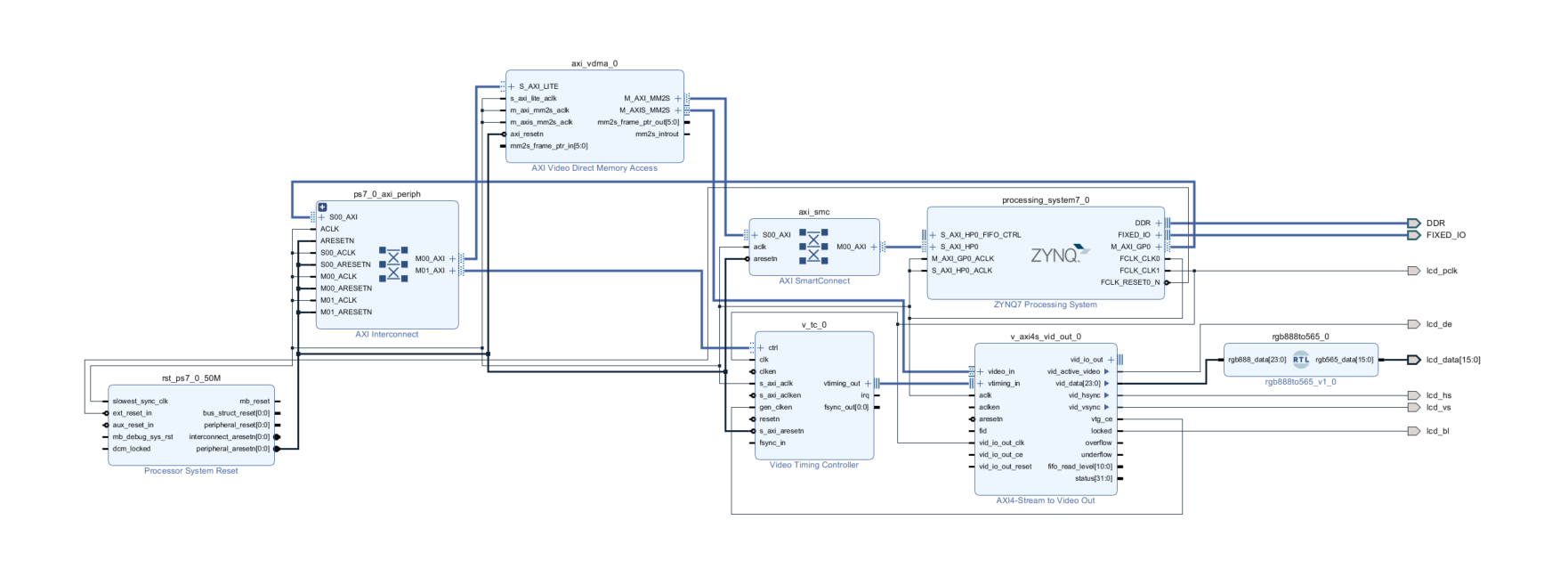

1. 实验背景

我做的是小梅哥 ZYNQ 裸机课程中的 基于 VDMA 的 RGB TFT 显示实验。
整个显示链路大致是：

• PS 端 DDR 中存放图像数据
• VDMA 从 DDR 读取图像
• AXI4-Stream to Video Out 输出视频流
• VTC 提供时序
• RGB888 转 RGB565
• 最终驱动 RGB TFT 屏显示图像


从原理上看，这个实验逻辑并不算特别复杂，但一旦 Vivado 硬件配置、SDK 软件工程、DDR 参数、platform/BSP/Application 之间没有理顺，排查起来会非常痛苦。

2. 最开始出现的问题

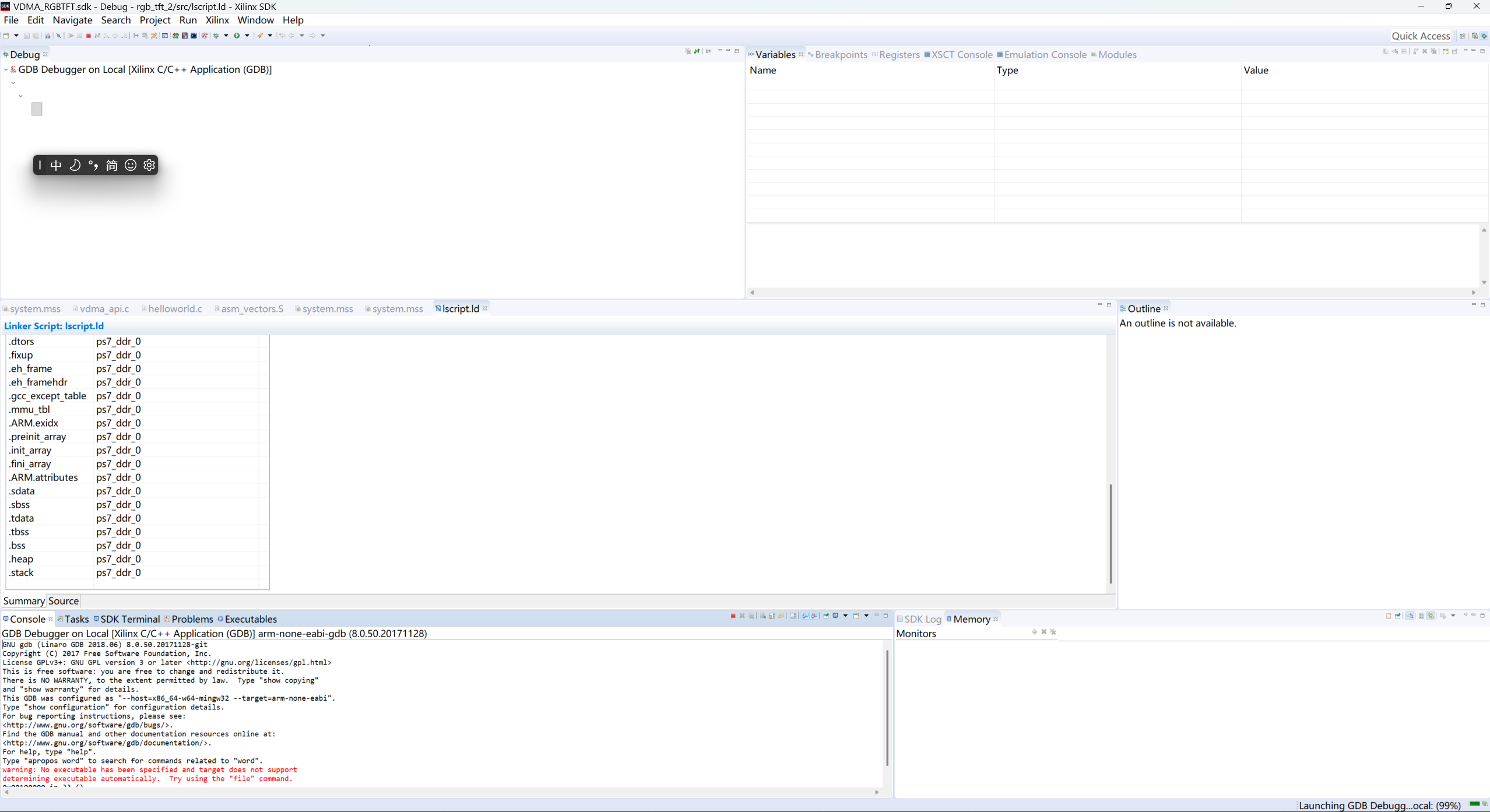

2.1 Debug 一直卡在 99%

最开始最让我崩溃的现象就是：
点击 SDK 里的 Debug 之后，经常卡在：

Launching GDB Debug... (99%)

有时还伴随一些典型报错，比如：

AP transaction error, DAP status f0000021

或者：

Memory read error at 0xF8007080

以及：

Memory write error at 0x100000

这些报错会让人误以为：

• 是代码问题
• 是 DDR 坏了
• 是 JTAG 驱动坏了
• 是 SDK 坏了

但实际情况比这复杂得多。

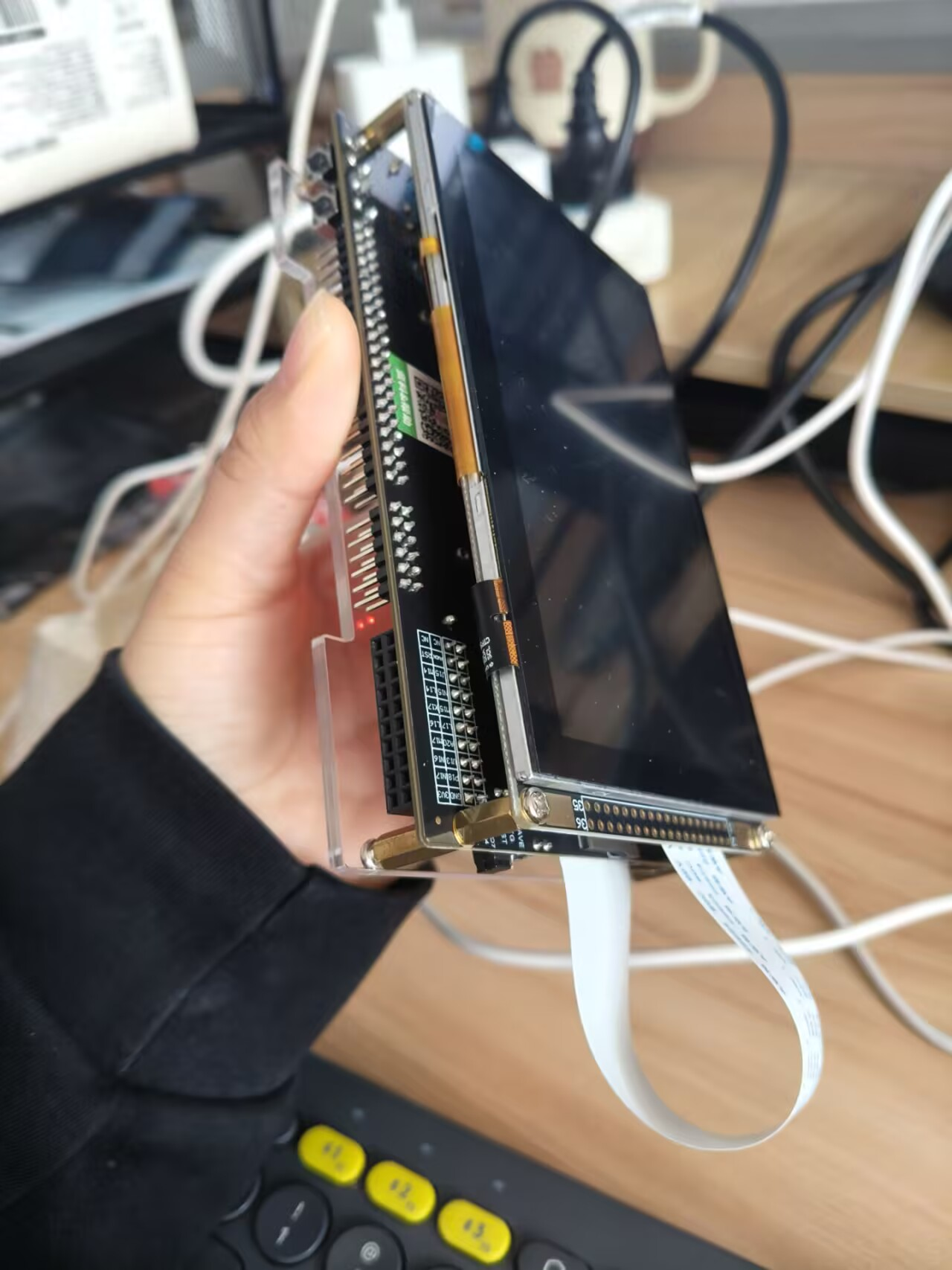

2.2 屏幕一直黑屏

另一个更直接的问题是：
屏幕完全没显示
不是花屏，也不是错位，而是：

• 没图像
• 没明显背光变化
• 看起来像根本没驱动起来


这个时候最自然的怀疑方向就是：

• LCD 排线插错
• 屏坏了
• 背光没开
• RGB 数据没出来

但后面排查发现，真正的问题并不只是屏本身。

3. 一开始走过的弯路

3.1 怀疑 RGB888 转 RGB565 模块有问题

一开始我注意到了 rgb888to565 模块，担心是不是这里的位宽转换有问题。
后来证明，这不是导致黑屏和 99% 卡死的主因。

3.2 怀疑 LCD 排线问题

我反复检查了：

• 排线方向
• 插接位置
• 屏幕接口


确认排线本身没有插反，也没有松脱。

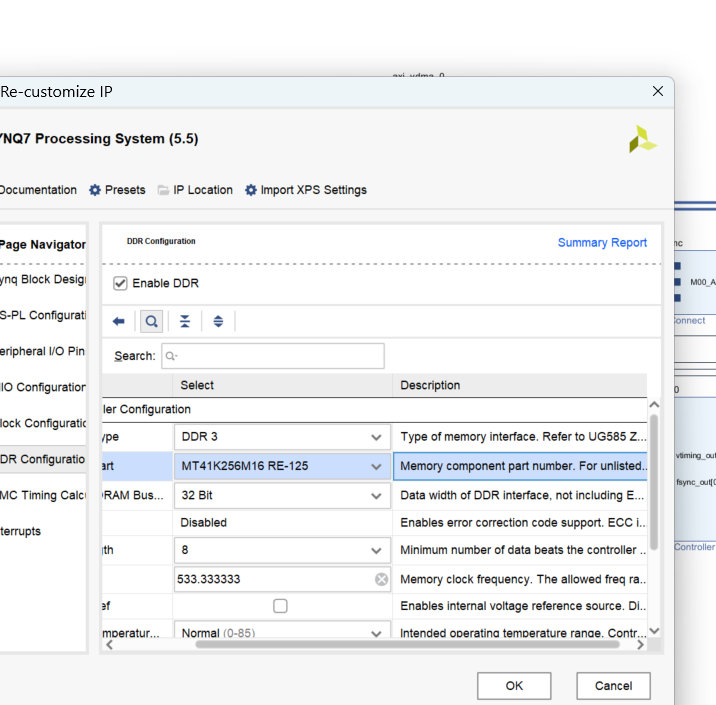

3.3 怀疑 DDR 型号不正确

我的板子实际 DDR 型号是：

而工程最开始的 DDR 配置并不完全对应，后面确实做了修改。
这个点是问题的一部分，但并不是全部。

3.4 怀疑 SDK 软件坏了

因为 Debug 一直卡 99%，很容易让人以为是软件本身坏了。
但最后证明，SDK 本身不是“坏了”，而是：

工程关系乱了 + SDK 的调试链路本身也不稳定

4. 真正的核心问题是什么

最后把整个过程回头复盘后，我发现根因其实主要有三类。

4.1 修改 DDR 后，SDK 里生成了多个 platform

在 Vivado 里改过 DDR 参数后，我重新导出了硬件。

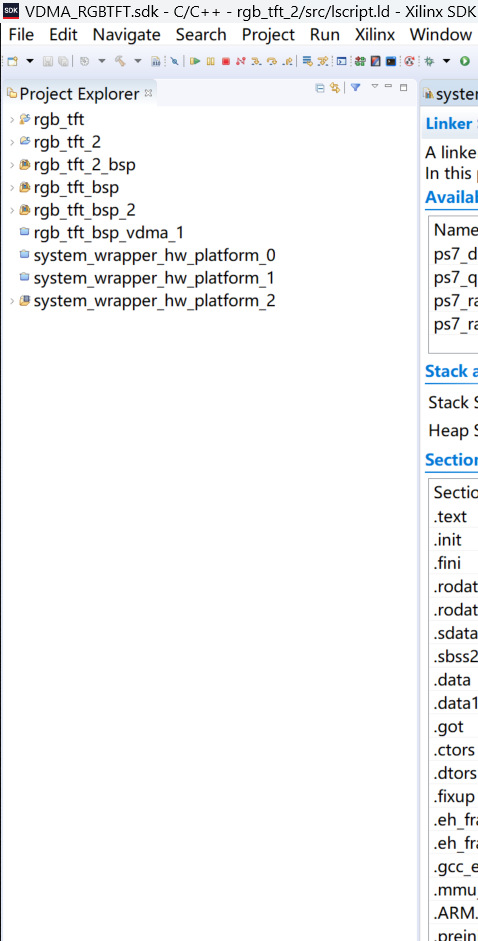

结果 SDK 里先后出现了：

system_wrapper_hw_platform_0
system_wrapper_hw_platform_1
system_wrapper_hw_platform_2

这本身并不是绝对错误，但如果继续在旧 workspace 里反复更新，就会非常容易混乱。

因为你很容易出现这种情况：

• 当前硬件平台是新的
• BSP 还是旧的
• Application 工程又是另一套
• Run/Debug 配置还可能指向更旧的一套 platform

于是最终结果就是：

• 工程能编译
• 但运行不正常
• BSP regenerate 报错
• Debug 卡 99%
• 屏幕黑屏


4.2 platform、BSP、Application 没有一一对应

这个是本次问题里最关键的点。

在 ZYNQ 的 Vivado + SDK 开发流程里，三者关系必须清楚：

platform
是 Vivado 导出的 硬件平台

BSP
是基于 platform 自动生成的 软件支持包

Application
是你自己的 应用程序

它们的关系应该始终是：

Vivado硬件设计
   ↓
platform
   ↓
BSP
   ↓
Application

也就是说：

一个 platform 对应一个 BSP，对应一个 Application

而我前面的问题，本质就是这三者关系被多次导入、更新之后弄乱了。

4.3 lcd_bl 背光信号处理有问题

在继续排查硬件设计时，我还发现了一个很关键的点：

lcd_bl 背光信号一开始没有被正确处理

如果背光控制信号不对，即使视频链路本身起来了，屏幕看起来仍然可能像“完全黑”。

这一点在后面的修正中也是影响最终能不能正常显示的重要因素。

5. 对 platform、BSP、Application 的重新理解

这次踩坑之后，我对这几个概念终于真正理解清楚了。

5.1 platform 是什么

platform 就是 硬件平台，来自 Vivado 导出的硬件设计信息，里面包括：

DDR 配置
PS 配置
bitstream
ps7_init
外设地址映射

你可以把它理解成：

当前这套硬件设计的“说明书 + 初始化信息”

5.2 BSP 是什么

BSP 是 Board Support Package，是基于当前 platform 自动生成的软件支持包，里面包括：

xparameters.h
各种驱动
standalone 库
设备地址宏定义

你代码里能直接使用的：

XPAR_VTC_0_DEVICE_ID
XPAR_PS7_DDR_0_S_AXI_BASEADDR

这些其实都来自 BSP。

5.3 Application 是什么

Application 就是你自己真正写的程序，比如：

helloworld.c
vdma_api.c
pic0.h

5.4 为什么这三者一定要对应

因为一旦你改了 Vivado 里的 DDR 或硬件结构，platform 就变了。
platform 一变，BSP 理论上也要重新生成，Application 也应该绑定新的 BSP 和 platform。

如果只是改了 platform，BSP 和 Application 还沿用旧的，那很容易出现：

编译没问题，运行异常，Debug 卡 99%，内存地址不对，程序下载失败。

6. 最终正确解决方案

真正让我最终跑通这套实验的办法，不是继续在旧工程上修修补补，而是：

开一个全新的 SDK workspace，重新搭一套干净工程

6.1 Vivado 侧：重新确认并导出正确硬件

在 Vivado 中，我重新确认了以下几点：

DDR 型号和板子实际一致
硬件设计连接正确
lcd_bl 背光信号处理正确
Validate Design
Generate Bitstream
Export Hardware，并勾选 Include bitstream

这一步的目标只有一个：

导出一份唯一正确的 hardware platform

6.2 SDK 侧：新建一个干净 workspace

这一点非常关键。

不要继续在旧 workspace 上修，因为旧 workspace 里很容易已经混进了：

多个 platform
多个 BSP
多个测试工程
多份 Run/Debug 配置

正确做法是：

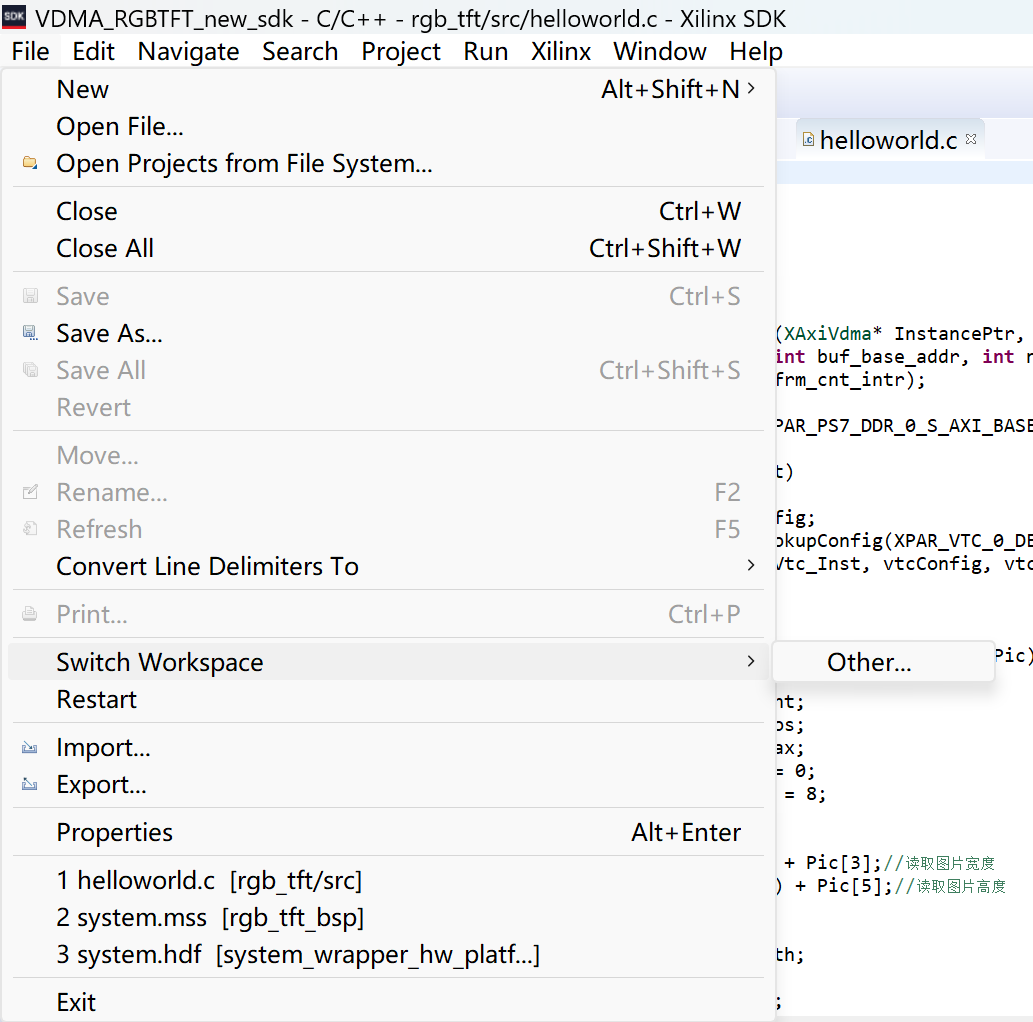

在 SDK 里 Switch Workspace
选一个全新的空目录
从 Vivado 重新 Launch SDK

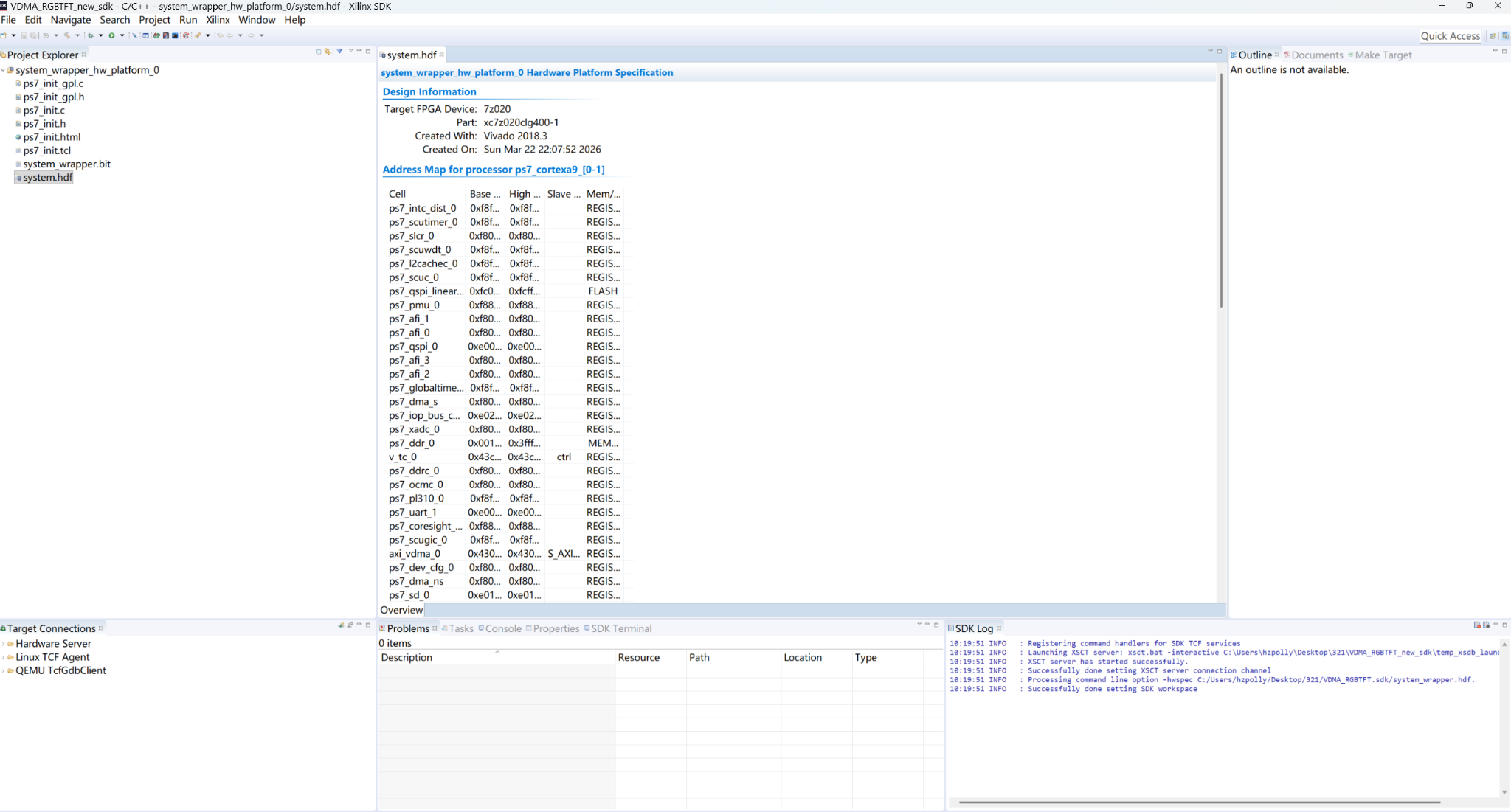

这样做完后，左边的 Project Explorer 里只剩下：

system_wrapper_hw_platform_0

这就说明环境干净了。

6.3 新建 BSP

在 SDK 中执行：

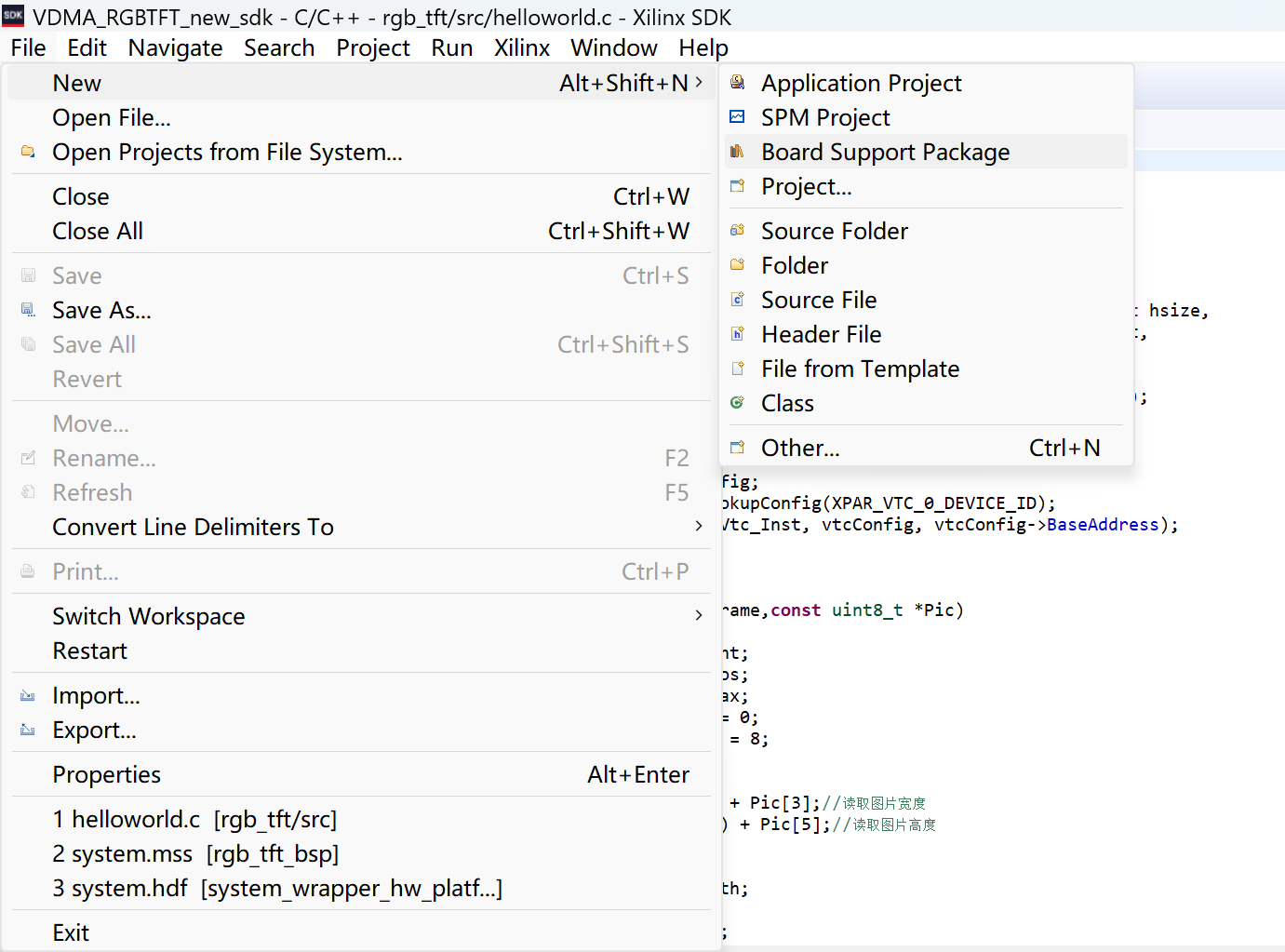

File -> New -> Board Support Package

新建：

rgb_tft_bsp

并绑定当前唯一的：

system_wrapper_hw_platform_0

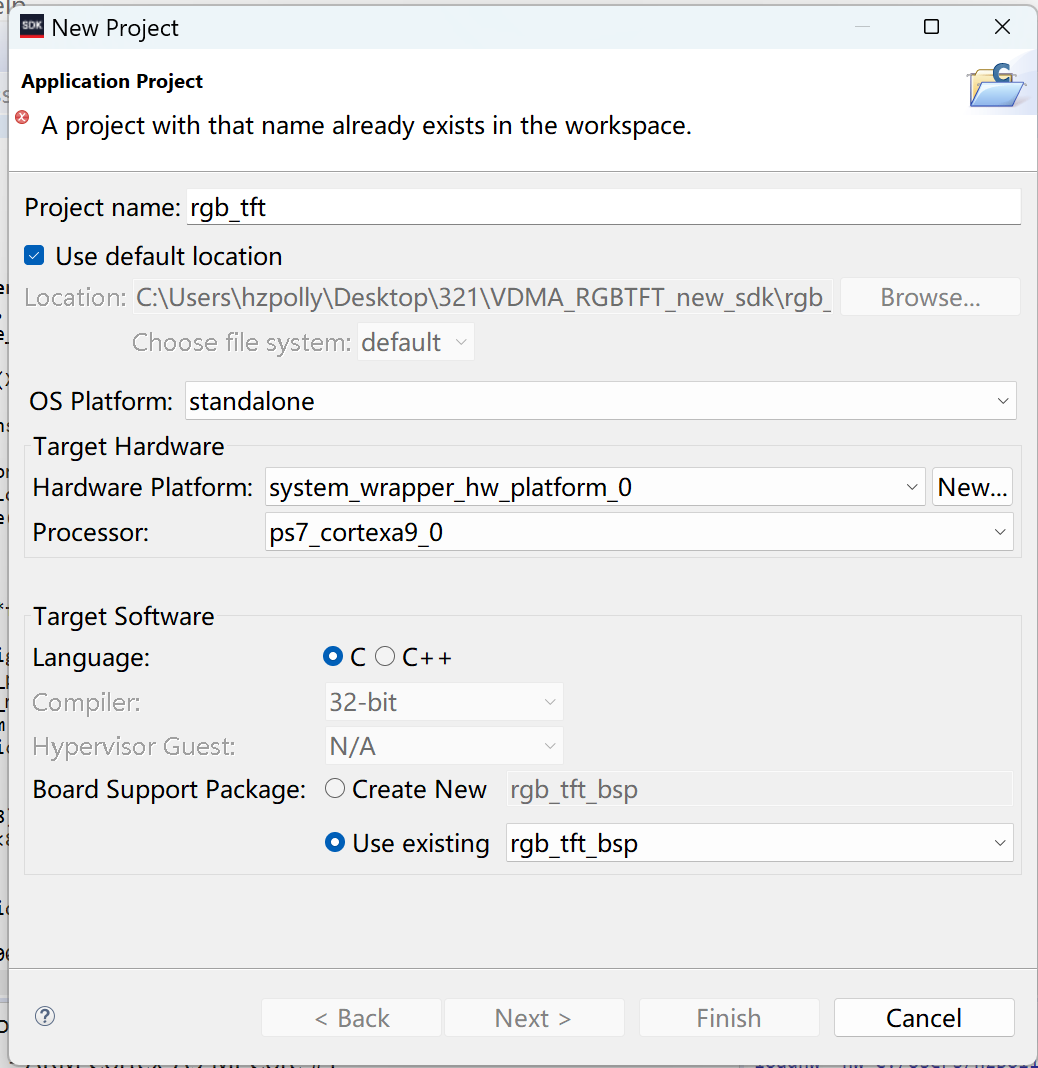

6.4 新建应用工程

继续执行：

File -> New -> Application Project

新建：

rgb_tft

并选择已有 BSP：

rgb_tft_bsp

6.5 只复制旧工程里的源码文件

这里有一个非常容易出错的点：

只复制源码文件，不复制旧 BSP 和旧链接脚本

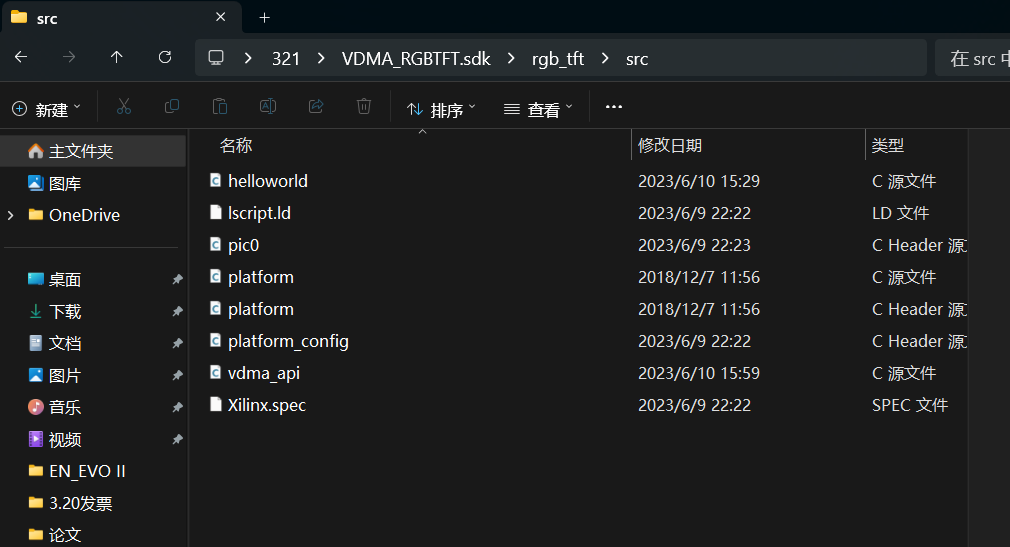

我最后只从旧工程里复制了这几个文件到新的 rgb_tft/src：

helloworld.c
pic0.h
platform.c
platform.h
platform_config.h
vdma_api.c

我没有复制：

旧的 lscript.ld
旧的 BSP
旧的 launch 配置

因为这些都应该基于新的 platform 重新生成。

6.6 Build + Program FPGA + Run

在新工程里完成这些操作后，我执行了：

Build Project
Xilinx Tools -> Program FPGA
右键 rgb_tft -> Run As

这里有一个非常重要的经验：

先 Run，不要先 Debug

因为老版本 Xilinx SDK 的 System Debugger 在这个实验环境下非常容易卡 99%。

7. 最终结果

在重新理顺：

platform
BSP
Application
背光控制

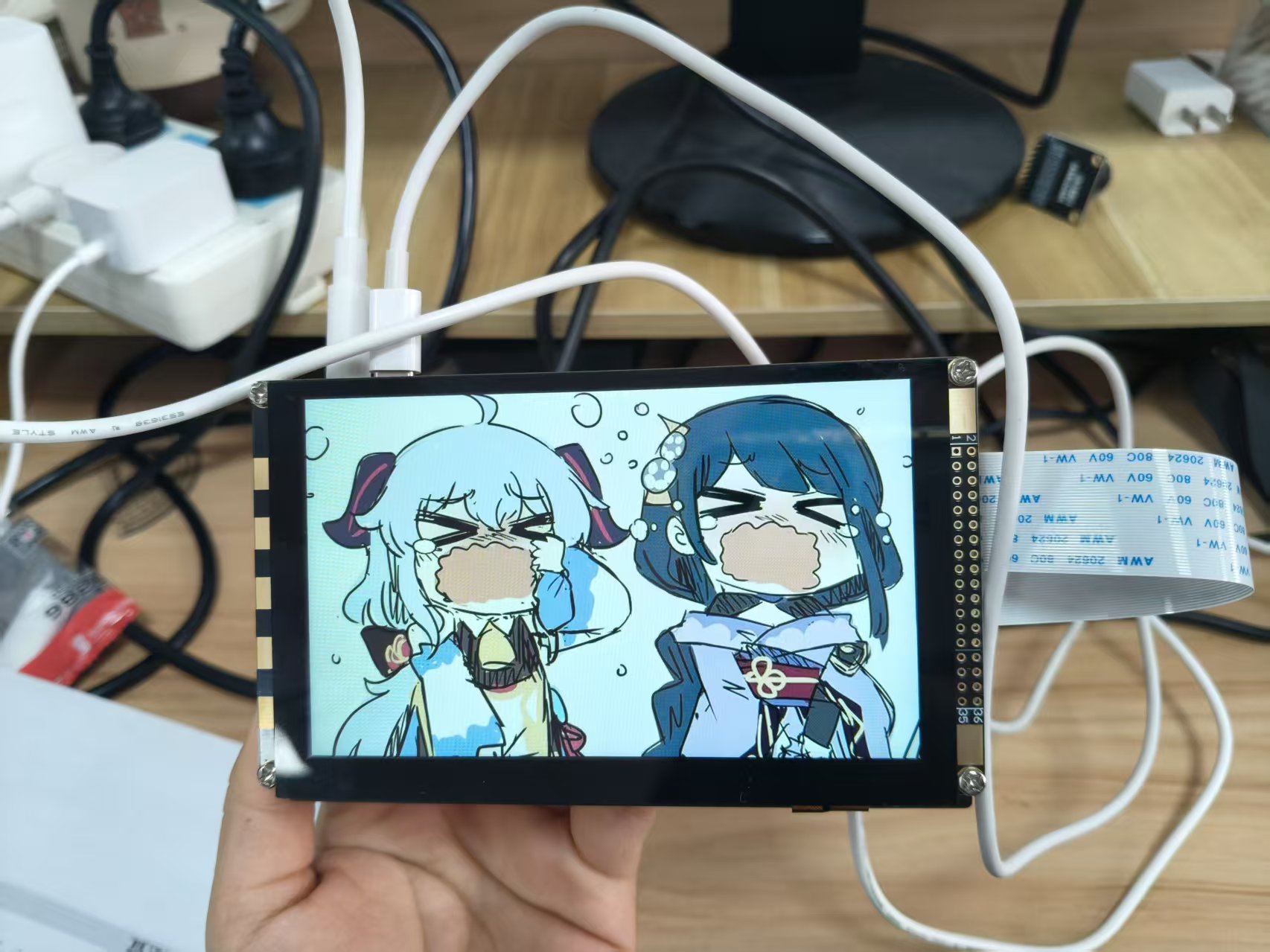

这些关系之后，RGB TFT 屏幕终于成功显示了图片。

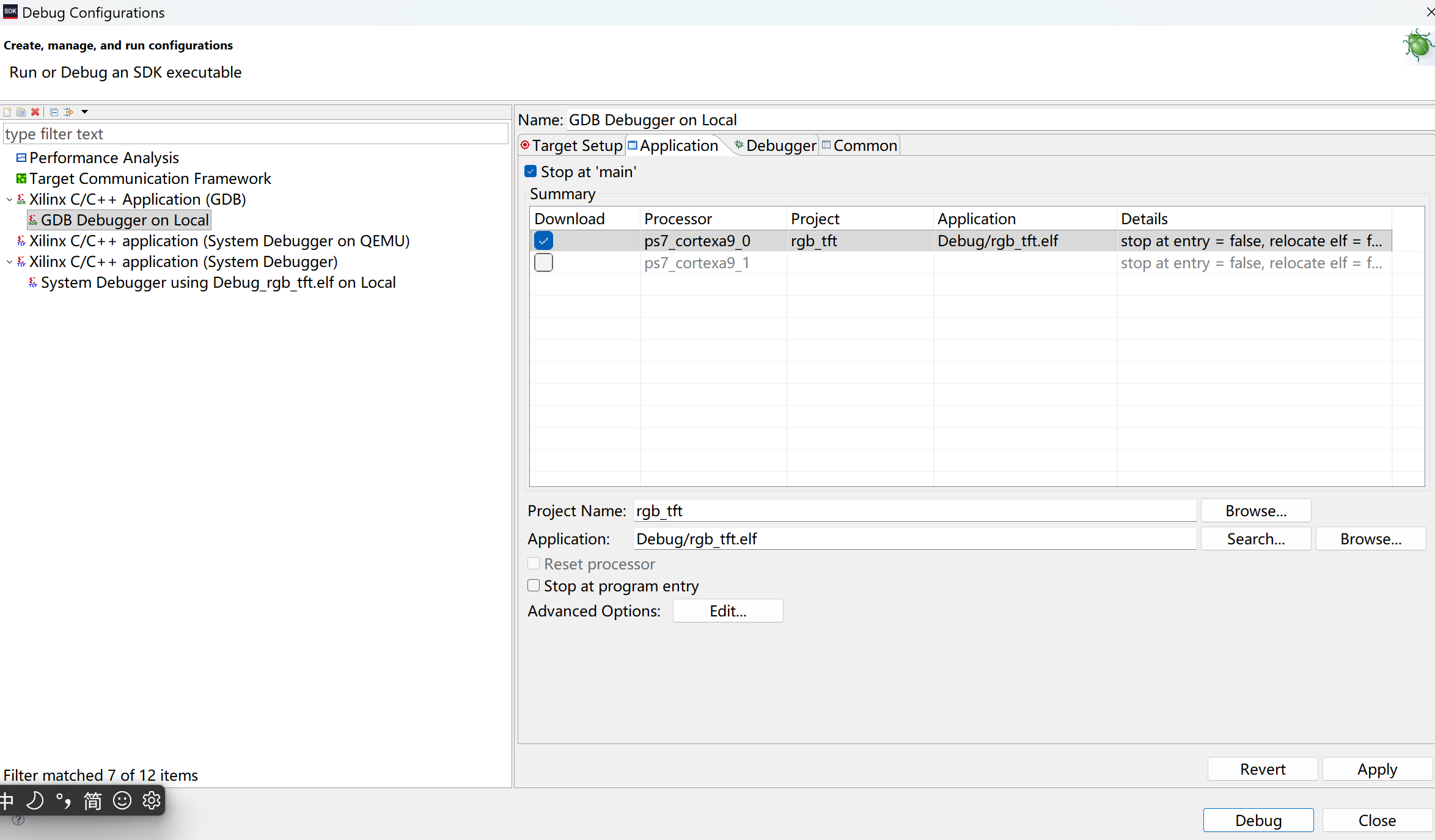

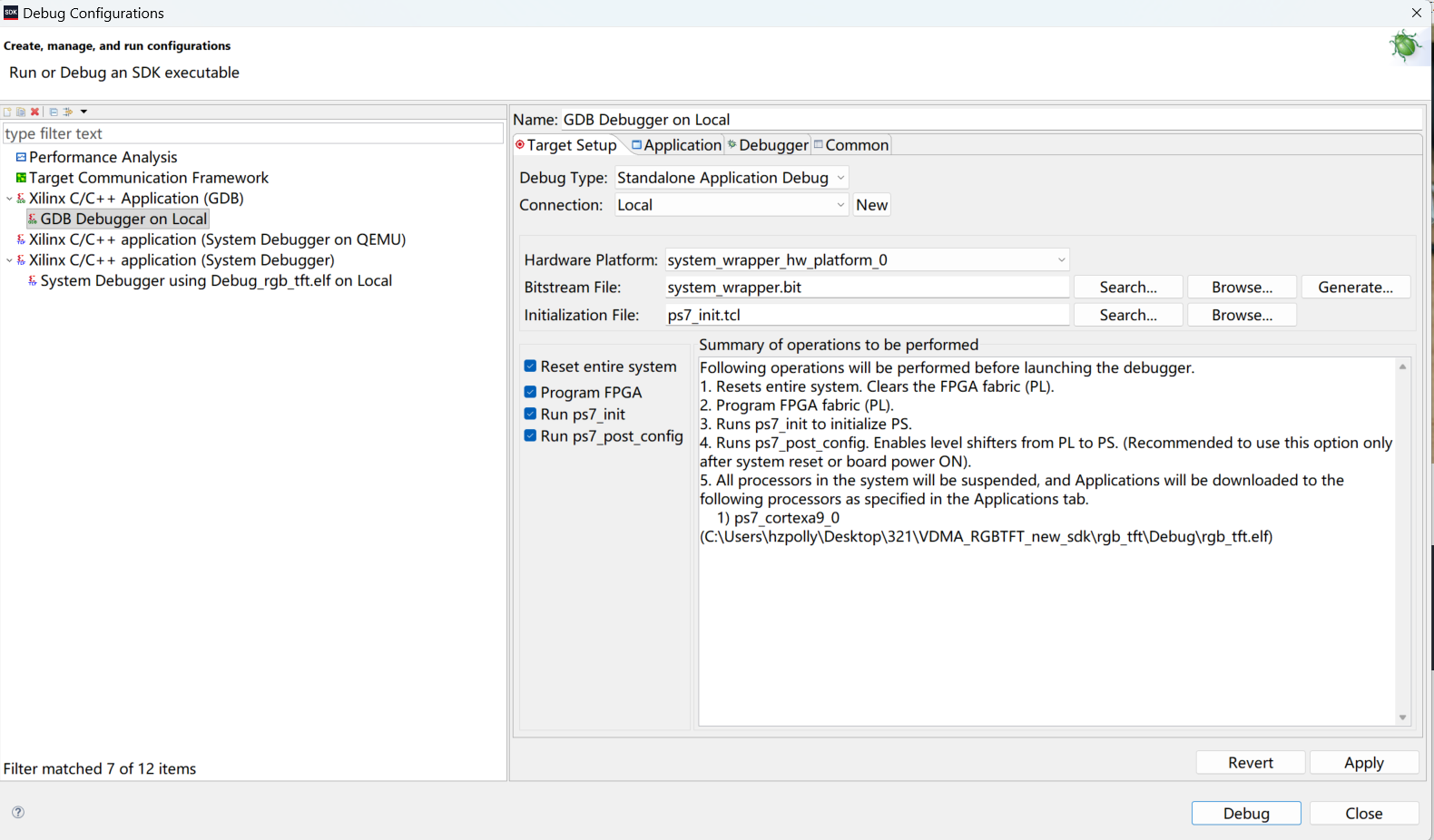

接下来Debug调试。

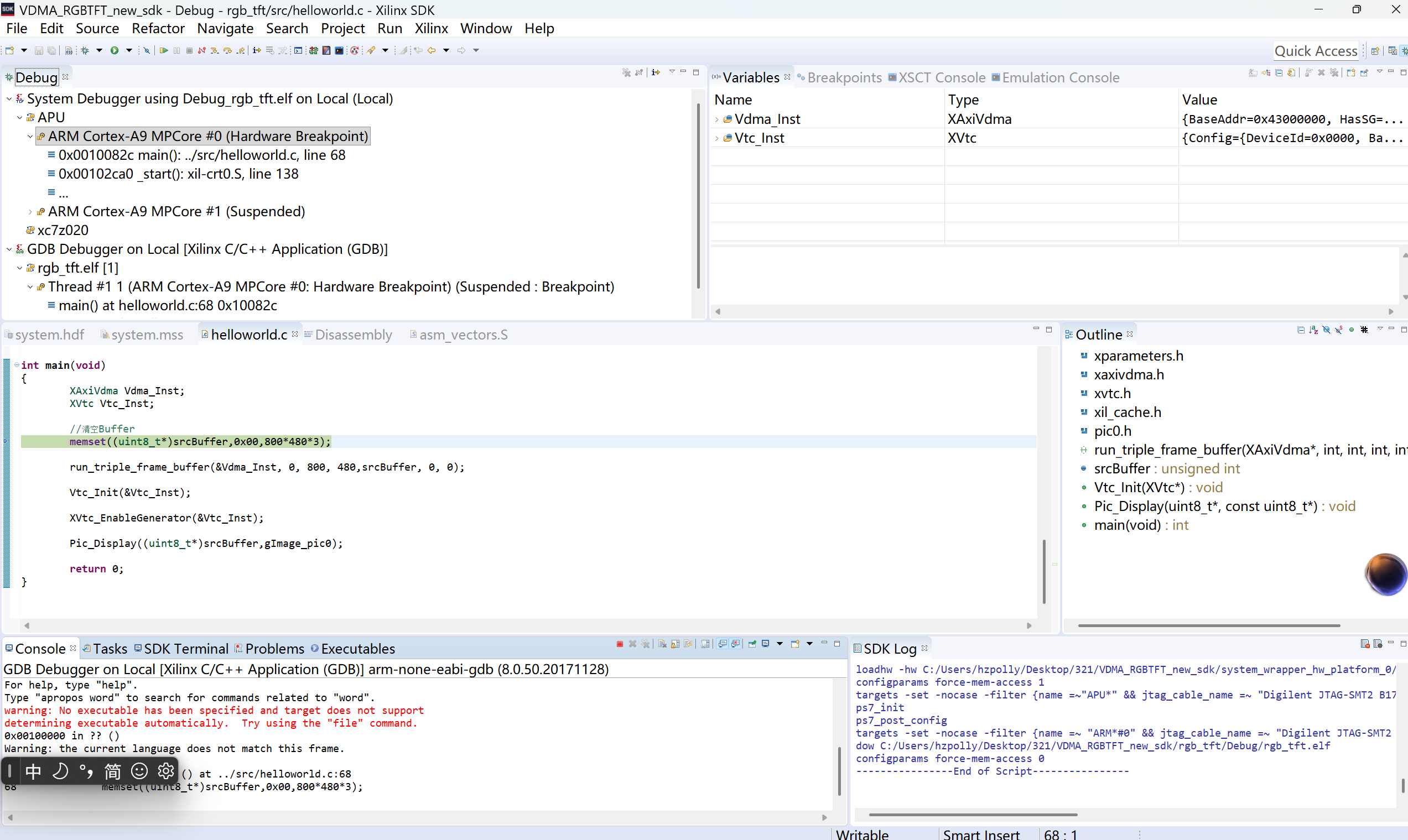

在这里就进入了单步调试。

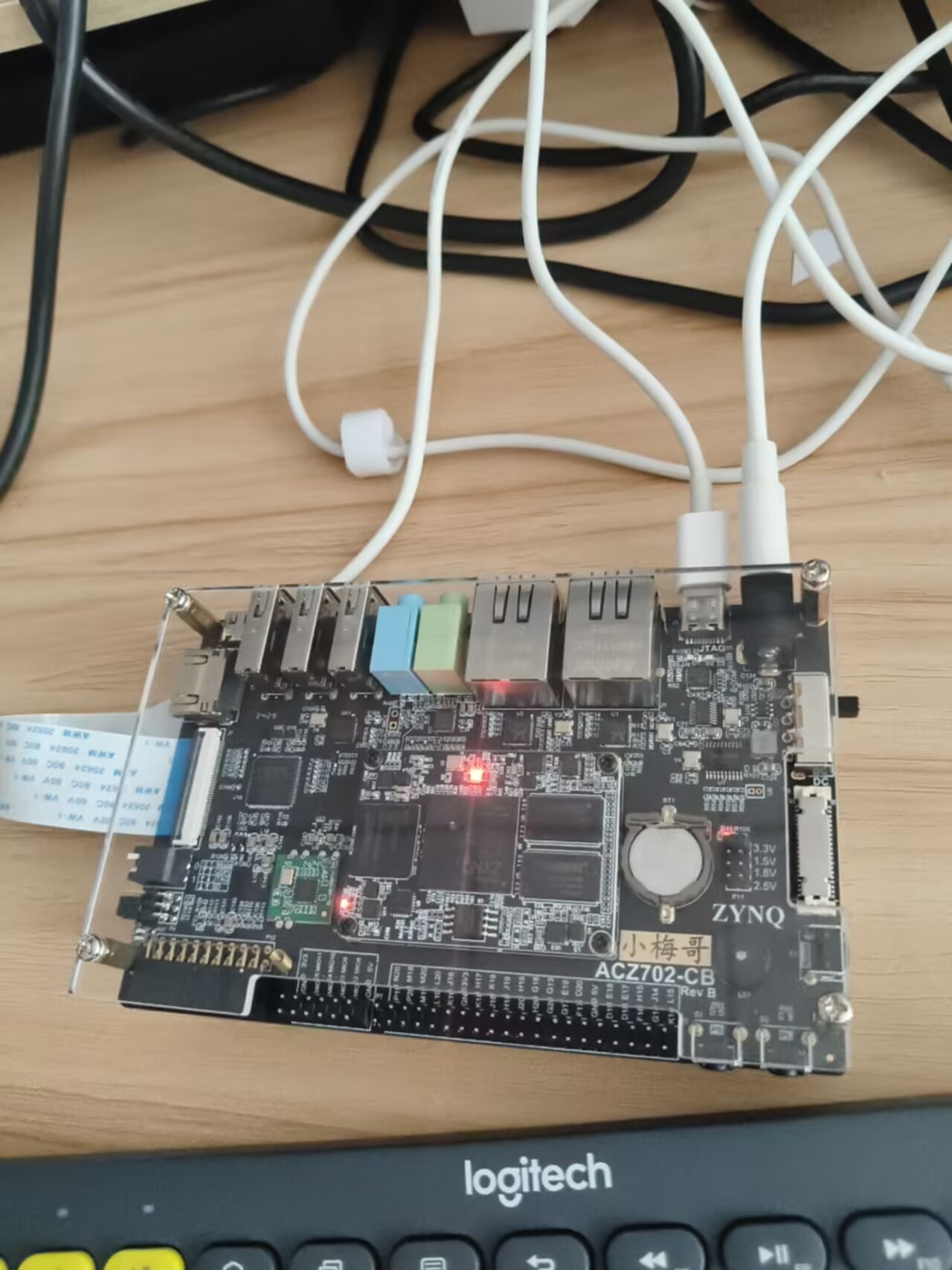

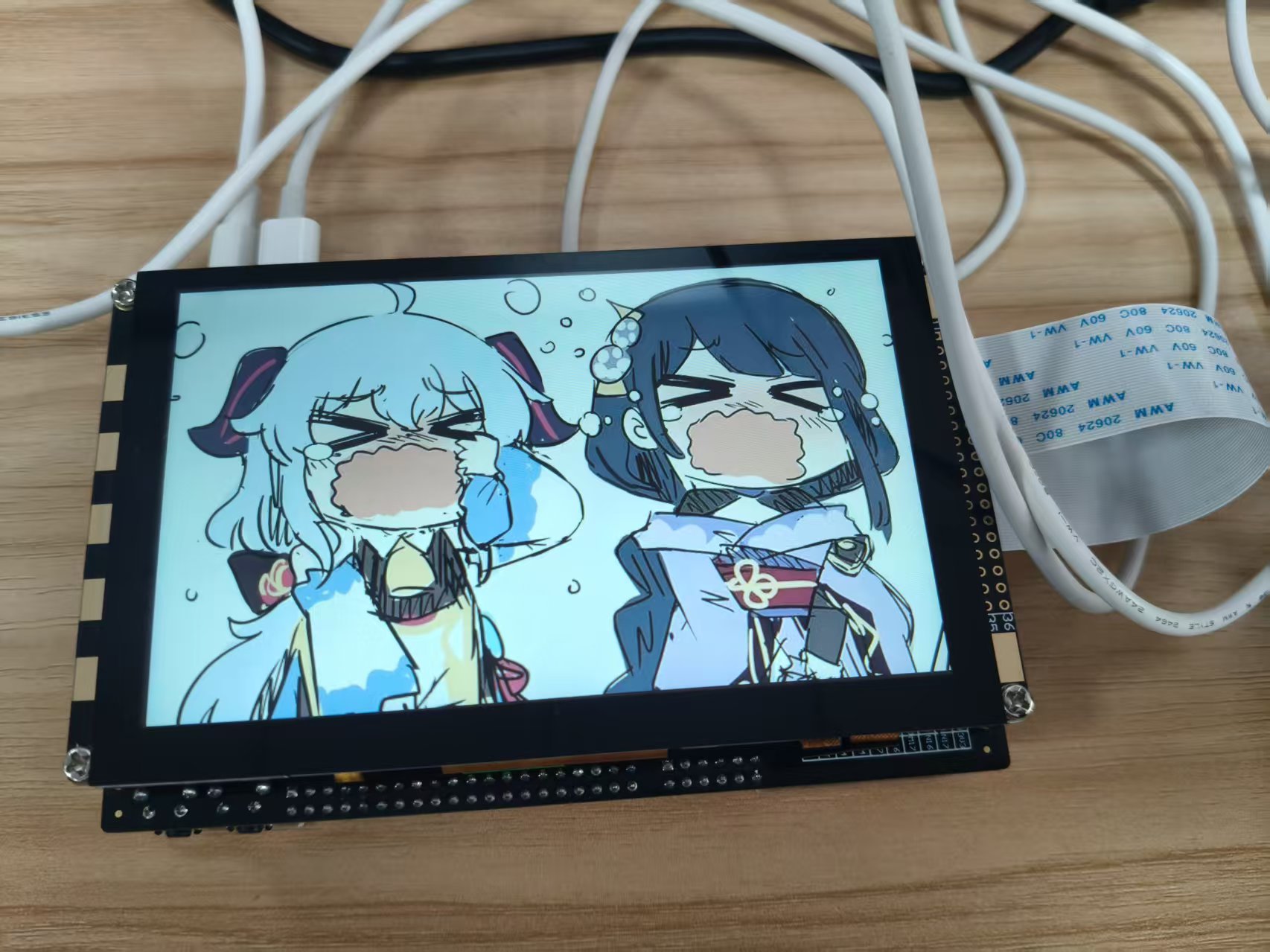

最终结果：

这说明问题并不是：

板子坏了
屏幕坏了
代码完全错了
SDK 完全坏了

而是：

工程关系乱了，导致 platform / BSP / Application 没保持一致

8. 这次踩坑最大的经验总结

8.1 修改硬件后，不要让 SDK 里堆很多 platform

如果 DDR、PS、硬件设计改了，最稳的办法是：

开一个干净 workspace
重新导入唯一一套 platform

而不是一直叠加 _1、_2。

8.2 一个 platform 只对应一套 BSP 和一套 Application
这是本次最核心的经验。

8.3 旧代码可以复制，但旧 BSP 和旧 lscript.ld 不要直接搬
源码文件可以复用，但软件支持包和链接脚本必须跟着当前新的 platform 重新生成。

8.4 Debug 卡 99% 不一定是代码问题
很多时候是：

SDK 调试链路本身不稳定
platform 混乱
Run/Debug 配置混乱

所以不要一开始就被 99% 带跑。

8.5 对这种实验，先 Run，后 Debug
能先跑起来、能先看到屏幕变化，比单步调试更重要。

9. 给后来者的建议

如果你也在做 ZYNQ 的 RGB TFT 显示实验，并且遇到了：

Debug 卡 99%
BSP regenerate 报错
platform 越来越多
屏幕黑屏
下载内存地址异常

我的建议是：

不要在旧工程上死磕太久

最有效的方式通常是：

Vivado 导出正确 hardware
新建干净 SDK workspace
只保留一个 platform
新建 BSP
新建 Application
只复制自己的源码文件
先 Run

这样往往比在旧环境上继续修补更快。

10. 结语

这次问题折腾了很久，但也正因为踩了这些坑，我终于真正理解了：

Vivado 导出的 platform 是什么
BSP 的作用是什么
Application 应该如何依赖 BSP 和 platform
为什么修改 DDR 后，SDK 里的旧工程不能随便继续用

以前这些概念总觉得有点抽象，这次算是被迫踩坑踩明白了。
