DS18B20 --- 温度传感器
·
1、传感器参数
| 传感器名称 | DS18B20 |
| 功能 | 温度采集 |
| 量程 |
-55℃ - 125℃ |
| 精度 | ±0.5℃ |
| 工作电压 | 3v - 5.5v |
| 分辨率 | 9 ~ 12位，12位：0.0625 |
| 分辨率 | 步长 | 转换时间 | 说明 |
|---|---|---|---|
| 9 位 | 0.5℃ | 93.75ms | |
| 10 位 | 0.25℃ | 187.5ms | |
| 11 位 | 0.125℃ | 375ms | |
| 12 位 | 0.0625℃ | 750ms | 出厂默认 |
分辨率：传感器对温度变化的敏感程度
2、操作ROM命令
读ROM：（0x33）
搜索ROM：（0xF0）
匹配ROM：（0x55）
跳过ROM：（0xCC）
报警ROM：（0xEC）
3、ds18b20采集温度完整流程
- 复位
- 发送0xCC，跳过ROM
- 发送0x44，开启温度转换
- 延时1s
- 复位
- 发送0xCC，跳过ROM
- 发送0xBE，读取温度
- 读取两个字节温度
4、ds18b20时序

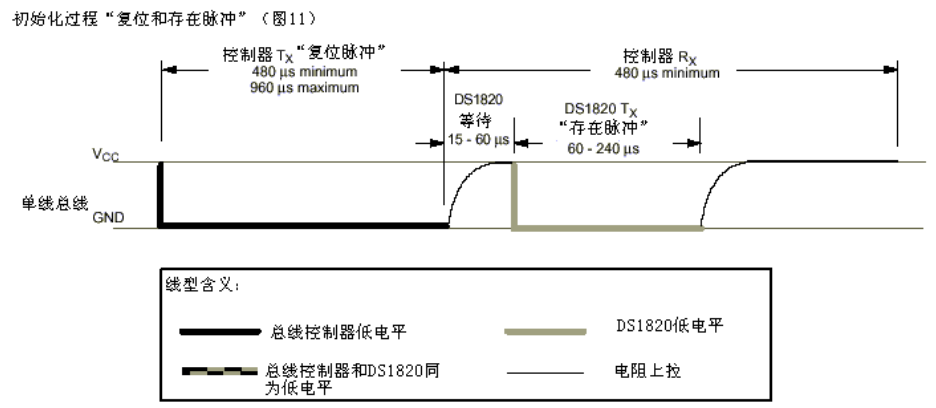

4.1 复位时序
- 主机先将总线拉低至少480us，在释放总线，代表主机发送了一个复位脉冲
- 主机如果在60 - 240us检测到总线出现低电平，代表ds18b20回复了一个存在脉冲
- ds18b20最终释放总线，总线为高电平

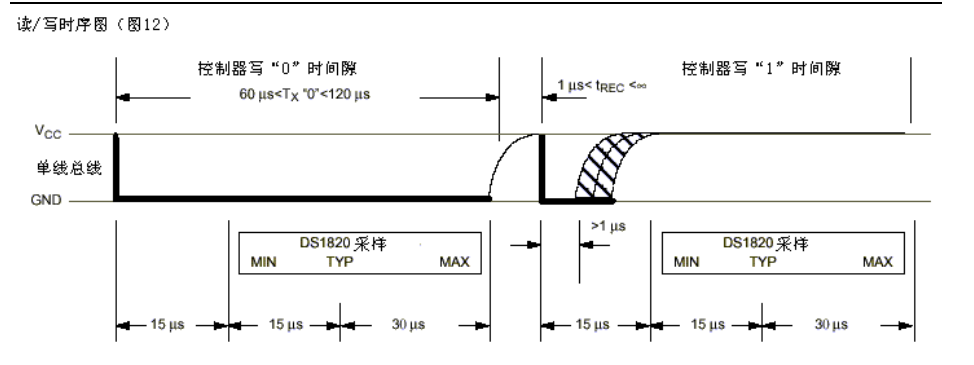

4.2 写时序
4.2.1 写0
- 主机将总线拉低大于60us
- ds18b20在60us内进行采样，如果采到低电平，代表主机发送了一个0
- 主机释放总线，将引脚拉高
4.2.2 写1
- 主机将总线拉低大于1us
- 主机释放总线，将引脚拉高
- ds18b20在45us内进行采样，如果采到高电平，代表主机发送了一个1

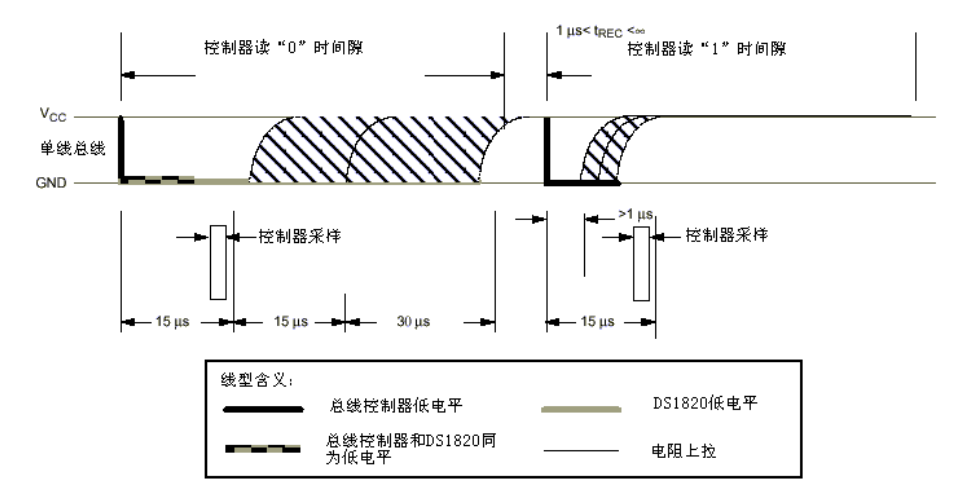

4.3 读时序
- 主机将总线拉低大于1us，释放总线，引脚变为高电平
- 主机再15us内进行采样
- 若采到一个高电平，代表读到1，若采到低电平，代表读到0
- 最终ds18b20释放总线
