一、传感器概述与硬件特性

DS18B20是Dallas半导体公司（现Maxim Integrated）推出的一款单总线数字温度传感器。该器件在单总线的拓扑结构下，仅需一根数据线即可完成与主控器件的双向通信，极大简化了系统布线与引脚资源占用。

从硬件参数来看，DS18B20支持的温度测量范围为-55℃至125℃，在-10℃至85℃范围内可达到±0.5℃的测量精度。工作电压为3V至5.5V，兼容常见的3.3V与5V系统，这一点在与51系列单片机配合时尤为重要——当使用5V供电时，数据线上需要串联4.7kΩ至10kΩ的上拉电阻，以实现线与特性下的总线电平稳定。

分辨率方面，DS18B20支持9位至12位的可配置分辨率，默认状态下为12位，对应温度分辨率为0.0625℃。分辨率的提升以转换时间为代价：9位转换时约需93.75ms，而12位转换则需750ms。在实际工程中，若对响应速度要求不高，建议保留默认的12位分辨率，以获得更精细的温度读数。

二、单总线协议与ROM操作命令

DS18B20采用的单总线协议是一种半双工异步串行通信协议。在一条总线上可以挂载多个DS18B20器件，每个器件内部固化了唯一的64位ROM码，用于主机进行器件寻址。ROM操作命令集是区分不同器件、实现多点测量的基础。

主要ROM命令包括：

• 读ROM（0x33）：当总线上仅挂载单个DS18B20时，主机可通过此命令直接读取其ROM码，无需执行搜索流程。

• 搜索ROM（0xF0）：用于识别总线上所有器件的ROM码，是多点测量的必要步骤。

• 匹配ROM（0x55）：后跟64位ROM码，主机通过此命令选中特定器件，其他器件则保持待机状态。

• 跳过ROM（0xCC）：在单器件系统中，此命令可省略ROM匹配流程，直接向总线上的器件发送功能指令，简化程序逻辑。

• 报警搜索（0xEC）：仅搜索已触发温度报警条件的器件。

在单器件应用场景中，“跳过ROM”命令被广泛采用，这也是学习笔记中采集流程的核心设计思路。

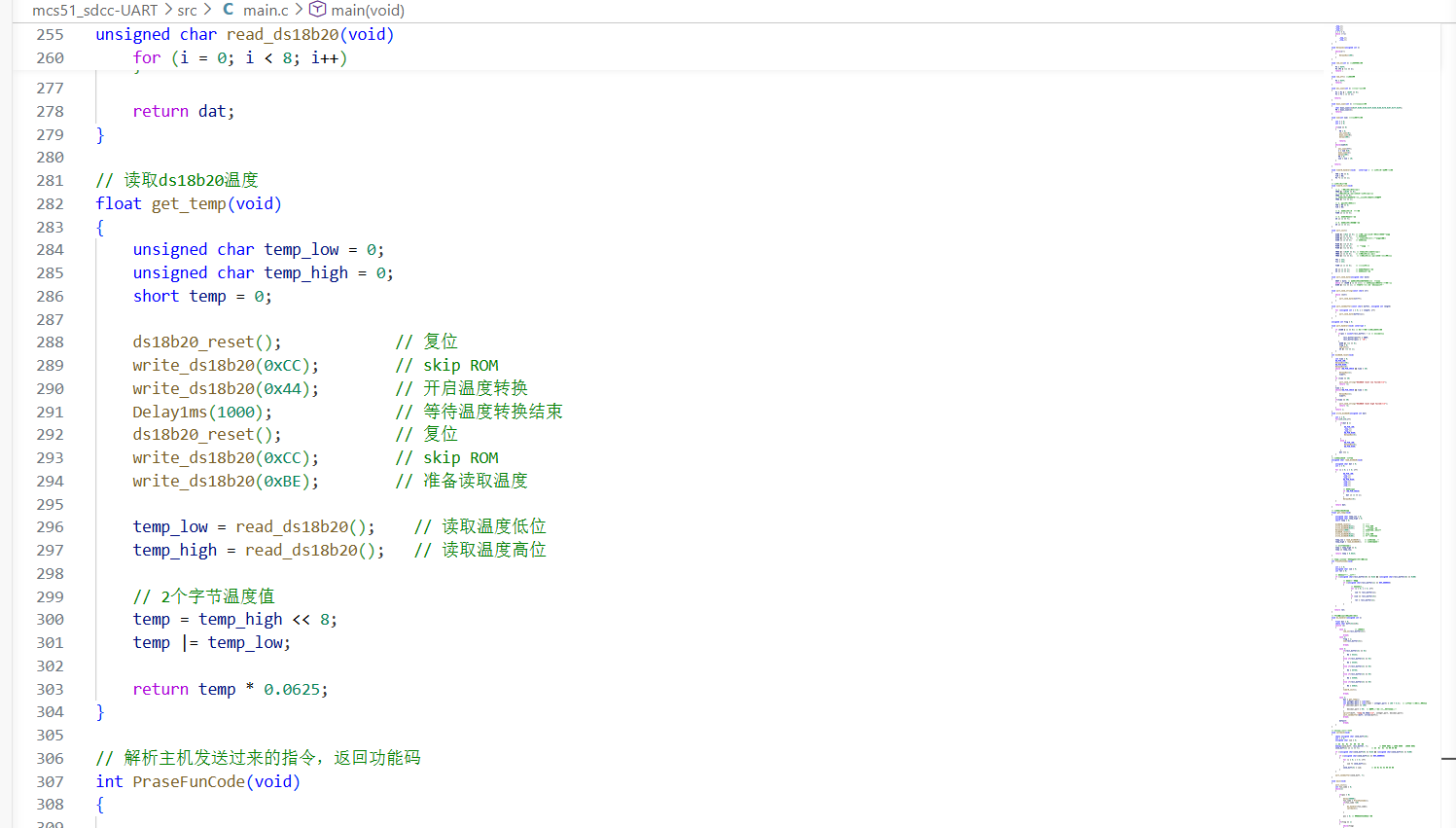

三、温度采集的完整总线操作流程

根据笔记中的总结，一次完整的温度采集包含两次复位与两次ROM操作，具体流程如下：

1. 总线复位：主机拉低总线至少480μs，释放后检测DS18B20发出的存在脉冲（60μs至240μs内的低电平），以确认器件已就绪。

2. 跳过ROM（0xCC）：由于系统中仅有一个传感器，无需进行ROM匹配。

3. 启动温度转换（0x44）：向器件发出温度转换命令，DS18B20开始进行模数转换，将模拟温度量转换为数字量并存入暂存器。

4. 延时1秒：等待转换完成。考虑到12位分辨率下最大转换时间为750ms，延时1秒为工程中常用的保守取值。

5. 第二次总线复位：重新初始化总线，准备读取转换结果。

6. 再次跳过ROM（0xCC）。

7. 读取暂存器（0xBE）：发出读命令后，依次读取两个字节的温度数据（低字节在前，高字节在后），后续还可继续读取剩余暂存器内容（如温度报警阈值、配置寄存器等），但在基础温度读取中通常不需要。

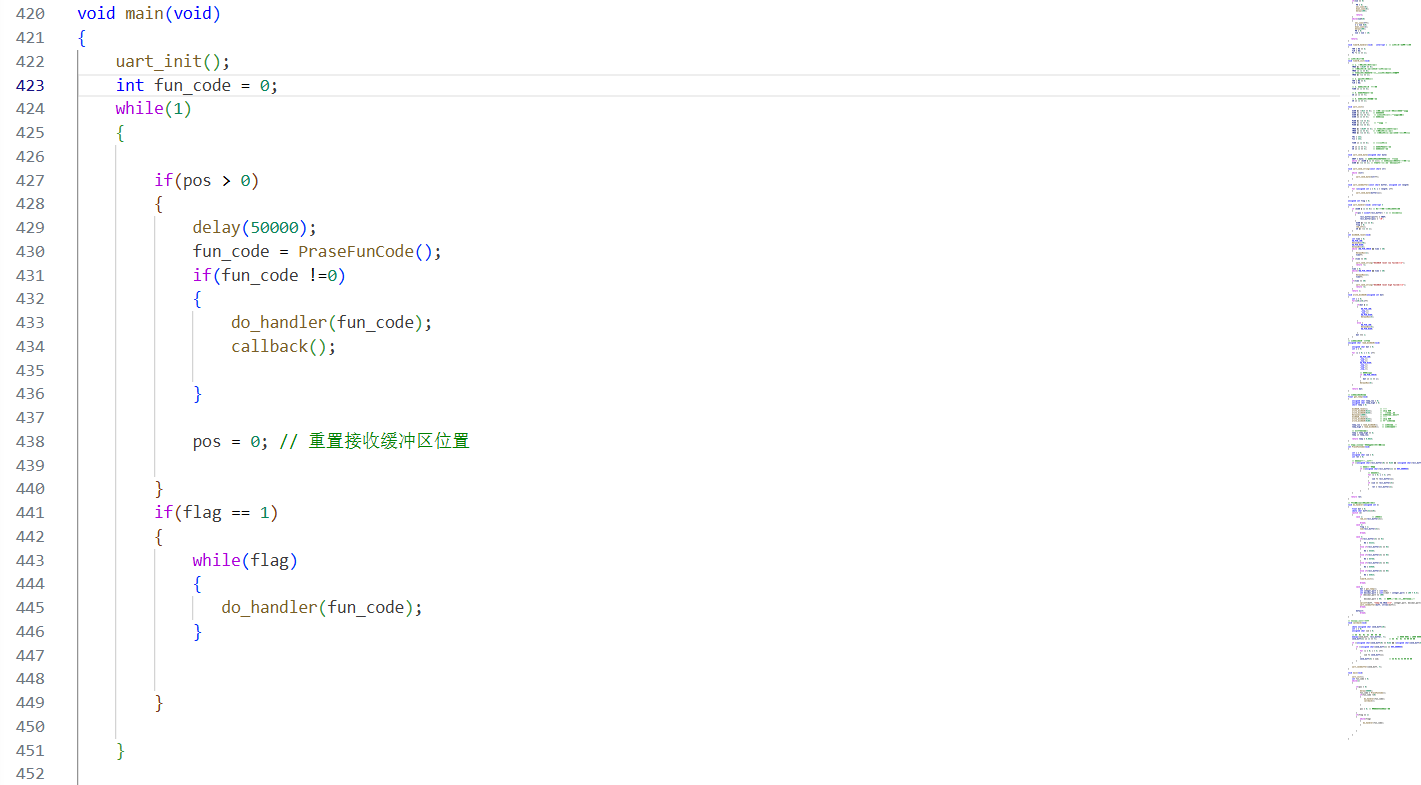

四、时序分析与软件实现

单总线通信的底层依赖于严格的时序控制，任何偏差都可能导致通信失败。笔记中详细记录了复位、写时序和读时序的关键参数，下面结合代码片段进行原理层面的解析。

4.1 复位时序

复位操作是每一次总线事务的开始。主机将总线拉低至少480μs后释放，此时上拉电阻将总线恢复至高电平。DS18B20在检测到复位脉冲后，会在60μs至240μs内主动将总线拉低，形成存在脉冲。主机通过检测这一低电平来确认器件已响应。

在实际编程中，复位函数的返回值通常用于判断传感器是否存在：若在规定窗口内检测到低电平，则返回成功；若超时仍未检测到，则认为总线无器件或器件故障。

4.2 写时序

写时序分为“写0”与“写1”两种，二者在低电平持续时间上存在本质差异：

• 写0：主机将总线拉低并保持至少60μs，DS18B20在此期间的采样窗口内检测到低电平，即视为接收到逻辑0。

• 写1：主机将总线拉低1μs至15μs后释放，总线恢复高电平，DS18B20在采样窗口内检测到高电平，视为接收到逻辑1。

笔记中的写字节代码采用了循环移位的方式，依次写入每一位。值得注意的是，每写入一位后，需留出足够的恢复时间（通常为1μs至2μs），确保总线电平稳定后再进行下一位的写入。

4.3 读时序

读操作由主机主动发起。主机先将总线拉低至少1μs，随后释放总线，总线在上拉电阻作用下恢复高电平。DS18B20会在主机释放总线后的15μs内将数据传输至总线——若输出为1，则保持高电平；若输出为0，则主动拉低总线。

主机需在释放总线后的15μs内完成采样，采样值即为当前位的数值。笔记中给出的读字节函数在循环内先拉低总线并插入若干空操作（nop）以满足最小低电平时间，随后释放总线并延时，最后读取总线电平并存入字节变量。

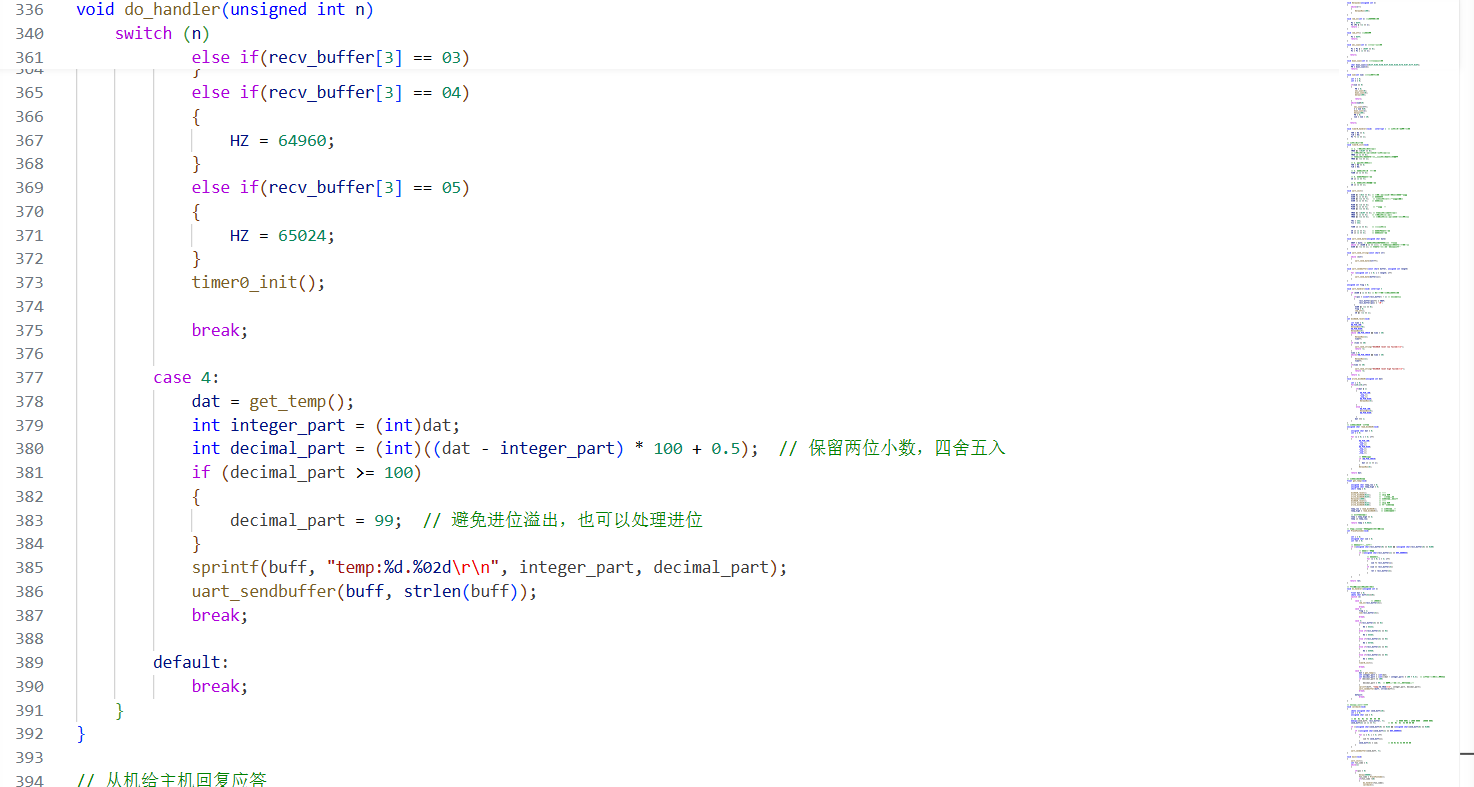

4.4 数据拼接与温度换算

读取到的两个字节中，低字节的前11位为温度数据（12位分辨率下），采用补码形式表示。以笔记中默认的12位分辨率为例，温度值计算公式为：

T=读数值16T=16读数值​

其中读数值为两个字节拼接后的有符号整数。例如，若读取到的温度为0x0191，十进制为401，则实际温度为401 / 16 = 25.0625℃。

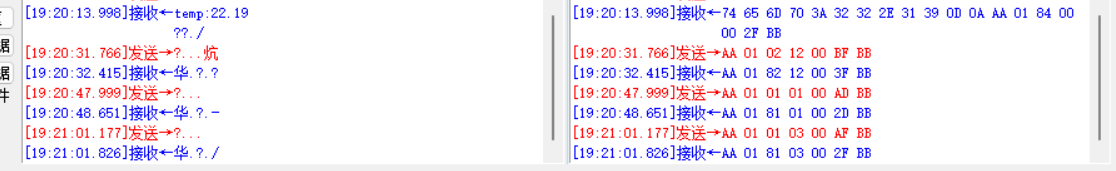

五、工程实践中的注意事项

在基于51单片机的DS18B20应用中，有几个细节需要特别留意：

1. 中断的影响：单总线时序对时间精度要求较高，在读写过程中应关闭总中断，避免中断服务程序打断关键时序窗口。

2. 延时函数的校准：51单片机的指令周期与晶振频率相关，编写延时函数时需根据实际晶振（如11.0592MHz或12MHz）进行精确计算或使用逻辑分析仪校准。

3. 上拉电阻的配置：数据线必须外接上拉电阻，否则总线无法正常恢复高电平，导致通信失败。

4. 转换时间的冗余：温度转换命令发出后，若读取转换结果过早，将得到上一次的测量值。工程中建议延时1秒以上，或通过轮询方式检测转换完成状态。
