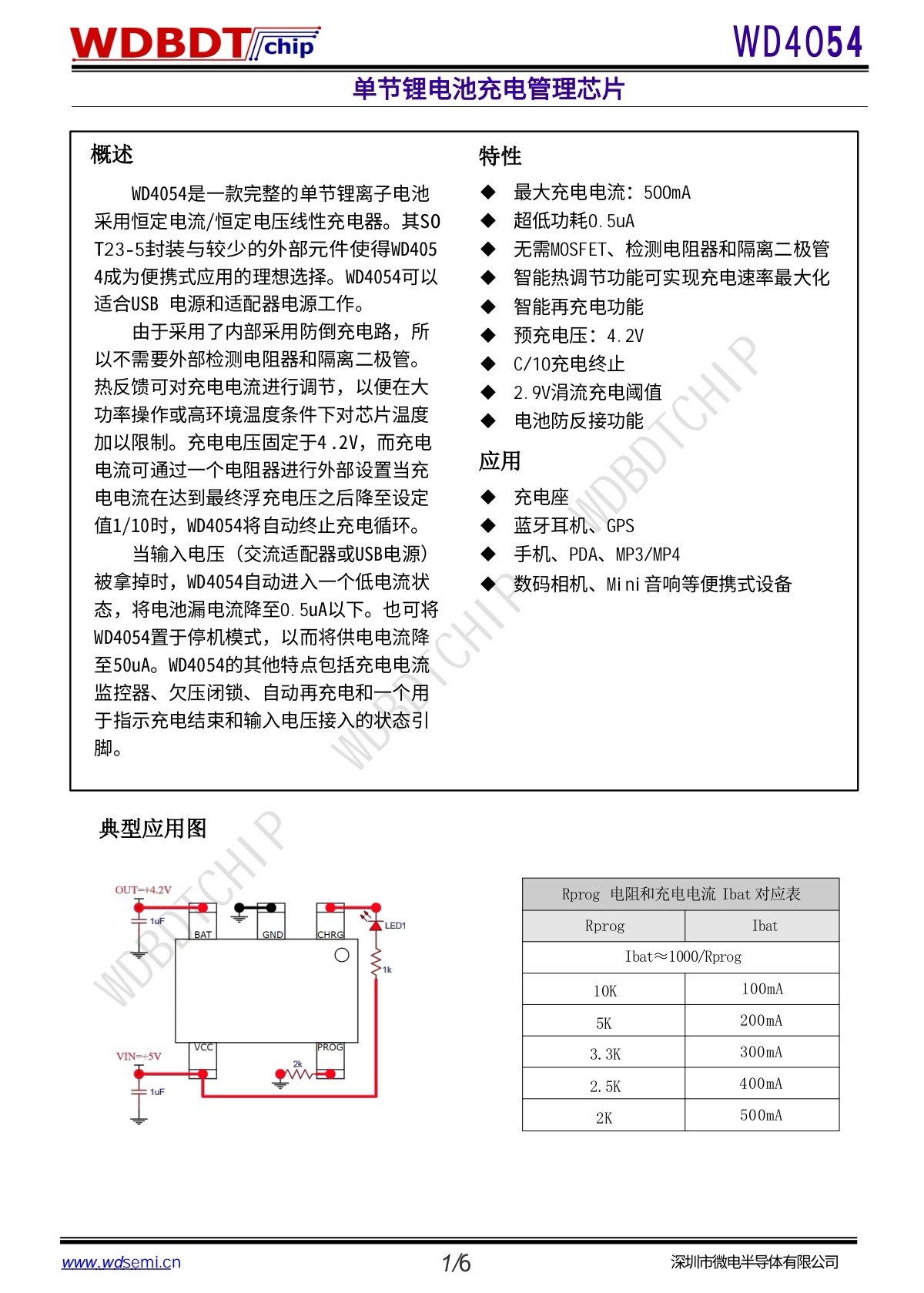

4054 IC是面向单节锂离子/锂聚合物电池的恒流/恒压线性充电管理芯片，以高集成度、极简外围设计、超低功耗为核心优势，是消费类便携电子低成本充电方案的主流选择，市面主流型号含TP4054、HX4054T、FS4054、XC4054等，核心特性与参数高度统一。



 一、核心定位

 专为低成本便携式设备设计，适配USB/5V适配器单电源输入，主打单节锂电池充电管理，无需复杂调试，量产适配性强，BOM成本与设计成本双低。

 二、核心电气性能参数

 1. 充电规格：预设4.2V±1%高精度满充电压，充电电流0~800mA可编程（主流经济型版本为500~600mA，通过外部单个电阻调节）；

​2. 输入电压：典型工作电压4.25~6.5V，兼容5V USB标准输入，部分增强版耐压可达36V/50V；

​3. 涓流充电：2.9V涓流充电阈值，低电量时小电流激活电池，保护电池寿命；

​4. 功耗表现：移除输入电源后电池漏电流≤2μA，停机模式静态电流25~55μA，待机功耗极低。

 三、核心成本优势

 1. 高集成架构：内部集成PMOSFET、防倒充电路、热反馈控制模块，无需外接MOSFET、检测电阻、隔离二极管，外围元件仅需3个以下，大幅降低BOM物料成本；

​2. 极简封装：采用SOT23-5封装（尺寸约3mm×3mm），超小体积适配紧凑型PCB布局，节省板级空间与贴片加工成本；

​3. 直接替换性：市面各品牌4054引脚定义、功能逻辑高度兼容，可无缝替换，降低产品改板与选型成本；

​4. 量产优势：作为成熟通用料，市场供货充足，单价低廉，适配中小批量与大规模量产场景。



 四、核心功能特性

 1. 智能充电模式：恒流（CC）→恒压（CV）二段式充电，充电电流降至设定值1/10时自动终止充电，支持自动再充电（电池电压下降至阈值后重启充电）；

​2. 全面保护机制：内置热调节/过温保护（高温时动态调节充电电流）、欠压闭锁（UVLO）、电池反接保护，部分版本含过压/过流保护，无需额外加保护电路；

​3. 软启动功能：有效抑制电源插拔时的浪涌电流，保护芯片与前端电路；

​4. 充电状态指示：自带CHRG漏极开路输出引脚，可直接外接LED实现充电/充满状态可视化，无需额外驱动电路；

​5. 充电电流监控：PROG引脚支持充电电流实时监测，可拓展电池电量检测功能。

 五、核心封装与引脚

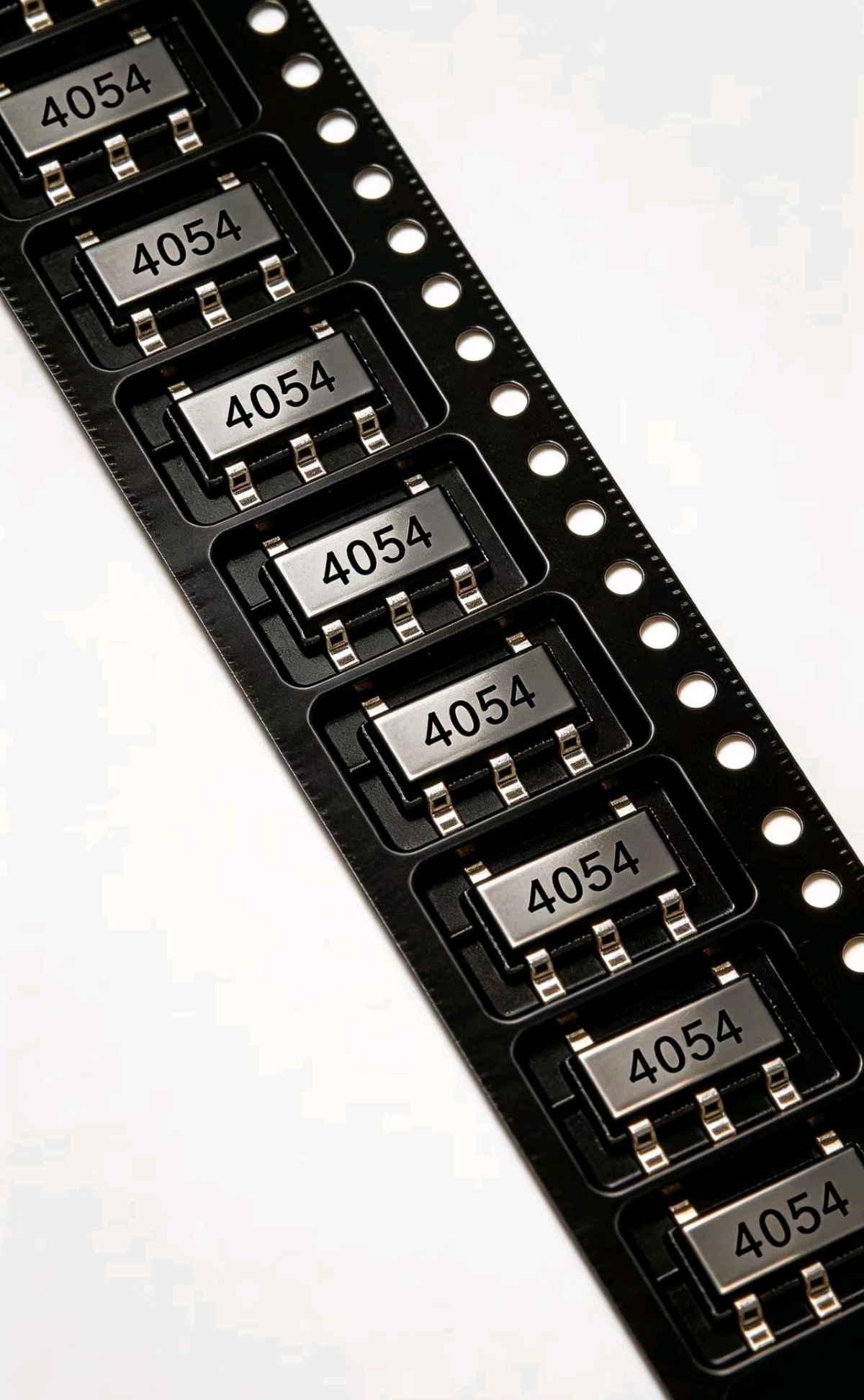

 1. 标准封装：SOT23-5（5引脚），为行业通用小封装，适配全自动贴片工艺；

​2. 核心引脚功能（行业统一定义）：

​- CHRG：充电状态指示端；

​- GND：接地端；

​- BAT：电池连接/充电电流输出端；

​- VCC：电源输入端正极；

​- PROG：充电电流编程/监控/停机控制端。

 六、核心应用场景

 主打低功率便携消费电子，是蓝牙耳机/充电仓、智能手表、MP3/MP4、小型充电宝、数码玩具、蓝牙音箱、便携式检测仪、PDA等设备的标配充电芯片，也可用于小家电、物联网低功耗终端的简易充电方案。
