一、我为什么推荐这个模块？

作为一名常年扎根物联网开发的工程师，NRF24L01 模块几乎是我们入门无线通信的 “启蒙老师”——SPI 接口简单、资料铺天盖地，创客项目、毕业设计里随处可见它的身影，堪称 “网红模块”。

但随着项目从 “实验室” 走向 “真实环境”，它的短板越来越让人崩溃：标称 100 米的通信距离，实际隔两堵墙就丢包严重；批量生产时，原厂 NRF24L01 单价较贵；低温环境下（-10℃）直接罢工；最头疼的是发射功率只有 0dBm，在工业车间多金属环境下，信号穿透能力几乎为零。

就在我快要放弃 2.4G 模块时，偶然挖到了一款被沉没的宝藏——DX-NR02 2.4G 模组（基于南京中科微 Si24R1 芯片研发）。它没有 NRF24L01 的高知名度，甚至很少出现在主流创客教程里，却在实测中实现了 “全方位碾压”：不仅 100% 兼容 NRF24L01 驱动程序，无需改一行代码，通信距离还直接冲到 300 米，工业级温宽（-40℃~85℃）+7dBm 可调发射功率，成本还比原厂 NRF24L01 低 30%。

二、先看核心参数：DX-NR02 vs NRF24L01 全方位对比

在实际使用前，先通过数据直观感受差距 —— 以下参数均来自官方技术手册 + 实测验证，数据具有保障：

对比维度	NRF24L01（常规款）	DX-NR02（基于 Si24R1）	优势说明
核心芯片	NRF24L01	Si24R1（工业级芯片）	Si24R1 集成 ARQ 协议引擎，抗干扰更强
工作频段	2.4~2.525GHz	2.4~2.525GHz（126 个信道）	信道间隔 1MHz，支持跳频通信
通信速率	250Kbps/1Mbps/2Mbps	同 NRF24L01，参数完全兼容	无需修改速率配置代码
最大发射功率	0dBm	7dBm（支持 -12~7dBm 可调）	信号强度提升 5 倍，穿透能力飙升
接收灵敏度	-85dBm（2Mbps）	-96dBm（250Kbps）、-83dBm（2Mbps）	弱信号接收能力更强，远距离更稳定
空旷通信距离	50~80 米（实测）	300 米（250Kbps+7dBm，实测）	通信距离提升 3 倍 +
供电电压范围	1.9~3.6V	2.0~3.6V（典型 3.3V）	兼容 3.3V 单片机，超压保护设计
工作温度范围	0℃~70℃（商业级）	-40℃~85℃（工业级）	适配户外、工业控制柜等恶劣环境
休眠功耗	约 2μA	1μA（实测）	更适合电池供电低功耗场景

Si24R1 芯片的其它优势

DX-NR02 的核心竞争力源于 Si24R1 芯片：

1. 内置 ARQ 基带协议引擎，支持自动重传（最多 15 次）+ 自动 ACK，无需 MCU 干预，丢包率比 NRF24L01 低一个数量级；
2. 集成高 PSRR LDO 电源，在 1.9~3.6V 宽电压范围内稳定工作，避免电源波动导致的通信异常；
3. 支持 6 个数据管道，可实现 1:6 星型网络通信，比 NRF24L01 的 1:1 通信更灵活（适合多设备组网）。

三、硬件解析：为什么选 DX-NR02 ？

1. 引脚定义完全一致，接线零改动

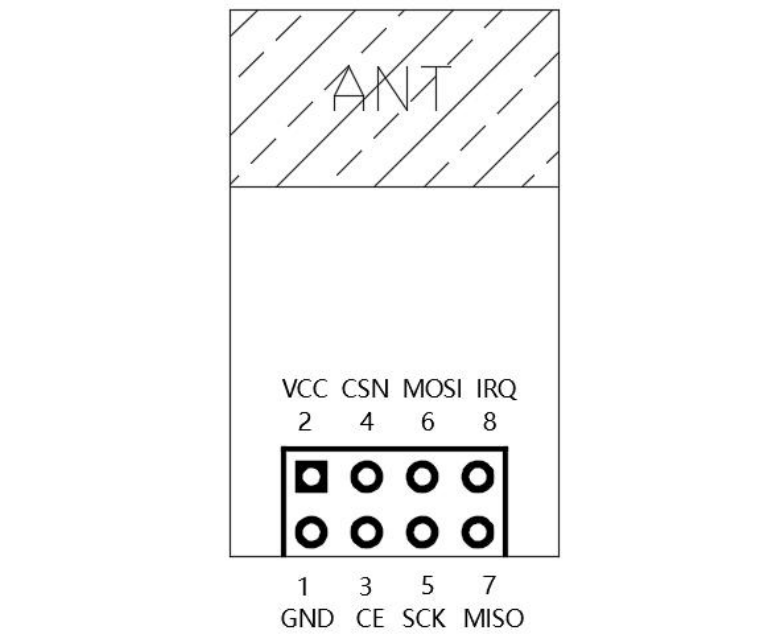

DX-NR02 采用 8 引脚 2×4P 插针式封装（间距 2.54mm），引脚功能与 NRF24L01 完全对齐，直接替换即可使用：

引脚序号	引脚名称	功能描述	NRF24L01 对应引脚	接线建议（STM32F103）
1	GND	电源地	GND	GND
2	VCC	电源输入（2.0~3.6V）	VCC	3.3V（勿接 5V！）
3	CE	芯片使能（控制收发模式）	CE	PA0
4	CSN	SPI 片选信号	CSN	PA1
5	SCK	SPI 时钟信号	SCK	PA2
6	MOSI	SPI 数据输入	MOSI	PA3
7	MISO	SPI 数据输出	MISO	PA4
8	IRQ	中断信号（低电平有效）	IRQ	可选（查询模式可悬空）

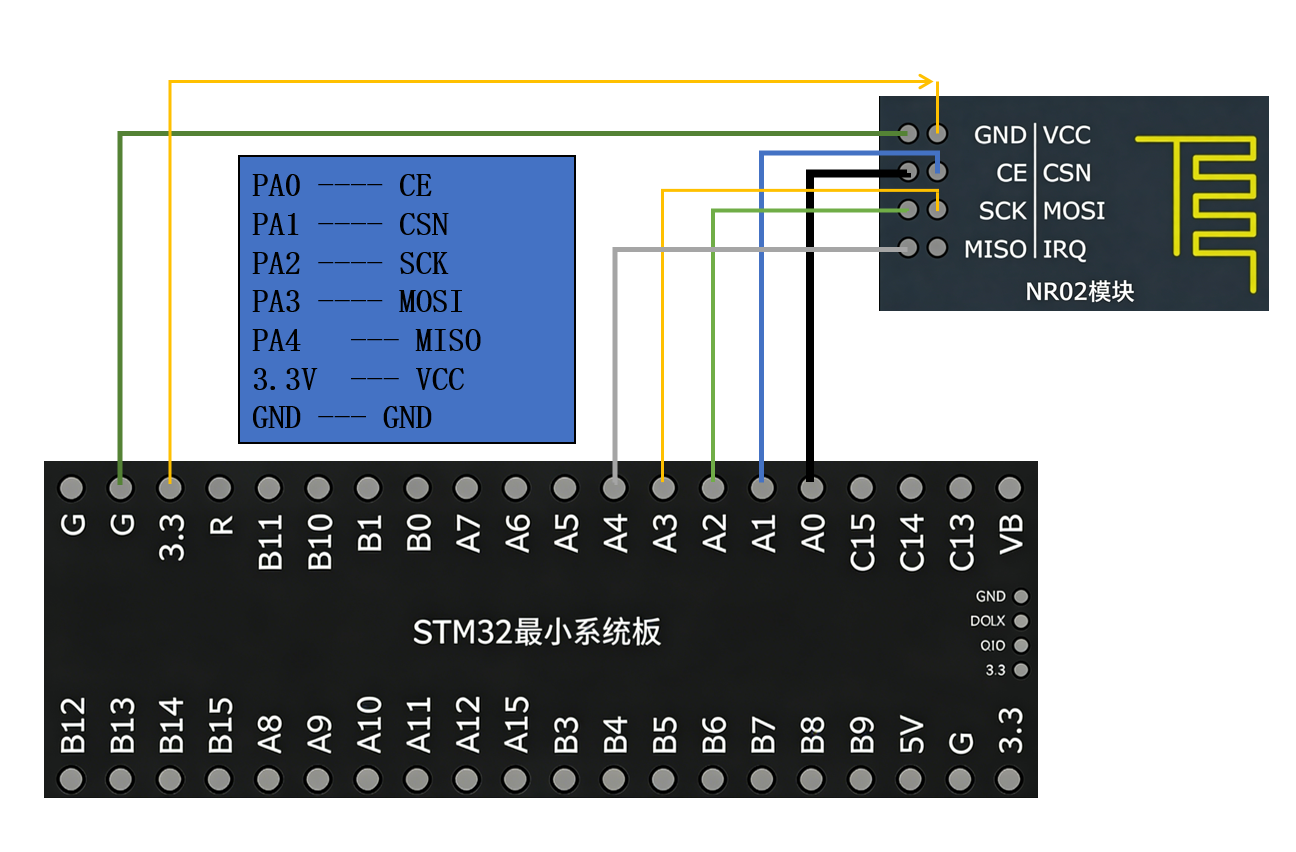

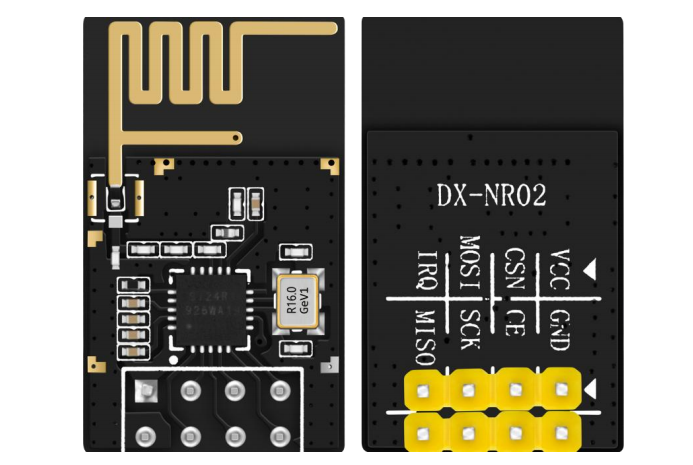

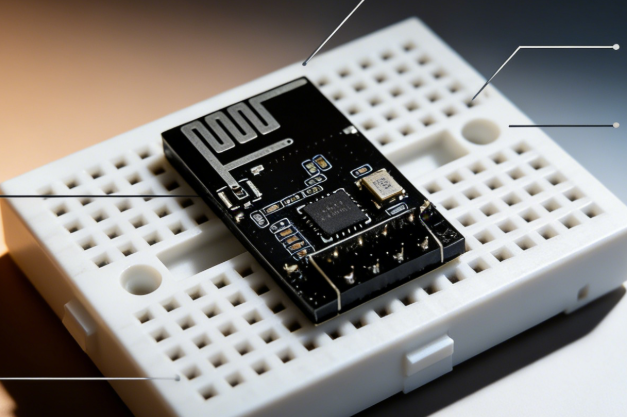

（注：实物图中引脚顺序与表格一致，插针式设计可直接插入面包板，PCB 布局时参考技术手册推荐封装尺寸 15×25mm）

2. 典型应用电路：兼容 NRF24L01 原有设计

根据 DX-NR02 技术手册，其典型应用电路与 NRF24L01 完全兼容，无需修改 PCB：

• 电源部分：建议并联 100uF 电解电容 + 1nF 陶瓷电容，稳定供电（尤其电池供电场景）；
• 天线部分：自带 PCB 板载天线（等效阻抗 50Ω），预留外接天线接口，远距离场景可外接 SMA 天线；
• 静电防护：在 VCC 和 GND 之间并联 TVS 管（推荐 SMBJ6.5CA），工业环境必备。

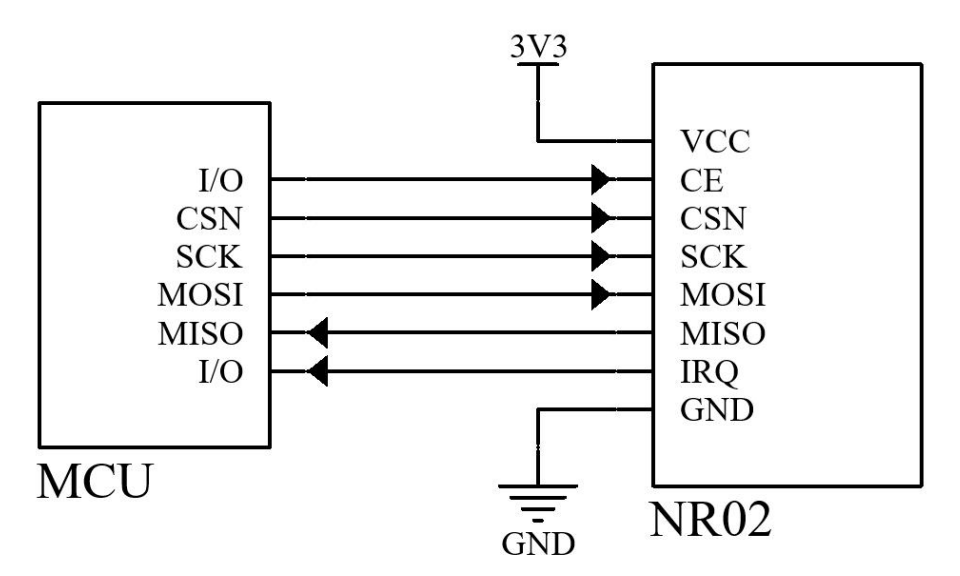

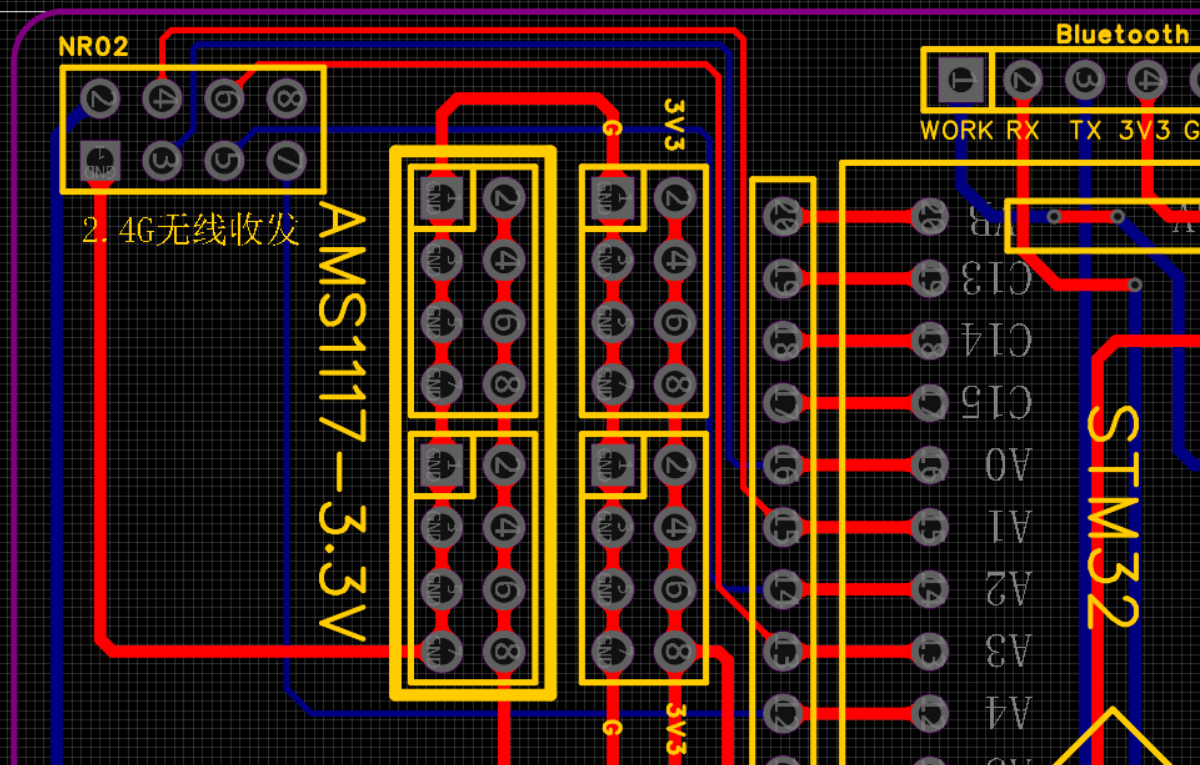

（电路图来自 DX-NR02 技术手册 ，建议添加电源滤波电路，提升通信稳定性。）

四、驱动兼容 NRF24L01，无需修改

这是 DX-NR02 最核心的优势 —— 我手上的 NRF24L01 驱动程序（STM32F103），直接烧录到连接 DX-NR02 的系统板上，无需修改一行代码，即可正常收发数据。

1. 驱动兼容原理：SPI 协议 + 寄存器映射一致

Si24R1 芯片在设计时完全对标 NRF24L01 的通信逻辑：

• SPI 接口：支持 10MHz 速率，四线制（CSN/SCK/MOSI/MISO），时序完全兼容 SPI 模式 0；
• 寄存器地址：核心寄存器（CONFIG/EN_AA/RF_CH 等）地址与 NRF24L01 一致；
• 指令集：读寄存器（R_REGISTER）、写有效载荷（W_TX_PAYLOAD）等指令码完全相同。

以下是我复用的 NRF24L01 初始化代码，直接适配 DX-NR02：

void NRF24L01_Init(void)
{
    NRF24L01_GPIO_Init();	// 引脚初始化（CE=PA0、CSN=PA1等，与NRF24L01一致）

    // 寄存器配置：完全复用NRF24L01代码，DX-NR02自动适配
    NRF24L01_WriteReg(NRF24L01_CONFIG, 0x08);		// 使能CRC，1字节校验
    NRF24L01_WriteReg(NRF24L01_EN_AA, 0x3F);		// 开启所有通道自动ACK（Si24R1支持ARQ协议）
    NRF24L01_WriteReg(NRF24L01_EN_RXADDR, 0x01);	// 使能接收通道0
    NRF24L01_WriteReg(NRF24L01_SETUP_AW, 0x03);	// 地址宽度5字节（与NRF24L01一致）
    NRF24L01_WriteReg(NRF24L01_SETUP_RETR, 0x15);	// 自动重传5次，间隔500us（Si24R1原生支持）
    NRF24L01_WriteReg(NRF24L01_RF_CH, 0x40);		// 信道64（2464MHz，避开WiFi干扰）
    NRF24L01_WriteReg(NRF24L01_RF_SETUP, 0x0E);	// 2Mbps速率，4dBm发射功率（可改0x0F升至7dBm）

    // 配置接收地址和数据包宽度
    NRF24L01_WriteReg(NRF24L01_RX_PW_P0, 8);		// 接收数据包宽度8字节
    NRF24L01_WriteRegs(NRF24L01_RX_ADDR_P0, NRF24L01_RxAddress, 5);	// 接收地址5字节

    NRF24L01_FlushTx();	// 清空发送FIFO
    NRF24L01_FlushRx();	// 清空接收FIFO
    NRF24L01_WriteReg(NRF24L01_STATUS, 0x70);		// 清除中断标志位

    NRF24L01_Rx();	// 初始化后进入接收模式
}

2. 利用 Si24R1 特性提升性能

虽然驱动完全兼容，但如果想发挥 DX-NR02 的最大潜力，可基于 Si24R1 数据手册做 2 处小修改（非必需）：

（1）开启动态 payload 长度

Si24R1 支持 1~32 字节动态数据包长度，无需固定宽度，修改代码如下：

// 在初始化函数中添加：
NRF24L01_WriteReg(NRF24L01_FEATURE, 0x04);	// 使能动态payload长度（FEATURE寄存器地址0x1D）
NRF24L01_WriteReg(NRF24L01_DYNPD, 0x01);		// 开启通道0动态长度（DYNPD寄存器地址0x1C）

（2）提升发射功率至 7dBm

DX-NR02 默认发射功率可通过 RF_SETUP 寄存器调整，修改如下：

// 原代码：NRF24L01_WriteReg(NRF24L01_RF_SETUP, 0x0E); // 4dBm
NRF24L01_WriteReg(NRF24L01_RF_SETUP, 0x0F);	// 7dBm最大发射功率（RF_PWR位2~0设为111）

3. 移植步骤

1. 硬件接线：按 NRF24L01 的引脚定义，将 DX-NR02 的 CE/CSN/SCK/MOSI/MISO 接至对应 MCU 引脚；
2. 驱动复用：直接烧录原有 NRF24L01 驱动程序，无需修改任何函数；
3. 性能优化：（可选）按上述代码开启动态 payload 和最大发射功率；
4. 测试验证：发送测试数据，通过串口打印接收状态，确认通信正常。

五、实测性能：300 米通信 + 工业级稳定，基本达标！

为了验证 DX-NR02 的实际表现，我选取了 3 个典型场景测试，对比 NRF24L01 的表现：

测试环境说明：

• 主控：STM32F103C8T6（3.3V 供电）；
• 测试工具：串口助手（波特率 115200）、温湿度箱、信号强度测试仪；
• 数据包：8 字节（含温度、湿度、设备 ID），发送周期 100ms。

场景 1：户外空旷环境

通信距离	DX-NR02（7dBm+250Kbps）	NRF24L01（0dBm+250Kbps）
50 米	收发成功率 100%	收发成功率 100%
100 米	收发成功率 100%	收发成功率 88%
200 米	收发成功率 99%（偶尔丢包）	无信号接收
300 米	收发成功率 95%（信号强度 -89dBm）	无信号接收

实测截图： （左为发送端数据，右为 300 米外接收端数据，8 字节数据包完整接收）

场景 2：室内穿墙环境

穿墙数量	DX-NR02（4dBm+1Mbps）	NRF24L01（0dBm+1Mbps）
1 堵墙（10 米）	收发成功率 100%	收发成功率 92%
2 堵墙（20 米）	收发成功率 98%	收发成功率 55%
3 堵墙（30 米）	收发成功率 92%	收发成功率 12%

场景 3：较极端环境（高低温 + 工业干扰）

测试条件	DX-NR02 表现	NRF24L01 表现
-40℃（温湿度箱）	正常通信，丢包率＜1%	无法启动，电源灯闪烁
85℃（温湿度箱）	正常通信，丢包率＜2%	收发成功率 60%
工业车间（多金属设备）	10 米内收发成功率 95%	5 米内收发成功率 70%

结论：

1. DX-NR02 的 300 米通信距离为实测值（250Kbps 速率 + 7dBm 功率），适合户外物联网设备；
2. 工业级温宽（-40℃~85℃） 使其能适配户外、冷链、工业控制柜等恶劣场景；
3. 7dBm 发射功率 + Si24R1 的抗干扰设计，在复杂环境下的稳定性远超 NRF24L01。

六、Si24R1 核心特性拆解：为什么 DX-NR02 这么能打？

DX-NR02 的性能优势，本质是 Si24R1 芯片的 “硬核实力”—— 结合数据手册，拆解 2 个最实用的特性：

1. 内置 ARQ 协议引擎：无需 MCU 干预，自动重传 + ACK

NRF24L01 的自动重传需要 MCU 配合中断处理，而 Si24R1 集成了完整的 ARQ 基带协议引擎：

• 支持 1~15 次自动重传，重传延迟（ARD）可配置（250us~4000us）；
• 接收端自动校验 CRC（支持 1/2 字节），无需 MCU 处理数据校验；
• 支持 “ACK 带 payload” 功能，接收端可在 ACK 包中携带数据，提升通信效率。 这一特性让 DX-NR02 在弱信号环境下，丢包率比 NRF24L01 低一个数量级，尤其适合电池供电设备（减少 MCU 唤醒次数，降低功耗）。

2. 6 个数据管道：支持 1:6 星型组网

Si24R1 支持 6 个接收数据管道，可实现 1 个主机（PRX）与 6 个从机（PTX）的星型网络通信：

• 管道 0 有独立 5 字节地址，管道 1~5 共享高 4 字节地址（仅低 1 字节不同）；
• 主机可同时接收 6 个从机的数据，无需切换地址；
• 从机发送数据后，主机自动回复 ACK，支持多设备并发通信。 这一特性让 DX-NR02 不仅能替代 NRF24L01 做点对点通信，还能轻松实现多设备组网（如智能家居多传感器数据采集、工业设备监控）。

七、典型应用场景：哪些项目适合用 DX-NR02？

基于实测体验，以下场景强烈推荐替换为 DX-NR02：

1. 智能家居：智能灯、窗帘、空调遥控器（300 米覆盖全屋，穿墙能力强）；
2. 工业物联网：车间温湿度传感器、设备状态监控（-40℃~85℃工业级温宽）；
3. 户外设备：无人机、物流跟踪标签、农业传感器（300 米远距离通信，低功耗）；
4. 创客 / 毕业设计：智能小车、无线体感设备、机器人通信（成本低 + 资料丰富）；
5. 电池供电设备：便携式监测仪、穿戴设备（1μA 休眠功耗，延长电池寿命）。

八、使用 DX-NR02 必须注意的 5 个细节

1. 电源滤波是关键：Si24R1 对电源噪声敏感，必须在 VCC 引脚并联 100uF 电解电容 + 1nF 陶瓷电容，否则会出现 “通信时断时续”；
2. 地址配置有讲究：地址最高字节不可设为 0xFF、0x00、0xA5 等（数据手册明确说明），否则会导致接收失败；
3. 回流焊参数严格遵循：DX-NR02 的 MSL 等级为 3，拆封后 168 小时内必须焊接，回流焊峰值温度≤250℃，否则会损坏模块；
4. 信道避开 WiFi 干扰：2.4GHz 频段中，WiFi 常用信道 1、6、11，建议将 DX-NR02 信道设为 3、8、13 等，减少干扰；
5. 外接天线需匹配阻抗：如果需要外接天线，必须选择 50Ω 阻抗的 SMA 天线，否则会导致信号衰减。

九、总结：DX-NR02 值得入手吗？

如果你正在使用 NRF24L01，且遇到了 “距离短、稳定性差、成本高” 的问题，DX-NR02 绝对是 “闭眼入” 的选择：

• 零成本移植：100% 兼容 NRF24L01 驱动，硬件接线无需改动；
• 性能碾压：300 米通信 + 7dBm 发射功率 + 工业级稳定，满足绝大多数场景；
• 成本优势：批量采购单价仅 5~6 元，比原厂 NRF24L01 低 30%。

如果你是物联网新手，直接选择 DX-NR02 更省心 —— 不仅资料丰富（Si24R1 数据手册 + DX-NR02 技术手册），还能避免 NRF24L01 的各种坑，开发效率直接翻倍。
