一、准备工作

工具

• 数字万用表（需支持：蜂鸣/电阻档、直流电压档）
• 设备主板（多数步骤需要通电）
• 若干测试针/杜邦线

注意

• ⚠️ 不要把 VCC 误接到 GND 或信号脚，可能直接烧板
• UART 常见电平：3.3V 或 5V

二、识别 GND（地线）——第一步也是最关键

方法：蜂鸣档 / 电阻档（无需上电）

1. 万用表拨到 蜂鸣档（或电阻档）
2. 黑表笔接：
   • USB 外壳
   • 网口金属壳
   • 屏蔽罩或明显的大面积地铜
3. 红表笔依次去测可疑的 UART 引脚
4. 能蜂鸣 / 电阻接近 0Ω 的，就是 GND

✅ GND 一般最容易确认

三、识别 VCC（供电脚，可选）

方法：直流电压档（需上电）

1. 万用表拨到 DC Voltage（直流电压）
2. 黑表笔接 已确认的 GND
3. 红表笔测其余引脚
4. 电压稳定在 3.3V 或 5V 的，通常是 VCC

📌 很多调试时 VCC 不需要接，确认即可，不要乱连

四、识别 TX（发送引脚）

方法：观察电压变化（需上电）

1. 黑表笔接 GND
2. 红表笔逐个测剩余引脚
3. 如果某个引脚：
   • 电压在 0～3.3V（或 5V）之间跳变
   • 或万用表读数不停变化
      那这个引脚大概率是 TX

✅ 原因：TX 会不断向外发送启动信息 / 日志

五、识别 RX（接收引脚）

RX 通常是最难确认的一个：

• 特征：
  • 电压一般 稳定在高电平（3.3V / 5V）
  • 没有明显跳变
• 在排除 GND、VCC、TX 后：
  剩下的那个，通常就是 RX

📌 RX 不主动发数据，所以电平变化不明显

六、快速总结表

七、进阶验证（推荐）

• 使用 USB‑TTL 转串口模块
  • TX ↔ RX 交叉连接
  • 波特率常见：150000 / 57600 / 38400
• 打开串口工具（comtool）

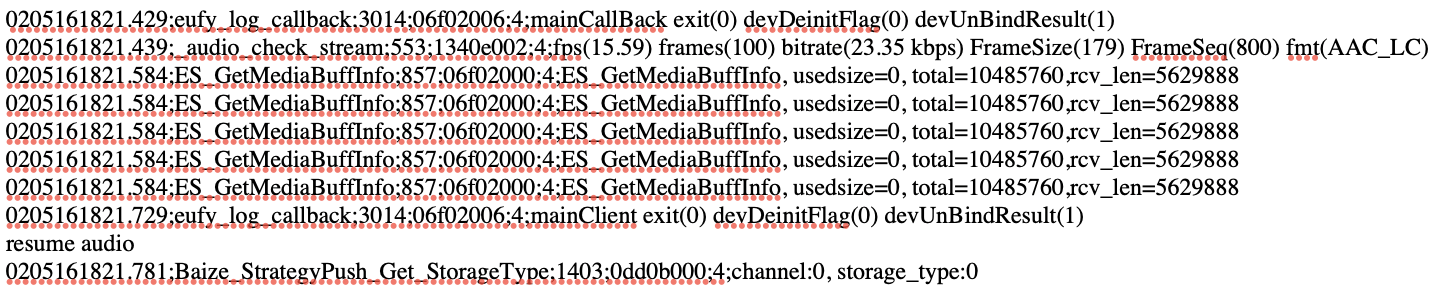

• 若通电有日志输出，说明 TX/RX 判断正确
