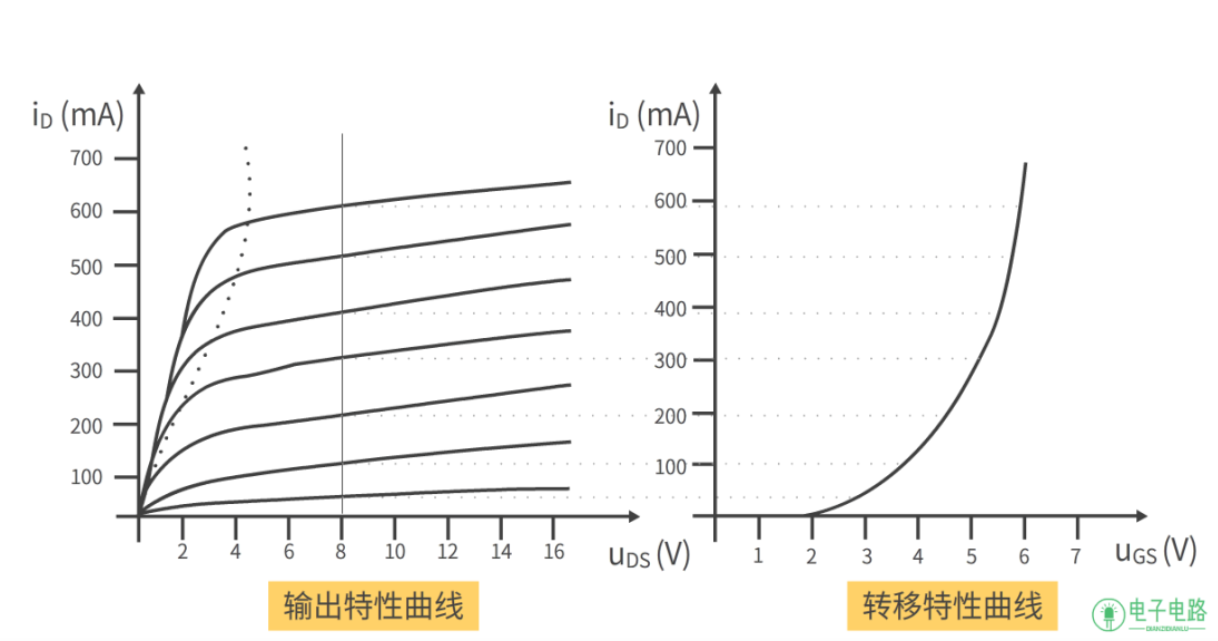

1、输出特性曲线

mos管和BJT一样,也分截止区、饱和区、放大区,截止区是图中最底下实线的下方区域,饱和区是图中虚线左边的区域,放大区是图中虚线右边的区域。

截止区就很简单了,原理是Vgs小于Vth,没有使得达到增强型沟道的形成的电压,所以Id接近于零,无论Vds如何变化。

nmos是如何进入饱和区,放大区的呢?

首先说饱和区,当Vgs大于Vth,且Vg-Vd大于Vth时,形成的沟道完整存在。(因为如果Vg和Vd之间的电压差小于Vth的话,漏极附近就形成不了沟道,导致沟道被夹断。这个与源极是同理的,Vgs小于Vth时源极附近是不存在沟道的)一个完整存在的沟道就像是一个电阻,他的值就是上面输出特性曲线饱和区的斜率:

再说放大区,当Vgs大于Vth,且Vg-Vd小于Vth时,漏极附近的沟道被夹断,不是一个完整的沟道了,这时由于夹断处和漏极之间存在电压差,形成了电场,从源极过来的电流还是能在这里漂移过去,形成电流Id,但此时的电流Id已经对Vds不敏感了,而与Vgs强相关。

2、转移特性曲线

转移特性曲线就是把Vds定死为某个值,然后画出的以Vgs为自变量,Id为因变量的函数曲线,上面的转移特性曲线我们可以看到,在Vgs还很小的阶段,至少是小于Vth的阶段,Id的值为零,到等于Vth时,Id受到Vgs的强影响,但当Vgs慢慢增大,增大到Vg-Vd大于Vth时,mos管进入饱和区,Vgs对Id的影响变的不大了,取而代之的是Vds对Id的强影响。这一点其实可以与上面将饱和区和放大去这一块串通起来。

3、总结

饱和区由Vds影响Id,放大区由Vgs影响Id。

以上是我最近对mos管学习的总结,如果有错误希望海涵。
