混凝土搅拌控制西门子S7-1200PLC和TP700触摸屏联机仿真程序博途V16带IO表和运行效果视频

混凝土搅拌站的控制系统总给人一种笨重复杂的印象，但用西门子这套工控设备玩起来倒是挺有意思的。最近用博途V16搞了个联机仿真，S7-1200PLC配TP700触摸屏，整个过程跟搭积木似的，特别是看着搅拌机在仿真界面转起来的时候，还真有点开挖掘机的快感。

先看PLC程序里的核心逻辑——电机连锁控制。这里用了两个互锁定时器搞定正反转切换：

NETWORK 1
A     "启动按钮"
AN    "急停状态"
AN    "电机过载"
=     "电机运行标志"

NETWORK 2
A     "电机运行标志"
L     S5T#2S
SD    T1

NETWORK 3
A     T1
=     "正转接触器"

NETWORK 4
A     "正转接触器"
L     S5T#3S
SD    T2

NETWORK 5
A     T2
=     "反转接触器"

这段代码的巧妙之处在于用定时器接力赛实现自动换向。T1计时2秒启动正转，T2在正转3秒后触发反转，就跟搅拌机实际工作中的往复运动完全匹配。调试时发现个细节：定时器编号千万别重复使用，之前把T1用在两个地方直接导致搅拌桶卡死，仿真画面里的设备抖得跟手机震动似的。

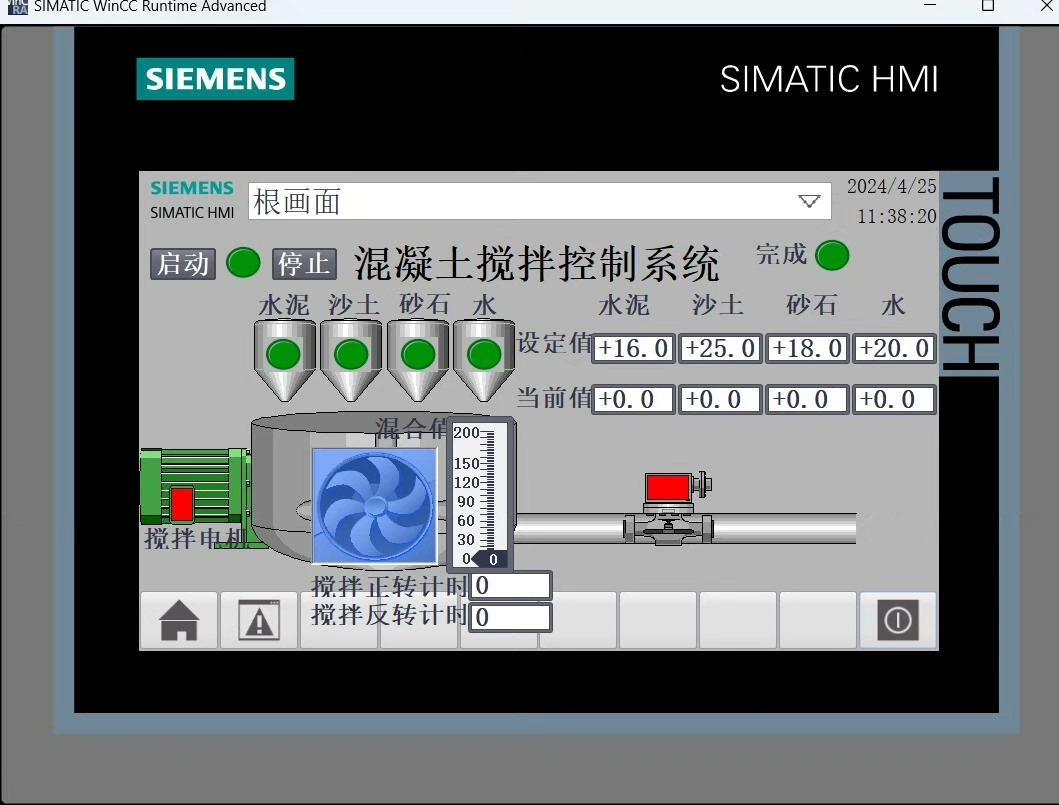

触摸屏这边主要搞了个动态进度条显示料位。在TP700的WinCC里绑变量的时候，得注意数据格式转换：

料位百分比 := INT_TO_REAL(模拟量输入值) / 27648.0 * 100.0;
IF 料位百分比 > 100.0 THEN
    料位百分比 := 100.0;
END_IF;

这个转换公式看着简单，但新手常栽在量程匹配上。比如传感器量程0-10吨对应4-20mA，在硬件组态里要做线性标定。有次忘了设上限，仿真时料位显示到520%直接把进度条顶出屏幕外了，场面相当滑稽。

混凝土搅拌控制西门子S7-1200PLC和TP700触摸屏联机仿真程序博途V16带IO表和运行效果视频

IO表配置是很多人容易翻车的地方。比如急停按钮必须接在带硬件中断的DI点上，这个在设备视图里不标出来根本发现不了。有回把急停信号接到普通DI点，仿真时按急停根本没反应，设备照样运转，吓得我手一抖差点把咖啡洒键盘上。

联机仿真最爽的是在线修改功能。有次发现搅拌时间参数设错了，直接开着仿真器在线把T#30S改成T#25S，画面里的搅拌机立马加速，跟开了倍速播放似的。不过要注意修改OB块时必须暂停仿真，否则会弹出一串红色报警，那阵势跟飞机故障灯有得一拼。

说到视频效果，最带劲的还是模拟故障场景。故意触发个过载信号，触摸屏立马弹出带声光的报警窗口，PLC程序里对应的电机输出啪嗒一声断开，仿真画面里的设备戛然而止。这种即时反馈的成就感，可比单纯看代码运行爽快多了。

（注：完整IO表及仿真视频已打包，需要可私信获取。源码里还埋了几个彩蛋，比如连续运行8小时会自动弹出小黄鸭图标，算是工程师的冷幽默吧）
