OrCAD Capture 建symbol 封装库

1、New->Library

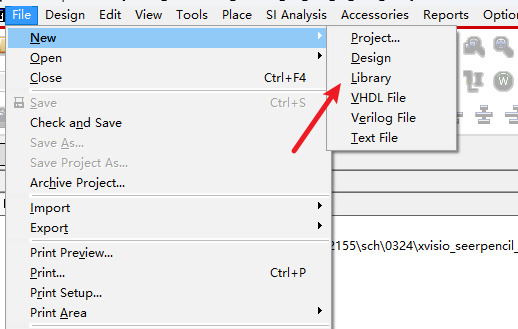

新建库
2、Library->New Part

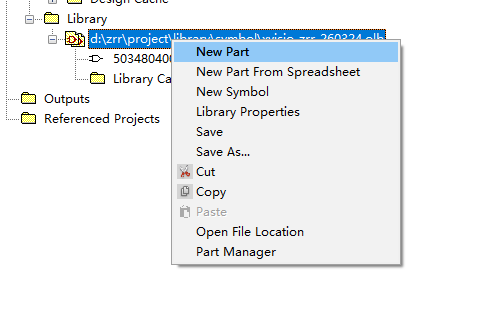

新建part

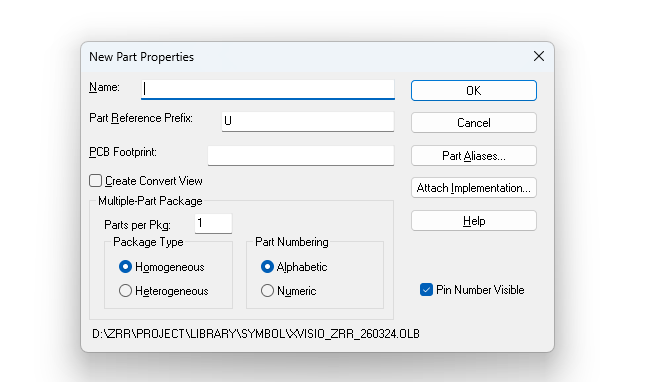

3、命名\位号规则\封装名\Symbol分几部分\封装规则
Package Type 有两个选项Homogeneous和Heterogeneous。其中Homogeneous用于一般元件中几部分都相同而Heterogeneous则用于几部分都不同的
$命名\位号规则\封装名\Symbol分几部分\封装规则$

4、放置矩形框/pin/修改、添加属性/保存
Description 功能/引脚数/性质（公头母头/压流参数等）/供应商
Part number 规格型号
Vendor 制造商

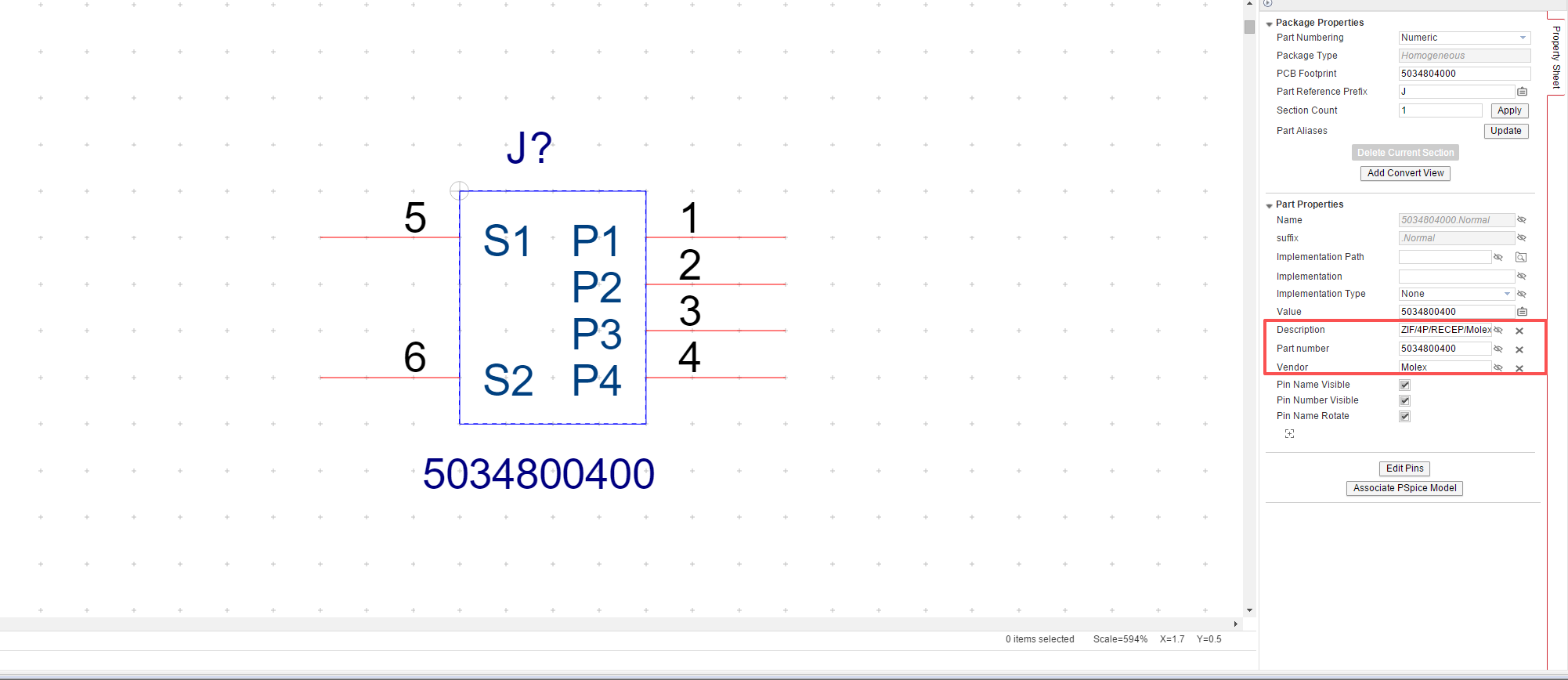

新增描述/型号/供应商信息
5、大规模器件如SOC/DDR等，可以通过EXCEL表格复制粘贴pin name/ pin number

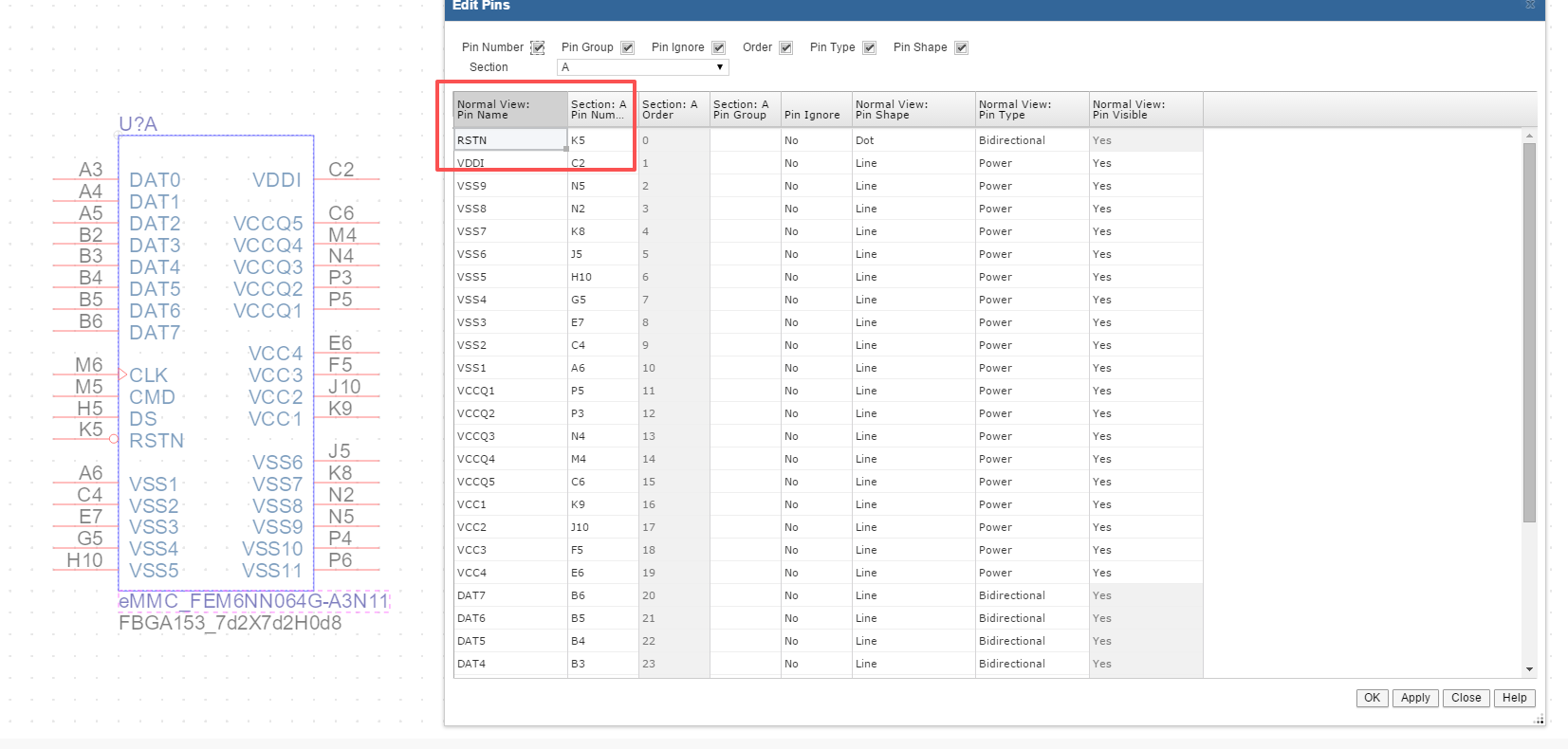

Edit Pins
