51单片机指纹密码锁

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

电子工程师-C51

362人浏览 · 2026-03-26 16:30:00

电子工程师-C51 · 2026-03-26 16:30:00 发布

具体实现功能

由51单片机+LCD12864液晶+AS608指纹识别模块+矩阵按键+继电器等构成
具体功能：
（1）系统具有两种解锁方式：指纹解锁(可存储20个指纹)、密码解锁(初始密码000000)，两种方式不冲突；
（2）如果密码或指纹错误时，蜂鸣器报警；如果密码或指纹正确时，继电器吸合，电磁锁打开，10秒后继电器自动断开，电磁锁关闭；
（3）可以通过矩阵按键进入管理系统，进行指纹的录入、删除、修改密码等操作；
（4）采用AT24C02存储密码，密码可以修改。修改需要输入正确旧密码，然后连续输入两次新密码；
（5）输入密码时有“退格键”和“返回键”，输错时可以退格和重输。在输入密码或修改密码时若长时间没有输入会自动回到初始界面。

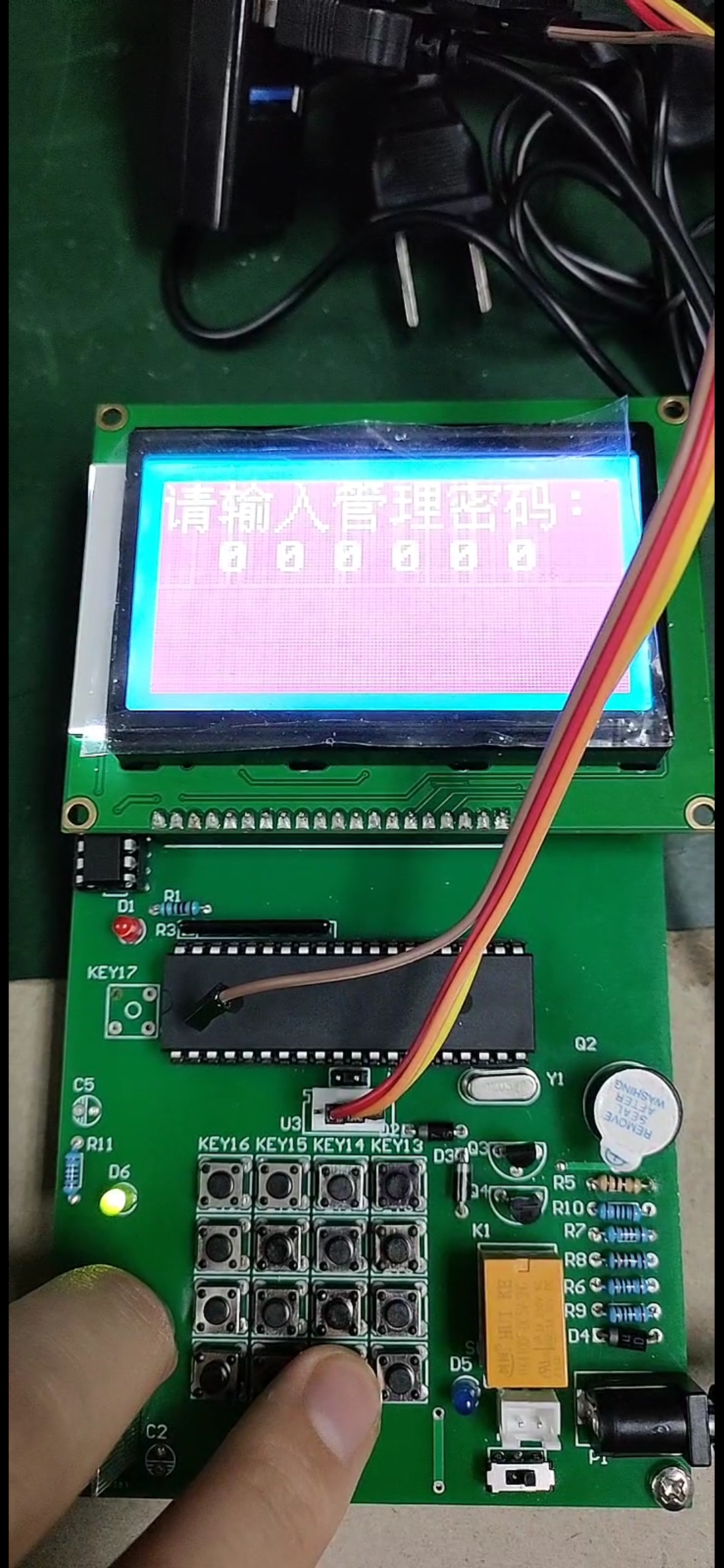

仿真/实物演示视频：

51单片机指纹密码锁

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

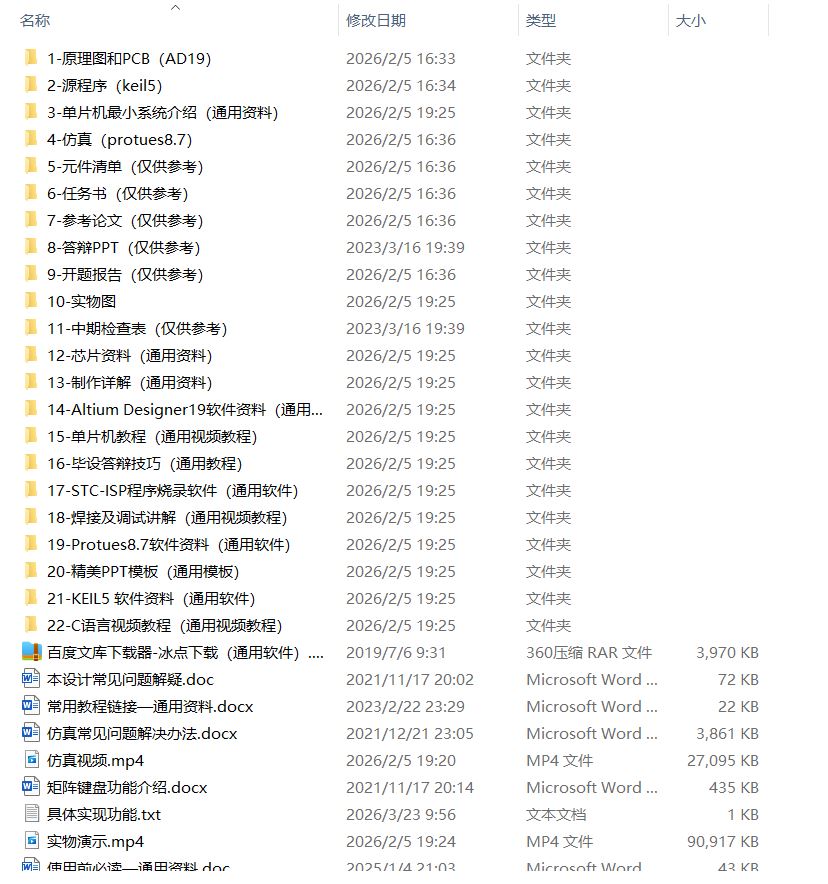

资料内容

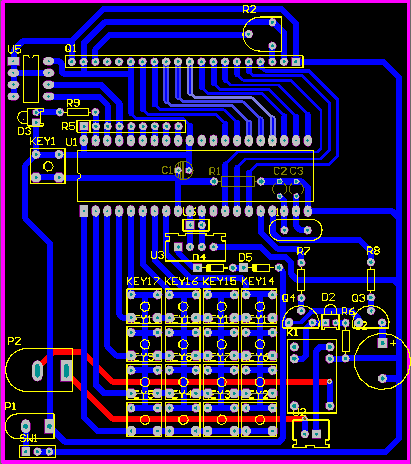

原理图和PCB（AD19）

本系统原理图和PCB设计采用Altium Designer19，具体如图。

注1：请使用Altium Designer19直接打开资料中的工程文件（资料中已说明打开方式）！

注2：此设计需按照原理图制作实物，不可直接烧录到任何开发板中运行（需要修改程序）！

仿真实现（protues8.7）

本设计利用protues8.7软件实现仿真设计，具体如图。

注1：请使用protues8.7直接打开资料中的工程文件（资料中已说明打开方式）！

注2：由于仿真软件限制，仿真设计和实物设计无法百分百对应！！

程序（Keil5）

本设计利用KEIL5软件实现程序设计。

主函数如下：

////////////////
/*********************************************************
函数名称:void main()
函数作用:主函数
参数说明:
*********************************************************/
void main()
{
	uchar i;

	LCD12864_init();	   //初始化LCD12864
	UartInit();			   //串口初始化
	T2_init();			   //定时器2初始化
	low_mima=AT24C02_read_date(200);			 //读取存储在AT24C02的密码
	low_mima=low_mima*100+AT24C02_read_date(201);
	low_mima=low_mima*100+AT24C02_read_date(202);

	diaplay_mode0();       //显示初始界面
	while(1)
	{
		i++;
		a=keycan();		   //矩阵键盘检测
		chuli();		   //矩阵键盘处理

		if(mode==1)
			display_guanli();		  //显示管理界面
		else
			if(mode==2)				  //录入指纹
			{
				if(zhiwen_f==1)
					cunchu();		  //录入指纹
			}
			else
				if(mode==3)			  //注销指纹
				{
					if(zhiwen_f==1)
						shanchu();	  //注销指纹
				}
				else
					if(mode==0&&in_f==0)//正常解锁界面
					{
						if(i>=150)
						{
							i=0;
							xunzhiwen();//指纹解锁
						}
					}
	}
}

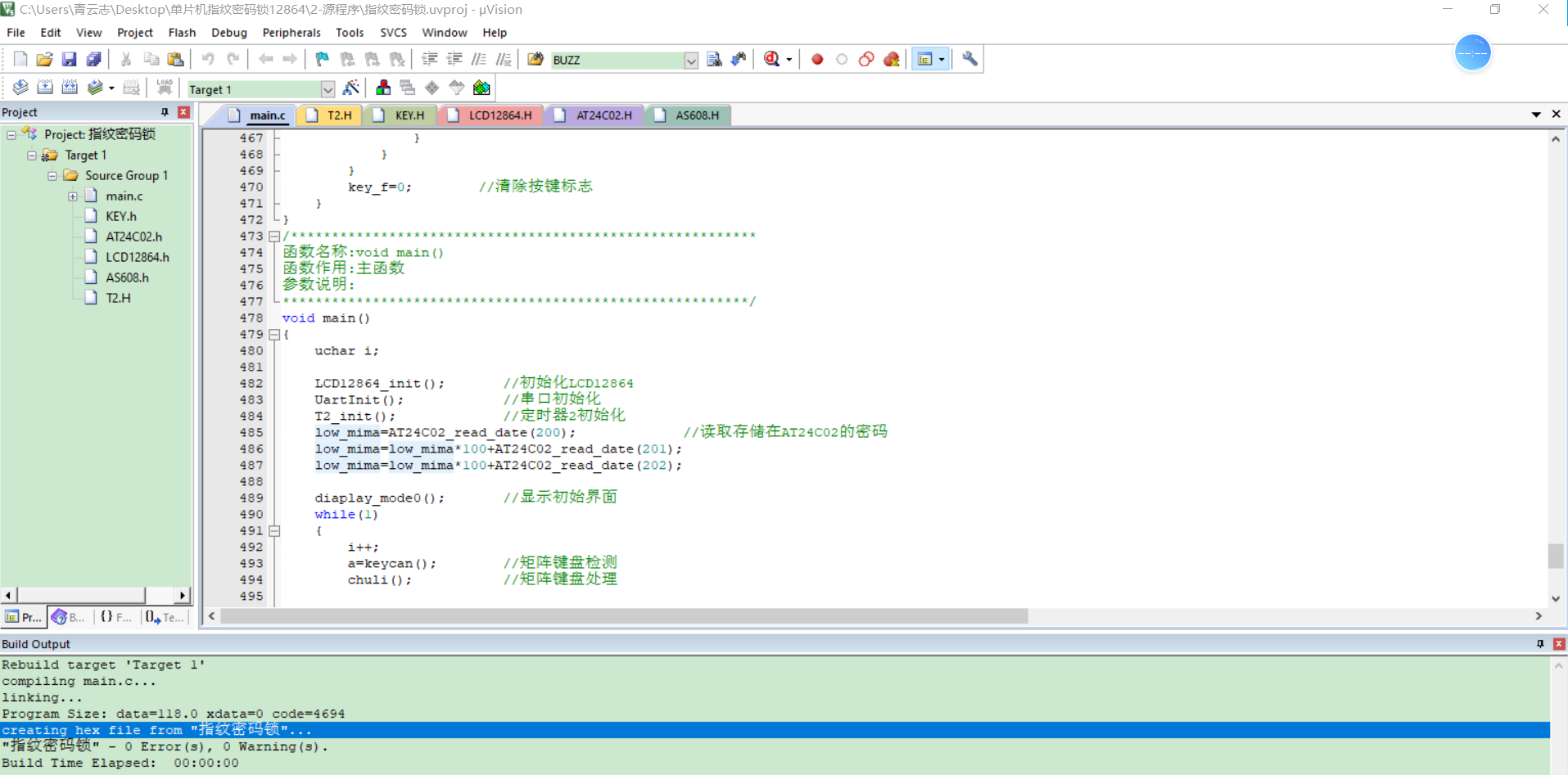

程序运行结果如图：
