在智能家居、小家电全面普及的今天，电源设计永远绕不开两个核心痛点：成本能不能压？体积能不能缩？ 传统AC-DC方案里，功率电感、高压大电容不仅占空间、拉高BOM成本，还会拖慢量产效率，而WD5201这款AC-DC交流线性稳压器，直接用“无电感、无高压电容”的颠覆性设计，给中小功率电源方案打了个“降维打击”。



一、为什么WD5201能成为电源设计圈的“新宠”？

 做过小家电、墙壁开关、调光器电源的工程师都懂：传统离线式电源，光是功率电感、高压输入电容、辅助绕组这些元件，就占了PCB不小的面积，还得额外做EMC调试，成本和周期都不低。而WD5201从根上解决了这些问题：

✅ 极致精简的元件方案：彻底告别功率电感、输入高压大电容，外围元件少到极致，BOM成本直接砍半，PCB布局空间大幅节省，量产焊接效率直接拉满。

✅ 宽输入电压全场景适配：80~305VAC的超宽输入范围，完美覆盖全球市电标准，不管是国内220V还是海外110V，一颗芯片通吃，不用做版本区分。

✅ 三档可调输出，灵活适配多场景：通过调整VSET管脚阻值，就能轻松实现5V/3.3V/2.7V三档输出，不管是给MCU、传感器还是小家电控制板供电，都能精准匹配。

✅ 2%高精度输出，稳定不翻车：输出电压精度高达±2%，不用额外做校准，就能满足绝大多数消费电子的供电要求，动态响应快，负载波动下电压纹波极小。

✅ 全功能保护，省心又耐用：芯片集成了VDD欠压/过压保护、输出过载/欠压/短路保护、雷击浪涌保护、内置过热保护，所有保护功能自带自恢复，不用额外加电路，产品可靠性直接拉满。

二、核心优势拆解：为什么它能替代传统方案？

 1. 效率优化，待机功耗直接“打骨折”

 WD5201内置智能控制电路，能通过智能控制交流能量输入，大幅减小系统损耗，不仅提升了正常工作的转换效率，还能有效降低系统待机功耗，完美适配小家电、智能开关的低待机要求，轻松过能效认证。

 2. 集成度拉满，一颗芯片搞定所有

 芯片内部集成了650V功率MOSFET、启动控制电路、VDD电压控制电路、AC交流信号同步检测电路、低压差稳压器等所有核心模块，相当于把一整套电源控制逻辑“塞进”一颗SOP-8封装的芯片里，外围只需要少量阻容、二极管就能工作，设计难度直接降到最低，新手工程师也能快速上手。

 3. 封装小巧，适配极致紧凑的产品

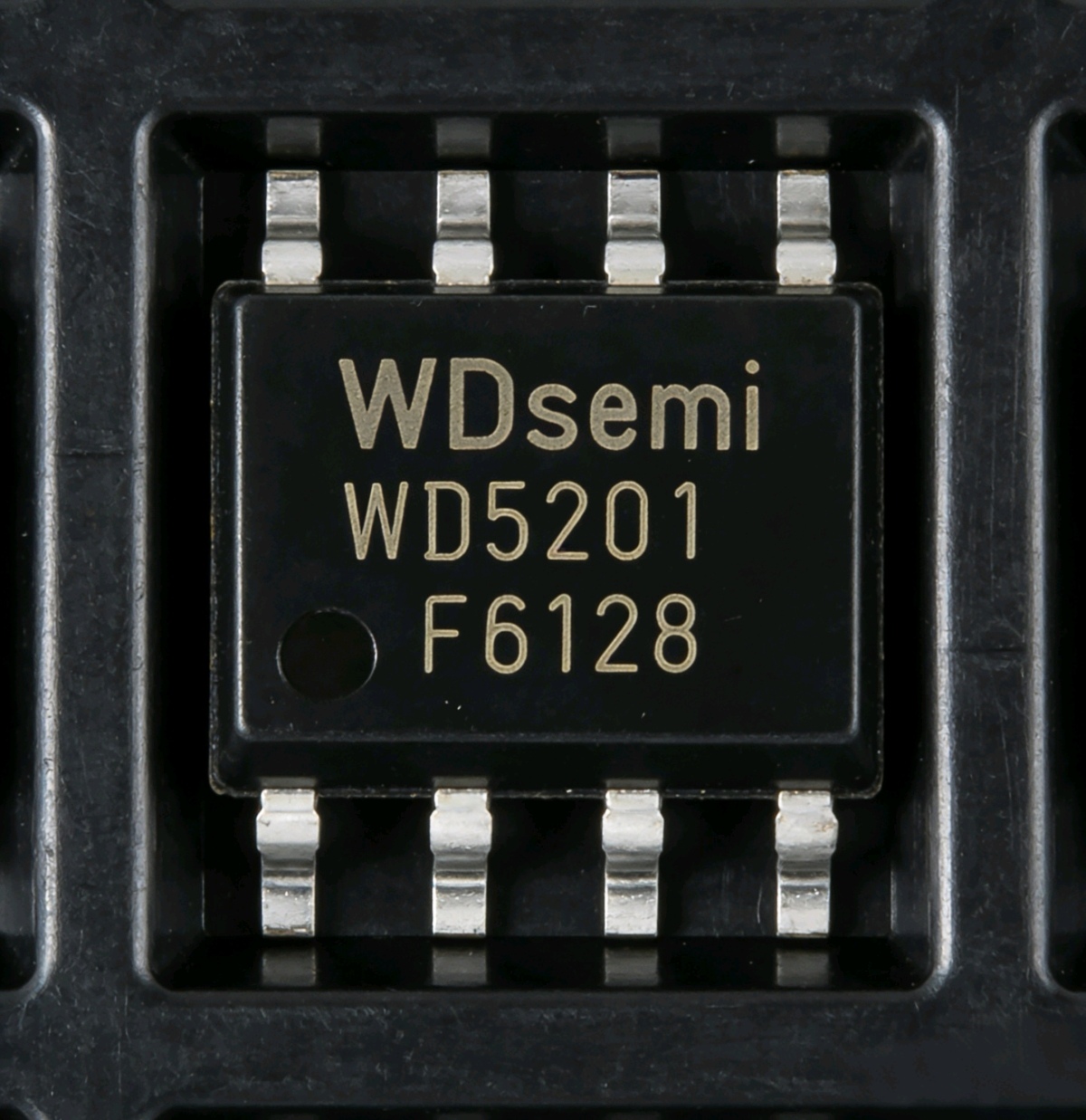

 采用SOP-8的标准贴片封装，体积小巧，不管是墙壁开关、智能调光器这类空间极度受限的产品，还是小家电的迷你控制板，都能轻松放下，完美适配消费电子“小型化、轻薄化”的设计趋势。



三、典型应用场景：这些产品用它直接“封神”

 1. 小家电电源

 电饭煲、电水壶、破壁机、空气炸锅等小家电的控制板供电，用WD5201替代传统开关电源，不仅成本更低、体积更小，还能提升产品的可靠性，降低售后故障率。

 2. 墙壁开关与智能调光器

 智能墙壁开关、调光器、触摸开关这类产品，内部空间极其有限，WD5201的无电感、小体积方案，能完美嵌入开关面板，同时满足宽电压输入、低待机功耗的要求，是智能开关电源方案的最优解。

 3. 其他中小功率离线式供电

 比如智能家居传感器、智能插座、小型家电控制器、LED驱动辅助供电等，只要是中小功率的AC-DC供电需求，WD5201都能以低成本、高可靠性的方案完美适配。

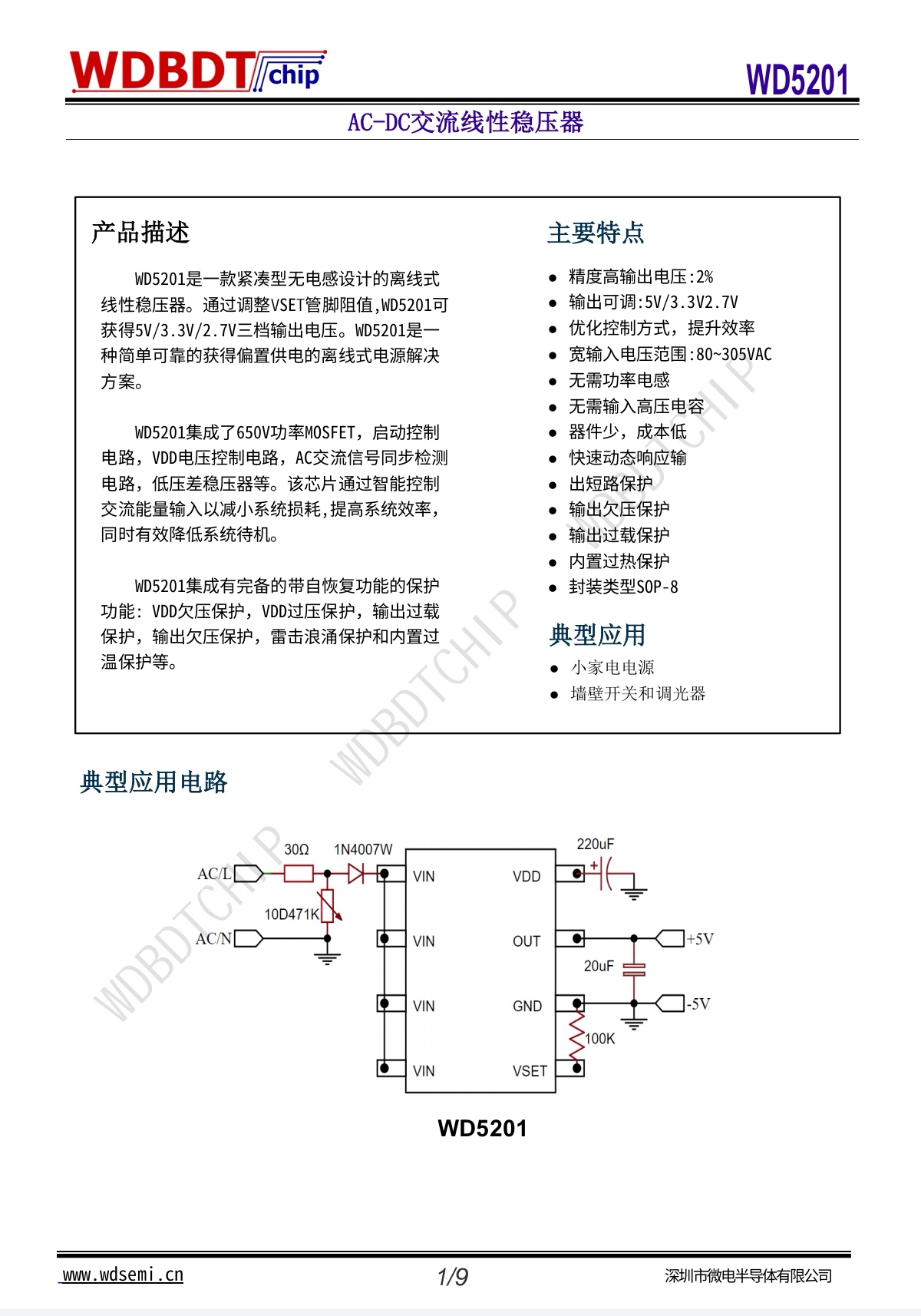

四、典型应用电路：极简设计，快速量产

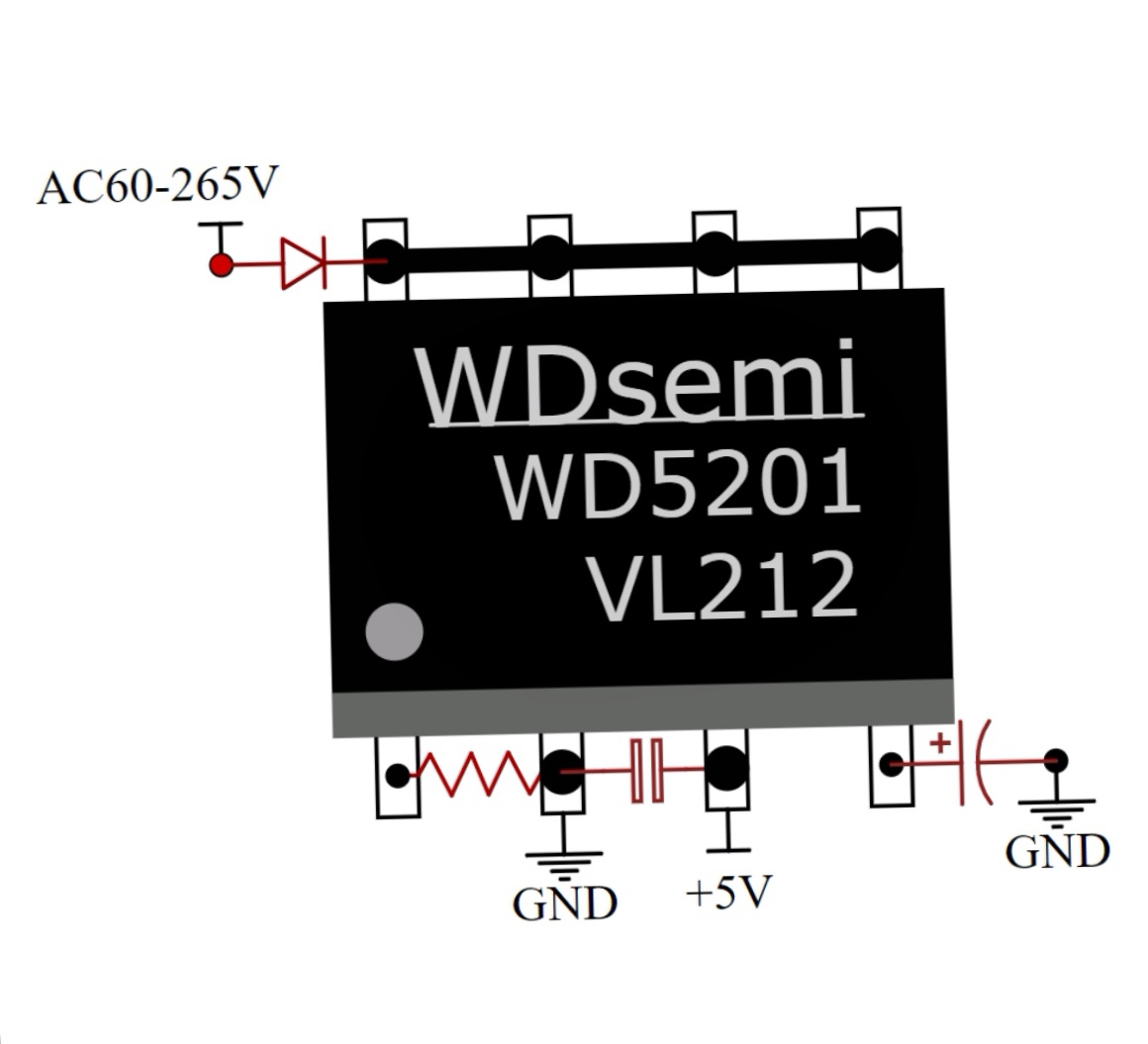

 从WD5201的典型电路就能看出，整个方案的外围元件少到极致：

 - 输入侧仅需30Ω限流电阻、1N4007W整流二极管、10D471K压敏电阻做浪涌防护；

​- 芯片侧仅需220uF VDD储能电容、20uF输出滤波电容、100K VSET设置电阻；

​- 整个电路没有复杂的磁性元件，调试难度极低，画一次板就能直接量产，大幅缩短产品开发周期。



五、总结：电源设计的“降本增效”最优解

在消费电子内卷加剧的今天，降本、提效、缩体积是所有产品的核心诉求，而WD5201这款AC-DC线性稳压器，正好精准踩中了所有需求点：无电感、无高压电容的极简设计，大幅降低BOM成本和PCB空间；宽电压、多档位输出，适配全场景需求；全功能保护、高可靠性，让产品更耐用；超小封装，完美适配小型化产品。

不管是做小家电、智能开关，还是其他中小功率AC-DC供电产品，WD5201都是当前市场上极具竞争力的电源方案，堪称电源设计工程师的“降本神器”。
