MP6908是MPS(Monolithic Power Systems)推出的经典副边同步整流芯片,广泛应用于反激式电源的次级整流。但随着国产半导体崛起,工程师们面临几个现实问题:


  • 供货周期长:进口芯片交期不稳定,项目进度难把控

  • 成本压力大:MPS品牌溢价明显,量产成本敏感

  • 技术支持弱:原厂FAE响应慢,调试阶段效率低

芯茂微LP35119A正是针对这一痛点推出的Pin-to-Pin兼容方案,无需改板即可直接替换。


芯片定位与核心特性

LP35119A是什么?


芯茂微LP35119系列的高性能版本,专为CCM/QR/DCM全模式反激电源设计,主打高耐压、快关断、极简外围。


核心参数 LP35119A 对标优势
D脚耐压 200V 高于行业常见的100-150V
驱动电压 10V(最大值) 兼容主流MOSFET
关断延迟 25-33ns 极快,降低CCM模式损耗
工作模式 DCM/QR/CCM 全模式自适应
封装 SOT23-6L 与MP6908完全一致

Pin-to-Pin兼容性详解

管脚对比(SOT23-6L)

管脚号 LP35119A MP6908 兼容性
1 NC(悬空) NC ✅ 完全一致
2 GND GND ✅ 完全一致
3 T(接地/悬空) SYNC/模式设置 ⚠️ 需处理
4 VCC VCC ✅ 完全一致
5 DRV DRV ✅ 完全一致
6 D(检测+供电) VD ✅ 功能一致

关键差异点:T脚处理


这是替代时唯一需要注意的地方:


  • LP35119A的T脚:固定功能,接地或悬空即可,最小导通时间固定为1.2μs

  • MP6908的3脚:通常是模式选择或同步信号输入

替代建议:直接将T脚接地或悬空,无需额外电路。LP35119A内部已优化好全模式适配逻辑。


外围参数调整指南

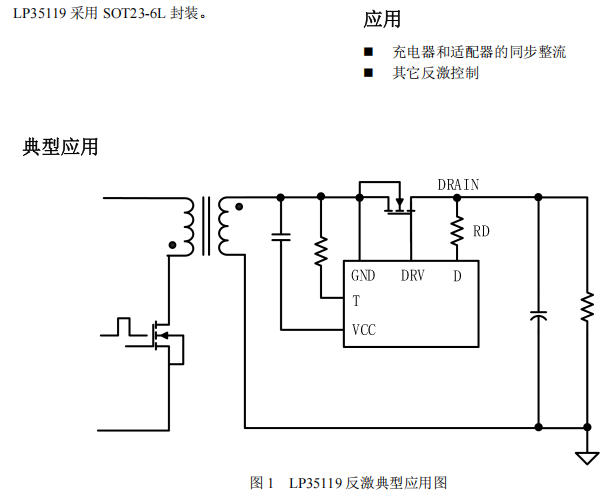

虽然可以Pin-to-Pin直接替换,但外围器件建议按LP35119A规格优化:

1. D脚串联电阻RD(关键!)

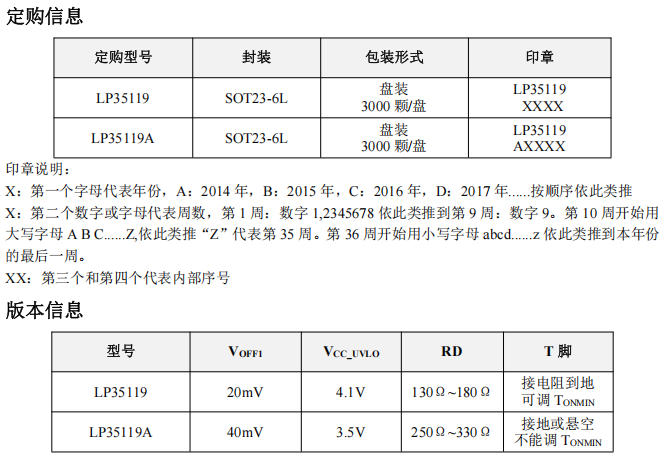

参数 LP35119 LP35119A MP6908参考
RD推荐值 130-180Ω 280-400Ω 通常100-200Ω
作用 调节关断阈值+增强抗负压 同上,但阈值更高 基础保护

调整原因

  • LP35119A的关断阈值VOFF1为40mV(LP35119为20mV)

  • 更大的RD电阻可确保关断点准确,避免CCM模式下提前关断

实操建议:替代MP6908时,将原RD电阻(如有)改为330Ω左右

2. VCC电容

  • LP35119A要求:≥470nF(耐压>25V)

  • MP6908常见设计:通常1μF以上

结论:原设计VCC电容一般可直接沿用,无需改动。

性能对比实测要点


替代后建议重点验证以下指标:

测试项 合格标准 注意事项
效率 与MP6908相当或更优 CCM重载时关注关断损耗
温升 SR MOSFET温度正常 LP35119A驱动能力强,确保快速开关
轻载啸叫 无异常噪音 TONMIN固定1.2μs,轻载频率需适配
短路保护 系统保护功能正常 快速关断特性有利于短路响应
EMI 通过认证标准 抖频特性可能略有差异

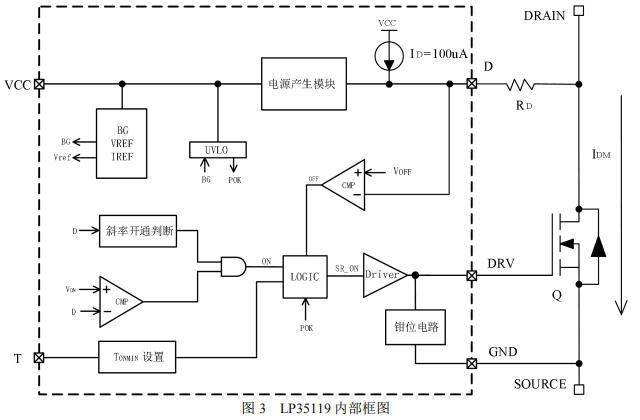

LP35119A的独特优势

  • 专利开通判定技术:避免激磁振荡导致的误开通,可靠性更高

  • VCC自供电:无需辅助绕组,简化变压器设计

  • 200V高耐压:D脚瞬态耐压裕量更大,抗雷击能力更强

快速替代 checklist


□ 确认封装:SOT23-6L,管脚1:1对应
□ T脚处理:接地或悬空(推荐接地)
□ 调整RD电阻:改为280-400Ω(推荐330Ω)
□ 确认VCC电容:≥470nF,耐压>25V
□ 重载效率测试:验证CCM模式关断时机
□ 轻载稳定性测试:确认无异常振荡
□ 高低压启动测试:验证VCC供电稳定性


总结

维度 评价
替代难度 ⭐⭐☆☆☆(极低,仅需调整1颗电阻)
成本优势 ⭐⭐⭐⭐☆(国产价格,显著降低BOM成本)
性能表现 ⭐⭐⭐⭐☆(200V耐压+快关断,部分指标优于MP6908)
供货保障 ⭐⭐⭐⭐⭐(国产原厂,交期可控)


最终建议:


  • 紧急替代:直接替换,T脚接地,RD改为330Ω,快速验证

  • 全新设计:充分利用LP35119A的200V耐压优势,优化变压器匝比

  • 大规模量产:建议与芯茂微确认批次一致性,建立安全库存
