概述

这一节主要讲解如何使用J-Link或EZ-CUBE3对瑞萨RA芯片进行烧录。

最近在瑞萨RA的课程，需要样片的可以加qun申请：925643491。

视频教学

https://www.bilibili.com/video/BV1DjCvYcETV

样品申请

https://www.wjx.top/vm/rCrkUrz.aspx

参考程序

https://github.com/CoreMaker-lab/RA2E1

https://gitee.com/CoreMaker/RA2E1

源码下载

https://download.csdn.net/download/xinzuofang/90228567

硬件准备

首先需要准备一个开发板，这里我准备的是自己绘制的开发板，需要的可以进行申请。
主控为R7FA2E1A72DFL#AA0

软件准备

由于瑞萨芯片是最近才出的芯片，所以旧版的J-Link软件不一定支持，所欲需要下载较新的软件，同时J-Link需要V9以上。
下载地址：https://www.segger.com/downloads/jlink/

下载完成之后进行安装即可。

hex文件准备

hex文件格式是一种可以直接烧录到单片机并被其执行的格式。可以通过多种方法生成Hex文件，例如使用各种编译器将C程序或汇编程序转化为hex文件。
要在e2studio中设置输出hex文件，请按照以下步骤操作：选择项目->属性，然后按照以下配置进行设置。

之后选择C/C++构建->设置->工具设置->GNU ARM Cross Create Flash Image->General，在Output file format中选择Intel HEX进行输出HEX文件。

对程序进行重新编译，就会出现hex文件，文件一般在该项目的Debug文件夹中。

J-Link与瑞萨开发板进行SWD方式接线

J-Link接口如下所示。

烧录

打开J-Flash Lite进行烧录。

将芯片型号以及烧录方式选择好。

选择烧录文件。

HEX文件下载。

之后对开发板进行断电或者复位即可查看效果。

E2-CUBE3烧录

EZ-CUBE3（CYRCNEZCUBE03）是具有Flash存储器编程功能的片上调试仿真器，可以用于调试MCU程序或将程序烧写到MCU的内置Flash中。
EZ-CUBE3支持RA、RL78和RX产品家族MCU。

引脚配置

下表列出了引脚的使用情况。

接线方式

EZ-CUBE3 仿真器开关设置

对于烧录瑞萨RA，拨动开关配置到如下所示。

对RA族MCU进行Flash编程

本节将介绍使用 EZ-CUBE3 对 RA 微控制器的 Flash 进行编程时的系统配置以及启动/关闭顺序。
这里使用Renesas Flash Programmer软件进行下载。
下载链接：

https://www.renesas.cn/zh/software-tool/renesas-flash-programmer-programming-gui

创建 RA 新工程

Renesas Flash Programmer软件与 EZ-CUBE3 以及目标板正确连接后，会显示如下信息。

选择需要烧录的文件。

蓝色 LED 指示灯的状态信息

蓝色 LED 指示灯每 1 秒闪烁一次，表明 EZ-CUBE3 上电，固件运行正常，等待设备连接。
蓝色 LED 指示灯保持常亮，表示连接目标板成功。
蓝色 LED 指示灯快速闪烁，表示连接过程中出错，或出现通讯错误。此时，请断开与 PC 的连接后，重新连接。

操作模式的切换取决于复位过程中的MD引脚状态：
MD = 1：复位后进入单片模式。
MD = 0：复位后进入SCI引导模式。

串口烧录

串行编程模式包括：
通过SCI9的引导模式（Boot mode with SCI9）。

boot模式可以通过跳线帽进行设置。

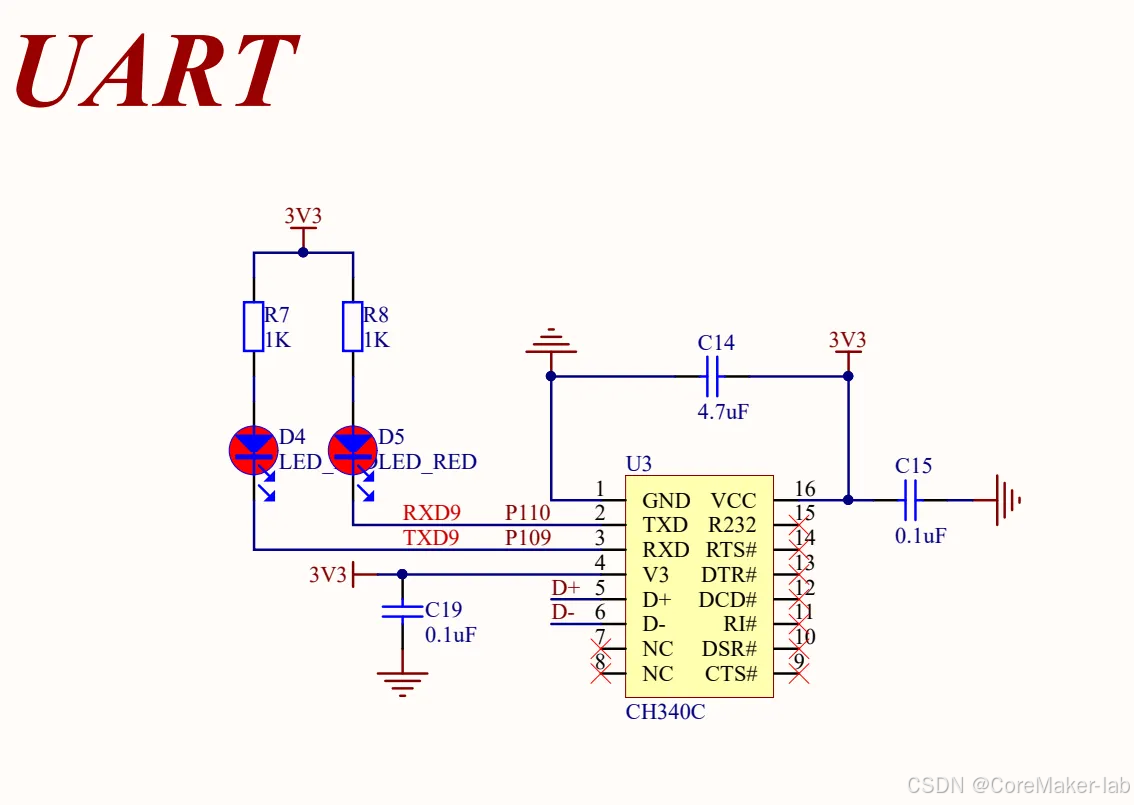

板载已经将P109,P110给连接出来。

打开Renesas Flash Programmer进行烧录。

新建一个工程。

烧录设置。

若出现下列报错,需要按一下复位按键,在重新设置即可。

烧录成功如下所示。
