2025.1.6 移植别人的中文库显示OLED时出现大量错误：

例如：

Hardware\OLED_Data.c(379): error:  #253: expected a ","

Hardware\OLED_Data.c(381): error:  #8: missing closing quote

解决方法：

添加控制参数--no-multibyte-chars

表面原因：直接将UTF-8格式的汉字写在程序中，软件默认不支持。

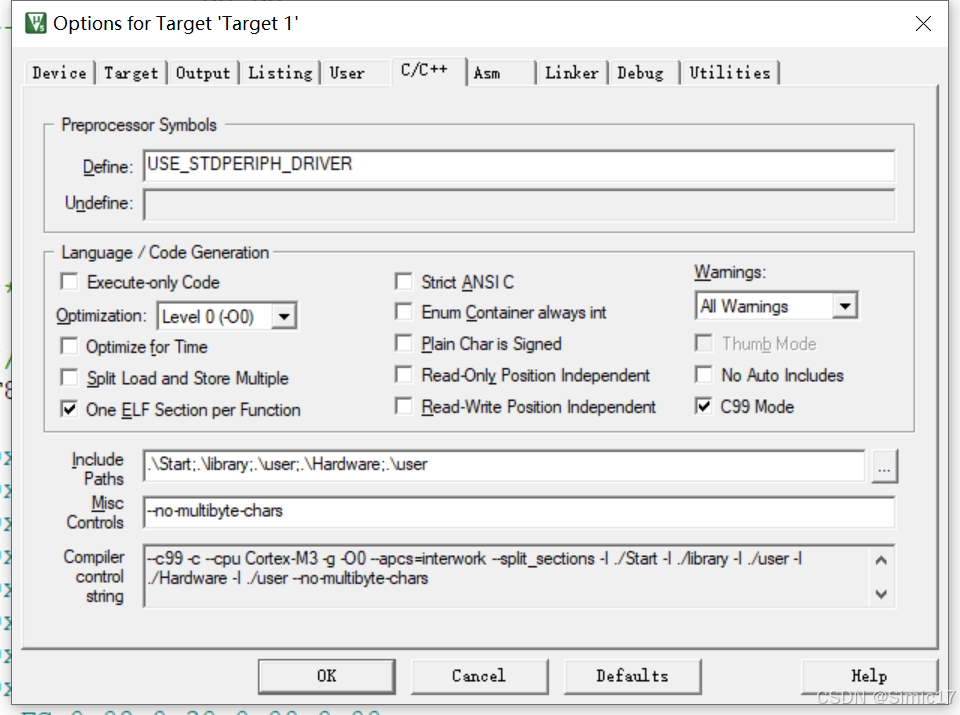

解决方法：工程选项--C/C++--Misc   Controls写入以下控制参数：--no-multibyte-chars

2025.1.7 复用推挽输出和普通推挽输出

GPIO_Mode_AF_PP（复用推挽输出）

• 功能：用于将 GPIO 引脚配置为复用功能的推挽输出模式。这意味着该引脚可以被用作片内外设的特定功能，例如 UART 的 TX 线、SPI 的 SCK 线等。

• 应用场景：适用于需要将 GPIO 引脚用于特定外设功能的情况。

• 特点：具有较强的驱动能力，可以直接驱动负载。

GPIO_Mode_Out_PP（普通推挽输出）

• 功能：用于将 GPIO 引脚配置为普通的推挽输出模式。在这种模式下，GPIO 引脚可以输出高电平或低电平。

• 应用场景：适用于一般的数字信号输出，如控制 LED、继电器等。

• 特点：同样具有较强的驱动能力，适合驱动小型负载。

2025.1.9 TIM_GetITStatus 和 TIM_GetFlagStatus

TIM_GetITStatus 和 TIM_GetFlagStatus 是 STM32 标准外设库中用于检查定时器状态的两个不同函数，它们用于不同的目的：

TIM_GetITStatus

• 用途：用于检查定时器中断状态.

• 参数：定时器实例（如 TIM1）；中断源（如 TIM_IT_Update），表示要检查的特定中断类型.

• 返回值：返回一个状态值（SET 或 RESET），表示指定的中断是否被触发.

• 使用场景：当你需要检查定时器的某个中断是否已经被触发时使用，通常在中断服务程序（ISR）中使用，以确认是否应该处理该中断.

TIM_GetFlagStatus

• 用途：用于检查定时器状态标志.

• 参数：定时器实例（如 TIM1）；状态标志（如 TIM_FLAG_Update），表示要检查的特定状态标志.

• 返回值：返回一个状态值（SET 或 RESET），表示指定的状态标志是否被设置.

• 使用场景：当你需要检查定时器的某个状态标志是否被设置时使用，可以用于中断服务程序中，也可以用于其他地方检查定时器的状态，如定时器溢出、捕获等事件.

二者区别

• 检查对象不同：TIM_GetITStatus 检查的是中断状态，而 TIM_GetFlagStatus 检查的是状态标志.

• 使用目的不同：TIM_GetITStatus 通常用于中断服务程序中，以确认是否应该处理某个中断；TIM_GetFlagStatus 可以用于更广泛的状态检查，包括但不限于中断.

• 应用场景不同：TIM_GetITStatus 更专注于中断处理逻辑，而 TIM_GetFlagStatus 可以用于更广泛的状态监测和控制逻辑

综上，如果需要处理中断事件，通常使用 TIM_GetITStatus；如果需要检查定时器的某个状态，可以使用 TIM_GetFlagStatus

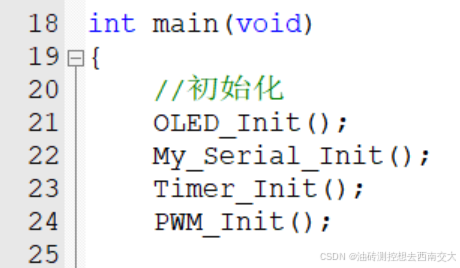

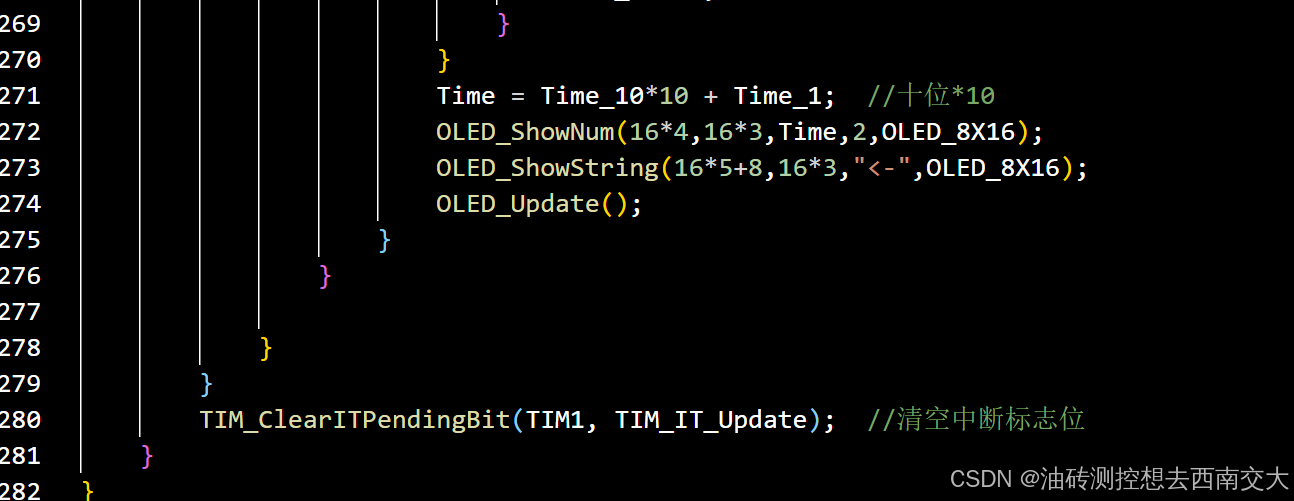

  今天初始化“Timer_Init()”函数的时候发现程序会卡住，分析之后发现是因为“Timer.c”文件是包括了中断的（标志位更新中断），但是进入中断函数后没有将中断位手动置零，导致程序卡死：

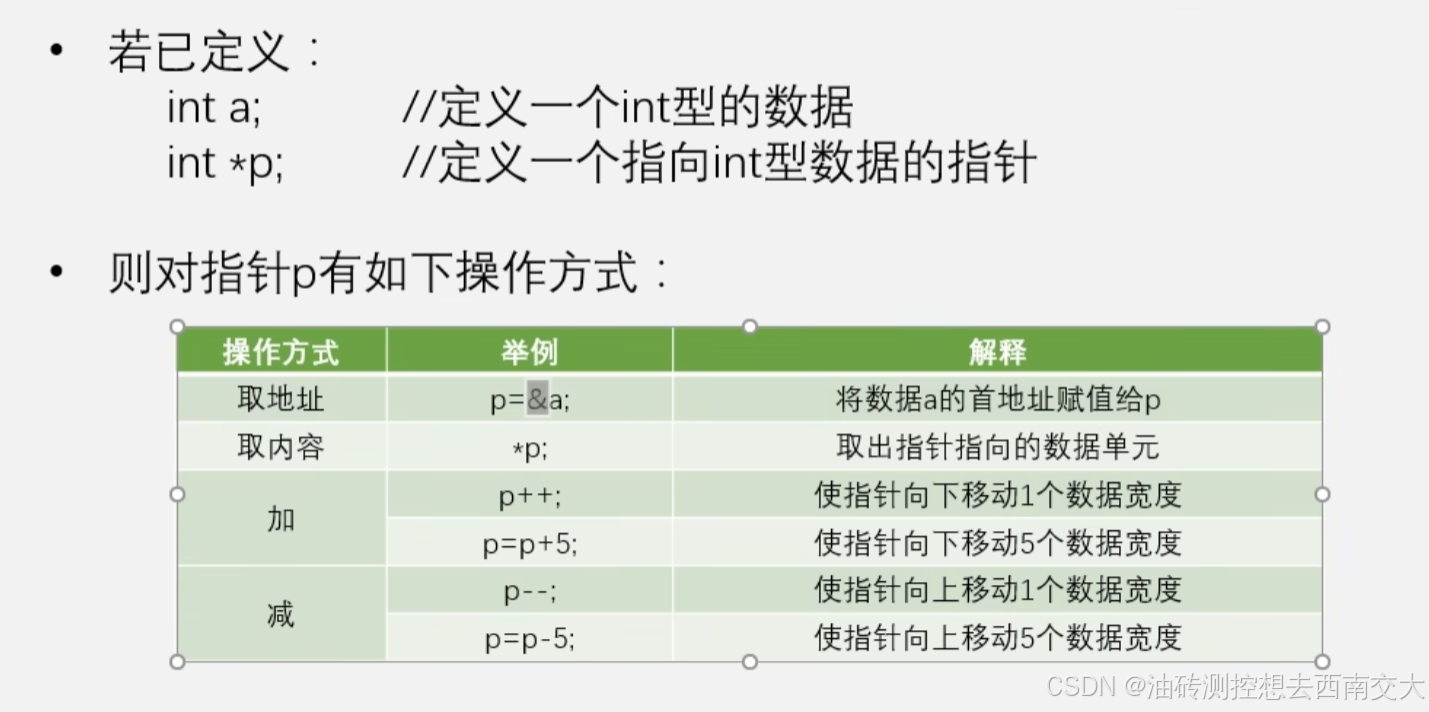

再次复习一下指针的基础知识：

2025.1.14  PWM。。。。。

今天遇到一个问题，需要调用一个定时器中断去读取定时器输出的PWM信号信息，但是读取的信号一直是“0”，尽管我把占空比设置为100%，捣鼓了很久发现了一个很基础的问题：

PWM是利用TIM2生成的，但同时我的定时器中断读取函数也是用的TIM2，所以造成了冲突。

最后的PWM定时器设置会把中断定时器设置覆盖！

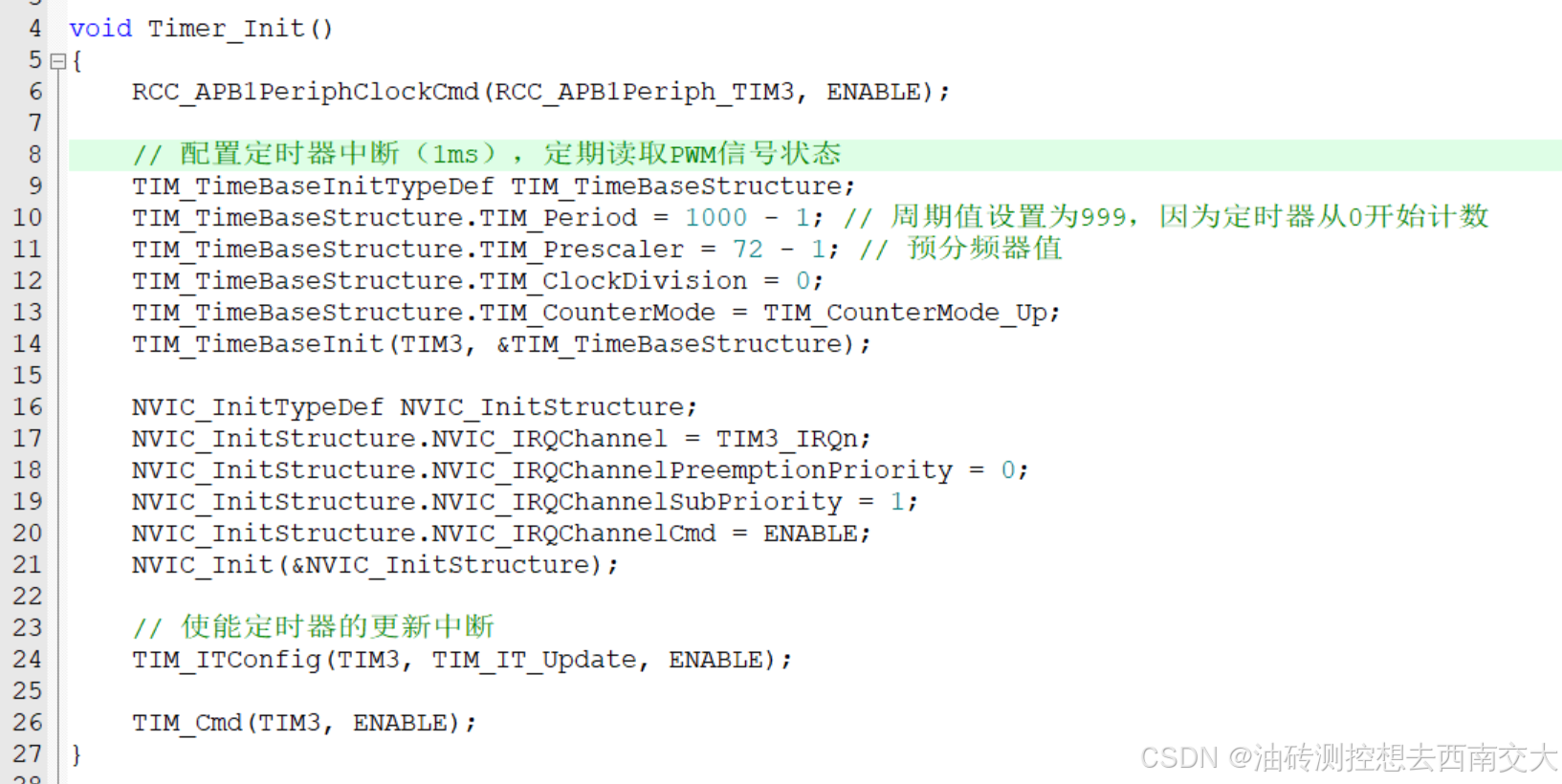

所以我把定时器中断的定时器改为了TIM3，对应的复用GPIO口和定时器设置也要改：

可以看到TIM3的通道一在PA6

第二个问题：

设置好了中断定时器、PWM输出，但是串口助手收到的数据全是0。改了半天，没想到问题出在电平读取函数：uint8_t pwmStatus = GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_2);

PA2输出PWM，按理来说没有问题，只需要再将pwmStatus串口发送即可，但是数据就是全是0.

最后使用GPIO_ReadInputDataBit来读取GPIOA的PIN2的实际引脚电平，反而成功了！

查了一些资料：

GPIO_ReadOutputDataBit来读取GPIO寄存器的输出数据位，这将反映定时器控制的PWM信号状态。然而，GPIO_ReadOutputDataBit和GPIO_ReadInputDataBit的区别在于它们读取的数据来源不同：

• GPIO_ReadOutputDataBit：读取的是GPIO寄存器的输出数据位，即GPIO寄存器中存储的值。这个值代表了GPIO引脚的预期输出状态，由定时器或其他外设控制。

• GPIO_ReadInputDataBit：读取的是GPIO引脚的实际电平状态，即引脚上实际检测到的电压电平。这个值可能受到外部电路的影响，例如，如果引脚连接了外部电路，可能会导致实际电平与预期输出状态不一致。

在大多数情况下，当您使用定时器生成PWM信号并通过GPIO引脚输出时，GPIO_ReadOutputDataBit和GPIO_ReadInputDataBit读取到的值应该是相同的，因为GPIO引脚的输出状态是由定时器控制的。但是，如果您的系统中有复杂的外部电路或噪声干扰，可能会导致实际电平与预期输出状态不一致。

使用GPIO_ReadOutputDataBit的一些原因

• 直接反映定时器控制的状态：使用GPIO_ReadOutputDataBit可以确保您读取到的是由定时器控制的PWM信号的预期状态，而不受外部电路或噪声干扰的影响。

• 简化调试和验证：在调试和验证PWM信号生成逻辑时，使用GPIO_ReadOutputDataBit可以更直接地检查定时器和GPIO配置是否正确

最后这个问题还是没有彻底搞懂，但是好在问题解决了，回头再来想想这个奇怪的现象.......
