前言

最近工作中使用了cadence去绘制一个简单的双层板，之前一直用的AD画的板子，cadence使用不熟练，在此记录一下使用心得。因为目前还未使用cadence绘制高层板，并且在生成制版文件上也遇到了一些问题。此篇文章记录一下生成相关制版文件的过程。

注：仅个人记录，如有错误，敬请海涵！

---

一、文件种类

除去一些要求的描述性文件，需要制作的文件主要分为三种：BOM表、光绘文件（gerber文件）、装焊图。注：输出文件之前请确保板子不需要修改，不然反复生成文件很浪费时间！

二、BOM表

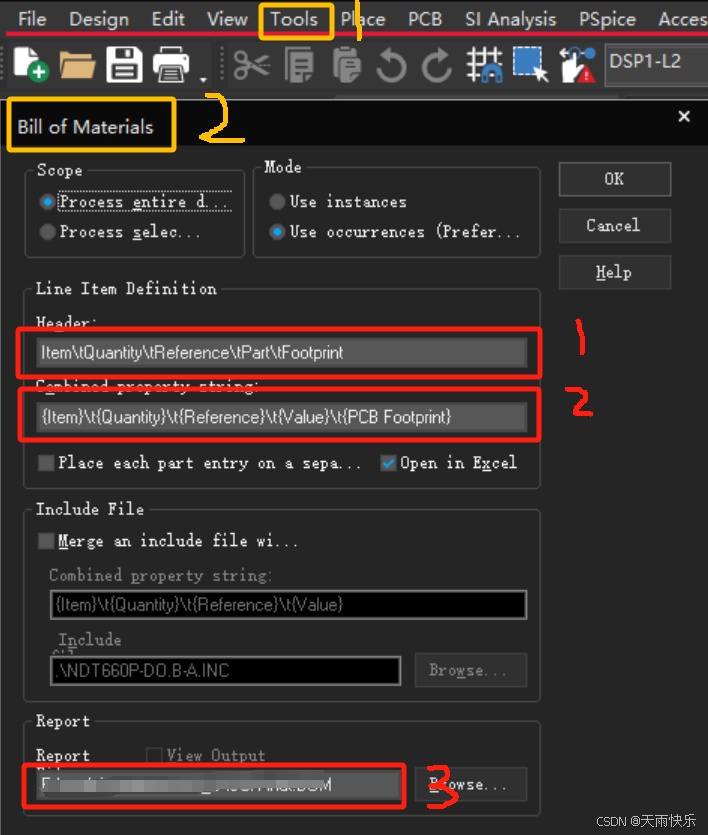

BOM表导出较为简单，打开原理图(.dsn)文件，依次点击Tools-Bill of Materials打开如图所示界面。红色方框1，2里修改BOM表对应的表头以及内容。红色方框3修改BOM表生成的地址。

BOM表生成后按序进行修改。

三、光绘文件

1.drl钻孔文件

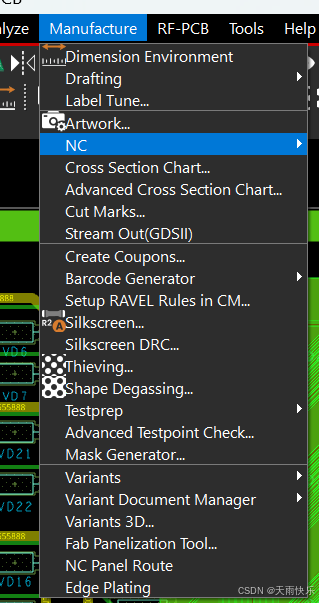

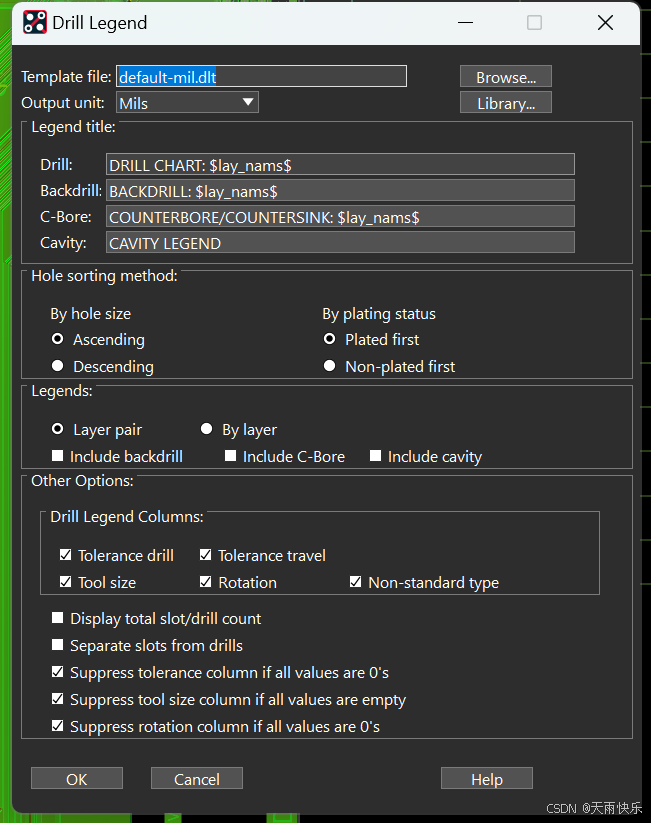

生成光绘文件之前需要先把钻孔文件生成了，打开.brd文件，依次打开Manufacture-NC-

Drill Legend选项卡，如图所示。

此处用于生成板上所有过孔的汇总表。需要先生成，生成之后放在板边即可。如图所示：

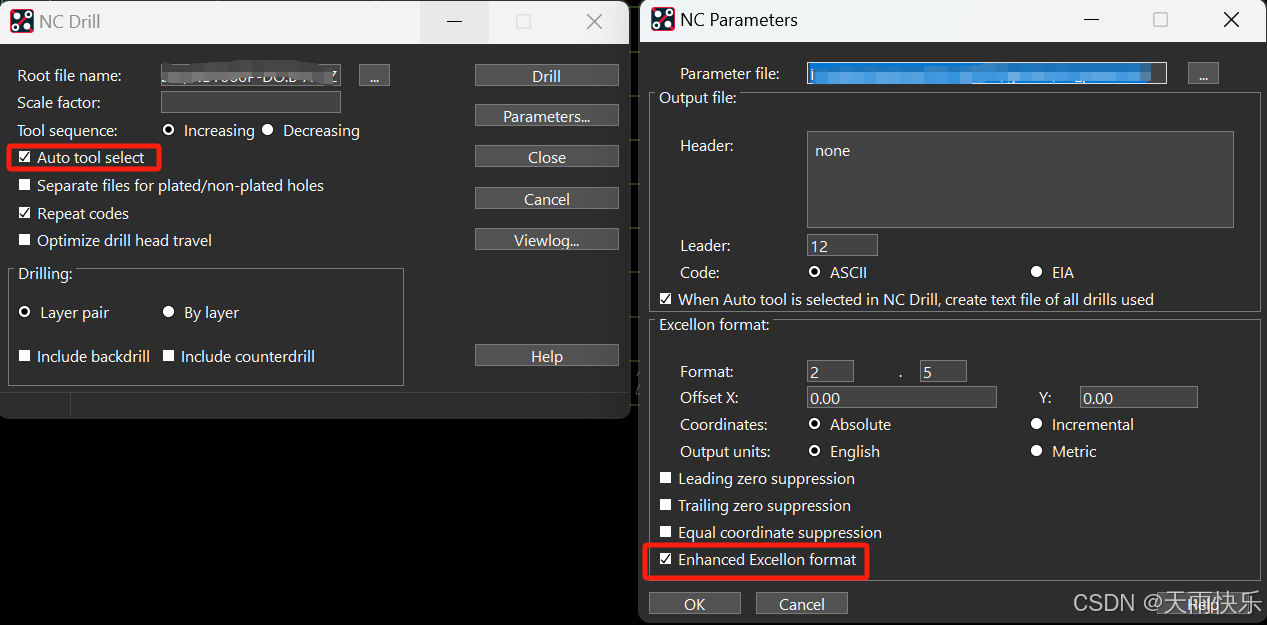

接着就可以生成对应的.drl文件，还是刚刚的Manufacture-NC选项卡，此处打开NC Drill选项卡。选好需要生成文件的地址，点击Drill即可生成。

由于本人后续使用CAM350软件对gerber文件进行检查，因此红框的两个选项需要勾选上，不然CAM350会识别不出.drl文件。

其他的一些选项此处不再赘述。

2.光绘文件

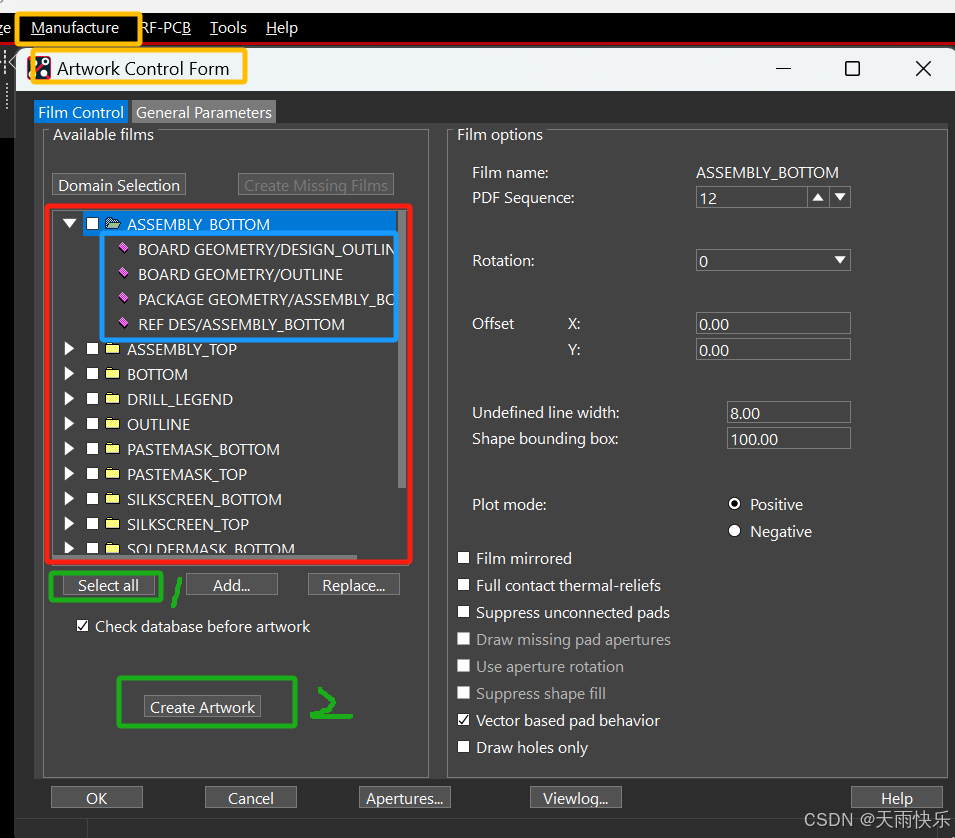

打开Manufacture-art work 选项卡，出现如图所示的界面。

如红框所示的区域是主要需要修改的地方。每个大点即使一个单独的.art文件，此处分为了ASSEMBLY_BOTTOM/ASSEMBLY_TOP/BOTTOM等等，根据自己的需要进行创建，右键空白处添加即可。

每个.art文件中需要添加里面包含的层（layer），如ASSEMBLY_BOTTOM里面附加了四个层，如图蓝框所示，此处也是根据自己的需要进行修改。右键add添加，delete删除。

配置好全部的文件后依次点击绿色方框即可进行输出，建议设置输出到特定文件夹，不然会默认输出到.brd文件所在的地址，文件太多很麻烦。

右侧是一些对应的设置，需要的可自行研究。

输出gerber文件后一定要记得检查！！本人使用的是CAM350进行检查，比较方便。

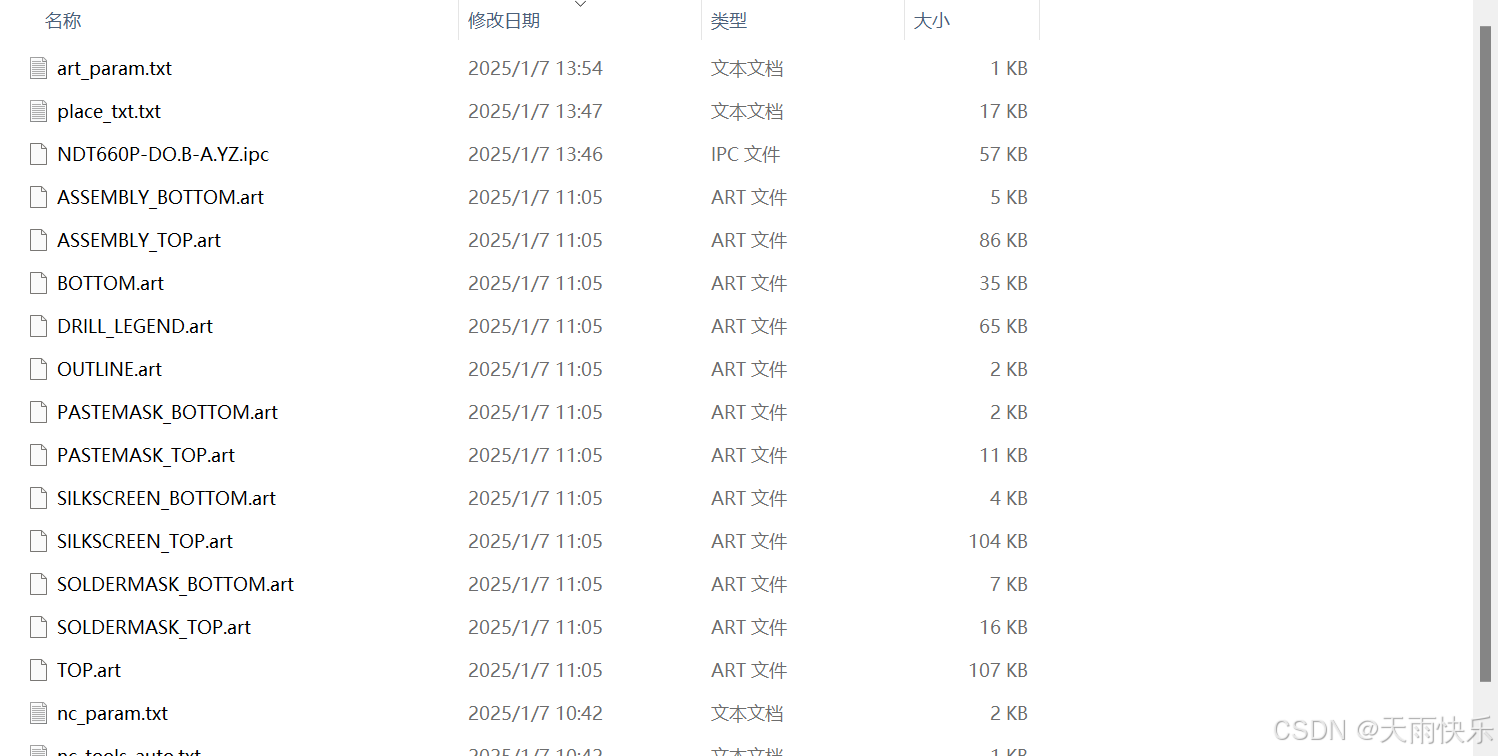

输出文件如下图：

3.IPC网表

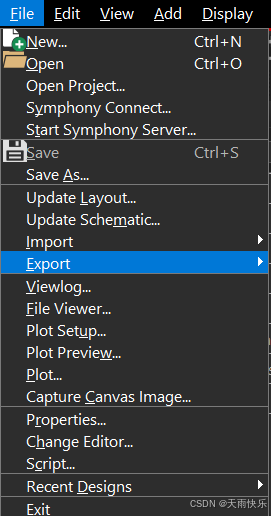

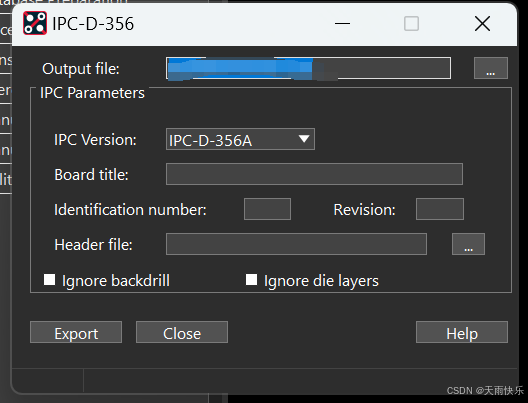

IPC网表也是制版文件中必备的一份，依次点击File-Export-IPC356选项卡，指定输出地址，点击Export输出即可。

三、装焊图

依次点击File-Export-dxf选项卡。需要依次修改红框1和红框2的内容。红框1里面就是指定DXF输出文件的地址与文件名。红框2则是要指定装配文件输出的层。

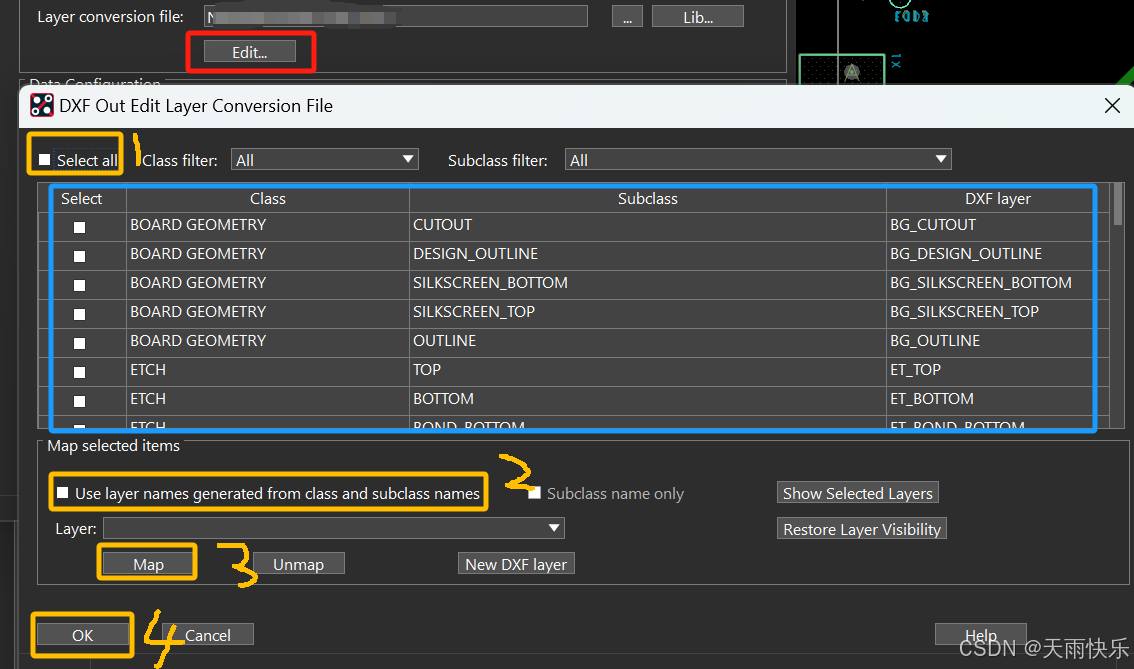

红框2的文件创建完毕后，需要进行一定的修改，去选定要输出成装配文件的层。点击Edit选项卡进行编辑。

蓝色框的内容为对应的层以及所属的类，刚开始点进去最右侧的DXF layer一栏应该是空的，按顺序点击黄色的方框，点到方框3-Map选项卡后DXF layer会自动匹配出来内容，然后点击OK即可。

最后Export输出就可以输出.dxf文件，可以使用AUTOCAD进行进一步的编辑。此处不再赘述。

---

总结

简单记录了一下candence输出一些必要的制版文件的过程，如有错误请见谅！
