01 STC32

---

一、输出正弦波

  刚才测试了PWM转换模拟信号的功能。  下面， 将 STC32硬件运算库加入工程文件中，  查看一下是否可以提高输出正弦波的速度。

二、对比结果

1、带有数学库

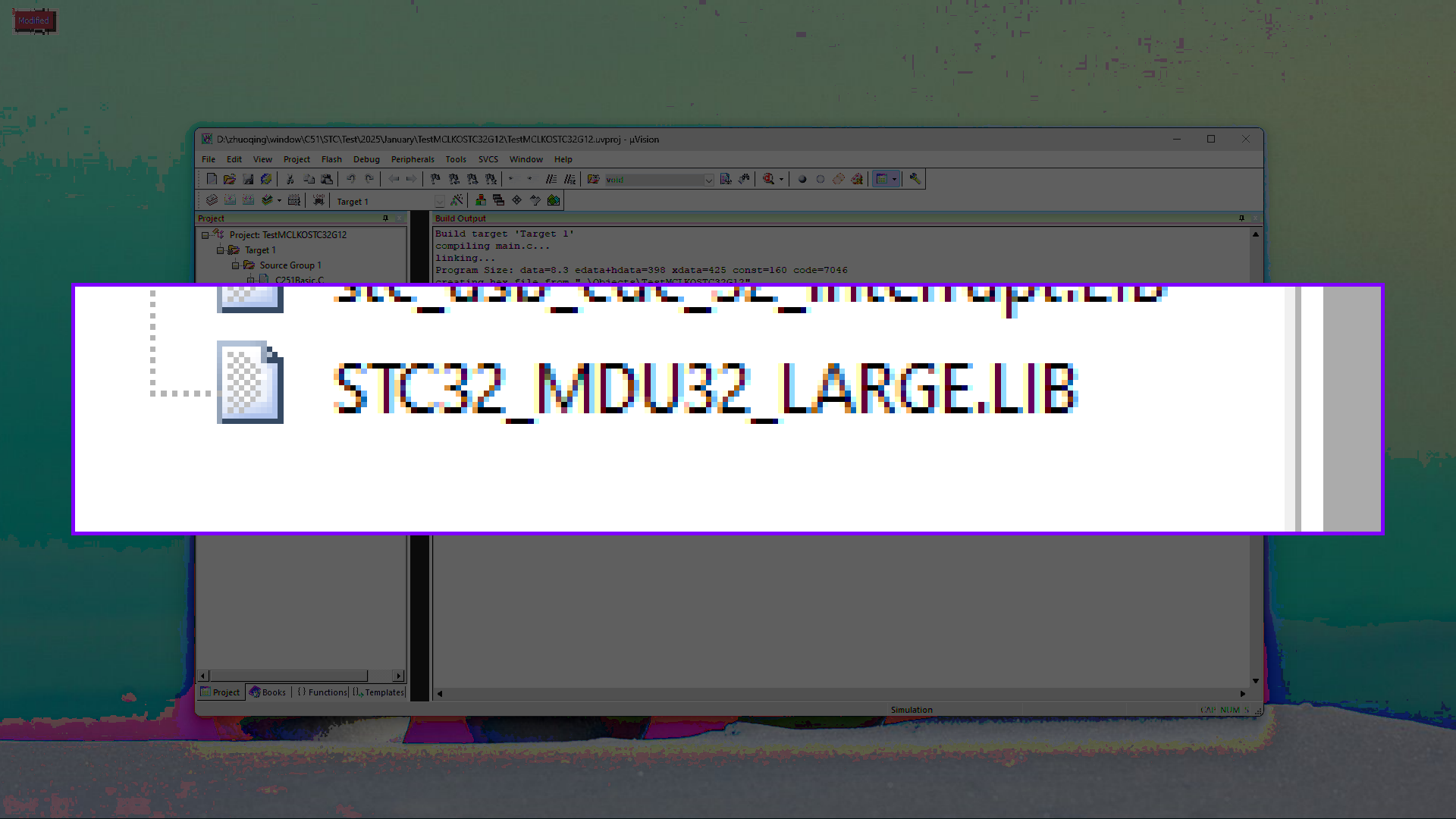

  首先，  将STC32G的硬件数据库加入工程文件，  此时， 主循环中计算sine函数使用硬件加速，  我们可以观察输出正弦波的波形以及频率。  平稳下来， 输出正弦波的频率为 180Hz. 这反应了当前计算sine 数值的循环速度。

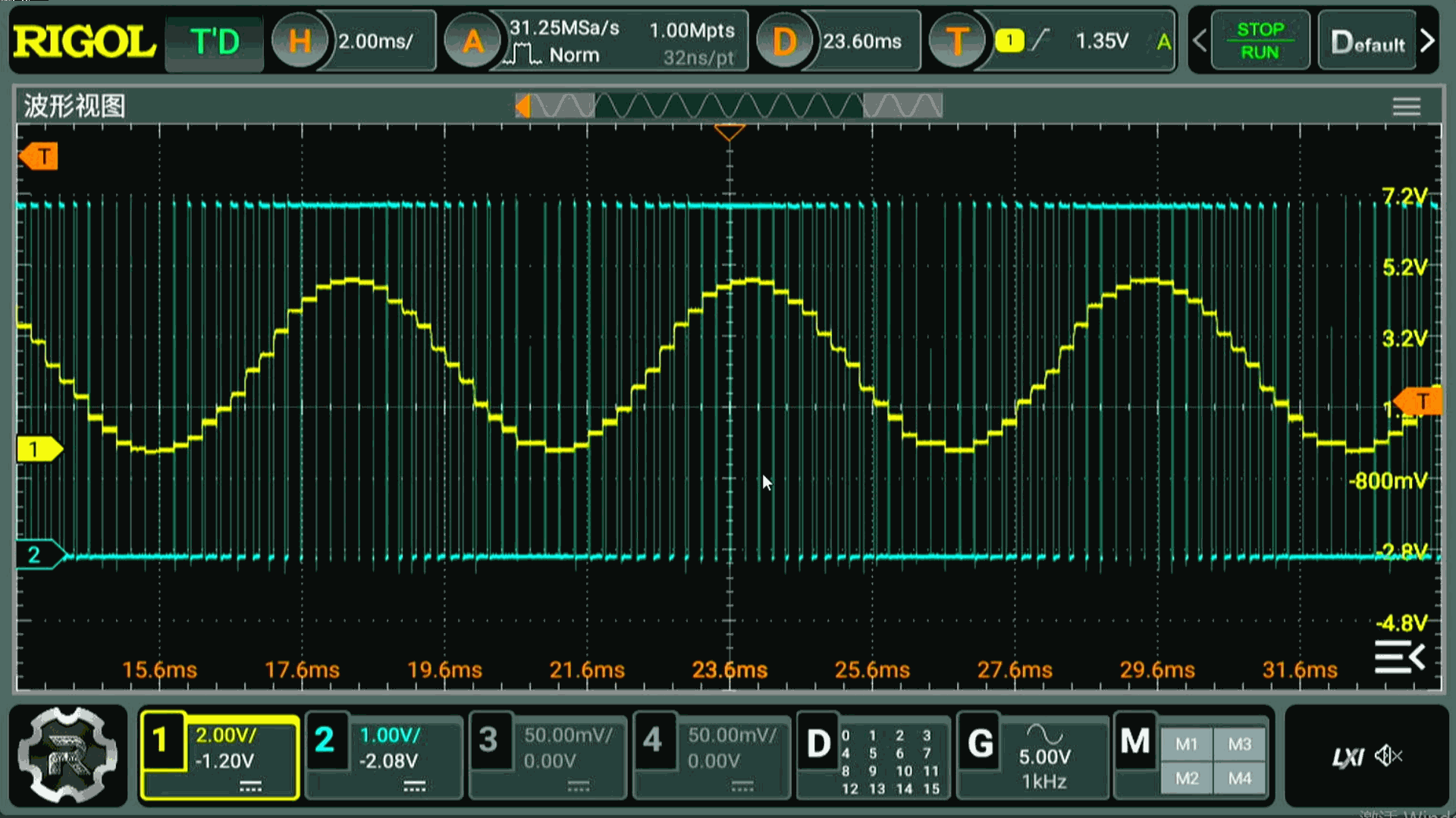

▲ 图1.2.1 使用数学库输出的正弦波形

2、取消硬件库

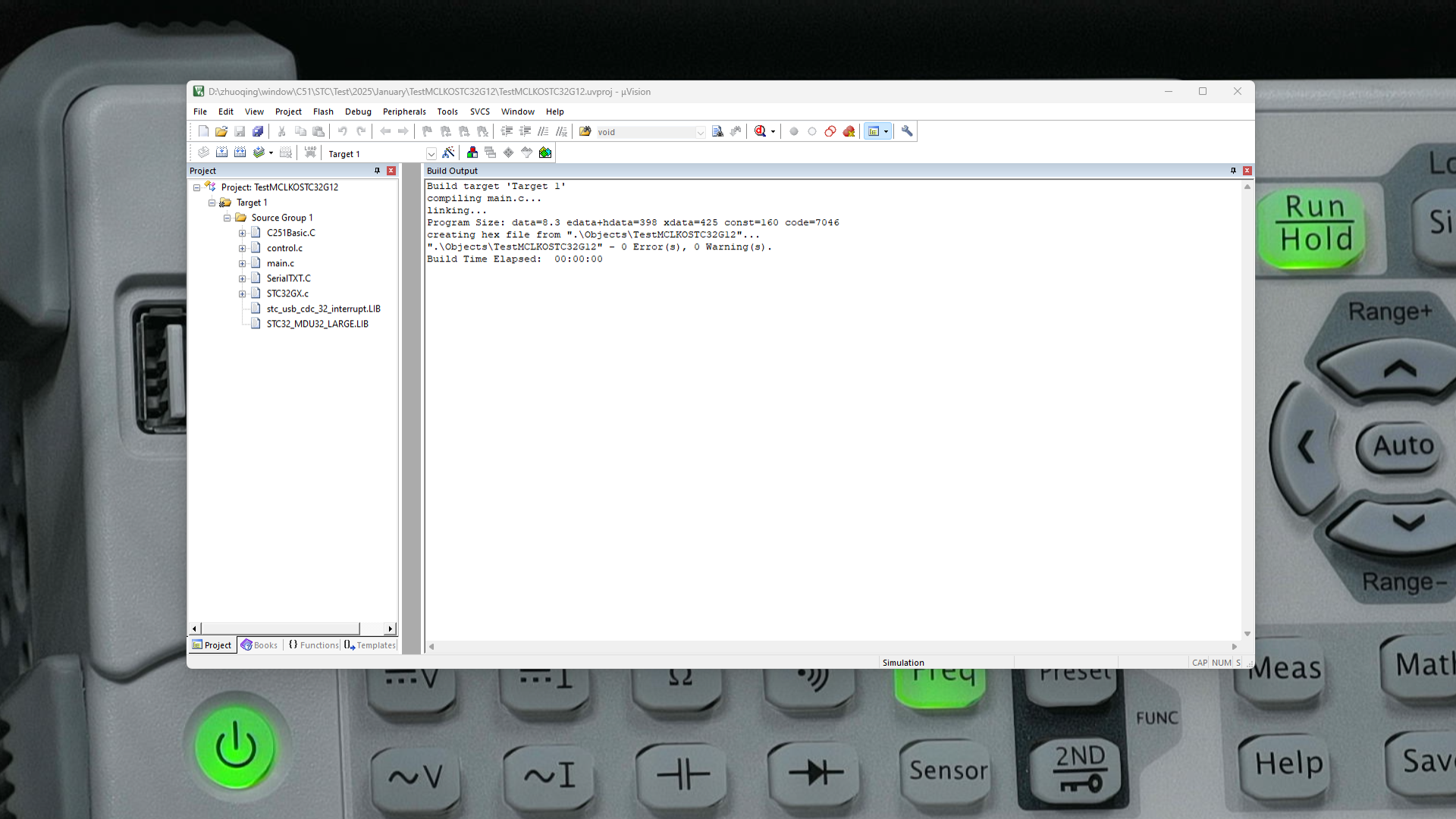

  下面将 STC32G数学库去掉。  重新进行编译， 下载运行。  令人感到惊讶的是， 去掉数学库之后的输出信号波形居然没有什么变化。  数字万用表测量的正弦波的频率， 居然比前面还高。 这就令人感到费解了。 难道STC32G使用数学加速硬件， 对于计算时间并没有任何影响吗？ 甚至， 增加了 硬件加速库之后， STC32G的三角函数运算速度反而变慢了呀！

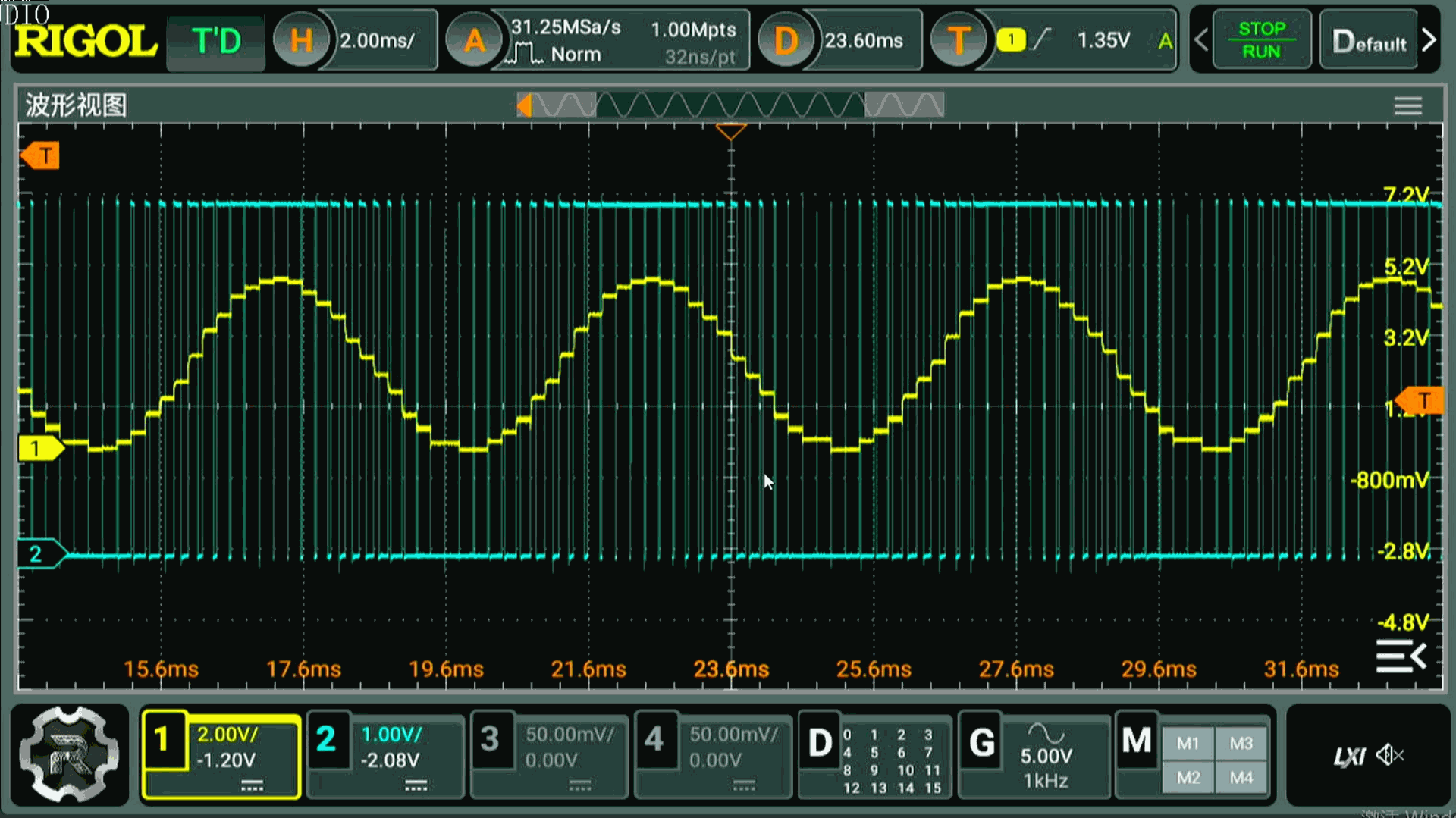

▲ 图1.2.2 取消硬件库输出的正弦波形



※ 总  结 ※

---

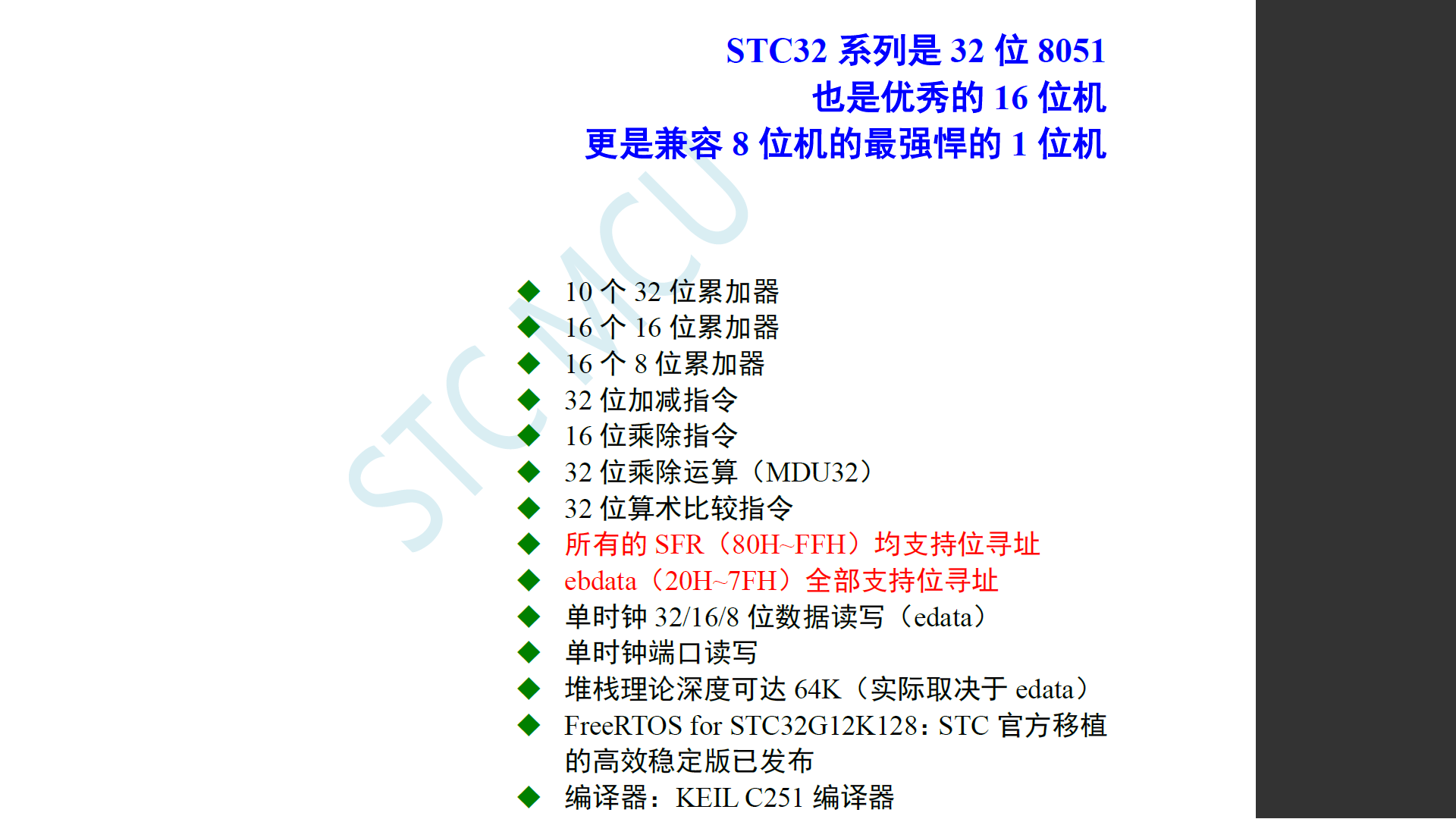

  刚刚测试了在STC32G单片机中增加硬件数学库的情况。  结果发现是自己想多了。  带有浮点运算和三角形运算加速硬件的是是 STC32F系列的单片机。 在STC32G单片机中没有，  同样， 在后面的STC8051单片机中， 也存在单精度浮点运算和三角函数硬件运算单元。  好吧。 对于STC32G， 它的确不配数学运算加速的能力。

补充测试

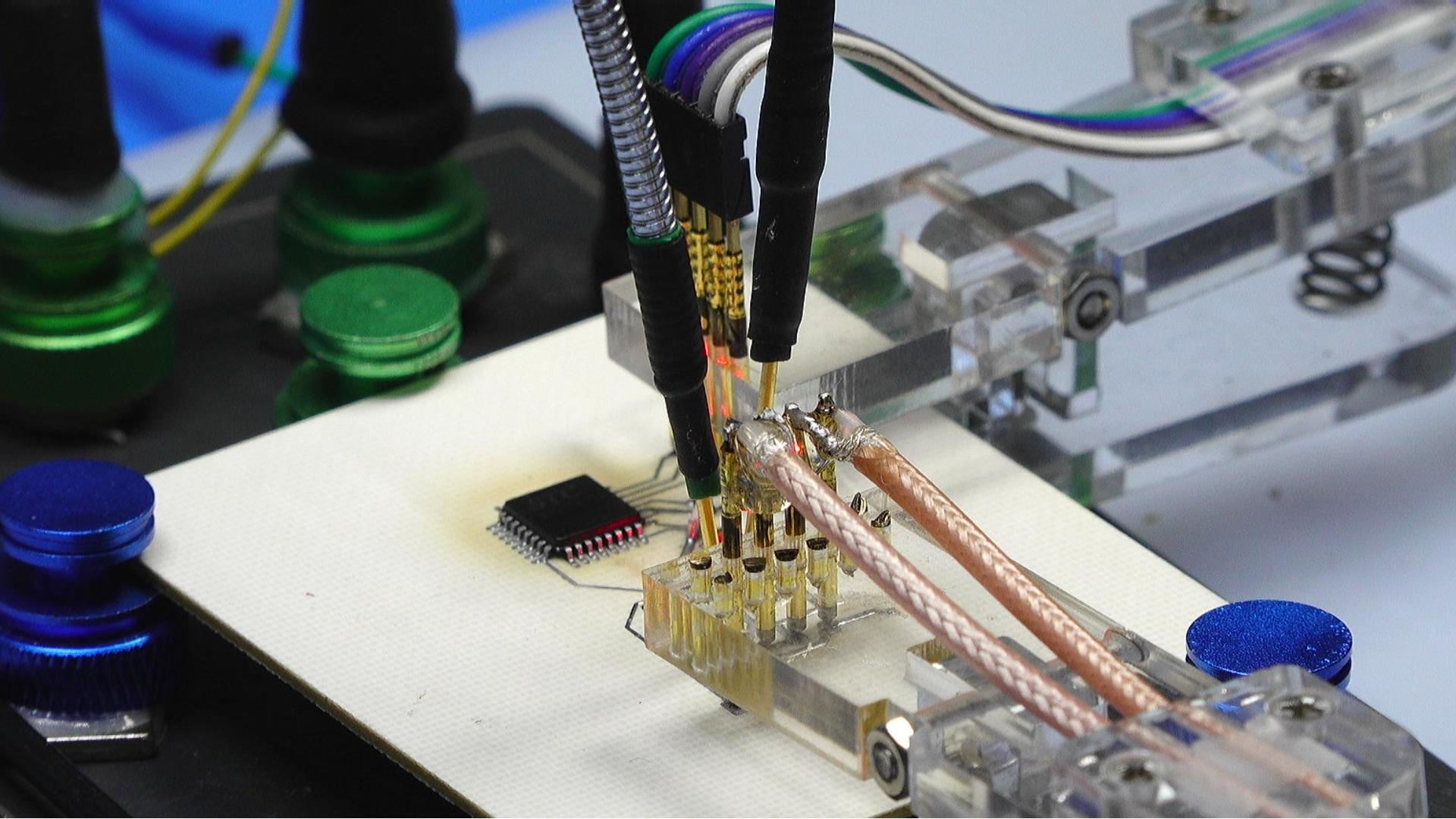

（1） STC32F单片机与 STC32G单片机的管脚是兼容的。 在原来STC32G单片机的测试电路板上， 更换上STC32F单片机。 管脚功能室完全兼容的。

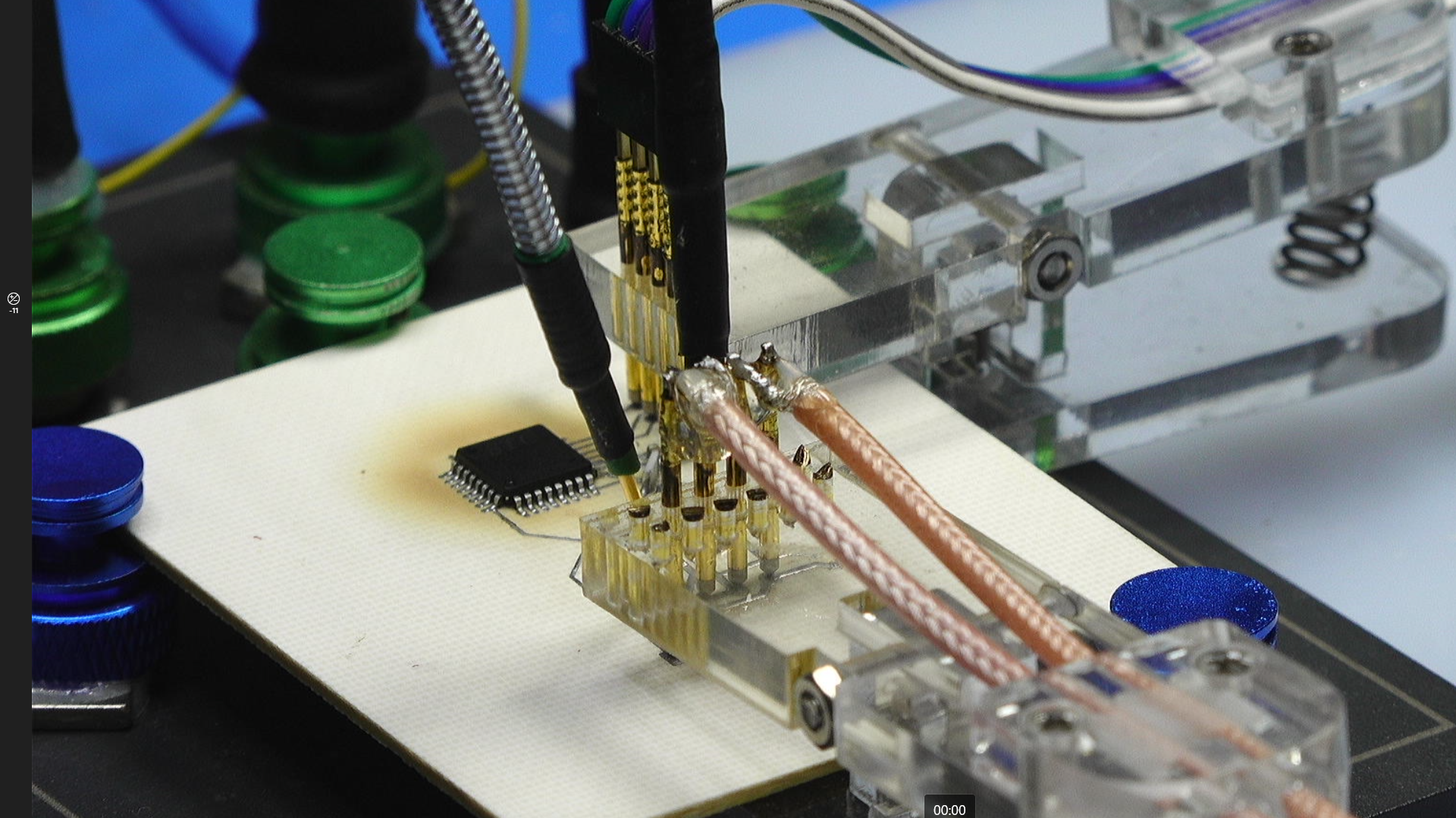

▲ 图2.1.1 更换STC32F单片机

（2） 测试 STC32F中的数学库函数。

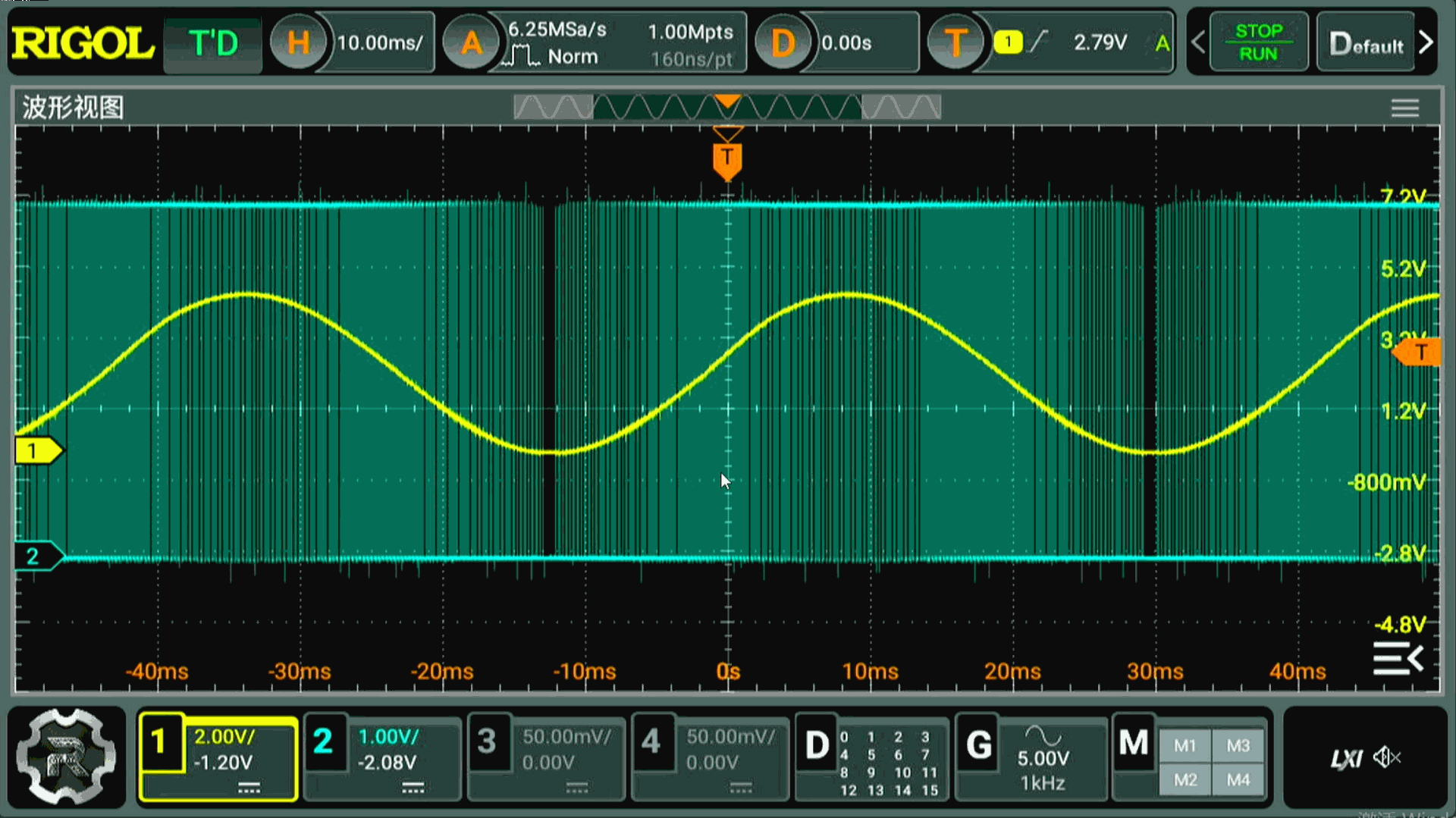

▲ 图2.1.2 STC32F单片机， 没有硬件数学库的情况下的波形

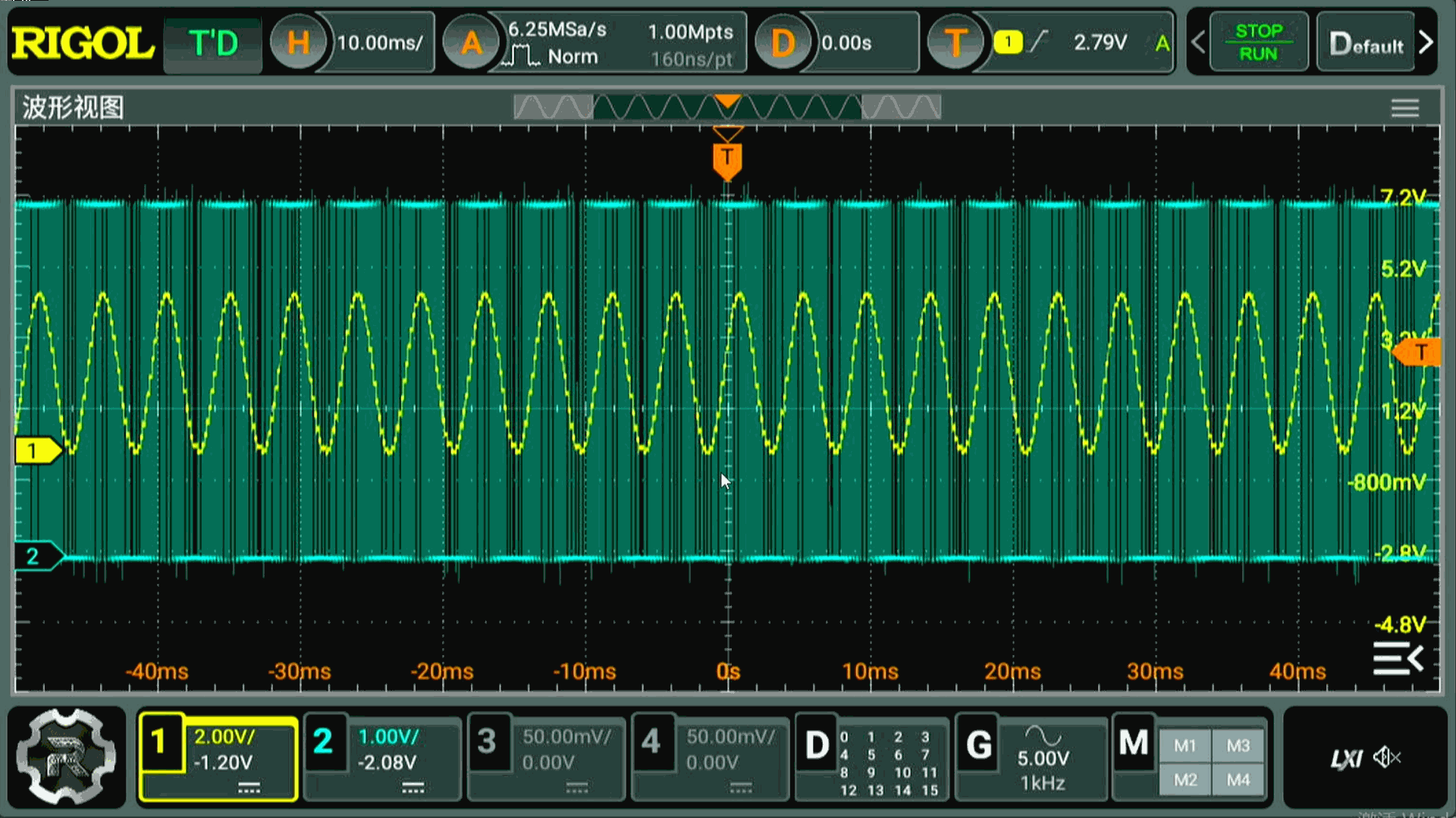

▲ 图2.1.3 带有硬件数学库对应的输出信号：STC32F

---
