allegro17.4协同-team design
生成partition_2文件夹，分板再文件夹内主档效果如图partition_2效果如图不可工作范围都会变暗。
·
分板协同步骤
1.选择PCB team design

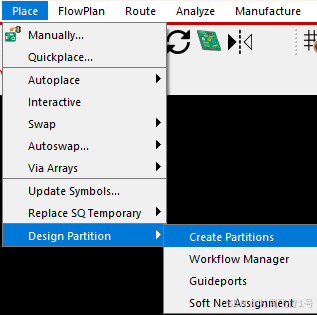

2. place->design partition->create partitions
3. 右键选择add rect或者add shape，框出要画的范围，尽可能大，协同的人只能在框内操作

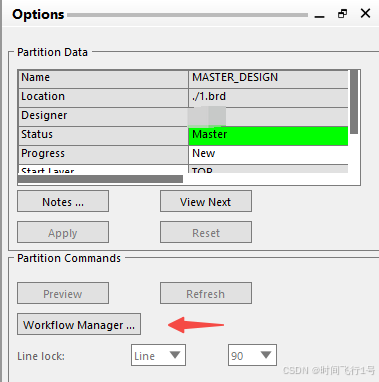

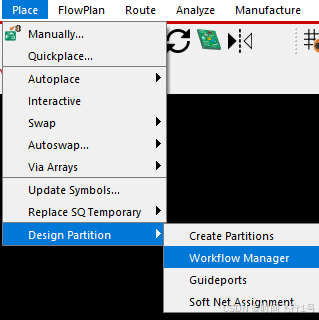

4.打开workflow，在下图或者到place->design partition->workflow …

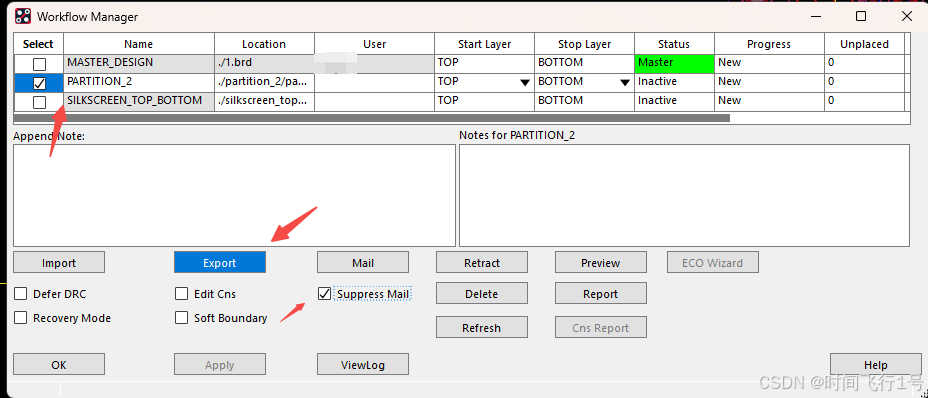

5.导出partition_2
生成partition_2文件夹，分板再文件夹内
主档效果如图
partition_2效果如图
不可工作范围都会变暗

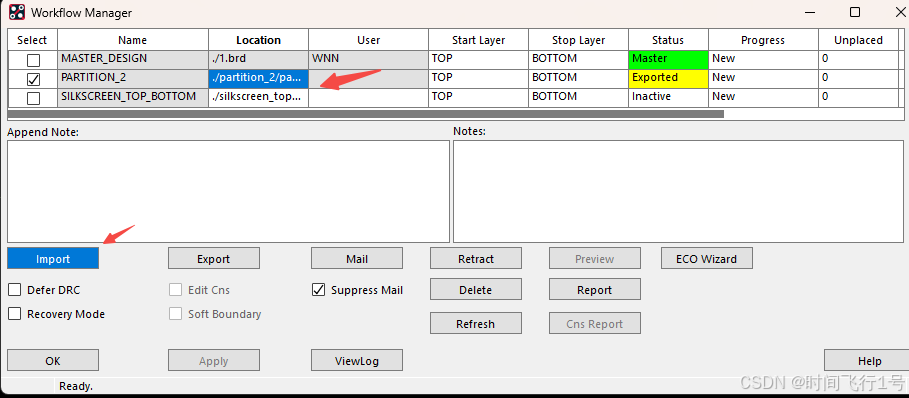

6.导入partition，先选择location，再点导入，所有区域都变亮即导入成功，partition还是存在的，可以在workflow manager点击delete，删除partition
