本文主要介绍rk35684G模块如何以PPP方式进行拨号联网

1 内核配置

使用PPP需要对使用命令“sudo make menuconfig ARCH=arm64”对内核的.config文件进行配置，配置内容如下：

Device Drivers ->
	[*] Network device support ->
		<*> PPP (point-to-point protocol) support ->
			<*> PPP BSD-Compress compression ->
			<*> PPP Deflate compression
			[*] PPP filtering
			<*> PPP MPPE compression (encryption)
			[*] PPP multilink support
			<*> PPP over Ethernet
			<*> PPP support for async serial ports
			<*> PPP support for sync tty ports

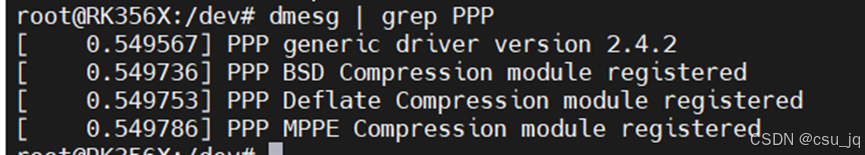

PPP配置好后，编译生成新的镜像烧录到开发板中，启动系统时，会输出如下图所示信息。

2 PPP交叉编译

本实验选择的PPP版本是2.4.9。
编译步骤为：（1）./configure；（2）make CC=aarch64-linux-gnu-gcc；（3）make install。

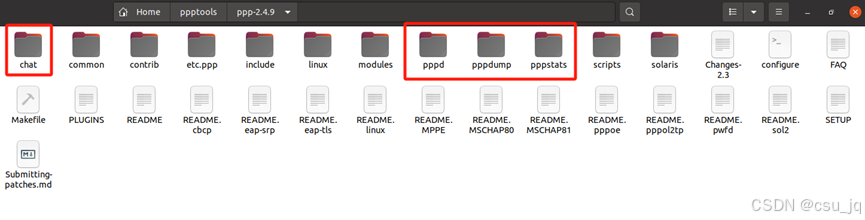

编译后会生成4个文件夹，如下图所示，分别为chat、pppd、pppdump、pppstats。

3 PPP移植

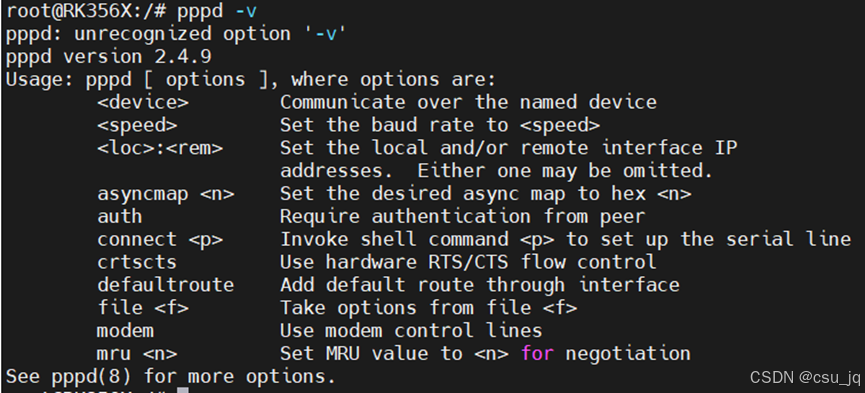

将chat、pppd、pppdump、pppstats这四个文件拷贝到开发板的/bin文件夹下面，输入命令“pppd -v”，如下图所示，则表示移植成功。

4 PPP拨号

PPP拨号方式需要编写三个脚本文件存放在/etc/ppp/peers下。默认是没有这些文件夹的，所以需要去创建ppp和peers文件夹，创建好后在peers目录下创建rasppp.sh、rasppp-chat-connect.sh、rasppp-chat-disconnect.sh三个脚本文件。
rasppp.sh

#!/bin/sh
hide-password
noauth
connect '/bin/chat -s -v -f /etc/ppp/peers/rasppp-chat-connect.sh'
disconnect '/bin/chat -s -v -f /etc/ppp/peers/rasppp-chat-disconnect.sh'
debug
/dev/ttyUSB1

115200
defaultroute
noipdefault

novj
novjccomp
noccp
ipcp-accept-local
ipcp-accept-remote
local

lock
dump

nodetach
#这里我们用的是电信卡
user card
password card

#如果是移动或者联通的卡将上面两行改为
crtscts
remotename 3gppp
ipparam 3gppp
usepeerdns

rasppp-chat-connect.sh

TIMEOUT 15
ABORT   "BUSY"
ABORT   "ERROR"
ABORT   "NO ANSWER"
ABORT   "NO CARRTER"
ABORT   "NO DIALTONE"
""AT
OK \rATZ
OK \rAT+CGDCONT=1,"IP",""
OK-AT-OK ATDT#777
CONNECT \d\c

rasppp-chat-disconnect.sh

ORT "ERROR"
ABORT "NO DIALTONE"
SAY "\NSending break to the modem\n"

""\k"

""+++ATH"
SAY "\nGood bye !\n"

添加完以上三个脚本文件后，现在可以使用PPP进行拨号。输入命令“pppd call rasppp.sh &”，该命令是进行后台拨号，会输出结果如下图所示。

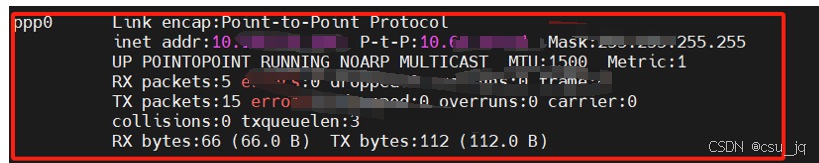

从程序的输出中我们可以获得以下信息：本机IP：10.xxxxxx；主要 DNS 服务器：59.xxxxxx；次要 DNS 服务器: 222.xxxxxx。利用“ifconfig”查看网口，得到结果如下图所示。

然后我们需要通过下面3个命令来配置ppp0这个网口。

（1）ip route add default via 10.xxxx
（2）echo "nameserver 59.xxxxx" | tee -a /etc/resolv.conf
（3）echo "nameserver 222.xxxxxxx" | tee -a /etc/resolv.conf

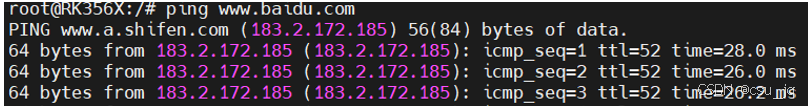

配置完成后，即可进行上网。尝试ping百度来进行测试，测试结果如下图所示。可以判断网络是没有问题的。
