本文用图文说明了stm32f4系列的内部flash读写，外部串行flash的读写。
下一篇章将会把内部flash，外部flash，sd卡，挂载到fatfs。

文章目录

前言

STM32内部集成了一定容量的Flash存储器，用于存储用户的应用程序代码以及一些常量数据。内部Flash具有高可靠性和较长的擦写寿命，同时支持在线编程（ISP）和在线调试（ICE），这使得开发者可以在不移除芯片的情况下更新固件或进行故障排除。然而，内部Flash的容量对于某些应用来说可能是有限的，尤其是在需要存储大量数据或频繁更新数据的场合。

为了扩展STM32的存储能力，开发者常常会添加外部的串行Flash存储器，如W25Q128。这类存储器通过SPI接口与STM32连接，提供更大的存储空间和更快的数据传输速率。W25Q128是一款常见的16MB（128Mbit）串行Flash，它不仅能够存储更多的数据，而且其非易失性的特性也使其成为保存配置参数、日志记录等长期数据的理想选择。此外，W25Q128支持高达10万次的擦写周期，确保了数据的长久可靠性。

一、stm32f4内部flash

1.嵌入式flash

我们看一下手册的介绍
在这里插入图片描述

在这里插入图片描述

我使用的是stm32f429igt6，1M的内部flash，所以他内部flash扇区为扇区0-扇区11，地址为0x0800 0000- 0x080F FFFF。其实如果不需要做文件处理，图像等需求，这个大小够我们嵌入式mcu开发了。

读内部flash

在stm32上读内部flash比较简单，根据地址映射可以通过volatile关键字进行访问。

简单说一下写内部flash的流程：

  • 1.flash解锁：HAL_FLASH_Unlock
  • 2.擦除指定扇区 HAL_FLASHEx_Erase
  • 3.数据写入 HAL_FLASH_Program
  • 4.flash上锁 HAL_FLASH_Lock

直接贴野火的代码，简单易懂。
interflash.c


/*准备写入的测试数据*/
#define DATA_32                 ((uint32_t)0x87654321)


/* Exported types ------------------------------------------------------------*/
/* Exported constants --------------------------------------------------------*/
/* 要擦除内部FLASH的起始地址 */
#define FLASH_USER_START_ADDR   ADDR_FLASH_SECTOR_5
/* 要擦除内部FLASH的结束地址 */
#define FLASH_USER_END_ADDR     ADDR_FLASH_SECTOR_7


static uint32_t GetSector(uint32_t Address);

/**
  * @brief  InternalFlash_Test,对内部FLASH进行读写测试
  * @param  None
  * @retval None
  */
int InternalFlash_Test(void)
{
	/*要擦除的起始扇区(包含)及结束扇区(不包含)，如8-12，表示擦除8、9、10、11扇区*/
	uint32_t FirstSector = 0;
	uint32_t NbOfSectors = 0;

	uint32_t SECTORError = 0;

	uint32_t Address = 0;

	__IO uint32_t Data32 = 0;
	__IO uint32_t MemoryProgramStatus = 0;
	static FLASH_EraseInitTypeDef EraseInitStruct;

	/* FLASH 解锁 ********************************/
	/* 使能访问FLASH控制寄存器 */
	HAL_FLASH_Unlock();

	FirstSector = GetSector(FLASH_USER_START_ADDR);
	NbOfSectors = GetSector(FLASH_USER_END_ADDR)- FirstSector + 1;

	/* 擦除用户区域 (用户区域指程序本身没有使用的空间，可以自定义)**/
	/* Fill EraseInit structure*/
	EraseInitStruct.TypeErase     = FLASH_TYPEERASE_SECTORS;
	EraseInitStruct.VoltageRange  = FLASH_VOLTAGE_RANGE_3;/* 以“字”的大小进行操作 */
	EraseInitStruct.Sector        = FirstSector;
	EraseInitStruct.NbSectors     = NbOfSectors;
	/* 开始擦除操作 */
	if (HAL_FLASHEx_Erase(&EraseInitStruct, &SECTORError) != HAL_OK)
	{
		/*擦除出错，返回，实际应用中可加入处理 */
		return -1;
	}

	/* 以“字”的大小为单位写入数据 ********************************/
	Address = FLASH_USER_START_ADDR;

	while (Address < FLASH_USER_END_ADDR)
	{
		if (HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, Address, DATA_32) == HAL_OK)
		{
		  Address = Address + 4;
		}
		else
		{
		  /*写入出错，返回，实际应用中可加入处理 */
				return -1;
		}
	}


	/* 给FLASH上锁，防止内容被篡改*/
	HAL_FLASH_Lock();


	/* 从FLASH中读取出数据进行校验***************************************/
	/*  MemoryProgramStatus = 0: 写入的数据正确
	  MemoryProgramStatus != 0: 写入的数据错误，其值为错误的个数 */
	Address = FLASH_USER_START_ADDR;
	MemoryProgramStatus = 0;

	while (Address < FLASH_USER_END_ADDR)
	{
		Data32 = *(__IO uint32_t*)Address;

		if (Data32 != DATA_32)
		{
		  MemoryProgramStatus++;
		}

		Address = Address + 4;
	}
	/* 数据校验不正确 */
	if(MemoryProgramStatus)
	{
		return -1;
	}
	else /*数据校验正确*/
	{
		return 0;
	}
}

/**
  * @brief  根据输入的地址给出它所在的sector
  *					例如：
						uwStartSector = GetSector(FLASH_USER_START_ADDR);
						uwEndSector = GetSector(FLASH_USER_END_ADDR);
  * @param  Address：地址
  * @retval 地址所在的sector
  */
static uint32_t GetSector(uint32_t Address)
{
  uint32_t sector = 0;

  if((Address < ADDR_FLASH_SECTOR_1) && (Address >= ADDR_FLASH_SECTOR_0))
  {
    sector = FLASH_SECTOR_0;
  }
  else if((Address < ADDR_FLASH_SECTOR_2) && (Address >= ADDR_FLASH_SECTOR_1))
  {
    sector = FLASH_SECTOR_1;
  }
  else if((Address < ADDR_FLASH_SECTOR_3) && (Address >= ADDR_FLASH_SECTOR_2))
  {
    sector = FLASH_SECTOR_2;
  }
  else if((Address < ADDR_FLASH_SECTOR_4) && (Address >= ADDR_FLASH_SECTOR_3))
  {
    sector = FLASH_SECTOR_3;
  }
  else if((Address < ADDR_FLASH_SECTOR_5) && (Address >= ADDR_FLASH_SECTOR_4))
  {
    sector = FLASH_SECTOR_4;
  }
  else if((Address < ADDR_FLASH_SECTOR_6) && (Address >= ADDR_FLASH_SECTOR_5))
  {
    sector = FLASH_SECTOR_5;
  }
  else if((Address < ADDR_FLASH_SECTOR_7) && (Address >= ADDR_FLASH_SECTOR_6))
  {
    sector = FLASH_SECTOR_6;
  }
  else/*(Address < FLASH_END_ADDR) && (Address >= ADDR_FLASH_SECTOR_23))*/
  {
    sector = FLASH_SECTOR_7;
  }
  return sector;
}

interflash.h

#pragma once

#include "stm32f4xx.h"


/* Base address of the Flash sectors */
#define ADDR_FLASH_SECTOR_0     ((uint32_t)0x08000000) /* Base address of Sector 0, 16 Kbytes   */
#define ADDR_FLASH_SECTOR_1     ((uint32_t)0x08004000) /* Base address of Sector 1, 16 Kbytes   */
#define ADDR_FLASH_SECTOR_2     ((uint32_t)0x08008000) /* Base address of Sector 2, 16 Kbytes   */
#define ADDR_FLASH_SECTOR_3     ((uint32_t)0x0800C000) /* Base address of Sector 3, 16 Kbytes   */
#define ADDR_FLASH_SECTOR_4     ((uint32_t)0x08010000) /* Base address of Sector 4, 64 Kbytes   */
#define ADDR_FLASH_SECTOR_5     ((uint32_t)0x08020000) /* Base address of Sector 5, 128 Kbytes  */
#define ADDR_FLASH_SECTOR_6     ((uint32_t)0x08040000) /* Base address of Sector 6, 128 Kbytes  */
#define ADDR_FLASH_SECTOR_7     ((uint32_t)0x08060000) /* Base address of Sector 7, 128 Kbytes  */

int InternalFlash_Test(void);

tips

  • 1.这里的扇区地址必须是在我们程序地址之后的，因为我们的正常运行的程序也是放在flash中。
  • 2.写入和擦除时，需要和stm32地址对齐，即需要4个字节4个字节的写。

二、W25Q128（标准spi）

1.spi

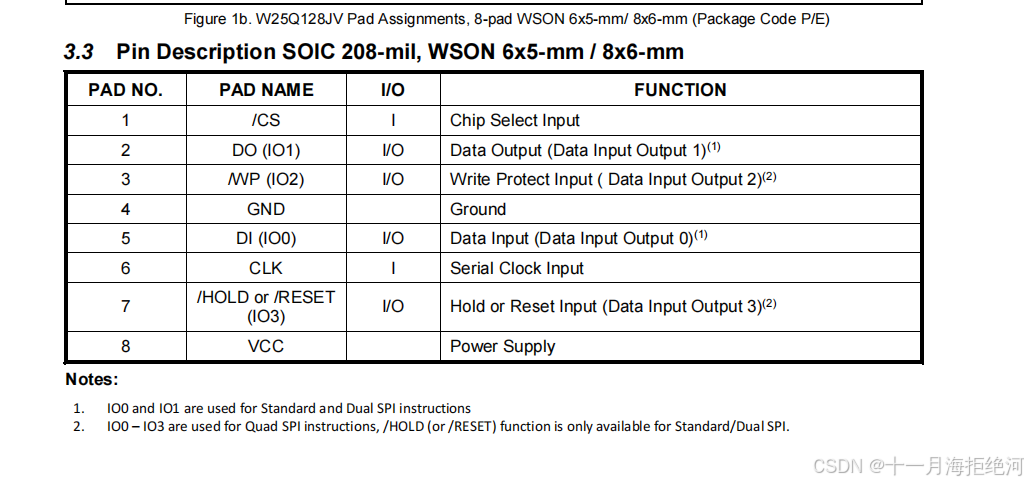

w25q128使用spi和主控进行通信，主控为主机。从机有时钟自适应功能。这个flash芯片是可以用qspi的，这次暂时先不写，后续会写h7平台的qspi->外部flash。
使用标准spi比较简单，关于spi不做展开，直接上应用。
在这里插入图片描述

2.cubemx配置

在这里插入图片描述

3. 代码

我直接用的正点原子的代码

norflash.c


#include "norflash.h"
#include "spi.h"
#include "usart.h"



uint16_t g_norflash_type = W25Q128;     /* 默认是NM25Q128 */

/**
 * @brief       初始化SPI NOR FLASH
 * @param       无
 * @retval      无
 */
void norflash_init(void)
{
    uint8_t temp;

    g_norflash_type = norflash_read_id();   /* 读取FLASH ID. */

    if (g_norflash_type == W25Q256)         /* SPI FLASH为W25Q256, 必须使能4字节地址模式 */
    {
        temp = norflash_read_sr(3);         /* 读取状态寄存器3，判断地址模式 */

        if ((temp & 0X01) == 0)             /* 如果不是4字节地址模式,则进入4字节地址模式 */
        {
            norflash_write_enable();        /* 写使能 */
            temp |= 1 << 1;                 /* ADP=1, 上电4位地址模式 */
            norflash_write_sr(3, temp);     /* 写SR3 */

            NORFLASH_CS(0);
            spi_read_write_byte(FLASH_Enable4ByteAddr);    /* 使能4字节地址指令 */
            NORFLASH_CS(1);
        }
    }

    debug("ID:%x\r\n", g_norflash_type);
}

/**
 * @brief       等待空闲
 * @param       无
 * @retval      无
 */
static void norflash_wait_busy(void)
{
    while ((norflash_read_sr(1) & 0x01) == 0x01);   /* 等待BUSY位清空 */
}

/**
 * @brief       25QXX写使能
 *   @note      将S1寄存器的WEL置位
 * @param       无
 * @retval      无
 */
void norflash_write_enable(void)
{
    NORFLASH_CS(0);
    spi_read_write_byte(FLASH_WriteEnable);   /* 发送写使能 */
    NORFLASH_CS(1);
}

/**
 * @brief       25QXX发送地址
 *   @note      根据芯片型号的不同, 发送24ibt / 32bit地址
 * @param       address : 要发送的地址
 * @retval      无
 */
static void norflash_send_address(uint32_t address)
{
    if (g_norflash_type == W25Q256)                     /* 只有W25Q256支持4字节地址模式 */
    {
        spi_read_write_byte((uint8_t)((address)>>24)); /* 发送 bit31 ~ bit24 地址 */
    }
    spi_read_write_byte((uint8_t)((address)>>16));     /* 发送 bit23 ~ bit16 地址 */
    spi_read_write_byte((uint8_t)((address)>>8));      /* 发送 bit15 ~ bit8  地址 */
    spi_read_write_byte((uint8_t)address);             /* 发送 bit7  ~ bit0  地址 */
}

/**
 * @brief       读取25QXX的状态寄存器，25QXX一共有3个状态寄存器
 *   @note      状态寄存器1：
 *              BIT7  6   5   4   3   2   1   0
 *              SPR   RV  TB BP2 BP1 BP0 WEL BUSY
 *              SPR:默认0,状态寄存器保护位,配合WP使用
 *              TB,BP2,BP1,BP0:FLASH区域写保护设置
 *              WEL:写使能锁定
 *              BUSY:忙标记位(1,忙;0,空闲)
 *              默认:0x00
 *
 *              状态寄存器2：
 *              BIT7  6   5   4   3   2   1   0
 *              SUS   CMP LB3 LB2 LB1 (R) QE  SRP1
 *
 *              状态寄存器3：
 *              BIT7      6    5    4   3   2   1   0
 *              HOLD/RST  DRV1 DRV0 (R) (R) WPS ADP ADS
 *
 * @param       regno: 状态寄存器号，范:1~3
 * @retval      状态寄存器值
 */
uint8_t norflash_read_sr(uint8_t regno)
{
    uint8_t byte = 0, command = 0;

    switch (regno)
    {
        case 1:
            command = FLASH_ReadStatusReg1;  /* 读状态寄存器1指令 */
            break;

        case 2:
            command = FLASH_ReadStatusReg2;  /* 读状态寄存器2指令 */
            break;

        case 3:
            command = FLASH_ReadStatusReg3;  /* 读状态寄存器3指令 */
            break;

        default:
            command = FLASH_ReadStatusReg1;
            break;
    }

    NORFLASH_CS(0);
    spi_read_write_byte(command);      /* 发送读寄存器命令 */
    byte = spi_read_write_byte(0Xff);  /* 读取一个字节 */
    NORFLASH_CS(1);

    return byte;
}

/**
 * @brief       写25QXX状态寄存器
 *   @note      寄存器说明见norflash_read_sr函数说明
 * @param       regno: 状态寄存器号，范:1~3
 * @param       sr   : 要写入状态寄存器的值
 * @retval      无
 */
void norflash_write_sr(uint8_t regno, uint8_t sr)
{
    uint8_t command = 0;

    switch (regno)
    {
        case 1:
            command = FLASH_WriteStatusReg1;  /* 写状态寄存器1指令 */
            break;

        case 2:
            command = FLASH_WriteStatusReg2;  /* 写状态寄存器2指令 */
            break;

        case 3:
            command = FLASH_WriteStatusReg3;  /* 写状态寄存器3指令 */
            break;

        default:
            command = FLASH_WriteStatusReg1;
            break;
    }

    NORFLASH_CS(0);
    spi_read_write_byte(command);  /* 发送读寄存器命令 */
    spi_read_write_byte(sr);       /* 写入一个字节 */
    NORFLASH_CS(1);
}

/**
 * @brief       读取芯片ID
 * @param       无
 * @retval      FLASH芯片ID
 *   @note      芯片ID列表见: norflash.h, 芯片列表部分
 */
uint16_t norflash_read_id(void)
{
    uint16_t deviceid;

    NORFLASH_CS(0);
    spi_read_write_byte(FLASH_ManufactDeviceID);   /* 发送读 ID 命令 */
    spi_read_write_byte(0);                        /* 写入一个字节 */
    spi_read_write_byte(0);
    spi_read_write_byte(0);
    deviceid = spi_read_write_byte(0xFF) << 8;     /* 读取高8位字节 */
    deviceid |= spi_read_write_byte(0xFF);         /* 读取低8位字节 */
    NORFLASH_CS(1);

    return deviceid;
}

/**
 * @brief       读取SPI FLASH
 *   @note      在指定地址开始读取指定长度的数据
 * @param       pbuf    : 数据存储区
 * @param       addr    : 开始读取的地址(最大32bit)
 * @param       datalen : 要读取的字节数(最大65535)
 * @retval      无
 */
void norflash_read(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{
    uint16_t i;

    NORFLASH_CS(0);
    spi_read_write_byte(FLASH_ReadData);       /* 发送读取命令 */
    norflash_send_address(addr);                /* 发送地址 */

    for (i = 0; i < datalen; i++)
    {
        pbuf[i] = spi_read_write_byte(0XFF);   /* 循环读取 */
    }

    NORFLASH_CS(1);
}

/**
 * @brief       SPI在一页(0~65535)内写入少于256个字节的数据
 *   @note      在指定地址开始写入最大256字节的数据
 * @param       pbuf    : 数据存储区
 * @param       addr    : 开始写入的地址(最大32bit)
 * @param       datalen : 要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!
 * @retval      无
 */
static void norflash_write_page(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{
    uint16_t i;

    norflash_write_enable();                    /* 写使能 */

    NORFLASH_CS(0);
    spi_read_write_byte(FLASH_PageProgram);    /* 发送写页命令 */
    norflash_send_address(addr);                /* 发送地址 */

    for (i = 0; i < datalen; i++)
    {
        spi_read_write_byte(pbuf[i]);          /* 循环读取 */
    }

    NORFLASH_CS(1);
    norflash_wait_busy();       /* 等待写入结束 */
}

/**
 * @brief       无检验写SPI FLASH
 *   @note      必须确保所写的地址范围内的数据全部为0XFF,否则在非0XFF处写入的数据将失败!
 *              具有自动换页功能
 *              在指定地址开始写入指定长度的数据,但是要确保地址不越界!
 *
 * @param       pbuf    : 数据存储区
 * @param       addr    : 开始写入的地址(最大32bit)
 * @param       datalen : 要写入的字节数(最大65535)
 * @retval      无
 */
static void norflash_write_nocheck(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{
    uint16_t pageremain;
    pageremain = 256 - addr % 256;  /* 单页剩余的字节数 */

    if (datalen <= pageremain)      /* 不大于256个字节 */
    {
        pageremain = datalen;
    }

    while (1)
    {
        /* 当写入字节比页内剩余地址还少的时候, 一次性写完
         * 当写入直接比页内剩余地址还多的时候, 先写完整个页内剩余地址, 然后根据剩余长度进行不同处理
         */
        norflash_write_page(pbuf, addr, pageremain);

        if (datalen == pageremain)      /* 写入结束了 */
        {
            break;
        }
        else                            /* datalen > pageremain */
        {
            pbuf += pageremain;         /* pbuf指针地址偏移,前面已经写了pageremain字节 */
            addr += pageremain;         /* 写地址偏移,前面已经写了pageremain字节 */
            datalen -= pageremain;      /* 写入总长度减去已经写入了的字节数 */

            if (datalen > 256)          /* 剩余数据还大于一页,可以一次写一页 */
            {
                pageremain = 256;       /* 一次可以写入256个字节 */
            }
            else                        /* 剩余数据小于一页,可以一次写完 */
            {
                pageremain = datalen;   /* 不够256个字节了 */
            }
        }
    }
}

/**
 * @brief       写SPI FLASH
 *   @note      在指定地址开始写入指定长度的数据 , 该函数带擦除操作!
 *              SPI FLASH 一般是: 256个字节为一个Page, 4Kbytes为一个Sector, 16个扇区为1个Block
 *              擦除的最小单位为Sector.
 *
 * @param       pbuf    : 数据存储区
 * @param       addr    : 开始写入的地址(最大32bit)
 * @param       datalen : 要写入的字节数(最大65535)
 * @retval      无
 */
uint8_t g_norflash_buf[4096];   /* 扇区缓存 */

void norflash_write(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{
    uint32_t secpos;
    uint16_t secoff;
    uint16_t secremain;
    uint16_t i;
    uint8_t *norflash_buf;

    norflash_buf = g_norflash_buf;
    secpos = addr / 4096;       /* 扇区地址 */
    secoff = addr % 4096;       /* 在扇区内的偏移 */
    secremain = 4096 - secoff;  /* 扇区剩余空间大小 */

    //printf("ad:%X,nb:%X\r\n", addr, datalen); /* 测试用 */
    if (datalen <= secremain)
    {
        secremain = datalen;    /* 不大于4096个字节 */
    }

    while (1)
    {
        norflash_read(norflash_buf, secpos * 4096, 4096);   /* 读出整个扇区的内容 */

        for (i = 0; i < secremain; i++)     /* 校验数据 */
        {
            if (norflash_buf[secoff + i] != 0XFF)
            {
                break;                      /* 需要擦除, 直接退出for循环 */
            }
        }

        if (i < secremain)                  /* 需要擦除 */
        {
            norflash_erase_sector(secpos);  /* 擦除这个扇区 */

            for (i = 0; i < secremain; i++) /* 复制 */
            {
                norflash_buf[i + secoff] = pbuf[i];
            }

            norflash_write_nocheck(norflash_buf, secpos * 4096, 4096);  /* 写入整个扇区 */
        }
        else    /* 写已经擦除了的,直接写入扇区剩余区间. */
        {
            norflash_write_nocheck(pbuf, addr, secremain);              /* 直接写扇区 */
        }

        if (datalen == secremain)
        {
            break;  /* 写入结束了 */
        }
        else        /* 写入未结束 */
        {
            secpos++;               /* 扇区地址增1 */
            secoff = 0;             /* 偏移位置为0 */

            pbuf += secremain;      /* 指针偏移 */
            addr += secremain;      /* 写地址偏移 */
            datalen -= secremain;   /* 字节数递减 */

            if (datalen > 4096)
            {
                secremain = 4096;   /* 下一个扇区还是写不完 */
            }
            else
            {
                secremain = datalen;/* 下一个扇区可以写完了 */
            }
        }
    }
}

/**
 * @brief       擦除整个芯片
 *   @note      等待时间超长...
 * @param       无
 * @retval      无
 */
void norflash_erase_chip(void)
{
    norflash_write_enable();    /* 写使能 */
    norflash_wait_busy();       /* 等待空闲 */
    NORFLASH_CS(0);
    spi_read_write_byte(FLASH_ChipErase);  /* 发送读寄存器命令 */
    NORFLASH_CS(1);
    norflash_wait_busy();       /* 等待芯片擦除结束 */
}

/**
 * @brief       擦除一个扇区
 *   @note      注意,这里是扇区地址,不是字节地址!!
 *              擦除一个扇区的最少时间:150ms
 *
 * @param       saddr : 扇区地址 根据实际容量设置
 * @retval      无
 */
void norflash_erase_sector(uint32_t saddr)
{
    //printf("fe:%x\r\n", saddr);   /* 监视falsh擦除情况,测试用 */
    saddr *= 4096;
    norflash_write_enable();        /* 写使能 */
    norflash_wait_busy();           /* 等待空闲 */

    NORFLASH_CS(0);
    spi_read_write_byte(FLASH_SectorErase);    /* 发送写页命令 */
    norflash_send_address(saddr);   /* 发送地址 */
    NORFLASH_CS(1);
    norflash_wait_busy();           /* 等待扇区擦除完成 */
}


/**
 * @brief       SPI1读写一个字节数据
 * @param       txdata  : 要发送的数据(1字节)
 * @retval      接收到的数据(1字节)
 */
uint8_t spi_read_write_byte(uint8_t txdata)
{
    uint8_t rxdata;
    HAL_SPI_TransmitReceive(&hspi5, &txdata, &rxdata, 1, 0x10000);

    return 0;
}


#pragma once

#include "stm32f4xx_hal.h"

/******************************************************************************************/
/* NORFLASH 片选 引脚 定义 */

#define NORFLASH_CS_GPIO_PORT           GPIOF
#define NORFLASH_CS_GPIO_PIN            GPIO_PIN_6
#define NORFLASH_CS_GPIO_CLK_ENABLE()   do{ __HAL_RCC_GPIOF_CLK_ENABLE(); }while(0)   /* PB口时钟使能 */

/******************************************************************************************/

/* NORFLASH 片选信号 */
#define NORFLASH_CS(x)      do{ x ? \
                                  HAL_GPIO_WritePin(NORFLASH_CS_GPIO_PORT, NORFLASH_CS_GPIO_PIN, GPIO_PIN_SET) : \
                                  HAL_GPIO_WritePin(NORFLASH_CS_GPIO_PORT, NORFLASH_CS_GPIO_PIN, GPIO_PIN_RESET); \
                            }while(0)

// #define NORFLASH_CS(x)

/* FLASH芯片列表 */
#define W25Q80      0XEF13          /* W25Q80   芯片ID */
#define W25Q16      0XEF14          /* W25Q16   芯片ID */
#define W25Q32      0XEF15          /* W25Q32   芯片ID */
#define W25Q64      0XEF16          /* W25Q64   芯片ID */
#define W25Q128     0XEF17          /* W25Q128  芯片ID */
#define W25Q256     0XEF18          /* W25Q256  芯片ID */
#define BY25Q64     0X6816          /* BY25Q64  芯片ID */
#define BY25Q128    0X6817          /* BY25Q128 芯片ID */
#define NM25Q64     0X5216          /* NM25Q64  芯片ID */
#define NM25Q128    0X5217          /* NM25Q128 芯片ID */

/* 指令表 */
#define FLASH_WriteEnable           0x06
#define FLASH_WriteDisable          0x04
#define FLASH_ReadStatusReg1        0x05
#define FLASH_ReadStatusReg2        0x35
#define FLASH_ReadStatusReg3        0x15
#define FLASH_WriteStatusReg1       0x01
#define FLASH_WriteStatusReg2       0x31
#define FLASH_WriteStatusReg3       0x11
#define FLASH_ReadData              0x03
#define FLASH_FastReadData          0x0B
#define FLASH_FastReadDual          0x3B
#define FLASH_FastReadQuad          0xEB
#define FLASH_PageProgram           0x02
#define FLASH_PageProgramQuad       0x32
#define FLASH_BlockErase            0xD8
#define FLASH_SectorErase           0x20
#define FLASH_ChipErase             0xC7
#define FLASH_PowerDown             0xB9
#define FLASH_ReleasePowerDown      0xAB
#define FLASH_DeviceID              0xAB
#define FLASH_ManufactDeviceID      0x90
#define FLASH_JedecDeviceID         0x9F
#define FLASH_Enable4ByteAddr       0xB7
#define FLASH_Exit4ByteAddr         0xE9
#define FLASH_SetReadParam          0xC0
#define FLASH_EnterQPIMode          0x38
#define FLASH_ExitQPIMode           0xFF


extern uint16_t norflash_TYPE;      /* 定义FLASH芯片型号 */

/* 静态函数 */
static void norflash_wait_busy(void);               /* 等待空闲 */
static void norflash_send_address(uint32_t address);/* 发送地址 */
static void norflash_write_page(uint8_t *pbuf, uint32_t addr, uint16_t datalen);    /* 写入page */
static void norflash_write_nocheck(uint8_t *pbuf, uint32_t addr, uint16_t datalen); /* 写flash,不带擦除 */

/* 普通函数 */
void norflash_init(void);                   /* 初始化25QXX */
uint16_t norflash_read_id(void);            /* 读取FLASH ID */
void norflash_write_enable(void);           /* 写使能 */
uint8_t norflash_read_sr(uint8_t regno);    /* 读取状态寄存器 */
void norflash_write_sr(uint8_t regno,uint8_t sr);   /* 写状态寄存器 */

void norflash_erase_chip(void);             /* 整片擦除 */
void norflash_erase_sector(uint32_t saddr); /* 扇区擦除 */
void norflash_read(uint8_t *pbuf, uint32_t addr, uint16_t datalen);     /* 读取flash */
void norflash_write(uint8_t *pbuf, uint32_t addr, uint16_t datalen);    /* 写入flash */

uint8_t spi_read_write_byte(uint8_t txdata);


  norflash_init();
  id = norflash_read_id();

  if ((id == 0) || (id == 0XFFFF))
  {
    debug("can not read id ,id = 0x%x\n", id);
  }


  for (uint16_t i = 0; i < 16; i++)
  {
      datatemp[i] = HAL_RNG_GetRandomNumber(&hrng);
  }

  printf("Start Write FLASH.... \n");//随机数产生
  norflash_write((uint8_t *)datatemp, flashsize - 100, 16);
  for(i = 0;i<16;i++)
  {
    printf("%02x ", datatemp[i]);
  }

  printf("\n");

  printf("Start Read FLASH.... \n");
  norflash_read(datatemp, flashsize - 100, 16);
  for (uint8_t n = 0; n < 16; n++)
  {
    printf("%02x ", datatemp[n]);
  }

遇到的问题

我尝试用dma去搬运spi的数据，但是不知道为什么读到的都是00或者f5，有没有知道的大佬能说一下的。

# stm32 # 单片机 # 嵌入式硬件 # 功能测试
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

边缘设备 MCP 权限管理：全开工具链还是按需白名单？工业网关实战踩坑

avatar AI硬件创业社区
cover

WiFi摄像头弱网优化：码率自适应算法如何扛住30%丢包率

avatar AI硬件创业社区
cover

锂电池热失控预警：AI 硬件安规设计中那些被低估的传感器选型坑

avatar AI硬件创业社区
