前言

我自己做的答案，仅供参考，欢迎指正。

建议手写，显得认真，助教可能给分更高。

第一题

（1）这样连接电容可以滤除噪声等高频干扰信号，其中的电容起到了退耦的效果，同时还能缓冲电荷，向电子器件放电补充其电荷。

原理：电容容抗=1/2πfc，其中f为频率，c为电容容量。通过并联多个不同容量的电容，可以实现对不同频率噪声的滤波，其中容量小的电容滤除高频信号，容量大的电容滤除低频信号。

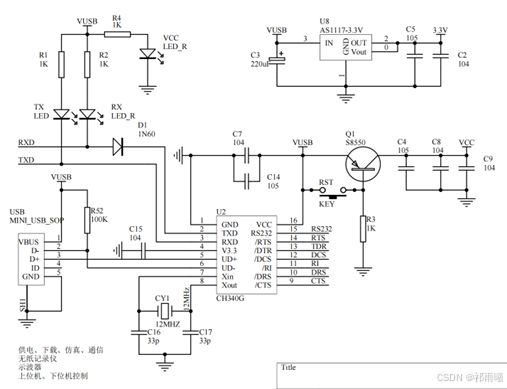

（2）如下图，C1是VCC的退耦电容。

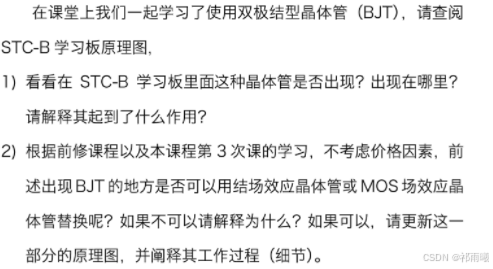

第二题

（1）STC-B板出现了BJT，如下图Q1，该BJT为PNP型三极管，出现在复位键旁边。初始三极管基极电压小于发射极电压，集电极与发射极导通，USB为VCC供电，VCC为其他器件供电。当按下RST的KEY键后，基极电流等于发射极电流，三极管截止，供电电流无法通过，起到复位的效果。

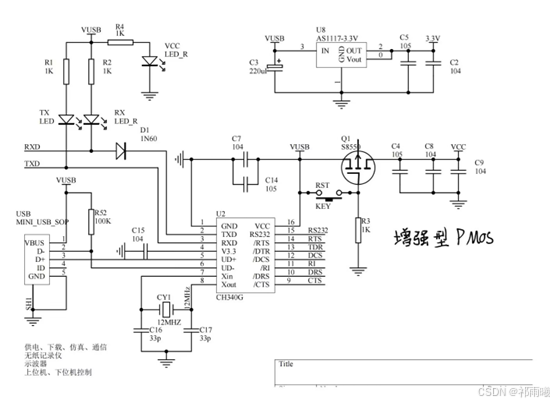

（2）该位置的晶体管要求栅极电压小于源极电压时是导通的，而栅极电压等于漏极电压时截止，因此只能选择增强型PMOS。原理图如下：

工作过程：未按下复位键时，栅极电压小于源极电压，源极和漏极之间形成P沟道，允许电流通过；按下复位键时，栅极电压等于源极电压，沟道关闭，电流无法通过，实现复位效果。

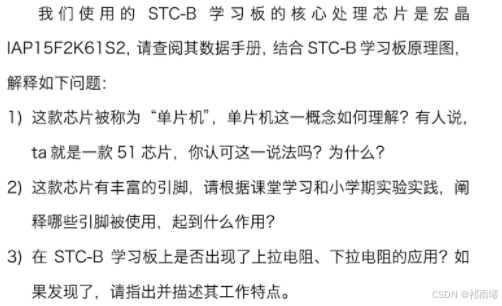

第三题

（1）单片机就是单片微型计算机，是一种体系结构，也把嵌入式微控制器称为单片机。嵌入式微控制器采用了单片微型计算机体系的设计理念，以CPU为核心，在片内通过内部总线连接、集成了必要的程序/数据存储器、定时器/计数器、中断控制器以及特定I/O接口与组件等。

我认可这种说法，因为IAP15F2K61S2芯片使用增强型8051内核。

（2）引脚40-44、引脚3-1分别控制LED灯0-7及数码管段选；引脚4、5连接EXT拓展接口的P1.0、P1.1引脚；引脚6，引脚25与引脚39与485通信有关；引脚7控制霍尔元件；引脚8控制测温，引脚9控制测光；引脚10、11、13与实时时钟模块有关；引脚20、21、12分别控制三个按键；引脚14为电源输入，引脚16为接地；引脚15和17连接芯片24C01，与断电存储有关；引脚18、19与串行通信有关；引脚22控制蜂鸣器；引脚23控制红外发射器，引脚24控制红外接收器；引脚26-29控制步进电机，也是控制SM拓展接口；引脚30-32通过一个38译码器控制数码管位选；引脚33控制LED灯；引脚34控制振动传感器；引脚35、36与加速度传感器有关，小学期并没有对其进行应用；引脚37、38控制收音机。

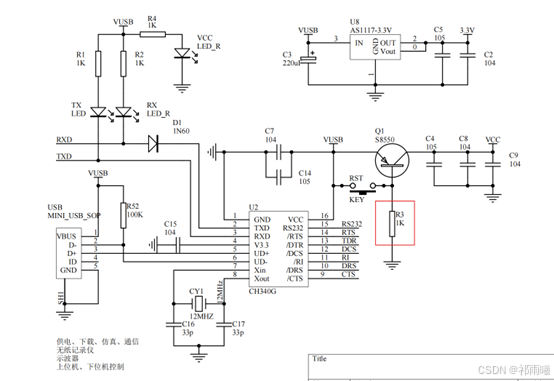

（3）如下图R3，连接地与三极管的基极，将三极管基极钳制在低电平；同时在按下复位键时为高电平。
